ما هو قاطع دائرة الفراغ؟

يعد قاطع دائرة Lugao Vacuum (VCB) جزءًا أساسيًا من المعدات الكهربائية في أنظمة الطاقة عالية الجهد. والغرض من ذلك هو قطع التيار في حالة حدوث خلل ، وبالتالي حماية الدائرة. يستخدم قاطع دائرة Lugao على نطاق واسع في مختلف التطبيقات الصناعية والتجارية ، وخاصة في التطبيقات المتوسطة والعالية الجهد حيث تكون الحماية الموثوقة والفعالة أمرًا بالغ الأهمية. من خلال هذه المقالة ، سيقودك Lugao إلى استكشاف مبدأ العمل ، والمكونات الرئيسية ، والمزايا ، والتطبيقات ، وصيانة قواطع دوائر Lugao Vacuum الخاصة بنا ، مما يوفر نظرة ثاقبة حول سبب كونها خيارًا شائعًا في أنظمة الطاقة الكهربائية الآن.

مبدأ العمل من قاطع الدائرة الفراغية

تتمثل الوظيفة الأساسية في قاطع دائرة الفراغ في Lugao في مقاطعة التيارات الصدع وحماية الدوائر الكهربائية من الأضرار المحتملة. عند حدوث عطل ، سيقطع قاطع الدائرة الفراغي التيار بسرعة لمنع ارتفاع درجة الحرارة أو النار أو عواقب خطيرة أخرى. على عكس الأنواع الأخرى من قواطع الدوائر ، تطفئ قواطع دوائر Lugao ARCs في غرفة فراغ. عندما تكون جهات الاتصال داخل قاطع الدائرة منفصلة ، ستشكل قوس بينهما. في قاطع دائرة الفراغ في Lugao ، يمكن أن يمنع الفراغ التأين واستعادة العزل بسرعة بين جهات الاتصال ، بحيث يمكن إطفاء القوس على الفور تقريبًا.

لماذا تستخدم فراغ؟

تعد غرفة الفراغات في قاطع دائرة Lugao فراغ Lugao هي مفتاح أدائها. لا توجد جزيئات تقريبًا في الفراغ ، وعدم وجود تأين يجعل من الصعب على القوس أن يستمر. لذلك ، فإن سرعة إطفاء القوس أسرع بكثير من الهواء أو الغاز. هذا الانقطاع الحالي الفعال هو أحد الأسباب الرئيسية التي تجعل قواطع الدائرة الفراغية تستخدم على نطاق واسع في أنظمة الطاقة عالية الجهد.

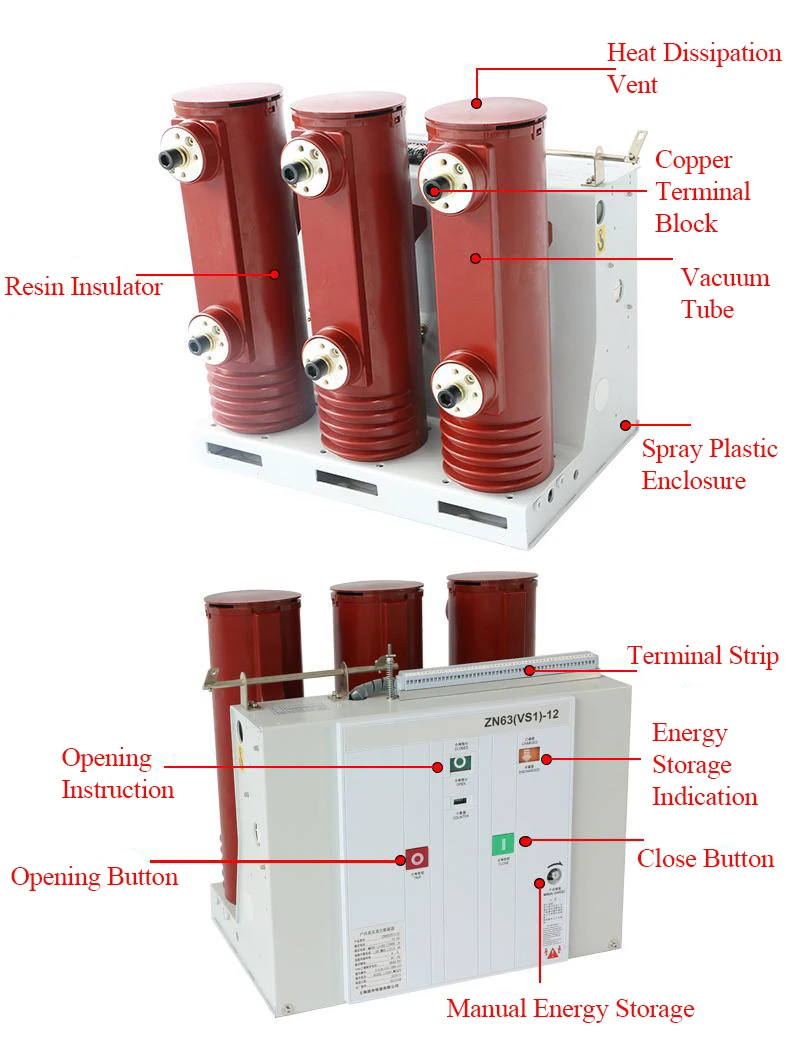

المكونات الرئيسية لقاطع دائرة الفراغ

1. فاكومتر المقاطع: غرفة الإطفاء القوس الفراغي هي جوهر قاطع دائرة الفراغ. يتكون من جهات اتصال محاطة في فراغ. عندما تنفصل هاتان الاتصالان ، ستقوم غرفة إطفاء القوس الفراغي بإطفاء القوس على الفور في بيئة فراغ.

2. آلية التشغيل:آلية التشغيل مسؤولة عن فتح وإغلاق جهات الاتصال في غرفة إطفاء القوس الفراغي. يمكن تشغيله يدويًا أو كهربائيًا للتحكم بدقة في تشغيل قاطع دائرة الفراغ.

3. مادة العزل:نظرًا لحقيقة أن قواطع الدائرة الفراغية عادةً ما تستخدم لتطبيقات الجهد المتوسطة إلى العالية ، فإن العزل بين المكونات أمر بالغ الأهمية. لضمان تشغيل آمن تحت الجهد العالي ، نستخدم مواد عزل عالية الجودة.

4. الإسكان: عادة ما يتم تثبيت قواطع الدائرة الفراغية في حاويات متينة لحمايتها من العوامل البيئية مثل الرطوبة والغبار ، والتي قد تؤثر على أدائها.

مزايا قواطع الدائرة الفراغية

بالمقارنة مع الأنواع الأخرى من قواطع الدوائر ، فإن قواطع الدائرة الفراغية لها مزايا متعددة ، مما يجعلها خيارًا شائعًا في أنظمة الطاقة الكهربائية:

1. قوة عازلة عالية: تتمتع غرفة الفراغ في قاطع دائرة الفراغ بقوة عازلة ممتازة ، بحيث يمكنها فصل الدوائر عالية الجهد دون خطر الانهيار.

2. الحد الأدنى من الصيانة:قواطع الدائرة الفراغ لها أجزاء متحركة أقل وتتطلب الحد الأدنى من الصيانة أثناء التشغيل. هذا مفيد بشكل خاص في التثبيت عن بُعد أو المحطات الفرعية عالية الجهد ، حيث تكون الصيانة المنتظمة صعبة.

3. العملية السريعة: تعمل قواطع دائرة الفراغ بسرعة ، مما يجعلها فعالة للغاية في حماية المعدات من آثار العيوب. تقلل هذه العملية السريعة من الضرر والوقت إلى أقصى حد ممكن ، مما يؤدي إلى تحسين موثوقية النظام الكهربائي.

4. صديقة للبيئة: على عكس قواطع الدوائر المعزولة للغاز ، لا تتطلب قواطع الدائرة الفراغ غازات ضارة مثل سداسي فلوريد الكبريت (SF6) أثناء التشغيل ، مما يجعلها قاطعًا للدوائر الصديقة للبيئة.

5. حياة الخدمة الطويلة: تساعد المتانة وكفاءة قواطع دائرة الفراغ على إطالة عمر خدمتها. نظرًا لحقيقة أن مستوى الفراغ لا ينخفض ​​بمرور الوقت ، يمكن أن تحافظ قواطع الدوائر هذه على فعاليتها لسنوات عديدة ، مما يقلل من الحاجة إلى استبدال متكرر.

تطبيقات قواطع الدائرة الفراغية

يمكن استخدام قواطع دائرة الفراغ في مناسبات مختلفة ، وخاصة لتطبيقات الجهد المتوسط ​​والعالي. تشمل بعض التطبيقات الشائعة:

1. توليد الطاقة: في محطات الطاقة ، تعتبر قواطع الدائرة الفراغية حاسمة لحماية المولدات والمحولات والمعدات الحرجة الأخرى. تضمن قواطع الدائرة الفراغ أن أي أخطاء يمكن أن تتوقف بسرعة لمنع الأضرار على نطاق واسع والتعطل المكلفة.

2. المحطات الفرعية: تستخدم قواطع دائرة الفراغ على نطاق واسع في المحطات الفرعية لإدارة أنظمة الجهد المتوسطة والعالية. يمكن أن تقطع قواطع الدائرة الفراغ التيار بسرعة وفعالية التيارات ، مما يجعلها مناسبة جدًا لهذه البيئات.

3. الإعدادات الصناعية: تعتمد مرافق التصنيع والصناعة الثقيلة على قواطع الدائرة الفراغية لحماية المعدات من آثار العيوب. تعتبر قواطع الدائرة التفريغ متينة وتتطلب صيانة منخفضة ، مما يجعلها مناسبة للغاية للتطبيقات التي تتطلب موثوقية عالية.

4. المباني التجارية: عادةً ما تستخدم المباني التجارية والمجمعات المكتبية قواطع دائرة الفراغ لضمان سلامة وموثوقية أنظمتها الكهربائية. تم تصميم قواطع دوائر الفراغ لتكون مضغوطة وفعالة وسهلة الاندماج في البنية التحتية الكهربائية الحالية.

5. أنظمة السكك الحديدية: في صناعة السكك الحديدية ، يتم استخدام قواطع الدائرة الفراغية لحماية أنظمة إمدادات الطاقة التي تدير القطارات. تصميمهم القوي وموثوقيتهم يجعلها مناسبة لهذه البنية التحتية الحرجة.

صيانة قواطع الدائرة الفراغية

ميزة مهمة من قواطع دائرة الفراغ هي متطلبات الصيانة المنخفضة للغاية. ومع ذلك ، يمكن أن تضمن عمليات التفتيش والصيانة المنتظمة الأداء الأمثل وعمر الخدمة. تشمل طرق الصيانة الرئيسية لقواطع دوائر الفراغ:

1. فحص الاتصالات: على الرغم من أن ارتداء قواطع الدائرة الفراغية ضئيلة ، إلا أنه لا يزال من الضروري التحقق من أي علامات للتآكل على جهات الاتصال. يساعد الاستبدال في الوقت المناسب لجهات الاتصال البالية في الحفاظ على كفاءة قواطع الدوائر.

2. فحص سلامة الفراغ: يجب الحفاظ على الفراغ في غرفة إطفاء القوس سليمة لضمان إطفاء القوس الموثوق. يوصى باختبار سلامة الفراغ بانتظام للتحقق من عدم وجود تسرب أو تدهور.

3. اختبار التشغيل الميكانيكي: يعد الاختبار المنتظم لآلية التشغيل ضروريًا لضمان فتح وإغلاق قاطع دائرة الفراغ. يجب تشحيم المكونات الميكانيكية بانتظام لمنع البلى.

4. الاختبار الكهربائي: يمكن أن يساعد الاختبار الكهربائي المنتظم ، مثل مقاومة العزل واختبار مقاومة التلامس ، في تحديد أي مشكلات محتملة في قواطع الدائرة الفراغية.

مقارنة مع الأنواع الأخرى من قواطع الدوائر

لفهم القيمة الفريدة لقاطع دائرة الفراغ ، من المفيد مقارنتها بأنواع أخرى من قواطع الدوائر ، مثل قواطع دائرة الهواء وقواطع الدوائر المعزولة بالغاز.

- قاطع دائرة الهواء (ACB):

تعتمد قواطع الدائرة الهوائية على الهواء في الغلاف الجوي لإطفاء القوس ، مما يجعلها أقل فعالية لتطبيقات الجهد العالي مقارنة بقواطع الدائرة الفراغية. تتمتع قواطع الدائرة بالفراغ بقوة عازلة أعلى ، مما يسمح لها بالتعامل مع الفولتية العليا بشكل أكثر فعالية.

- قاطع الدائرة المعزول بالغاز (GCB):

غالبًا ما تستخدم قواطع الدوائر المعزولة للغاز SF6 لإطفاء القوس. على الرغم من فعاليته ، فإن SF6 هو غازات دفيئة قوية ، ويتطلب الكسور المعزولة بالغاز إجراءات معالجة صارمة. على النقيض من ذلك ، تستخدم قواطع الدائرة الفراغية نهجًا نظيفًا ومستدامًا دون أي تأثير بيئي.

الاتجاهات والتطورات المستقبلية في قواطع الدائرة الفراغية

مع التقدم المستمر في التكنولوجيا ، من المتوقع أن تصبح قواطع الدائرة الفراغية أكثر كفاءة واستخدامها على نطاق واسع. تشمل بعض الاتجاهات والتطورات المستقبلية في هذا المجال:

1. التكامل مع الشبكات الذكية: مع تعميم الشبكات الذكية ، تم تجهيز تصميم قواطع الدائرة الفراغ بشكل متزايد بقدرات مراقبة ومراقبة متقدمة. يتيح ذلك جمع البيانات في الوقت الفعلي والتحكم عن بُعد ، وبالتالي تحسين موثوقية وكفاءة نظام الطاقة.

2. المواد المحسنة: يقوم البحث في علوم المواد بترويج مواد قواطع الدائرة الفراغ لتكون أكثر متانة وكفاءة. تم تصميم هذه المواد لزيادة تمديد عمر خدمتها وتقليل متطلبات الصيانة.

3. التصميمات المدمجة: أصبح هيكل قواطع الدائرة الفراغية مضغوطة بشكل متزايد ، مما يجعلها مناسبة للتطبيقات ذات المساحة المحدودة ، مثل المحطات الفرعية الحضرية والمباني التجارية.

4. الكشف عن الأخطاء المحسنة: قد تعتمد قواطع الدائرة الفراغ المستقبلية تقنية متقدمة لاكتشاف الأعطال لتوفير استجابات أسرع وأكثر دقة للأخطاء. سيؤدي ذلك إلى تقليل مخاطر الضرر وتحسين الموثوقية الشاملة لنظام الطاقة.

خاتمة

يعد قاطع دائرة الفراغ مكونًا لا يقدر بثمن في الأنظمة الكهربائية الحديثة ، مما يوفر حماية موثوقة وفعالة في تطبيقات الجهد المتوسط ​​والعالي. من خلال آلية فريدة من نوعها القائمة على الفراغ ، فإنه يطفئ بسرعة الأقواس ويقاطع تيارات الصدع ، مما يوفر قوة عازلة فائقة واستدامة بيئية مقارنة بأنواع أخرى من قواطع الدوائر. إن الحد الأدنى من متطلبات الصيانة ، والحياة الطويلة ، ومدى ملاءمة مجموعة واسعة من التطبيقات تجعل قاطع الدائرة الفراغ خيارًا شائعًا لتوليد الطاقة ، والإعدادات الصناعية ، والمباني التجارية. مع استمرار التقدم التكنولوجي ، يحمل مستقبل قواطع الدائرة الفراغ وعدًا بدرجة أكبر ، وتكامل الشبكة الذكية ، والتصاميم المدمجة.
