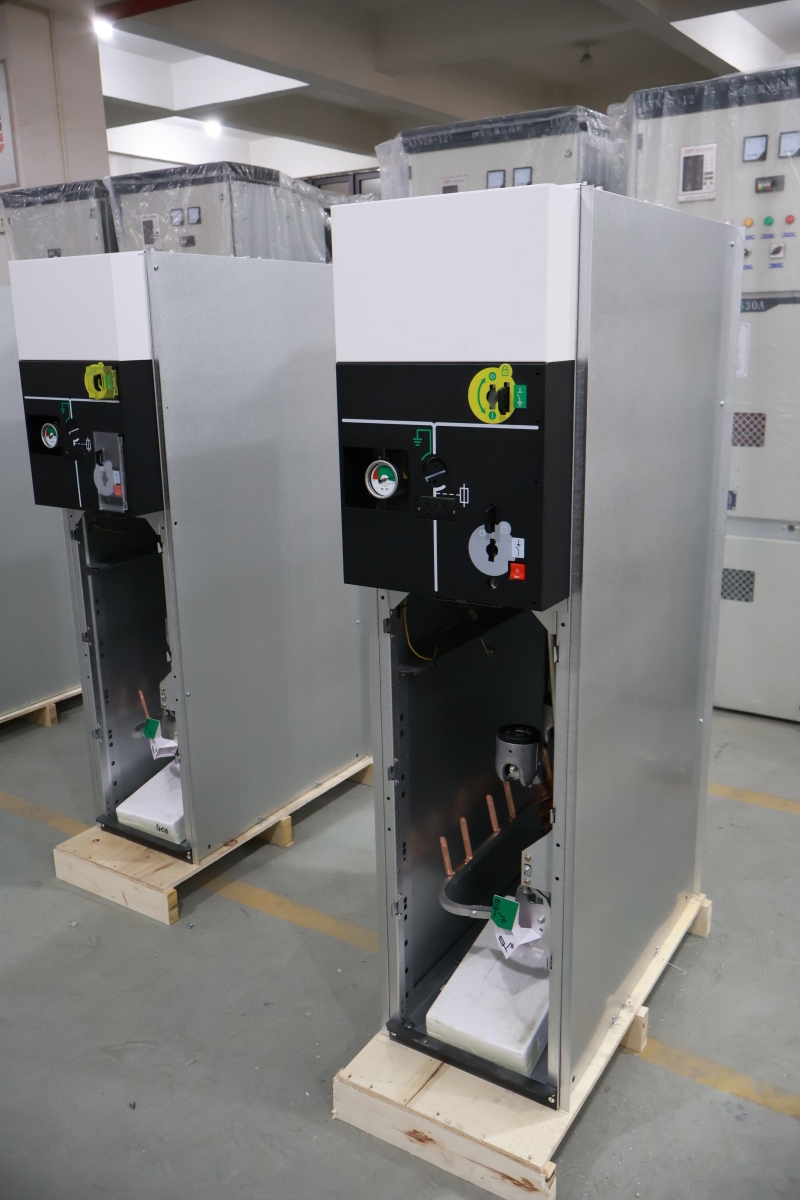

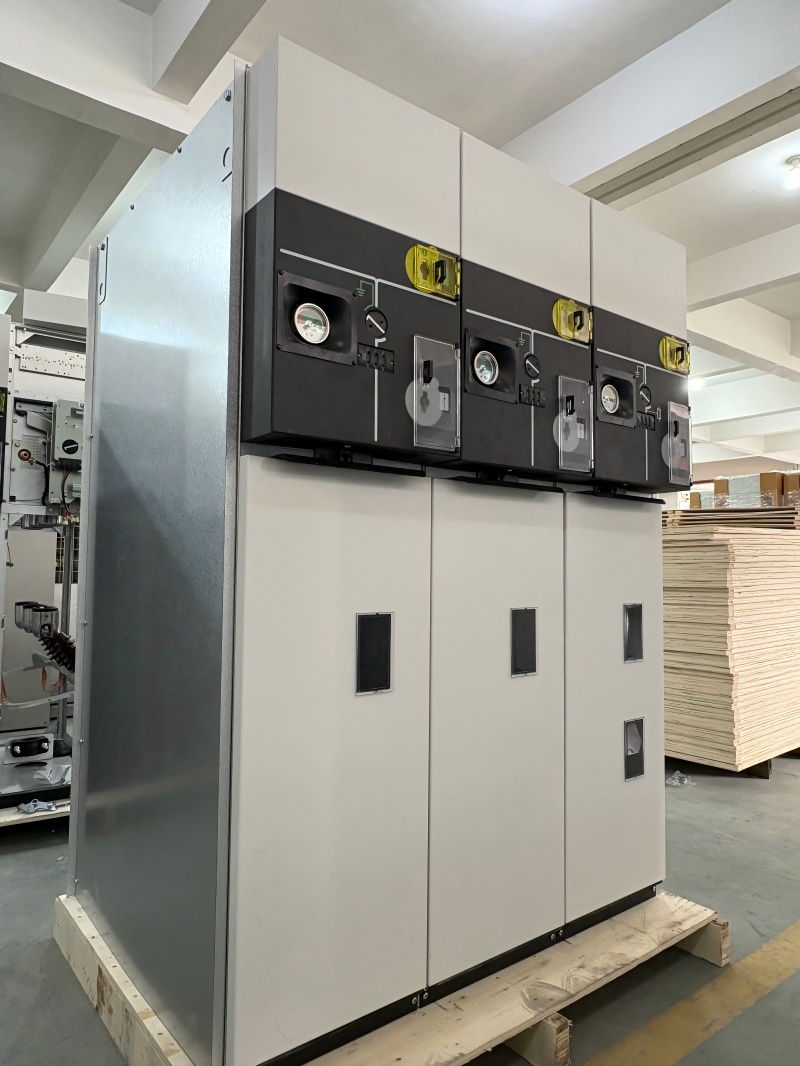

نوع SRM من النوع المعزول بالجهد العالي

يعد SRM Series SF6 GAS المعزول بالكامل معزولًا بالكامل (C-GIS) جيلًا جديدًا من المنتجات المصغرة معزولة بالكامل من الغاز المصممة وتطويرها من قبل شركتنا من خلال امتصاص التقنيات المتقدمة في الداخل والخارج. يعد المنتج مزيجًا فعالًا من مزيج الوحدة الثابتة والتوسع المرن ، وهو مناسب لمتطلبات توزيع الشبكة الدائرية أو أطراف المستخدم ، ويفي باحتياجات المحطات الفرعية الثانوية المختلفة للاستخدام المرن للمفاتيح المدمجة. تحتوي المعدات على ثلاثة مستويات جهد مصنفة من SRM-12KV و SRM-24KV و SRM6-40.5KV(يرجى الرجوع إلى صفحة تفاصيل المنتج للحصول على مقدمة أكثر تفصيلاً)، الذي يتوافق مع المعايير الدولية مثل IEC 62271 ، IEC 60420 ، إلخ.

ميزات المنتج:

1. تصميم معزول بالكامل ومختومة بالكامل

يتم إغلاق الأجزاء الحية الأساسية من مفاتيح Series Series NG7 بالكامل في صندوق غاز مغلق ملحوم بألواح من الفولاذ المقاوم للصدأ. يتم توصيل خطوط المدخل والمخرج من خلال موصلات الكابلات المعزولة بالكامل والمختومة بالكامل. يحتوي صندوق الغاز على ضغط تضخم قدره 0.04 ميجا باسكال ومستوى حماية من IP67. يمكن للمنتج أن يعمل في بيئات قاسية مثل الارتفاع العالي ، وضباب الملح العالي ، والتلوث الثقيل ، والرطوبة.

2. التصميم المعياري القياسي ، التوسع المرن ، ومجموعة مريحة.

يتمتع المنتج بدرجة عالية من التقييس ويعتمد مخطط تصميم معياري ، وهو مرن وسريع للجمع. يمكن توسيع وحدة صندوق الغاز بشكل تعسفي على اليسار واليمين ، ويمكن تحقيق مجموعة متنوعة من مجموعات الوحدات من خلال موصلات بوسار خاصة لتلبية احتياجات توزيع الطاقة المتنوعة للمستخدمين إلى أقصى حد.

3. تقنية اللحام والختم المتقدمة

ألواح الفولاذ المقاوم للصدأ لجسم صندوق الغاز كلها مقطوعة بالليزر ولحامها من قبل روبوتات لحام ABB لضمان دقة الأبعاد وجودة اللحام للألواح. يتبنى صندوق الغاز المجمع تقنية الكشف عن تسرب الهيليوم وتكنولوجيا الكشف عن تسرب الهيليوم لضمان أن معدل التسرب السنوي لصندوق الغاز أقل من 0.01 ٪.

4. يمكن تحقيق حلول المراقبة والحماية الذكية عبر الإنترنت.

يمكن توصيل المفاتيح بنظام الأتمتة من خلال شبكة الاتصالات لتحقيق وظائف التحكم عن بُعد والقياس عن بعد وتوهم Telesignaling في خزانة التبديل. يمكن أن يدرك أيضًا وظائف عزل الصدع والاسترداد وإعادة بناء شبكة شبكة التوزيع.

5. مخطط تطبيق صندوق فرع الكابل الخاص

نظرًا للتطبيق المتزايد لمحطات تبديل الشبكة الدائرية الموزعة ، تم تجهيز مفاتيح Series Series NG7 خصيصًا بحل يمكن توصيله باليسار واليمين عبر الجلبة. إنه مناسب لصناديق فروع الكابلات التي تحتوي على مفاتيح تحميل واحدة أو أكثر لتزويد المستخدمين بحلول توزيع الطاقة المرنة والاقتصادية.

6. واجهة المستخدم الودية ومخطط التصميم المثالي "للحماية الخمسة"

يمكن تشغيل المفاتيح يدويًا أو كهربائيًا ، وعملية التشغيل بسيطة وموثوقة. يتمتع التصميم الهيكلي العام بتصميم متشابك مثالي "حماية من خمسة حماية" لضمان السلامة التشغيلية. يتم استخدام المعدات على نطاق واسع. في شبكات الطاقة الحضرية ، فهي مناسبة لأنظمة توزيع الجهد العالي المركزية ، وتوفير الأراضي وتحسين موثوقية إمدادات الطاقة. في المحطات الفرعية ، من الشائع في أنواع مختلفة ، وخاصة المحطات الفرعية تحت الأرض والضغوط. في أنظمة الطاقة الصناعية ، تلبي احتياجات توزيع الطاقة للمؤسسات الكبيرة وتوفر حماية وإدارة فعالة.
