ما هي الميزات الهيكلية وطرق الصيانة لخزانة توزيع الطاقة XL-21؟

الميزات الهيكلية

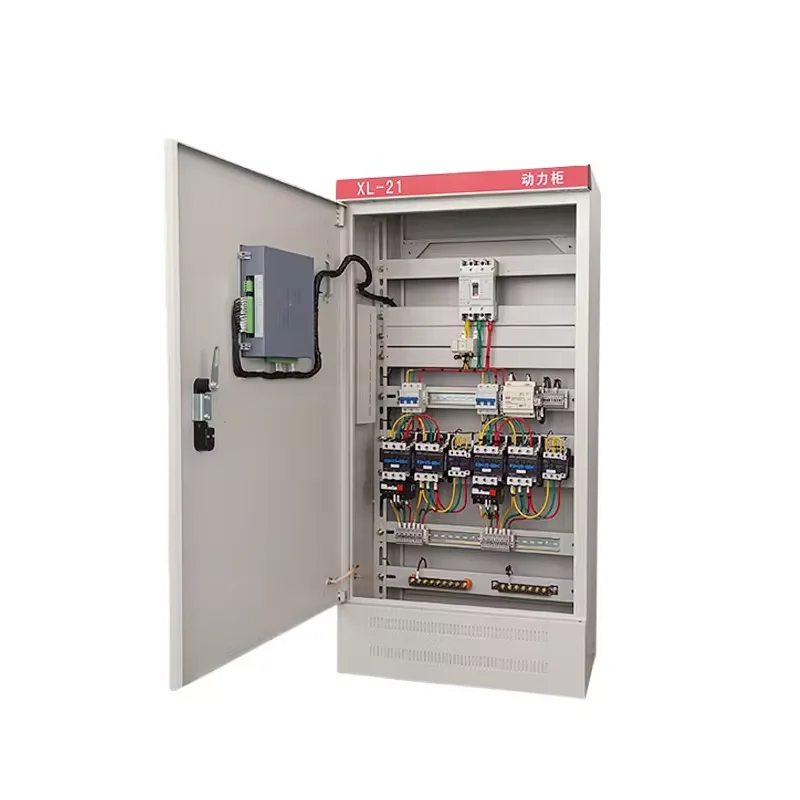

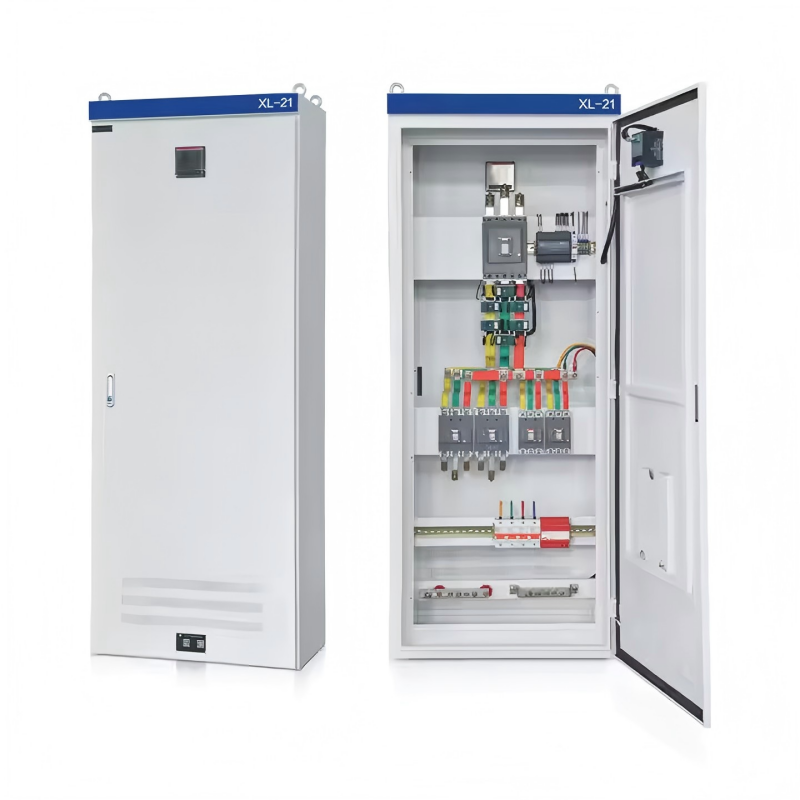

يتم استخدام خزانة توزيع الطاقة ذات الجهد المنخفض XL-21 بشكل أساسي لتوزيع الطاقة في المؤسسات الصناعية والتعدينية باستخدام أنظمة ثلاثية الطور، وثلاثة أسلاك، وثلاثة أطوار، وأربعة أسلاك بترددات تيار متردد تصل إلى 50 هرتز وفولتية تصل إلى 500 فولت، وكذلك لإضاءة الطاقة. وهو عبارة عن حاوية مغلقة مصنوعة من ألواح فولاذية منحنية. يقع مقبض تشغيل مفتاح السكين في العمود الأمامي الأيمن العلوي، مما يوفر تبديل الطاقة. يتم تثبيت الفولتميتر على لوحة التوزيع للإشارة إلى جهد التوصيل. يكشف الباب الأمامي عن جميع المكونات الداخلية لسهولة الفحص والصيانة. تستخدم خزانة التوزيع هذه أحدث المكونات، مما يؤدي إلى تصميم مدمج، وسهولة الصيانة، وتكوينات الأسلاك المرنة. بالإضافة إلى قواطع دائرة الهواء والصمامات لحماية دائرة القصر، تتميز الخزانة أيضًا بموصلات ومرحلات حرارية. يستوعب الباب الأمامي الأزرار وأضواء المؤشر.

الاستخدام والصيانة

• بعد التثبيت أو الإصلاح، وقبل التشغيل، يجب أن يخضع صندوق توزيع الطاقة لعمليات الفحص والاختبارات التالية (تعتمد عمليات الفحص والاختبارات بعد الإصلاح على طبيعة الإصلاح).

• تأكد من أن المعدات الكهربائية والأسلاك الثانوية المثبتة داخل صندوق توزيع الطاقة تتوافق مع متطلبات الرسم.

• تأكد من أن مفاتيح السكين وقواطع الدائرة الكهربائية المستخدمة في التشغيل مرنة وخالية من الالتصاق.

• التأكد من أن المعدات الكهربائية على اتصال جيد وتلبي متطلبات التشغيل المقصودة.

• تأكد من خلو صندوق توزيع الطاقة من الأجسام الغريبة وأن المسامير التي تثبت المكونات ليست مفكوكة.

بيئة التشغيل

• درجة الحرارة المحيطة: -50 درجة مئوية إلى +40 درجة مئوية، مع ألا يتجاوز متوسط ​​درجة الحرارة خلال 24 ساعة +36 درجة مئوية.

• الارتفاع: لا يتجاوز 2000 متر.

• الرطوبة النسبية: لا تزيد عن 50% عند رطوبة هواء محيطة +40 درجة مئوية.

                             يُسمح بالرطوبة النسبية الأعلى في الرطوبة المنخفضة (على سبيل المثال، 90% عند +20 درجة مئوية)، ويُسمح بالتكثيف المعتدل لمراعاة تقلبات درجات الحرارة.

• يجب تركيب الجهاز بميل لا يزيد عن 5 درجات من الوضع الرأسي. يجب تركيب الجهاز في مكان خالٍ من الاهتزازات الشديدة والصدمات والتآكل.
