ما هي الوحدة الرئيسية الحلقية (RMU) ولماذا تعتبر ضرورية لأنظمة توزيع الطاقة الحديثة ذات الجهد المتوسط

A الوحدة الرئيسية الحلقية (RMU)هو عبارة عن حل مدمج ومختوم وموثوق للغاية للمفاتيح الكهربائية ذات الجهد المتوسط ​​يستخدم في شبكات توزيع الطاقة الحضرية والصناعية. إنه يلعب دورًا حاسمًا في ضمان إمداد الطاقة دون انقطاع، والعزل الآمن، وتشغيل الشبكة المرن في أنظمة التوزيع من النوع الحلقي.

في هذا الدليل الشامل، نستكشف كيفية عمل وحدات Ring الرئيسية، ومكوناتها الأساسية، وتصنيفات الجهد، والمواصفات الفنية، وسيناريوهات التثبيت، ومعايير السلامة، وكيف يحب المصنعونقوة لوقاونشكل مستقبل حلول RMU الذكية والصديقة للبيئة.

جدول المحتويات

• 1. ما هي الوحدة الرئيسية للحلقة؟
• 2. كيف تعمل الوحدة الرئيسية الحلقية؟
• 3. أنواع الوحدات الحلقية الرئيسية
• 4. المكونات الرئيسية لوحدة الإزالة
• 5. المواصفات الفنية وتقييمات الجهد
• 6. تطبيقات وحدات الإزالة
• 7. مزايا استخدام RMU Switchgear
• 8. اعتبارات التثبيت والصيانة
• 9. لماذا تختار وحدات Lugao Power Ring الرئيسية؟
• 10. الاتجاهات المستقبلية في تكنولوجيا RMU الذكية
• 11. الأسئلة المتداولة

1. ما هي الوحدة الرئيسية للحلقة؟

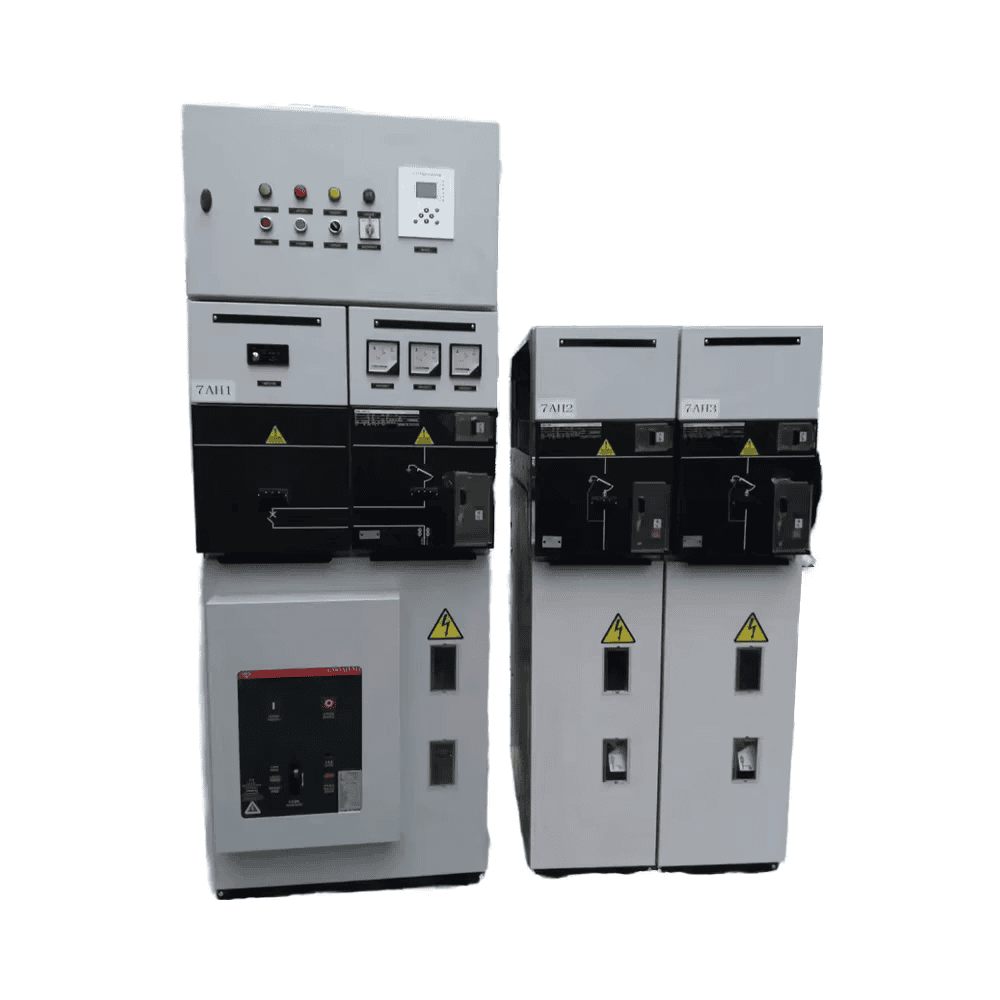

A الوحدة الرئيسية الحلقية (RMU)عبارة عن مجموعة مفاتيح متوسطة الجهد مدمجة ومغلفة بالمعدن تستخدم في شبكات توزيع الطاقة من النوع الحلقي. يتم تثبيته عادةً في أنظمة التوزيع الثانوية التي تعمل بين11 كيلو فولت و 33 كيلو فولت.

الغرض الأساسي من وحدة RMU هو:

• ضمان إمدادات الطاقة دون انقطاع
• توفير القدرة على تبديل الحمل
• عزل الأقسام المعيبة من الشبكة
• حماية المحولات وخطوط التوزيع

تُستخدم وحدات RMU بشكل شائع في الشبكات الحضرية والمجمعات التجارية ومحطات الطاقة المتجددة والمرافق الصناعية حيث تعد الموثوقية والتركيب المدمج أمرًا بالغ الأهمية.

2. كيف تعمل الوحدة الرئيسية الحلقية؟

في نظام التوزيع الحلقي، تتدفق الطاقة في حلقة. يتم وضع وحدة RMU في نقاط استراتيجية داخل الحلقة. تحت التشغيل العادي:

• تظل كلا المغذيات الواردة نشطة
• يتم توفير الحمل من خلال الحلبة
• يمكن تعديل اتجاه تدفق الطاقة

في حالة حدوث خطأ:

1. تم الكشف عن القسم الخاطئ
2. يتم فتح المفتاح المقابل
3. تستمر الطاقة في التدفق من الجانب البديل للحلقة

يقلل هذا التكوين بشكل كبير من وقت انقطاع الخدمة ويحسن موثوقية النظام.

3. أنواع الوحدات الحلقية الرئيسية

3.1 الوحدة الرئيسية الحلقية المعزولة بالغاز (SF6 RMU)

• يستخدم غاز SF6 كوسيلة عازلة
• مدمجة ومختومة مدى الحياة
• موثوقية عالية
• صيانة منخفضة

3.2 وحدة RMU المعزولة بالهواء

• بديل صديق للبيئة
• لا يوجد غاز SF6
• بصمة أكبر قليلاً

3.3 وحدة RMU الداخلية والخارجية

4. المكونات الرئيسية لوحدة الإزالة

تتكون الوحدة الرئيسية الحلقية القياسية عادةً من:

• مفتاح فصل الحمل (LBS)
• قاطع الدائرة (CB)
• تبديل الأرض
• نظام بسبار
• مرحلات الحماية
• وحدة حماية المحولات

وحدات RMU المتقدمة منقوة لوقاودمج مرحلات الحماية الذكية وأنظمة المراقبة عن بعد لتمكين التوافق مع الشبكة الذكية.

5. المواصفات الفنية وتقييمات الجهد

عند اختيار وحدة RMU، ضع في اعتبارك ما يلي:

• مستوى جهد الشبكة
• قدرة ماس كهربائى
• الظروف البيئية
• احتياجات التوسع المستقبلية

6. تطبيقات الوحدات الحلقية الرئيسية

يتم نشر الوحدات الرئيسية الحلقية على نطاق واسع في:

• شبكات توزيع الطاقة الحضرية
• أنظمة الطاقة المتجددة (مزارع الطاقة الشمسية وطاقة الرياح)
• مصانع التصنيع الصناعية
• المجمعات التجارية
• المجتمعات السكنية
• أنظمة كهربة السكك الحديدية

حجمها الصغير وتكوينها المعياري يجعلها مثالية للمحطات الفرعية المدمجة ومحطات المحولات الجاهزة.

7. مزايا استخدام RMU Switchgear

7.1 الموثوقية العالية

يضمن الحد الأدنى من وقت التوقف عن العمل بسبب تكرار الشبكة الحلقية.

7.2 تصميم مدمج

مثالية للمنشآت ذات المساحة المحدودة.

7.3 تعزيز السلامة

• هيكل مغلق بالكامل
• آليات متشابكة
• احتواء خطأ القوس

7.4 صيانة منخفضة

تقلل الأنظمة المعزولة بالغاز محكمة الغلق مدى الحياة من متطلبات الخدمة.

7.5 قابلية التوسع

التصميم المعياري يدعم التوسع المستقبلي.

8. اعتبارات التثبيت والصيانة

قائمة التحقق من التثبيت:

• التحقق من نظام التأريض
• تأكد من إنهاء الكابل بشكل صحيح
• اتبع معايير IEC
• تأكيد تكوين مرحل الحماية

أفضل ممارسات الصيانة:

• الفحص البصري الدوري
• مراقبة ضغط الغاز (لـ SF6 RMU)
• اختبار التتابع
• المسح الحراري

9. لماذا تختار وحدات Lugao Power Ring الرئيسية؟

قوة لوقاوهي شركة مصنعة موثوقة متخصصة في معدات التوزيع ذات الجهد المتوسط. تم تصميم وحدات Ring الرئيسية الخاصة بها لتلبية المعايير الدولية ومتطلبات الشبكة الذكية الحديثة.

نقاط القوة الرئيسية:

• تكنولوجيا التصنيع المتقدمة
• نظام صارم لمراقبة الجودة
• تكوينات RMU قابلة للتخصيص
• تكامل المراقبة الذكية
• الامتثال لمعايير IEC

لمزيد من التفاصيل الفنية حول حلول RMU الخاصة بهم، يمكنك استكشاف موارد المنتج الرسمية والوثائق الفنية لشركة Lugao Power.

10. الاتجاهات المستقبلية في تكنولوجيا RMU الذكية

يشمل تطور تقنية RMU ما يلي:

• عزل صديق للبيئة خالٍ من SF6
• المراقبة عن بعد القائمة على إنترنت الأشياء
• مرحلات الحماية الرقمية
• تكامل الشبكة الذكية
• الصيانة التنبؤية باستخدام تحليلات الذكاء الاصطناعي

ومع تحول البنية التحتية العالمية للطاقة إلى قدر أكبر من اللامركزية والتركيز على الطاقة المتجددة، فإن وحدات الإزالة الذكية سوف تلعب دوراً بالغ الأهمية في ضمان التوزيع المستقر والفعال.

11. الأسئلة المتداولة (الأسئلة الشائعة)

س1: ما الفرق بين RMU والمفاتيح الكهربائية التقليدية؟

وحدات RMU مدمجة ومختومة ومصممة خصيصًا لشبكات التوزيع الحلقية، في حين أن المفاتيح الكهربائية التقليدية قد لا تدعم تكرار الحلقة.

Q2: ما هي مستويات الجهد النموذجية للوحدات الرئيسية الحلقية؟

تشمل مستويات الجهد الشائعة أنظمة 11 كيلو فولت، و24 كيلو فولت، و33 كيلو فولت.

س3: هل غاز SF6 خطير؟

SF6 غير سام ولكنه أحد غازات الدفيئة. تعمل المعالجة السليمة والأنظمة المختومة على تقليل التأثير البيئي.

س 4: كم من الوقت تستمر وحدة RMU؟

مع التثبيت والصيانة المناسبين، عادةً ما تتمتع وحدات RMU بعمر خدمة يتراوح بين 20 إلى 30 عامًا.

س5: هل يمكن دمج وحدات الإزالة في الشبكات الذكية؟

نعم. وحدات RMU الحديثة من الشركات المصنعة مثل Lugao Power تدعم SCADA وأنظمة المراقبة عن بعد.

الخلاصة: لماذا تعتبر وحدات Ring الرئيسية هي العمود الفقري لتوزيع الطاقة الموثوق؟

الالوحدة الرئيسية الدائريةتعتبر حجر الزاوية في شبكات التوزيع الحديثة ذات الجهد المتوسط. إن تصميمه المدمج والموثوقية العالية وميزات السلامة والقدرة على التكيف يجعله لا غنى عنه في أنظمة الطاقة الحضرية والصناعية والمتجددة.

مع استمرار تطور البنية التحتية للطاقة، تقدم حلول RMU المتقدمةقوة لوقاوتوفير الأداء والذكاء والسلامة المطلوبة للشبكات الكهربائية من الجيل التالي.
