ما هي الاختلافات بين قواطع الدائرة الكهربائية ذات الجهد العالي الداخلية والخارجية؟

في أنظمة توزيع الطاقة الحديثة، تعد قواطع الدائرة الكهربائية (VCBs) من المعدات المهمة لضمان سلامة واستقرار مصدر الطاقة. وتتمثل مهمتها الرئيسية في قطع التيار بسرعة وعزل الخطوط أثناء الأعطال، مما يمنع تلف المعدات وانقطاع التيار الكهربائي على نطاق واسع. ومع ذلك، غالبًا ما يتم الخلط بين العديد من موظفي المشتريات والهندسة بشأن الاختلافات بين VCBs الداخلية والخارجية عند اختيار النماذج. على الرغم من أن كلاهما يستخدم تقنية إطفاء القوس الفراغي، فلماذا توجد اختلافات كبيرة في التصميم؟ وكيف يجب الاختيار بناءً على سيناريوهات المشروع؟

باعتبارها شركة مصنعة محترفة لمعدات الطاقة، فإن شركة Lugao Power، التي تجمع بين منتجات قواطع دوائر التفريغ الداخلية والخارجية، تعمل على تحليل الاختلافات الأساسية وميزات التصميم والسيناريوهات القابلة للتطبيق لكلا الاثنين لمساعدتك في اختيار المعدات المناسبة بسهولة.

ما هو قاطع الدائرة الفراغية (VCB)؟

يستخدم قاطع الدائرة الفراغية الفراغ كوسيلة لإطفاء القوس ووسيلة عازلة. يستخدمون بيئة مفرغة لإطفاء القوس الكهربائي، وبالتالي التحكم في الدائرة وحمايتها. وهذا يتجنب استخدام الزيت أو غاز SF6، مما يجعله أكثر أمانًا وصديقًا للبيئة. يتم استخدامها على نطاق واسع في محطات توليد الطاقة والمحطات الفرعية، وخاصة في التطبيقات التي تتطلب التشغيل المتكرر.

الطريقة الأساسية للتمييز بينها هي من خلال بيئة التثبيت الخاصة بها. تنقسم قواطع الدائرة الكهربائية بشكل أساسي إلى فئتين: قواطع الدائرة الكهربائية الداخلية ذات الجهد العالي: مناسبة للاستخدام في البيئات الداخلية المغلقة والمتحكم فيها، ومتوافقة مع المفاتيح الكهربائية القياسية، وتلبية ظروف التشغيل الداخلية المستقرة.

قواطع دوائر مفرغة عالية الجهد خارجية: مناسبة للاستخدام في مختلف البيئات الخارجية غير المؤكدة، دون القلق بشأن الظروف الجوية السيئة.

سواء كانت قواطع الدائرة الكهربائية ذات الجهد العالي داخلية أو خارجية، فإنها تشترك في نفس مبدأ إطفاء القوس الأساسي، ولكن تصميمات هيكلها وحمايتها وعزلها يتم تخصيصها بالكامل لتناسب سيناريوهات مختلفة.

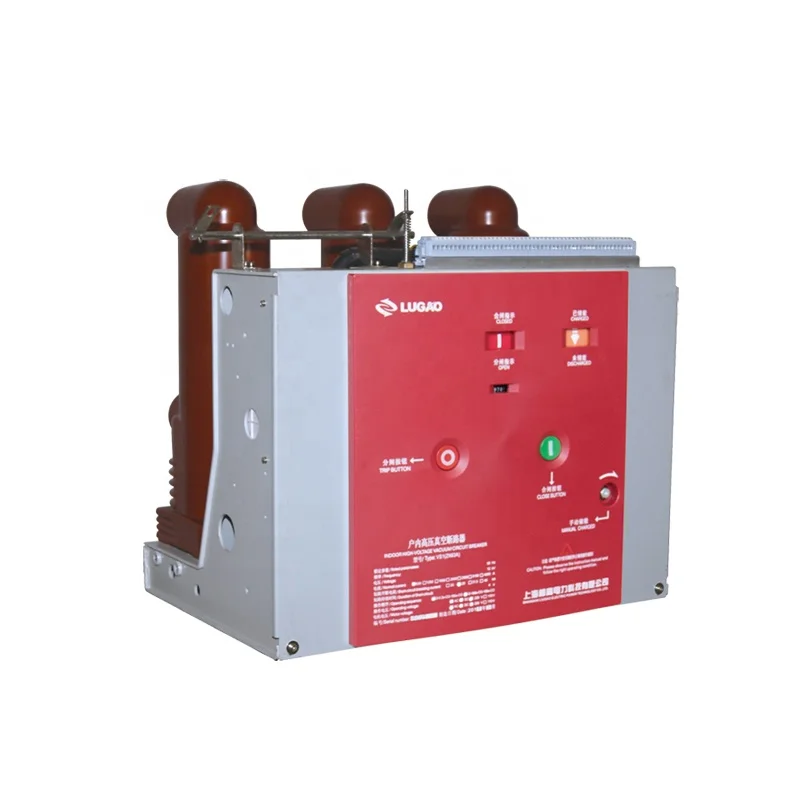

قواطع دوائر الفراغ الداخلية (سلسلة VS1)

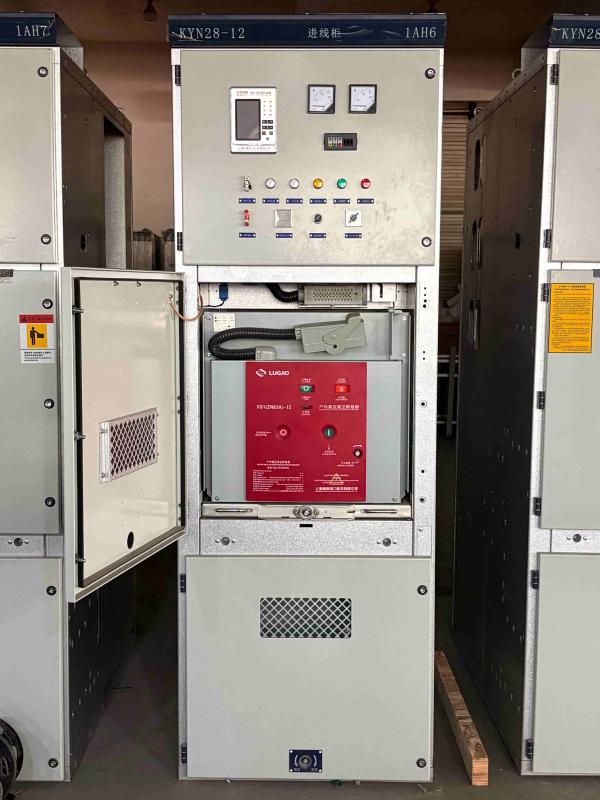

يعد VCB الداخلي هو النوع الأكثر شيوعًا من قواطع الدائرة، ويتم تركيبه عادةً في الأماكن المغلقة مثل المفاتيح الكهربائية والمحطات الفرعية الداخلية. تعد قواطع الدائرة الفراغية الداخلية من Lugao Power مثالًا نموذجيًا للتصميمات المثبتة على الخزانة. تم دمج آلية التشغيل في جسم قاطع الدائرة، مما يسمح باستخدامها ليس فقط كوحدة تركيب ثابتة ولكن أيضًا مع آلية دفع مخصصة لتشكيل وحدة عربة. يمكن لقسم الدائرة الرئيسية استخدام أعمدة محكمة الغلق بشكل متكامل لتحقيق تصغير قاطع الدائرة الكهربائية والتشغيل بدون صيانة. يمكن تجهيزها بمجموعة المفاتيح الكهربائية مثل KYN28A-12، ويمكن أيضًا تجهيز الوحدات من النوع الثابت بمجموعة المفاتيح الكهربائية من النوع الثابت من سلسلة XGN.

ميزات التصميم

1. هيكل معياري مدمج، قابل للتكيف مع المفاتيح الكهربائية القياسية

تم تصميم أبعاد VCB الداخلية بشكل صارم وفقًا لأبعاد المفاتيح الكهربائية القياسية مثل KYN28. إنها تعتمد هيكل إطار معياري، مما يسمح بالتضمين المباشر في الخزانة للتركيب، مما يزيد من استخدام مساحة توزيع الطاقة الداخلية. يدمج قاطع الدائرة الفراغية الداخلي من Lugao قاطعًا فراغيًا وآلية التشغيل ووحدة التحكم. تم تجهيز اللوحة الأمامية بأزرار الفتح والإغلاق وأضواء مؤشر الحالة من أجل التشغيل والمراقبة المريحة من قبل المشغلين.

2. تصنيف الحماية الأساسي، مناسب للبيئات الداخلية النظيفة

ونظرًا لأنه تم تركيبه في بيئة داخلية جافة وخالية من المطر والأشعة فوق البنفسجية، فإن تصنيف الحماية لـ VCB الداخلي هو عادةً IP20~IP40، ولا يتطلب سوى الحماية ضد التلامس العرضي بالأصابع والأدوات والكميات الصغيرة من الغبار، دون الحاجة إلى التعامل مع الظروف الجوية القاسية.

3. هيكل العزل من راتنجات الايبوكسي، مناسب لظروف تشغيل الخزانة

يتم تغليف غرفة الإطفاء القوسية الخاصة بـ VCB الداخلي بأكمام من راتنجات الإيبوكسي، مما يوفر عزلًا من مرحلة إلى مرحلة ومن مرحلة إلى الأرض، وهو مناسب للبيئة الجافة والنظيفة داخل مجموعة المفاتيح الكهربائية. It is compact in size and provides reliable insulation.

4. يتم تحقيق العزل الآمن من خلال المفاتيح الكهربائية

لا يحتوي VCB الداخلي نفسه على مفتاح فصل مرئي؛ the safety isolation function is achieved by the grounding switch and disconnector switch of the switchgear, suitable for scenarios with comprehensive cabinet interlocking protection.

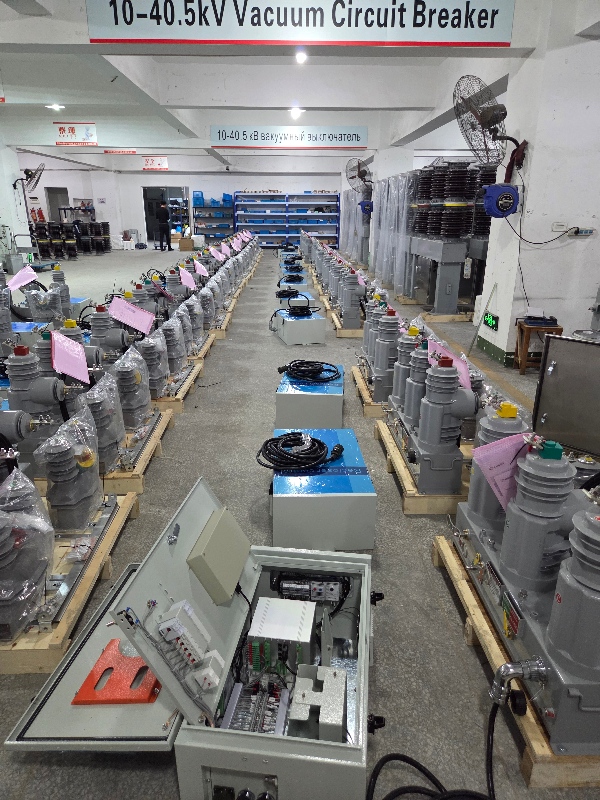

قواطع الدائرة الفراغية الخارجية (سلسلة ZW32)

نظرًا لأن VCBs الخارجية تحتاج إلى التعرض للأماكن الخارجية لفترات طويلة، والتعامل مع ظروف مثل الشمس والمطر، والاختلافات الشديدة في درجات الحرارة، والتلوث بالغبار، فإن تصميمها يؤكد على المتانة والحماية. تتميز مركبات VCB الخارجية من Lugao Electric بحجمها الصغير وخفة وزنها وخصائصها المضادة للتكثيف وتشغيلها بدون صيانة:

ميزات التصميم

1. هيكل مغلق بالكامل ثلاثي المراحل من النوع اللاحق عالي الختم

تعتمد قواطع الدائرة الفراغية الخارجية تصميمًا مغلقًا تمامًا، مما يحقق مستوى حماية IP65 وما فوق. إنها مقاومة للماء تمامًا، ومقاومة للغبار، ومضادة للتكثيف، مما يسمح بالتشغيل المستقر في البيئات الممطرة والثلجية والمتربة لفترات طويلة. كما أنها مقاومة لدرجات الحرارة المرتفعة، والأشعة فوق البنفسجية، والشيخوخة، ولا تتأثر بتغيرات الطقس في الهواء الطلق.

2. البطانات العازلة من مطاط السيليكون ذات مسافة زحف كبيرة

تستخدم قواطع الدائرة الفراغية الخارجية البطانات العازلة من مطاط السيليكون (أو السيراميك) ذات مسافة الزحف الكبيرة. بالمقارنة مع البطانات الداخلية المصنوعة من راتنجات الإيبوكسي، فإن هذا يوفر مسافة زحف أطول، مما يمنع تفريغ الوميض في البيئات الخارجية الرطبة والملوثة ويوفر مقاومة فائقة لشيخوخة الأشعة فوق البنفسجية.

3. عملية مريحة ومرنة تضمن السلامة. يمكن تشغيل قواطع الدائرة الكهربائية الخارجية من Lugao يدويًا أو كهربائيًا أو عن بُعد. إنها توفر قطع اتصال مرئية بوضوح، مما يضمن عزلًا كهربائيًا موثوقًا أثناء الصيانة دون الحاجة إلى مفاتيح فصل إضافية، مما يجعلها مناسبة للبيئات الخارجية بدون المفاتيح الكهربائية المغلقة.

4. خيارات تركيب مرنة قابلة للتكيف مع السيناريوهات الخارجية. تدعم VCBs الخارجية طرق التثبيت المختلفة، بما في ذلك التركيبات المثبتة على الأعمدة والمثبتة على الأرض، مما يلغي الحاجة إلى غرفة توزيع داخلية مخصصة. وهذا يجعلها مناسبة بشكل خاص للمواقع التي تتطلب التشغيل المتكرر.

جدول مقارنة الاختلافات الأساسية بين قواطع دوائر الفراغ الداخلية والخارجية

كيف تختار قاطع الدائرة الكهربائية المناسب لمشروعك؟

When selecting a VCB, focus on three key aspects: installation environment, protection requirements, and maintenance scenarios:

1. إعطاء الأولوية لبيئة التثبيت. إذا تم تركيب الجهاز في مكان مغلق مثل مجموعة المفاتيح الكهربائية الداخلية أو غرفة التوزيع، فإن VCB الداخلي يكون كافيًا، مما يوفر تكاليف أقل وتوافقًا أفضل. ومع ذلك، بالنسبة للخطوط الهوائية الخارجية أو السيناريوهات المثبتة على عمود، يجب تحديد VCB خارجي؛ وإلا فإن المعدات سوف تتضرر بسرعة بسبب المطر والتكثيف والتلوث.

2. تقييم خطورة البيئة. بالنسبة للبيئات شديدة التلوث والتآكل مثل المناطق الساحلية والمجمعات الصناعية الكيميائية، حتى البيئات الداخلية يجب أن تعطي الأولوية لمركبات VCB الداخلية ذات مستوى الحماية العالي. في المناطق الخارجية الملوثة بشدة، يجب اختيار مسافة زحف كبيرة وVCBs خارجية مضادة للقاذورات.

3. النظر في احتياجات الصيانة. بالنسبة للسيناريوهات الخارجية البعيدة، قم بإعطاء الأولوية لوحدات VCB الخارجية المزودة بمفاتيح فصل مدمجة وتصميمات لا تحتاج إلى صيانة لتقليل صعوبات الصيانة في الموقع. بالنسبة للسيناريوهات الداخلية، حدد نموذج VCB داخليًا مناسبًا استنادًا إلى تكوين مجموعة المفاتيح الكهربائية.

كمصنع يتمتع بأكثر من 20 عامًا من الخبرة في التصنيع، يمكن لشركة Lugao Power توفير حلول اختيار VCB مخصصة بناءً على مستوى الجهد الكهربي لمشروعك، والمعلمات الحالية، وبيئة التثبيت، مما يساعدك على مطابقة المعدات الأكثر ملاءمة.

الأسئلة الشائعة: قواطع دوائر الفراغ الداخلية والخارجية

1. هل يمكنني استخدام VCB داخليًا في الهواء الطلق لتوفير التكلفة؟

هذا غير مستحسن. Indoor vacuum circuit breakers lack the necessary features for outdoor use, such as rainproof, UV-resistant, and pollution-resistant insulation. وهذا يشكل خطرا على السلامة وسوف يلغي الضمان.

2.هل يمكن أن يعمل نفس نموذج VCB لكل من المشاريع الداخلية والخارجية؟

أنها ليست قابلة للتبديل. على الرغم من أنها تستخدم نفس تقنية كسر الفراغ، إلا أن تصميماتها الميكانيكية والعزلية مصممة خصيصًا لبيئات معينة. يمكن أن يؤدي استخدام النوع الخاطئ إلى تلف مبكر ومخاطر على السلامة.

3.هل تتطلب VCBs الخارجية الصيانة؟

تم تصميم قواطع الدائرة الفراغية الخارجية من Lugao بهيكل مغلق بالكامل، مما يسمح بصيانة منخفضة أو تشغيل بدون صيانة. ومع ذلك، لا يزال يوصى بإجراء فحص بصري منتظم لحالة العازل.

4.هل منطق الاختيار لـ VCBs الداخلية والخارجية هو نفسه بالنسبة لـ 10 كيلو فولت و35 كيلو فولت؟

The logic is exactly the same,first, determine the installation environment,the selection principle remains unchanged regardless of the voltage level.

5.هل هناك فرق كبير في السعر بين نوعي VCBs؟

بالنسبة لنفس مواصفات الجهد والتيار، تكون وحدات VCB الخارجية أكثر تكلفة من تلك الداخلية. وذلك لأن النموذج الخارجي يستخدم عزلًا عاليًا مقاومًا للطقس، وهيكلًا مقاومًا للماء مغلقًا بالكامل، وقشرة أكثر سمكًا، مما يؤدي إلى ارتفاع تكاليف التصنيع والمواد.

هل أنت مستعد للعثور على VCB المناسب لمشروعك؟

عرض تفاصيل لوغاو باورسلسلة قواطع دوائر فراغية داخلية

عرض تفاصيل لوغاو باورسلسلة قواطع دوائر فراغية خارجية

Contact Lugao's technical team for a free project-specific selection solution and quotation!
