كيف تؤثر تقييمات الجهد على أداء الوحدة الرئيسية للحلقة؟

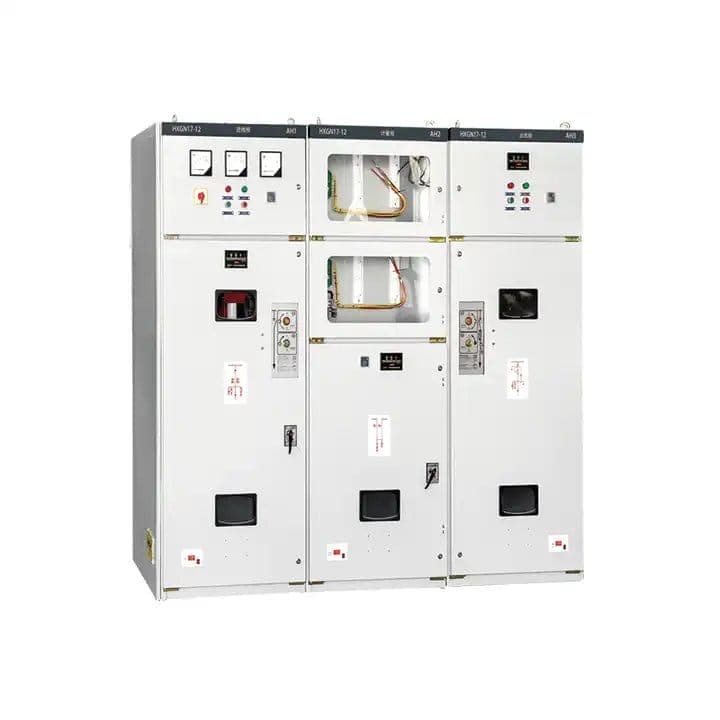

تقييمات الجهد ليست مجرد مواصفات على لوحة الاسم؛ هم حجر الزاوية فيالوحدة الرئيسية الدائرية(RMU) الأداء والسلامة وطول العمر. في شبكات توزيع الجهد المتوسط ​​(عادة من 6 كيلو فولت إلى 40.5 كيلو فولت)، يؤدي اختيار وحدة RMU ذات تصنيف جهد غير مناسب إلى فشل عزل كارثي، وتفريغ جزئي مفرط، وعدم استقرار التشغيل. في شركة Lugao Power Co.,Ltd.، قام مصنعنا بتصميم حلول Ring Main Unit التي تتطابق بدقة مع ملفات تعريف جهد الشبكة، مما يضمن أن كل مكون بدءًا من قضبان التوصيل إلى قواطع الفراغ يعمل ضمن نافذة الضغط الكهربائي المثالية الخاصة به. تشرح هذه المقالة سبب تحديد تقديرات الجهد الكهربي لقوة العزل الكهربائي وسعة كسر الحمل وتحمل الخطأ.

بالنسبة لمديري المرافق ومهندسي المنشآت الصناعية، فإن فهم العلاقة بين الجهد الاسمي للنظام وقدرات التحمل لوحدة RMU يمنع التوقف المكلف. ستشهد الوحدة الرئيسية الحلقية المصممة لجهد 12 كيلو فولت والمطبقة على نظام 24 كيلو فولت ضعف إجهاد المجال الكهربائي المقصود، مما يؤدي إلى تسريع تقادم العزل وزيادة خطر الانحناء من مرحلة إلى أخرى. وعلى العكس من ذلك، فإن الإفراط في تحديد وحدة RMU لشبكة ذات جهد منخفض يؤدي إلى إهدار النفقات الرأسمالية. مصنعنا في Lugao Power Co.,Ltd. تقوم ببناء وحدات RMU قابلة للتخصيص مع معدلات جهد تم التحقق منها ومتوافقة مع معايير IEC 62271-200 وGB/T 3906. يشرح هذا الدليل الشامل كيفية تأثير تقييمات الجهد على كل معلمة أداء، مدعومًا ببيانات الاختبار الداخلية والخبرة الميدانية.

دليل

لماذا يحدد تصنيف الجهد قوة العزل الكهربائي وتنسيق العزل في الوحدة الرئيسية الحلقية

يرتبط أداء العزل الكهربائي لأي وحدة رئيسية حلقية بشكل أساسي بمستوى الجهد المقنن الخاص بها. يؤثر تصنيف الجهد على الخلوصات الكهربائية، ومسافات الزحف، ونوع الوسط العازل (SF6، أو الإيبوكسي الصلب، أو الهواء الجاف). بالنسبة للوحدة الرئيسية الحلقية من شركة Lugao Power Co.,Ltd.، يقوم مصنعنا بتصميم كل وحدة RMU بتردد طاقة محدد يتحمل الجهد الكهربي ونبض البرق الذي يتحمل الجهد الذي يرتبط مباشرة بأقصى جهد تشغيل للنظام. يوجد أدناه تفصيل تفصيلي لكيفية تحديد تصنيفات الجهد لعتبات العزل.

• مستوى العزل الأساسي (BIL):بالنسبة لوحدة RMU بجهد 12 كيلو فولت، يبلغ الجهد الكهربي القياسي لمقاومة نبضات البرق 75 كيلو فولت. بالنسبة لوحدة 24 كيلو فولت، يرتفع جهد BIL إلى 125 كيلو فولت. وتتطلب هذه الزيادة بنسبة 66% تباعدًا أكبر بين الطور وحواجز عزل صلبة وقوية.
• جهد بداية التفريغ الجزئي (PDIV):تزيد معدلات الجهد العالي بشكل كبير من مخاطر التفريغ الجزئي. يقوم مصنعنا باختبار كل وحدة حلقة رئيسية بجهد مقنن 1.5x لضمان بقاء PDIV أقل من 10pC. عند 36 كيلو فولت، يتطلب التحكم في PD صب إيبوكسي ثلاثي الطبقات.
• التخليص والزحف:تنص المواصفة القياسية IEC 62271-1 على الحد الأدنى من الخلوصات بمقدار 60 مم لجهد 12 كيلو فولت ولكن 120 مم لجهد 24 كيلو فولت. تشتمل تصميمات الوحدة الرئيسية الحلقية لدينا على صب فراغ محسّن لتقليل الخلوصات المطلوبة مع تجاوز المعايير.
• الاعتماد على الضغط SF6:بالنسبة لوحدات RMU المعزولة بالغاز، تتطلب معدلات الجهد العالي زيادة كثافة غاز SF6 (0.25 ميجا باسكال لـ 12 كيلو فولت مقابل 0.45 ميجا باسكال لـ 40.5 كيلو فولت) للحفاظ على صلابة العزل الكهربائي. شركة لوغاو للطاقة المحدودة يستخدم خزانات الفولاذ المقاوم للصدأ الملحومة المقاومة للتسرب.

قام مصنعنا بتجميع نتائج الاختبار من أكثر من 500 عملية تركيب RMU. يوضح الجدول التالي العلاقة المباشرة بين تصنيف الجهد ومعلمات العزل الرئيسية لـشركة لوغاو للطاقة المحدودةسلسلة الوحدة الرئيسية الدائرية

اختيار تصنيف الجهد الصحيح ليس اختياريًا. عندما تعمل الوحدة الرئيسية الحلقية بجهد أعلى من جهد التصميم الخاص بها، تبدأ عملية التشجير الكهربائية في غضون عامين. يوصي مصنعنا دائمًا بتحديد وحدة RMU بجهد مقنن يساوي أو يزيد بنسبة 10% عن الحد الأقصى لجهد التشغيل للشبكة. شركة لوغاو للطاقة المحدودة تقدم وحدات RMU مخصصة من 6 كيلو فولت إلى 40.5 كيلو فولت، ويتم التحقق من صحة كل منها من خلال اختبارات النوع العازل في مختبرنا المعتمد للجهد العالي.

كيف تؤثر تقييمات الجهد بشكل مباشر على تبديل كسر الحمل وقدرة صنع الدائرة القصيرة

أداء تبديل كسر الحمل وقدرة صنع ماس كهربائى للوحدة الرئيسية الحلقية ليسا ثابتين؛ أنها مقياس مع الجهد المقنن. بالنسبة لتصميم اتصال مادي معين، فإن زيادة معدل الجهد يؤدي إلى رفع طاقة القوس أثناء عمليات التبديل. مهندسو مصنعنا في Lugao Power Co.,Ltd. قم بتصميم الوحدة الرئيسية الحلقية الخاصة بنا باستخدام هندسة الاتصال التي تأخذ في الاعتبار الجهد والتيار في وقت واحد. إليك كيفية تأثير تصنيف الجهد على الأداء الديناميكي.

• القدرة على انقراض القوس:عند جهد 12 كيلو فولت، يجب أن يقوم مفتاح فصل الحمل بإخماد قوس يبلغ حوالي 250 فولت لكل ملم. عند 24 كيلو فولت، يتضاعف جهد القوس، مما يتطلب سرعات فصل اتصال أسرع ومزالق قوسية محسنة. تستخدم وحدة RMU الخاصة بنا قواطع فراغ المجال المغناطيسي المحورية للحصول على أداء ثابت يصل إلى 40.5 كيلو فولت.
• قدرة التصنيع (ذروة التيار):تتطلب معايير IEC أن تتحمل الوحدة الرئيسية الحلقية إنتاج تيارات تصل إلى 2.5 مرة من تيار الدائرة القصيرة المقدر. ومع ذلك، فإن الفولتية العالية للنظام تقلل من تيار التصنيع المسموح به ما لم يتم زيادة ضغط الاتصال. شركة لوغاو للطاقة المحدودة يستخدم اتصالات التنغستن الفضية التي تحافظ على مقاومة اتصال منخفضة حتى عند تصنيفات 40.5 كيلو فولت / 1250 أمبير.
• تبديل الجهد الزائد:عند تبديل الأحمال الحثية أو السعوية، تولد وحدات RMU ذات الجهد العالي جهدًا زائدًا شديدًا لإعادة الإشعال. يقوم مصنعنا بتزويد وحدتنا الرئيسية الحلقية بمصدات RC أو مانعات الصواعق للشبكات التي تزيد عن 24 كيلو فولت.
• معدل تآكل الاتصال:بالنسبة لنفس العدد من عمليات فصل الحمل، فإن وحدة RMU بقدرة 36 ​​كيلو فولت ستؤدي إلى تآكل الاتصالات بنسبة 40% أسرع من وحدة 12 كيلو فولت إذا لم يتم تصميمها بشكل صحيح. يستخدم مصنعنا مادة الاتصال CuCr50 لتقليل التآكل، وإطالة العمر الكهربائي إلى 10000 عملية.

يوجد أدناه جدول مقارن يوضح كيفية قيام شركة Lugao Power Co.,Ltd. تحافظ سلسلة Ring Main Unit على الأداء عبر معدلات الجهد الكهربي بينما تلبي متطلبات IEC 62271-100 أو تتجاوزها.

لقد أجرى مصنعنا أكثر من 2000 اختبار لكسر الحمل على عائلة الوحدة الرئيسية الحلقية الخاصة بنا. تؤكد البيانات أنه مع تصميم الاتصال الأمثل، يمكن لوحدة RMU بقدرة 40.5 كيلو فولت أن تحقق موثوقية تحويل مماثلة لوحدة 12 كيلو فولت. شركة لوغاو للطاقة المحدودة يوفر قدرات مضمونة لصنع ماس كهربائى وكسر لكل تصنيف جهد. بالنسبة للتطبيقات المهمة مثل مزارع الرياح أو مراكز البيانات، يوصي مصنعنا باختيار وحدة RMU ذات معدل جهد يتضمن هامش أمان بنسبة 15% أعلى من جهد الشبكة الاسمي لاستيعاب الجهد الزائد العابر.

ماذا يحدث عند حدوث عدم تطابق في تصنيف الجهد - أوضاع فشل المجال في الوحدة الرئيسية الحلقية

تُظهر الأدلة الميدانية من فريق الخدمة في مصنعنا أن عدم تطابق تصنيف الجهد هو السبب الثاني الأكثر شيوعًا لفشل الوحدة الرئيسية الحلقية بعد التثبيت غير الصحيح. عندما يتم توصيل وحدة RMU مصنفة لـ 12 كيلو فولت بنظام 24 كيلو فولت، فإن العواقب تتبع تطور فشل يمكن التنبؤ به. إن فهم أوضاع الفشل هذه يساعد المهندسين على التحديد بشكل صحيح من البداية. شركة لوغاو للطاقة المحدودة وقد وثقت أكثر من 150 حالة عدم تطابق على مستوى العالم.

• انهيار العزل الكهربائي (المرحلة إلى الأرض):يتضاعف إجهاد المجال الكهربائي، متجاوزًا قوة العزل الكهربائي. وفي غضون 6-12 شهرًا، يظهر تتبع متفحم على العوازل الإيبوكسية. لقد شهد مصنعنا ومضات ضوئية لجلبة RMU أدت إلى استبدال كامل للمفاتيح الكهربائية.
• خطأ الانحناء الداخلي:يؤدي الجهد الزائد إلى تأين الهواء المتبقي داخل حجرات الغاز. حتى وحدات RMU المعزولة بـ SF6 تفقد القدرة العازلة إذا تم تجاوز الجهد المقنن بنسبة 30٪. كشف التحليل الجنائي الذي أجراه مصنعنا عن تناثر النحاس المنصهر الناتج عن عيوب القوس في وحدات غير متطابقة.
• الشيخوخة المبكرة للـ VT/PTs:محولات الجهد المصممة لتصنيفات منخفضة مشبعة مغناطيسيا، مما يؤدي إلى سحب تيار الإثارة المفرط وارتفاع درجة الحرارة. وهذا يؤدي إلى فشل العزل الثانوي. في إحدى الحالات، انفجرت وحدة PT الخاصة بوحدة RMU بقدرة 12 كيلو فولت بعد 8 أشهر على نظام بقدرة 20 كيلو فولت.
• ضرر درع قاطع الفراغ:تعمل تدرجات الجهد العالي على تسريع القصف الأيوني على درع البخار، مما يقلل من سلامة الفراغ. وجد مصنعنا أن قاطع 12 كيلو فولت المستخدم عند 24 كيلو فولت فقد فراغًا خلال 2000 عملية بدلاً من 30000.
• مشاكل دائرة التحكم:تنتج المقسمات السعوية وأجهزة استشعار الجهد الإلكتروني إشارات غير صحيحة لمرحلات الحماية، مما يؤدي إلى التعثر المزعج أو الفشل في التعثر. شركة لوغاو للطاقة المحدودة تنصح بمطابقة أجهزة استشعار الجهد تمامًا مع تصنيف RMU.

لتحديد حجم المخاطر، أجرى مصنعنا اختبارات التقادم المتسارع على عينات الوحدة الرئيسية الحلقية بجهد مقدر 1.2x، و1.5x، و2.0x. النتائج ملخصة أدناه.

يوصي مصنعنا بشدة بالتحقق من الحد الأقصى لجهد النظام في ظل الظروف العادية وظروف الطوارئ قبل اختيار الوحدة الرئيسية الحلقية. تقدم Lugao عمليات تدقيق للجهد في الموقع ويمكنها تزويد وحدات RMU بعزل محسّن للشبكات المعرضة لتضخم الجهد. لا تعتمد على جهد اللوحة وحدها؛ اطلب دائمًا تقارير اختبار العزل الكهربائي من الشركة المصنعة.

كيفية تحديد تصنيف الجهد الكهربي للوحدة الرئيسية الصحيحة لشبكتك

يتطلب تحديد تصنيف الجهد الأمثل للوحدة الرئيسية الحلقية تحليل الجهد الاسمي للشبكة، والحد الأقصى لجهد التشغيل المستمر، ومستويات الجهد الزائد العابر، والارتفاع. قام مصنعنا في لوغاو بتطوير عملية اختيار منهجية تضمن أداء وحدة RMU لمدة تزيد عن 30 عامًا. نوضح أدناه المنهجية خطوة بخطوة التي يستخدمها مهندسو نظام الطاقة لدينا.

• الخطوة 1: تحديد أعلى جهد للنظام (Um).بالنسبة لنظام اسمي 10 كيلو فولت، تكون أم عادةً 12 كيلو فولت. بالنسبة إلى 20 كيلو فولت الاسمي، فإن أم هي 24 كيلو فولت. استخدم دائمًا Um كمعدل جهد أساسي لوحدة RMU.
• الخطوة 2: حساب خفض الارتفاع.فوق 1000 متر، يضعف عزل الهواء. لكل 100 متر فوق 1000 متر، قم بتقليل قدرة تصنيف الجهد بنسبة 1%. يوفر مصنعنا وحدات RMU مصححة للارتفاع تصل إلى 4000 متر.
• الخطوة 3: تقييم شدة الجهد الزائد للبرق.تتطلب المناطق ذات مستويات الإيزوكيرونيك العالية (> 30 يومًا من العواصف الرعدية في السنة) وحدات RMU ذات BIL أعلى. شركة لوغاو للطاقة المحدودة يوفر عزلًا معززًا باستخدام مانعات الصواعق الخارجية.
• الخطوة 4: فكر في ترقيات الشبكة المستقبلية.إذا كان من الممكن ترقية شبكة التوزيع من 12 كيلو فولت إلى 24 كيلو فولت في غضون 10 سنوات، يوصي مصنعنا بشراء وحدة RMU بجهد 24 كيلو فولت ولكن تشغيلها مبدئيًا بجهد 12 كيلو فولت. وهذا يثبت الاستثمار في المستقبل.
• الخطوة 5: التحقق من توافق مستوى الدائرة القصيرة.عادةً ما تتمتع وحدات RMU ذات الجهد العالي بتصنيفات تيار ماس كهربائى أقل لنفس الحجم المادي. تحقق من أن تيار الصمود قصير المدى المقدر لوحدة RMU (1s) يتجاوز مستوى خطأ النظام.

ينتج مصنعنا مصفوفة تصنيف الجهد القياسية لخط إنتاج الوحدة الرئيسية الحلقية. الرجوع إلى الجدول أدناه للاختيار السريع.

يمتلك مصنعنا فريقًا متخصصًا في هندسة التطبيقات يمكنه المساعدة في اختيار تصنيف الجهد لأي وحدة رئيسية حلقية. شركة لوغاو للطاقة المحدودة كما يوفر أيضًا تصنيفات مخصصة للوحة الاسم تتوافق مع جهود الشبكة غير القياسية. اطلب دائمًا شهادة اختبار تحمل الجهد قبل الانتهاء من شراء وحدة RMU الخاصة بك. يقوم مصنعنا بإجراء اختبارات عازلة روتينية بنسبة 100% على كل وحدة RMU يتم شحنها.

ملخص وإرشادات قابلة للتنفيذ من شركة شركة لوغاو للطاقة المحدودة

تعتبر تقييمات الجهد هي المعلمة الكهربائية الأكثر أهمية التي تؤثر على أداء الوحدة الرئيسية للحلقة. بدءًا من تنسيق العزل وحتى تبديل كسر الحمل والموثوقية على المدى الطويل، يضمن تصنيف الجهد الصحيح السلامة، ويقلل التكلفة الإجمالية للملكية، ويمنع انقطاع التيار الكهربائي غير المخطط له. لقد لخص مصنعنا خمس نقاط أساسية للمهندسين والمتخصصين في مجال المشتريات.

• قم دائمًا بمطابقة الجهد المقدر لوحدة RMU مع أعلى جهد للنظام (Um)، وليس فقط الجهد الاسمي.
• بالنسبة للشبكات التي تعاني من الصواعق المتكررة أو زيادات التبديل، حدد وحدة Ring الرئيسية مع نسبة BIL أعلى بنسبة 20% من الحد الأدنى المطلوب.
• لا تقم مطلقًا بتشغيل وحدة RMU فوق 95% من جهدها المقنن بشكل مستمر؛ ويتسارع التفريغ الجزئي بشكل كبير بعد هذه العتبة.
• يؤثر الارتفاع ومستوى التلوث ودرجة الحرارة المحيطة أيضًا على أداء العزل الكهربائي - استشر شركة Lugao Power Co.,Ltd. لخفض المنحنيات.
• شهد المصنع اختبارات عازلة للتحقق من قدرة وحدة RMU على تحمل الجهد قبل التثبيت.

تتضمن مجموعة الوحدات الحلقية الرئيسية في مصنعنا معدلات جهد تتراوح من 6 كيلو فولت إلى 40.5 كيلو فولت، وقد تم اختبار كل نوع وفقًا للمعايير الدولية. من خلال اختيار شركة Lugao Power Co.,Ltd.، يمكنك الوصول إلى الحلول الهندسية التي تعمل على زيادة وقت تشغيل الشبكة إلى الحد الأقصى.اتصل بمصنعنا اليوملتقييم توافق الجهد والحصول على ورقة بيانات RMU مخصصة لمشروعك المحدد.
