لماذا تعتبر قواطع دوائر الجهد العالي ضرورية لسلامة شبكة الطاقة؟

تعمل شبكات الطاقة الحديثة تحت ضغط كهربائي شديد، مع تيارات عطل يمكن أن تتجاوز 50 كيلو أمبير ومستويات جهد تصل إلى 765 كيلو فولت. وبدون آلية انقطاع سريعة وموثوقة، يمكن أن تؤدي دائرة كهربائية قصيرة واحدة إلى انقطاع التيار الكهربائي مما يؤثر على الملايين، أو الأسوأ من ذلك، أن تتسبب في انفجارات وميض قوسي تدمر المحطات الفرعية.قواطع دوائر الجهد العاليبمثابة الأجهزة الآمنة في نهاية المطاف. فهي تكتشف الزيادات غير الطبيعية في التيار وتفصل الاتصالات الكهربائية ميكانيكيًا في غضون ميلي ثانية، مما يؤدي إلى إطفاء القوس الناتج باستخدام وسائط التبريد المتقدمة مثل غاز SF6 أو قواطع الفراغ. بالنسبة لمشغلي الشبكة، لا يعد قاطع الدائرة الكهربائية عالي الجهد مكونًا سلبيًا ولكنه حارس نشط يعزل الأجزاء المعيبة مع الحفاظ على الشبكة الصحية. في شركة Lugao Power Co.,Ltd.، تضع فلسفتنا الهندسية موثوقية الكسارة في قلب أي استراتيجية نقل وتوزيع لأننا ندرك أن السلامة والاستمرارية تعتمدان على إجراءات أجزاء من الثانية.

ولكن ما هي الآليات المحددة التي تجعل قواطع دوائر الجهد العالي غير قابلة للاستبدال مقارنة بالصمامات أو مفاتيح فصل الأحمال؟ تكمن الإجابة في قدرتها على مقاطعة التيارات الخاطئة بشكل متكرر دون صيانة، وتحمل جهود الاسترداد العابرة، والتنسيق مع مرحلات الحماية. على عكس المصهر الذي يدمر نفسه بعد عملية واحدة، يمكن لقاطع الدائرة الكهربائية عالي الجهد أن يفتح ويغلق آلاف المرات، مما يجعله مثاليًا لمخططات إعادة الإغلاق التلقائي التي تزيل الأخطاء المؤقتة (مثل ضربات البرق) تلقائيًا. علاوة على ذلك، تتضمن التصميمات الحديثة أجهزة استشعار لمراقبة الحالة تتنبأ بتدهور العزل قبل حدوث الفشل. في هذا الدليل التفصيلي، سوف نستكشف فيزياء انقراض القوس، ونقارن تقنيات الكسارات، ونقدم رؤى قابلة للتنفيذ بشأن الاختيار والاختبار. أنتج مصنعنا أكثر من 15000 وحدة من قواطع دوائر الجهد العالي للمرافق العالمية، ونحن نشارك أربعة عقود من الخبرة الميدانية لمساعدتك في بناء شبكة أكثر أمانًا ومرونة.

جدول المحتويات

• 1. لماذا يتطلب انقطاع تيار العطل قواطع دوائر الجهد العالي بدلاً من الصمامات؟
• 2. كيف تؤثر تقنيات التبريد القوسي المختلفة على أداء قواطع دوائر الجهد العالي؟
• 3. ما هي المعلمات الرئيسية التي تحدد قاطع دائرة الجهد العالي الموثوق به لاستخدام المحطات الفرعية؟
• 4. كيف يمكن للتوقيت المنتظم واختبارات مقاومة التلامس إطالة عمر قاطع دائرة الجهد العالي؟
• الأسئلة المتداولة (الأسئلة الشائعة)
• خاتمة

لماذا يتطلب انقطاع تيار العطل قواطع دوائر الجهد العالي بدلاً من الصمامات؟

عند حدوث ماس كهربائى على خط نقل، يمكن أن يرتفع التيار إلى 20 إلى 60 ضعف المستوى الطبيعي في أقل من دورة واحدة (16.7 مللي ثانية عند 60 هرتز). تستجيب الصمامات، رغم أنها غير مكلفة، عن طريق إذابة عنصر داخلي، مما يؤدي إلى إنشاء دائرة مفتوحة لا رجعة فيها. ومع ذلك، تعاني الصمامات من ثلاثة عيوب قاتلة لتطبيقات الجهد العالي: عدم القدرة على مقاطعة الأعطال المتعددة، وعدم وجود جهاز التحكم عن بعد، وضعف الأداء في ظل جهود الاسترداد العابرة العالية. تتغلب قواطع دوائر الجهد العالي على كل القيود من خلال الدقة الكهروميكانيكية. مصنعنا في Lugao Power Co.,Ltd. لقد وثقت أن قاطع دائرة الجهد العالي يمكن أن يقطع بنجاح ما يصل إلى 30 حدث خطأ قبل أن يتطلب استبدال جهة الاتصال، في حين أن المصهر سيحتاج إلى استبدال يدوي بعد كل عملية. يُترجم هذا الاختلاف إلى ساعات مقابل أسابيع من وقت الانقطاع في محطة فرعية بقدرة 138 كيلو فولت.

النظر في فيزياء انقراض القوس. عندما تنفصل وصلات القاطع، يتشكل قوس كهربائي، مما يحافظ على التيار من خلال الغاز المتأين. يجب ألا يفتح قاطع الدائرة الكهربائية عالي الجهد ميكانيكيًا فحسب، بل يجب أيضًا أن يقوم بإزالة تأين الفجوة بشكل أسرع من إعادة النظام. ويتحقق ذلك من خلال:

• فصل الاتصال عالي السرعة:تعمل سرعات الفتح التي تتراوح من 2 إلى 5 أمتار في الثانية على تمديد القوس، مما يزيد من مقاومته.
• التبريد حقن المتوسطة:تمتص قواطع الفراغ أو الغاز SF6 الإلكترونات من البلازما القوسية، مما يزيد من قوة العزل الكهربائي.
• شلال القوس وملفات الانفجار المغناطيسي:تقوم هذه المكونات بدفع القوس إلى ألواح مقسمة، وتقسيمه إلى أجزاء صغيرة تبرد بسرعة.
• إدارة جهد الاسترداد العابر (TRV):يتضمن قاطع دائرة الجهد العالي مكثفات ومقاومات متدرجة لتشكيل شكل موجة الجهد عبر فجوة الفتح، مما يمنع إعادة الاشتعال.

ومن منظور السلامة، فإن الفرق أكثر وضوحا. يمكن أن تنفجر الصمامات بعنف عند مقاطعة تيارات الصدع العالية، مما يؤدي إلى دفع المعدن المنصهر وشظايا السيراميك.قواطع دوائر الجهد العاليوعلى النقيض من ذلك، فهي محاطة بمبيتات معدنية مؤرضة مع فتحات تخفيف الضغط. أجرى مصنعنا اختبارًا مقارنًا: تفكك مصهر 38 كيلو فولت تعرض لعطل 25 كيلو أمبير، في حين نجح قاطع دائرة الجهد العالي LVB 145 كيلو فولت في إزالة خطأ 40 كيلو أمبير دون أي ضرر خارجي. بالإضافة إلى ذلك، تدعم القواطع الحديثة التعثر عن بعد عبر SCADA، مما يتيح للمرحلات الوقائية عزل الأخطاء في أقل من 3 دورات. تمنع هذه السرعة عدم استقرار المولد وتتجنب انهيار الجهد الذي يؤدي إلى انقطاع التيار الكهربائي. بالنسبة للمرافق، فإن القدرة على تقسيم الشبكة بسرعة باستخدام قواطع دوائر الجهد العالي هي الفرق بين انقطاع التيار الكهربائي المحلي والكارثة الإقليمية. وبالتالي، فإن الصمامات ببساطة لا يمكنها تلبية متطلبات السلامة والموثوقية لشبكات الجهد العالي الحديثة.

وأخيرا، فإن إدارة الأصول تفضل الكسارات. يوفر قاطع الدائرة الكهربائية ذات الجهد العالي تغذية راجعة مستمرة للحالة من خلال جهات الاتصال المساعدة وأجهزة مراقبة كثافة الغاز. تسمح هذه البيانات بالصيانة التنبؤية، في حين لا توفر الصمامات أي تحذير قبل الفشل. في شركة Lugao Power Co.,Ltd.، تدمج منصة Smart Breaker الخاصة بنا أجهزة استشعار إنترنت الأشياء التي تنبه المشغلين عندما يتجاوز تآكل التلامس 80 بالمائة، مما يضمن الاستبدال الاستباقي. هذا المستوى من الذكاء مستحيل مع الصمامات. لذلك، بالنسبة لأي شبكة أعلى من 15 كيلو فولت، فإن قاطع الدائرة الكهربائية عالي الجهد ليس أمرًا بالغ الأهمية فحسب، بل إنه مكلف قانونيًا وفقًا للمعايير الدولية (IEC 62271، IEEE C37). تتمثل مهمة مصنعنا في تقديم قواطع تجمع بين السرعة والقدرة على التحمل والذكاء التشخيصي، لأن سلامة الشبكة غير قابلة للتفاوض.

كيف تؤثر تقنيات التبريد القوسي المختلفة على أداء قواطع دوائر الجهد العالي؟

يعد اختيار وسط التبريد القوسي المناسب هو قرار التصميم الأكثر أهمية لأي قاطع دائرة عالي الجهد. والتكنولوجيات الثلاث السائدة اليوم هي SF6 (سداسي فلوريد الكبريت)، والفراغ، والنفط (الآن عفا عليه الزمن إلى حد كبير). ويقدم كل منها مزايا فريدة وتسويات فيما يتعلق بقدرة الانقطاع، وتكرار الصيانة، والأثر البيئي، والتكلفة. مصنعنا في Lugao Power Co.,Ltd. تنتج كلا من عائلات قواطع دوائر الجهد العالي SF6 والفراغ، والتي تغطي الفولتية من 12 كيلو فولت إلى 550 كيلو فولت. نقوم أدناه بتحليل كيفية تأثير كل تقنية على معلمات الأداء مثل انقطاع التيار وعدد العمليات وسرعة استعادة العزل الكهربائي.

• قواطع البخاخ SF6:تستخدم هذه الغازات SF6 المضغوطة كوسيلة للعزل والتبريد القوسي. عند جزء التلامس، يضغط مكبس متحرك SF6 ويوجه تدفق فوهة عالي السرعة عبر القوس. يتمتع SF6 بألفة إلكترونية استثنائية، حيث يمتص الإلكترونات الحرة من القوس ويعيد بناء قوة العزل الكهربائي بسرعة. تشمل المزايا قدرة فصل عالية جدًا (تصل إلى 80 كيلو أمبير متناظرة) وأداء ممتاز في ظل التبديل السعوي (على سبيل المثال، بنوك المكثفات). ومع ذلك، يعتبر SF6 أحد غازات الدفيئة القوية (قدرته على الاحتباس الحراري العالمي بمقدار 23,500 مرة من ثاني أكسيد الكربون). يخفف مصنعنا من هذه المشكلة من خلال أنظمة معالجة الغاز ذات الحلقة المغلقة ومعدلات التسرب أقل من 0.1 بالمائة سنويًا.

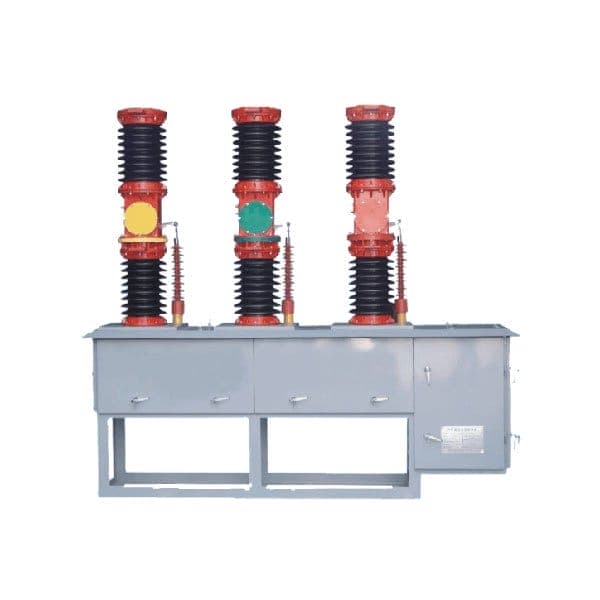

• قواطع دوائر الفراغ (VCB):في VCB، يتم وضع نقاط الاتصال في غرفة خزفية محكمة الغلق تم إخلاؤها إلى 10^-6 تور. عند فتح نقاط الاتصال، يتم الحفاظ على القوس فقط عن طريق البخار المعدني من نقاط الاتصال. عند الصفر الحالي، يتكثف البخار في أجزاء من الثانية، ويستعيد قوة العزل الكهربائي على الفور تقريبًا. وتشمل المزايا عمرًا كهربائيًا طويلًا للغاية (يصل إلى 30000 عملية عند التيار المقنن)، وعدم وجود غازات دفيئة، وصيانة منخفضة للغاية. القيد هو الجهد: تقنية التفريغ مجدية اقتصاديًا حتى 40.5 كيلو فولت. بالنسبة للجهد العالي، يلزم وجود قواطع فراغية متعددة على التوالي. يحقق قاطع الدائرة الكهربائية عالي الجهد من سلسلة VUB الخاص بمصنعنا لشبكات 38 كيلو فولت انقطاعًا بمقدار 31.5 كيلو أمبير بضربة تلامس 150 مم فقط، مما يتيح مجموعة المفاتيح الكهربائية المدمجة.
• الغازات الهجينة والبديلة:تشمل الابتكارات الحديثة الهواء النظيف (الهواء الجاف) ومزيج الفلورونيتريل (غازات g3) التي تحاكي أداء سادس فلوريد الكبريت مع تأثير أقل على البيئة. هذه تتطلب إدارة دقيقة للضغط ودرجة الحرارة ولكنها تكتسب القبول. شركة لوغاو للطاقة المحدودة تقدم الآن قاطع دائرة الجهد العالي الجاهز لـ g3 للعملاء الذين يبحثون عن محطات فرعية محايدة للكربون.

لتحديد الاختلافات، فكر في محطة فرعية نموذجية بقدرة 145 كيلو فولت تحتاج إلى قاطع لحماية الخطوط الهوائية. يوفر الكسارة المنتفخة SF6 قدرة كسر تبلغ 40 كيلو أمبير وعمر ميكانيكي يصل إلى 2000 عملية. سيتطلب البديل الفراغي لهذا الجهد ثلاثة قواطع متتالية، مما يزيد من التعقيد. ولذلك، يظل SF6 هو المهيمن على جهود النقل. للتوزيع (12 كيلو فولت إلى 36 كيلو فولت)، تُفضل قواطع الفراغ نظرًا لعدم صيانتها وقدرتها على التبديل المتكرر. ينتج مصنعنا خطًا من قواطع دوائر الجهد العالي المثبتة على عمود والتي حققت 20000 عملية ميدانية دون استبدال الاتصال.

يلخص الجدول أدناه خصائص الأداء عبر مجموعة منتجاتنا. لاحظ أن التحمل الحراري والميكانيكي يؤثر بشكل مباشر على التكلفة الإجمالية للملكية، وهو عامل حاسم لمشغلي الشبكة.

والأهم من ذلك، أن اختيار تكنولوجيا التبريد يفرض أيضًا أنظمة مساعدة. تتطلب قواطع SF6 مراقبة كثافة الغاز وفحوصات دورية للرطوبة، بينما تتطلب قواطع التفريغ فقط إشارة إلى تآكل التلامس عبر قياس الشوط. يتضمن مصنعنا واجهة رقمية على كل قاطع دائرة الجهد العالي لتبسيط عملية مراقبة الحالة. بالنسبة للعملاء الذين يقومون بالترقية من كسارات النفط، فإننا نقدم محولات مُحدثة تحافظ على آثار المحطات الفرعية الحالية مع تقديم أداء حديث. وفي نهاية المطاف، تعمل التكنولوجيا الصحيحة على الموازنة بين واجبات الأعطال والسياسة البيئية وتكلفة دورة الحياة. شركة لوغاو للطاقة المحدودة يتوفر مهندسون لإجراء دراسة مقارنة للتبريد القوسي لشبكتك المحددة.

ما هي المعلمات الرئيسية التي تحدد قاطع دائرة الجهد العالي الموثوق به لاستخدام المحطات الفرعية؟

يتطلب تحديد قاطع دائرة الجهد العالي فهم مجموعة من المعلمات الكهربائية والميكانيكية المترابطة. يجب على المهندسين ألا يأخذوا في الاعتبار الجهد والتيار المقنن فحسب، بل يجب أيضًا أن يأخذوا في الاعتبار الظواهر العابرة التي تحدث أثناء انقطاع الخطأ. لقد حدد مصنعنا ثمانية معايير مهمة يجب على كل مشتري تقييمها قبل الشراء. تؤثر هذه المعلمات بشكل مباشر على موثوقية الكسارة وهوامش الأمان والتنسيق مع أنظمة الحماية الحالية.

• الفولطية المقدرة (أور):الحد الأقصى لجهد جذر متوسط ​​التربيع الذي تم تصميم قاطع دائرة الجهد العالي من أجله. القيم القياسية النموذجية: 12، 24، 36، 72.5، 145، 245، 420، 550 كيلو فولت. اختر المستوى القياسي التالي أعلى من الحد الأقصى لجهد التشغيل لنظامك.
• تصنيف تيار كسر الدائرة القصيرة (Isc):الحد الأقصى لتيار خطأ rms المتماثل الذي يمكن للقاطع مقاطعته. القيم المشتركة: 25، 31.5، 40، 50، 63، 80 كيلو أمبير. يوصي مصنعنا بحساب الحد الأقصى لتيار العطل المتاح عند نقطة التثبيت وإضافة هامش أمان بنسبة 20 بالمائة.
• تصنيف الذروة الصمود الحالي (Ip):قيمة قمة الحلقة الرئيسية الأولى لتيار الصدع، عادةً ما تكون 2.5 إلى 2.7 مرة Isc. هذا يحدد القوة الميكانيكية لجهات الاتصال ومسار الحمل الحالي. يجب أن يتحمل قاطع الدائرة الكهربائية ذات الجهد العالي Ip دون تنافر أو لحام.
• تصنيف الوقت القصير الصمود الحالي (Ik):تيار جذر متوسط ​​التربيع الذي يمكن للقاطع حمله لمدة ثانية واحدة دون حدوث ضرر. عادة ما يساوي Isc. يضمن ذلك بقاء القاطع مغلقًا أثناء حدوث خطأ إذا أدى مرحل الحماية إلى تأخير الرحلة.
• خصائص جهد الاسترداد العابر (TRV):الجهد الذي يظهر عبر ملامسات القاطع بعد الصفر الحالي. يجب أن تكون ذروة TRV ومعدل الارتفاع ضمن قدرة الكسارة. يوفر مصنعنا منحنيات TRV لكل نموذج من قواطع دوائر الجهد العالي، المتوافقة مع تكوينات الشبكة النموذجية (عطل المحطات الطرفية، خطأ الخط القصير).
• تسلسل التشغيل (O - t - CO - t' - CO):يحدد دورة العمل. تسلسل الإغلاق التلقائي القياسي: فتح (انقطاع الخطأ)، 0.3 ثانية، إغلاق عند الخطأ، فتح مرة أخرى، 3 دقائق، إغلاق وفتح. تم اختبار قاطع الدائرة الكهربائية عالي الجهد الخاص بنا للتأكد من وجود O 0.3s CO 3min CO عند تيار خطأ بنسبة 100 بالمائة.
• التحمل الميكانيكي (الفئة M1 أو M2):تتطلب فئة M2 10000 عملية ميكانيكية دون فشل. تتجاوز قواطع SF6 الخاصة بمصنعنا 12000 عملية، بينما تتجاوز نماذج التفريغ 30000 عملية.
• التحمل الكهربائي (الفئة E1 أو E2):فئة E2 تعني عدم الحاجة إلى صيانة للاتصالات الكهربائية طوال العمر في ظل ظروف الخدمة العادية. تم تصنيف قاطع الدائرة الكهربائية عالي الجهد الخاص بنا بـ E2، مما يقلل بشكل كبير من تكلفة دورة الحياة.

بالإضافة إلى هذه المعلمات القياسية، تعد الميزات الإضافية مثل دوائر السخان للبيئات ذات درجات الحرارة المنخفضة، وأنظمة مكافحة التكثيف، ومؤشرات الموقع البعيد ضرورية للموثوقية. يقوم مصنعنا بدمج هذه العناصر في كل قواطع دوائر الجهد العالي التي يتم شحنها إلى المناخات الباردة. هناك معلمة أخرى غالبًا ما يتم تجاهلها وهي وقت المقاطعة (من أمر الرحلة إلى انقراض القوس). تحقق القواطع الحديثة 1.5 إلى 3 دورات (25 إلى 50 مللي ثانية). يؤدي الانقطاع الأسرع إلى تقليل طاقة الأعطال ويحد من تلف المحولات والكابلات.

للحصول على مثال عملي، فكر في قيام إحدى المرافق بترقية محطة فرعية بقدرة 138 كيلو فولت مع تيار خطأ أقصى محسوب يبلغ 38 كيلو أمبير متماثل. يجب عليهم اختيار قاطع دائرة الجهد العالي مع Ur=145kV، Isc=40kA، Ip=104kA (40kA x 2.6)، قدرة TRV تبلغ 1.3 pu لكل IEEE C37.09، والتحمل الميكانيكي M2.شركة لوغاو للطاقة المحدودة. تقدم طراز LVB 145 الذي يتطابق تمامًا مع هذه المواصفات، مع ميزات إضافية مثل مقسمات الجهد الكهربي المدمجة للتبديل المتزامن. نحن نقدم أيضًا جدول بيانات لقائمة مرجعية للمعلمات لتبسيط المقارنة بين البائعين المتعددين. يؤدي استخدام معلمات غير صحيحة إلى تآكل التلامس المبكر أو حتى الفشل الكارثي أثناء حدوث خطأ. ولذلك، ينصح مصنعنا بشدة بالتشاور مع مهندسي التطبيقات لدينا قبل وضع اللمسات النهائية على المواصفات.

كيف يمكن لاختبارات التوقيت ومقاومة التلامس المنتظمة إطالة عمر قاطع الدائرة الكهربائية ذات الجهد العالي؟

قد يظل قاطع الدائرة الكهربائية عالي الجهد خاملاً لعدة أشهر، ومع ذلك يجب أن يعمل بشكل لا تشوبه شائبة عند حدوث خطأ. ولذلك، فإن الصيانة التنبؤية من خلال الاختبار الدوري ليست اختيارية ولكنها ضرورية. يوفر اختباران القيمة التشخيصية الأكثر: التوقيت الديناميكي (تحليل منحنى السفر) ومقاومة الاتصال الثابتة (قياس الأوم الصغير). قام مصنعنا بتحليل سجلات الصيانة من 500 محطة فرعية ووجد أن القواطع التي يتم اختبارها سنويًا تظهر حالات فشل أقل بنسبة 78 بالمائة من تلك التي يتم اختبارها كل 5 سنوات. نوضح أدناه بالتفصيل كيفية عمل كل اختبار وكيفية تفسير النتائج.

• اختبار توقيت الاتصال:باستخدام مؤقت رقمي ومحول سفر، يسجل هذا الاختبار الوقت من أمر الرحلة إلى فصل جهة الاتصال، ومن الانفصال إلى وضع الفتح الكامل. يقيس أيضًا وقت الإغلاق وارتداد الاتصال. يجب أن يكون وقت فتح قاطع الدائرة الكهربائية عالي الجهد الصحي في حدود ±10 بالمائة من قيم المصنع (على سبيل المثال، 35 مللي ثانية ±3.5 مللي ثانية). إذا زاد وقت الفتح بنسبة تزيد عن 15 بالمائة، فهذا يشير إلى تآكل الآلية أو انخفاض الضغط الهيدروليكي. يوفر مصنعنا منحنيات التوقيت الأساسية لكل قاطع دائرة الجهد العالي الذي يتم شحنه.
• مقاومة الاتصال الرئيسية (اختبار العاصمة ميليوهم):يقوم مقياس أوم صغير ذو مقاومة منخفضة بحقن 100 أمبير تيار مستمر عبر نقاط الاتصال المغلقة. تُظهر الاتصالات النظيفة مقاومة أقل من 50 ميكرو أوم عادةً لقواطع SF6 وأقل من 30 ميكرو أوم لقواطع الفراغ. ارتفاع المقاومة يشير إلى تأليب أو الأكسدة. عندما تتضاعف المقاومة من خط الأساس، يجب جدولة استبدال جهة الاتصال. يوصي مصنعنا بهذا الاختبار سنويًا للقواطع الحرجة.
• تحليل الحركة:باستخدام مستشعر السكتة الدماغية، نقيس سرعة التلامس أثناء الفتح والإغلاق. السرعة الكافية (على سبيل المثال، سرعة فتح 2.5 م/ث لقاطع 145 كيلو فولت) تضمن التبريد المناسب للقوس. قد تشير السرعة البطيئة إلى روابط ربط أو انخفاض ضغط الغاز. شركة لوغاو للطاقة المحدودة يمكن للمحللات المحمولة إجراء هذا الاختبار دون تفكيك القاطع.
• اختبارات مقاومة العزل والعزل الكهربائي:قم بتطبيق جهد مقنن 1.5x عبر جهات الاتصال المفتوحة وعلى الأرض. يشير أي انخفاض أقل من 1 كيلو فولت لكل ميكروفاراد إلى التلوث أو دخول الرطوبة. بالنسبة لكسارات SF6، يجب أن يظل محتوى رطوبة الغاز أقل من 150 جزء في المليون من حيث الحجم.

بالإضافة إلى الاختبارات الكهربائية، تعد الفحوصات الميكانيكية لآليات التشغيل (المشحونة بنابض أو الهيدروليكية أو الهوائية) أمرًا حيويًا. يقوم مصنعنا بتصميم خراطيش مشغلات معيارية يمكن تبديلها في أقل من ساعتين، مما يقلل من وقت التوقف عن العمل. ومع ذلك، حتى أفضل آلية تفشل في حالة تصلب التشحيم. نوصي بتمرين قاطع دائرة الجهد العالي (عملية إغلاق مفتوحة واحدة) كل 6 أشهر أثناء فترات الخمول. يؤدي هذا إلى إعادة توزيع الشحوم وتلميع الاتصالات.

من منظور التكلفة والفوائد، يتكلف اختبار التوقيت الواحد حوالي 300 إلى 800 دولار لكل قاطع، في حين أن استبدال قاطع دائرة الجهد العالي الفاشل في حالة الطوارئ يمكن أن يتجاوز 50000 دولار بالإضافة إلى خسائر إيرادات الانقطاع. علاوة على ذلك، تتبنى المرافق بشكل متزايد أنظمة مراقبة عبر الإنترنت تقوم بإجراء تحليل مستمر للتوقيت والمقاومة باستخدام أجهزة استشعار الألياف الضوئية. تشتمل حزمة Smart Breaker الخاصة بمصنعنا على محول طاقة دائم وشاشة عرض محلية تحذر المشغلين عند انحراف المعلمات. على سبيل المثال، إذا ارتفعت مقاومة التلامس من 40 إلى 70 ميكرو أوم على مدار 18 شهرًا، يقوم النظام بإنشاء تنبيه للصيانة المجدولة. يعمل هذا النهج القائم على الحالة على إطالة العمر بنسبة تصل إلى 50 بالمائة مقارنة بالاستبدال المعتمد على الوقت. لتنفيذ برنامج اختبار قوي، يقدم مصنعنا التدريب للفنيين المحليين ويوفر نماذج اختبار مفصلة. تذكر أن قاطع الدائرة الكهربائية عالي الجهد الذي يجتاز اختبارات منتظمة سيحمي شبكتك لمدة ثلاثة عقود أو أكثر. في Lugao، ندعم ذلك بضمان أداء لمدة 25 عامًا على قواطع السلسلة المميزة لدينا.

الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: هل يمكن لقاطع دائرة الجهد العالي إزالة العطل بشكل أسرع من الدورة، ولماذا تعتبر السرعة مهمة لسلامة الشبكة؟

الإجابة: نعم، تعمل قواطع الدائرة الكهربائية الحديثة ذات الجهد العالي على إزالة الأخطاء خلال 1.5 إلى 2 دورة (25 إلى 33 مللي ثانية لأنظمة 60 هرتز). تعد السرعة أمرًا بالغ الأهمية لأنه كلما طال أمد الخطأ، زاد الضغط الحراري والميكانيكي على المحولات والكابلات والمولدات. يمكن أن يؤدي التأخير بمقدار 100 مللي ثانية إلى زيادة طاقة الصدع بنسبة 400 بالمائة، مما يؤدي إلى تشوه الملفات في محولات الطاقة واحتمال نشوب حريق. علاوة على ذلك، فإن الإزالة السريعة تمنع انتشار انخفاضات الجهد عبر الشبكة، وبالتالي الحفاظ على استقرار الأحمال القريبة. يحقق قاطع الدائرة الكهربائية ذو الجهد العالي SF6 بقدرة 145 كيلو فولت في مصنعنا فترة انقطاع دورتين، مما يلبي متطلبات المرافق الأكثر صرامة لتحقيق الاستقرار العابر.

السؤال 2: كم مرة يجب استبدال قاطع الدائرة الكهربائية ذات الجهد العالي، وما هي علامات نهاية العمر التي يجب على المشغلين مراقبتها؟

الإجابة: عادةً ما يستمر قاطع الدائرة الكهربائية ذات الجهد العالي الذي يتم صيانته جيدًا لمدة تتراوح من 25 إلى 40 عامًا، اعتمادًا على تكرار الخطأ والظروف البيئية. تتضمن علامات نهاية العمر الافتراضي: مقاومة تلامس عالية باستمرار (أكثر من 150 ميكرو أوم لقاطع 145 كيلو فولت)، وضجيج غير طبيعي أثناء التشغيل (طحن أو شحن زنبركي متأخر)، وتسرب غاز خارجي مرئي (انخفاض ضغط SF6 أقل من 0.4 ميجا باسكال)، والفشل في تلبية مواصفات التوقيت بأكثر من 20 بالمائة. وأيضًا، إذا انخفضت مقاومة العزل إلى أقل من 1000 ميغا أوم، فستتعرض سلامة العزل الكهربائي للخطر. شركة لوغاو للطاقة المحدودة توصي بإجراء إصلاح شامل بعد 10000 عملية ميكانيكية أو عندما تظهر التشخيصات التنبؤية أن تآكل التلامس يتجاوز 80 بالمائة. يمكن لرسم خرائط التفريغ الجزئي أيضًا اكتشاف العيوب الداخلية قبل حدوث فشل كارثي.

السؤال 3: لماذا لا تزال قواطع دوائر الجهد العالي SF6 مستخدمة على نطاق واسع على الرغم من المخاوف البيئية؟

الإجابة: يظل SF6 هو المهيمن لأنه لا يوجد غاز منفرد آخر يضاهي مزيجه من قوة العزل الكهربائي العالية (3 أضعاف قوة الهواء عند نفس الضغط)، والقدرة الممتازة على التبريد القوسي، والتوصيل الحراري. بالنسبة للجهود الكهربائية التي تزيد عن 72.5 كيلو فولت، يقدم SF6 الحل الأكثر إحكاما وموثوقية. ومع ذلك، فإن الصناعة تعالج احتمالات الاحتباس الحراري العالية (قدرة الاحترار العالمي = 23,500) من خلال ممارسات معالجة الغاز المحسنة: تتميز الكسارات الحديثة بمعدلات تسرب أقل من 0.1 بالمائة سنويًا، وتستعيد برامج إعادة التدوير سادس فلوريد الكبريت في نهاية العمر. علاوة على ذلك، فإن البدائل الجديدة مثل غاز g3 (مزيج الفلورونيتريل) تقلل من القدرة على إحداث الاحترار العالمي بنسبة 98 بالمائة مع الحفاظ على أداء مماثل. شركة لوغاو للطاقة المحدودة توفر الآن قاطع دائرة الجهد العالي الجاهز لـ g3 للمشروعات الحساسة بيئيًا، ولكن بالنسبة للبنية التحتية الحالية، يظل SF6 مع مراقبة التسرب هو الخيار الأكثر عملية.

السؤال 4: هل يمكن استخدام قاطع دائرة الجهد العالي لتبديل الحمل يوميًا، أم أنه فقط للحماية من الأخطاء؟

الإجابة: نعم، تم تصنيف العديد من قواطع دوائر الجهد العالي لتبديل تيار الحمل اليومي (الفئة C2 أو أعلى). ومع ذلك، يؤدي تبديل الحمل المتكرر إلى تآكل التلامس من الانحناء أثناء كل عملية مفتوحة، لذا فإن القواطع المستخدمة للتبديل اليومي (على سبيل المثال، بنوك المكثفات أو تبديل المفاعل) تتطلب قدرة تحمل كهربائية أعلى (الفئة E2) وربما مقاومات قبل الإدخال للحد من الجهد الزائد. بالنسبة للتطبيقات التي تتطلب الآلاف من عمليات التبديل سنويًا، تكون قواطع الفراغ متفوقة نظرًا لعمرها الكهربائي الممتد. تم تصميم قاطع الدائرة الكهربائية عالي الجهد VUB الخاص بمصنعنا خصيصًا للتبديل اليومي لما يصل إلى 30000 عملية. استشر دائمًا فئة عمل القاطع وتجنب استخدام قاطع الأعطال للأغراض العامة للتبديل المتكرر للأحمال، حيث سيحدث تآكل التلامس المبكر.

السؤال 5: ما هي إجراءات السلامة التي يجب اتباعها قبل تشغيل قاطع دائرة الجهد العالي يدويًا في إحدى المحطات الفرعية؟

الإجابة: قبل أي عملية تشغيل يدوية، اتبع بروتوكول السلامة المكون من خمس خطوات: 1) احصل على أمر التبديل من مركز التحكم وتحقق من موضع القاطع عبر SCADA. 2) قم بإلغاء تنشيط دوائر التحكم المحلية وتطبيق علامة القفل على محرك الشحن الزنبركي. 3) تحقق باستخدام كاشف الجهد الكهربي من فصل الطاقة عن كلا جانبي قاطع دائرة الجهد العالي أو أن مفاتيح الفصل مفتوحة. 4) ارتداء معدات الوقاية الشخصية ذات التصنيف القوسي (بدلة كالوري/سم²، ودرع الوجه، والقفازات ذات الجهد الكهربي). 5) استخدم ذراعًا يدويًا عن بعد إذا كان الكسارة تحتوي على مقبض شحن يدوي، واقفًا على الجانب لتجنب انفجار القوس. لا تتجاوز أبدًا التشابكات أو تحاول الضغط على قاطع يُظهر مقاومة ميكانيكية. شركة لوغاو للطاقة المحدودة يوفر مقطع فيديو تفصيليًا للسلامة مع كل تسليم لقواطع دوائر الجهد العالي، مما يعزز أن سلامة المشغل لها أهمية قصوى.

الخلاصة: قم بتعزيز مرونة شبكتك باستخدام قواطع دوائر الجهد العالي لدينا

قواطع دوائر الجهد العالي هي خط الدفاع الأول عن الشبكات الكهربائية، حيث تجمع بين العمل الميكانيكي عالي السرعة وفيزياء انقراض القوس المتطورة. ومن منع انقطاع التيار الكهربائي المتتالي إلى تمكين تكامل الطاقة المتجددة، لا يمكن المبالغة في تقدير دورها. كما ذكرنا بالتفصيل، يعد الاختيار المناسب بناءً على المعلمات المقدرة والتوقيت الروتيني واختبارات مقاومة التلامس وفهم تقنيات التبريد من الممارسات الأساسية. شركة لوغاو للطاقة المحدودة تعمل في مجال هندسة وتصنيع قواطع دوائر الجهد العالي منذ أربعة عقود، حيث قامت بتسليم أكثر من 30000 وحدة إلى المرافق والصناعات في 50 دولة. يستخدم مصنعنا اللحام الآلي، واختبار تسرب SF6 حتى 1e-6 ملي بارل/ثانية، واختبارات قبول مصنع التجميع الكامل وفقًا لمعايير IEC وANSI.
