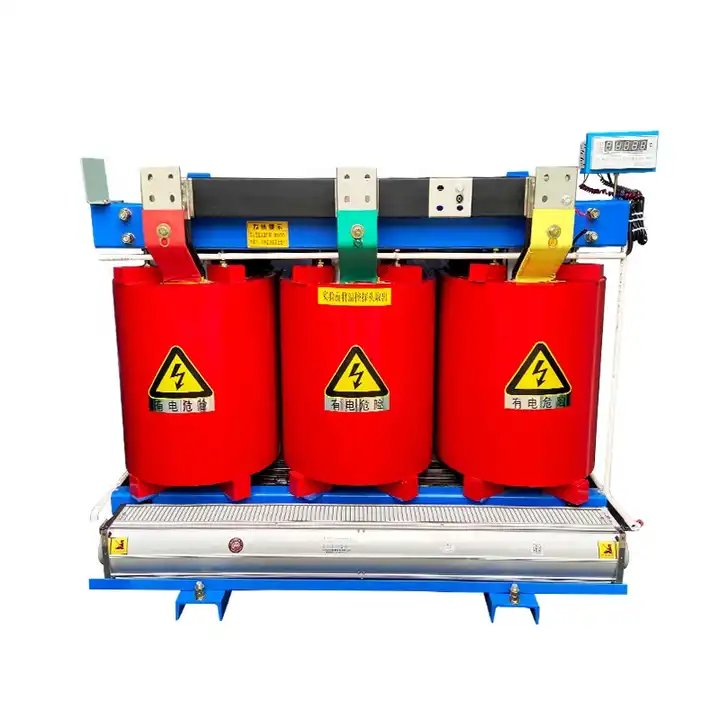

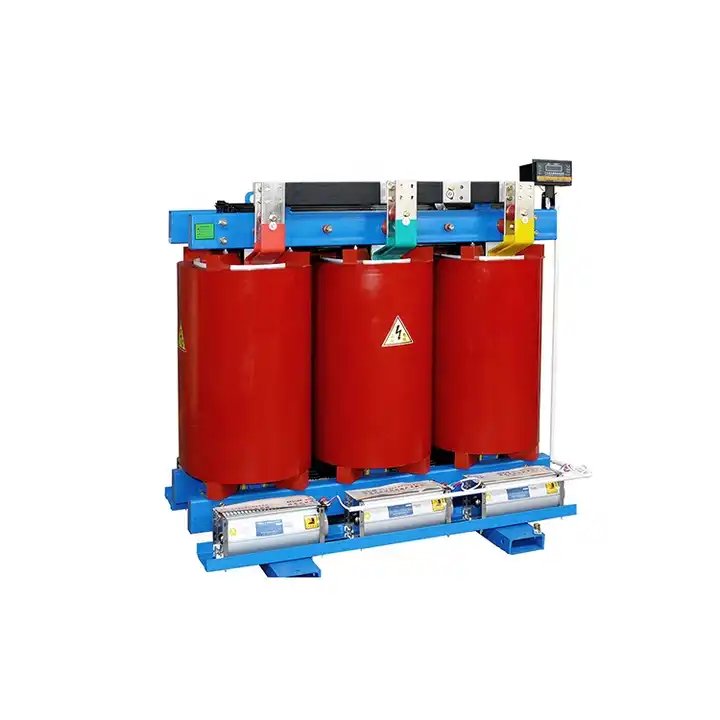

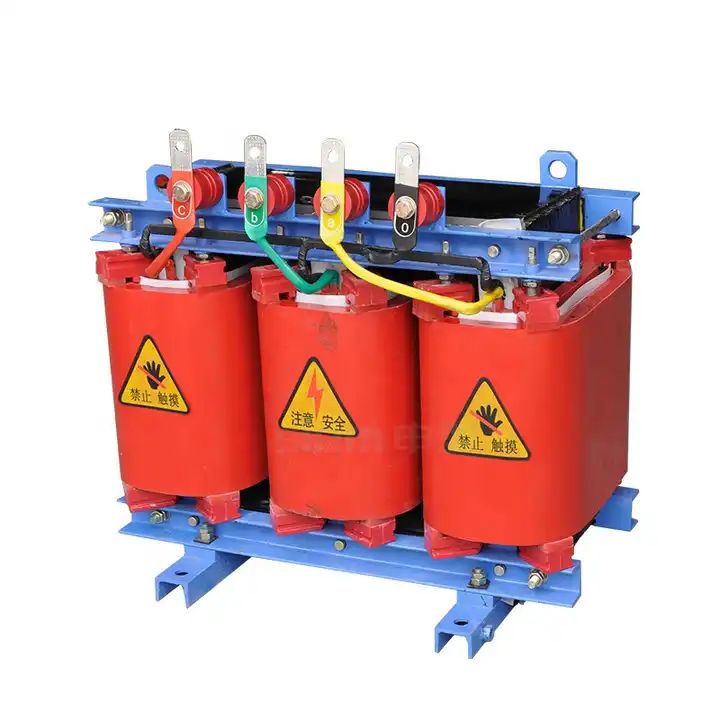

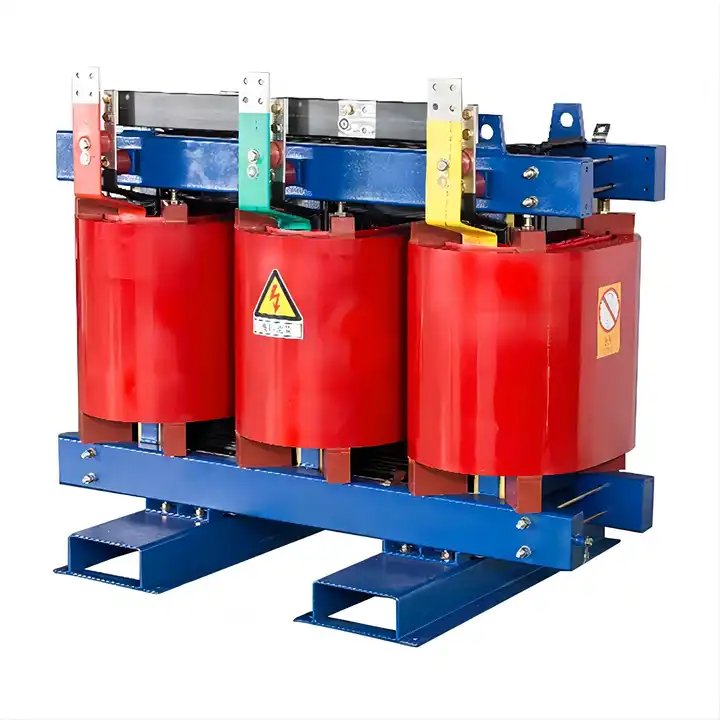

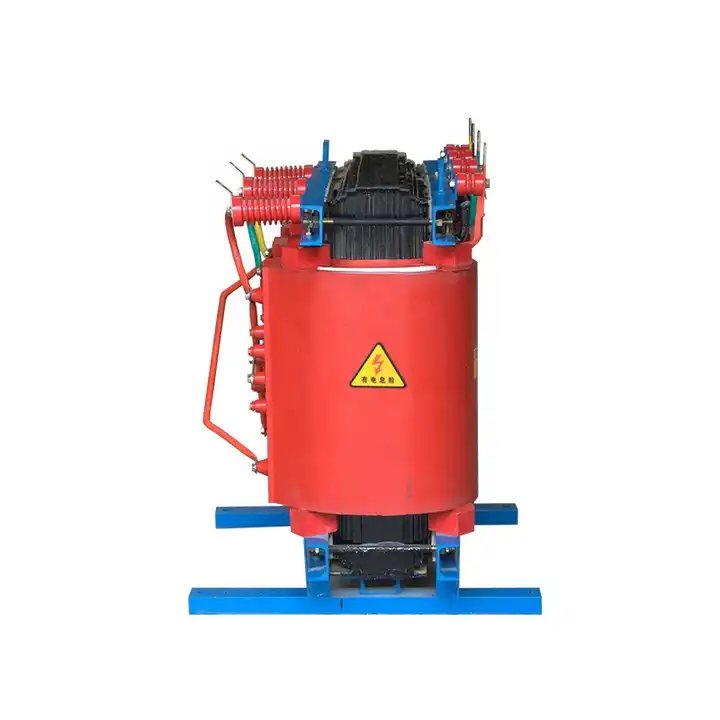

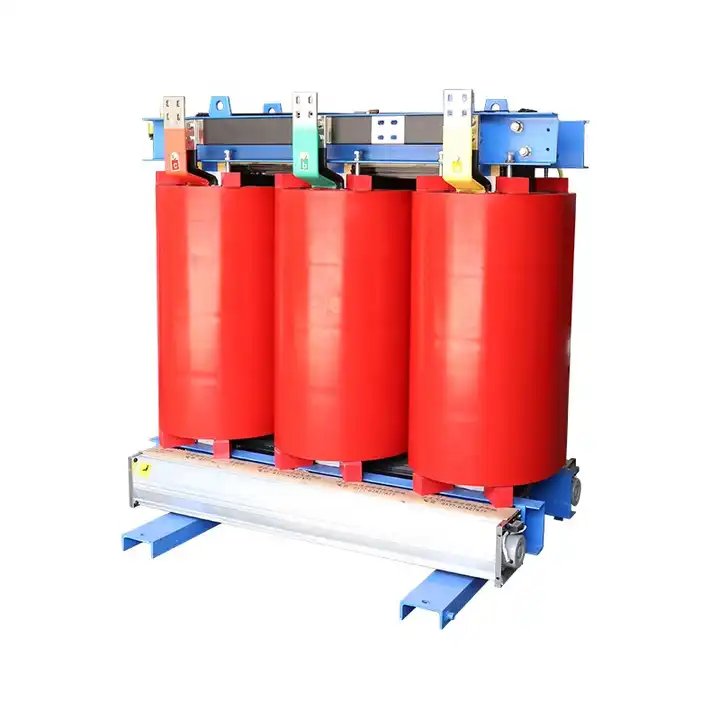

محول النوع الجاف من الراتنج المصبوب 11 كيلو فولت

يتميز Lu Gao باعتباره أحد مصنعي المحولات من النوع الجاف من الراتنج المصبوب 11KV، المحول من النوع الجاف المتوافق مع معايير IEC726 وGB/T10228-1997، بمجموعة رائعة من السمات. ولا تشمل هذه المزايا انخفاض الخسارة والبنية المدمجة وخفيفة الوزن فحسب، بل تشمل أيضًا الحد الأدنى من مستوى الضوضاء ومقاومة الرطوبة والقوة الميكانيكية العالية ومقاومة اللهب وقدرة التحميل الزائد القوية ومستوى منخفض من التفريغ الجزئي. تجد هذه المحولات قابلية تطبيق واسعة في أنظمة نقل وتوزيع الطاقة، خاصة في مراكز الأحمال الثقيلة والمواقع ذات المتطلبات الصارمة للحماية من الحرائق، مما يجعلها خيارًا متعدد الاستخدامات وموثوقًا لبيئات التشغيل المتنوعة.

إرسال استفسار

وصف المنتج

Lu Gao عبارة عن موردي محولات من النوع الجاف من الراتنج المصبوب بقدرة 11 كيلو فولت، ويتميز المحول من النوع الجاف غير المغلف بصفاته متعددة الأوجه، مع التركيز القوي على السلامة والموثوقية وكفاءة الطاقة والحماية من الحرائق وميزات مضادة للانفجار، إلى جانب الميزة الإضافية للصيانة البسيطة. يتم تعزيز فعالية المحولات من النوع الجاف بشكل أكبر من خلال هيكل الملف المصمم بدقة وعملية معالجة التشريب الفراغي، مما يضمن الحصانة ضد التفريغ الجزئي ويمنع أي انخفاض في مستويات العزل طوال فترة صلاحيته بأكملها. تؤكد عمليات التأهيل الصارمة التي أجراها كل من المكتب الوطني للميكانيكا والصناعية وشركة الطاقة الوطنية على امتثال المحولات من النوع الجاف للمعايير الوطنية.

أثبت هذا المحول من النوع الجاف أنه قابل للتكيف بشكل كبير مع البيئات الصعبة التي تتميز بمتطلبات مقاومة الحريق الصارمة، والأحمال المتقلبة، ونقص التهوية، والمساحات الضيقة، والأوساخ، والرطوبة. يمتد تنوعها إلى أماكن متنوعة مثل حقول محطات الطاقة وأنظمة مترو الأنفاق والمرافق المعدنية والمستشفيات والمباني الشاهقة ومراكز الشحن والمناطق السكنية المزدحمة والبيئات المتخصصة مثل الصناعات البتروكيماوية ومحطات الطاقة النووية والغواصات النووية. على وجه التحديد، في مجالات محطات الطاقة، يلعب المحول من النوع الجاف غير المغلف دورًا حاسمًا في الحفاظ على السلامة والموثوقية وكفاءة الطاقة، مما يجعله مكونًا لا غنى عنه في البنية التحتية للمحطة. إن التصميم القوي للمحول من النوع الجاف وميزاته الشاملة يجعله حلاً مثاليًا لمواجهة التحديات الفريدة التي تطرحها مجموعة متنوعة من السيناريوهات التشغيلية، مما يساهم في الكفاءة والسلامة الشاملة لمحطة الطاقة.

بيئة تشغيل المحولات من النوع الجاف من الراتنج المصبوب بقدرة 11 كيلو فولت

1. الارتفاع عن سطح البحر أقل من 1000 متر.

2. أعلى درجة حرارة للهواء +40 درجة مئوية

3.أعلى متوسط يومي لدرجة حرارة الهواء +30 درجة مئوية

4.أعلى متوسط سنوي لدرجة حرارة الهواء +20 فولت

5. أدنى درجة حرارة للهواء الخارجي -25 درجة مئوية

6. موقع التركيب: مناسب للتركيب في المناطق الخالية من مخاطر الحريق أو الانفجار أو التلوث الكبير أو التآكل الكيميائي أو الاهتزاز المفرط سواء في الداخل أو الخارج.

خصائص المحولات من النوع الجاف من الراتنج المصبوب 11KV

1. تم تصميم المحولات من النوع الجاف لتعمل ضمن حدود درجة الحرارة المحددة. يجب أن تكون كل من درجة الحرارة المحيطة ودرجة حرارة التشغيل للمحولات من النوع الجاف ضمن نطاقات مقبولة لمنع ارتفاع درجة الحرارة. يشمل نطاق درجة الحرارة المحدد أعلى درجة حرارة هواء +40 درجة مئوية، وأعلى متوسط درجة حرارة هواء يومية +30 درجة مئوية، وأعلى متوسط سنوي لدرجة حرارة الهواء +20 درجة مئوية.

الارتفاع والظروف الجوية:

2. المحولات من النوع الجاف يجب أن تعمل على ارتفاعات أقل من 1000م فوق سطح البحر. بالإضافة إلى ذلك، ينبغي النظر في درجات الحرارة القصوى المحددة، بما في ذلك أدنى درجة حرارة للهواء الخارجي تبلغ -25 درجة مئوية، لضمان الأداء الأمثل في ظل الظروف الجوية المختلفة.

3. التهوية الكافية ضرورية للمحولات من النوع الجاف. ويجب تركيبها في مناطق ذات تدفق هواء مناسب لتبديد الحرارة المتولدة أثناء التشغيل.

4. المحولات من النوع الجاف أكثر مقاومة للرطوبة من المحولات المغمورة بالزيت، ولكن الرطوبة الزائدة يمكن أن تؤثر على أدائها. يجب حمايتهم من التعرض لفترات طويلة للرطوبة العالية أو الظروف الرطبة.

5. يجب تشغيل المحولات من النوع الجاف ضمن حدود الأحمال المحددة لها. يمكن أن يؤثر التحميل الزائد أو التحميل الزائد المتكرر على الكفاءة ويساهم في التآكل المبكر.

6. يجب أن تكون التقلبات في جهد الإدخال ضمن التسامح المحدد للمحولات من النوع الجاف لضمان أداء مستقر وموثوق.

7. ينبغي اتخاذ تدابير الحماية للتخفيف من تأثير التوافقيات، وتراجع الجهد، وغيرها من قضايا جودة الطاقة على المحولات من النوع الجاف.

8. يجب مراعاة البيئة التي يتم فيها تركيب المحولات من النوع الجاف. ويجب حمايتها من الغبار والمواد المسببة للتآكل والعوامل البيئية الأخرى التي قد تؤثر على سلامتها.

9. الصيانة المنتظمة، وفقًا لتوصيات الشركة المصنعة، أمر بالغ الأهمية لاستمرار موثوقية المحولات من النوع الجاف. قد يشمل ذلك عمليات التفتيش والتنظيف والاختبار.

10. يجب تشغيل المحولات من النوع الجاف ضمن سعة التحميل الزائد المحددة لها عند الحاجة. قد يؤدي تجاوز سعة التحميل الزائد لفترات طويلة إلى ارتفاع درجة الحرارة والتدهور.

11. المحولات من النوع الجاف معروفة بمستويات الضوضاء المنخفضة. تأكد من أن المحولات من النوع الجاف تعمل ضمن حدود الضوضاء المقبولة، خاصة في البيئات التي تشكل الضوضاء فيها مصدر قلق.

12.يجب تركيب المحولات الجافة في المناطق الخالية من مخاطر الحريق أو الانفجار أو التلوث الكبير أو التآكل الكيميائي أو الاهتزاز المفرط سواء في الداخل أو الخارج. وهذا يضمن سلامة وأداء المحولات من النوع الجاف في مجموعة متنوعة من بيئات التثبيت. قم دائمًا بالرجوع إلى وثائق الشركة المصنعة للحصول على إرشادات محددة تتعلق بنموذج محولات النوع الجاف المستخدمة.

مواصفات المحولات من النوع الجاف من الراتنج المصبوب 11KV

البيانات الفنية لمحول الطاقة من النوع الجاف بقدرة 11 كيلو فولت SGB10 فئة H لحماية البيئة
				الخسارة (كيلوواط)						(مم)			(مم)
القدرة المقدرة	مجموعة الجهد (كيلو فولت)		طريقة الاتصال		(145)	عدم التحميل الحالي	مقاومة	مستوى العزل	وزن	(ل)	(ث)	(ح)	(ل)	(ث)	(ح)
(كيلو فولت أمبير)	الجهد العالي	LV	طريقة الاتصال	عدم التحميل	حمولة	%	%		(كجم)	البعد			البعد المخطط التفصيلي مع الغلاف الواقي
80				0.37	1.75	2.2			490	950	550	910	1250	1000	1330
100				0.4	2.17	2			520	950	600	910	1280	1100	1330
125				0.47	2.59	1.8			650	970	600	920	1300	1050	1350
160				0.545	3.1	1.8			740	1000	710	965	1330	1050	1350
200				0.625	3.97	1.6	4		850	1040	710	990	1360	1100	1400
250	11			0.72	4.68	1.6			1005	1090	710	1045	1400	1150	1450
315	11			0.88	5.61	1.4			1270	1120	710	1120	1500	1200	1500
400	10	0.4	داين11	0.975	6.63	1.4		واو/واو	1470	1240	850	1185	1600	1250	1600
500	10		ين0	1.16	7.95	1.4			1750	1290	850	1220	1650	1300	1650
630	6.3			1.3	9.78	1.2			1900	1500	870	1370	1850	1300	1650
800	6			1.52	11.56	1.2			2290	1550	870	1570	1900	1300	1800
1000				1.77	13.35	1.1			2700	1600	870	1665	1950	1300	1950
1250				2.09	15.64	1.1	6		3130	1680	1120	1765	2050	1350	2000
1600				2.45	18.11	1.1			3740	1750	1120	1860	2100	1400	2100
2000				3.32	21.25	1			4500	1870	1120	1880	2150	1500	2200
2500				4	24.74	1			5340	2120	1120	1950	2400	1500	2200
(ملاحظة): (نطاق التنصت للجهد العالي) ±4×2.5% أو ±3×2.5%، التردد: 50 هرتز.
