الوحدة الرئيسية للحلقة الكهربائية ذات الجهد المتوسط ​​SF6 المعزولة بالكامل والمفاتيح الكهربائية المدمجة

تعد مجموعة المفاتيح الكهربائية المدمجة ذات الجهد المتوسط ​​SF6 المعزولة بالكامل والحلقية الكهربائية الرئيسية المنتج الرئيسي لشركة Lugao. يتميز بتصميم مغلق تمامًا ولا يحتاج إلى صيانة، ويمكنه توفير توزيع الطاقة لشبكات الطاقة 12 كيلو فولت، و24 كيلو فولت، و36 كيلو فولت في جميع أنحاء العالم. تتوافق هذه الوحدة الرئيسية الحلقية أيضًا مع الشهادات الدولية مثل CE، ISO، وIEC. كمورد محترف للمفاتيح الكهربائية، فإن مجموعة المفاتيح الكهربائية المعزولة بـ SF6 من Lugao تعزل تمامًا جميع المكونات ذات الجهد العالي عن البيئة الخارجية. يضمن هيكلها المغلق بالمعدن التشغيل الآمن في ظل الظروف الأكثر تطلبًا، بدءًا من المحطات الفرعية تحت الأرض وحتى المرافق الساحلية.

المعلمات التقنية الرئيسية

رسم تخطيطي نموذجي:

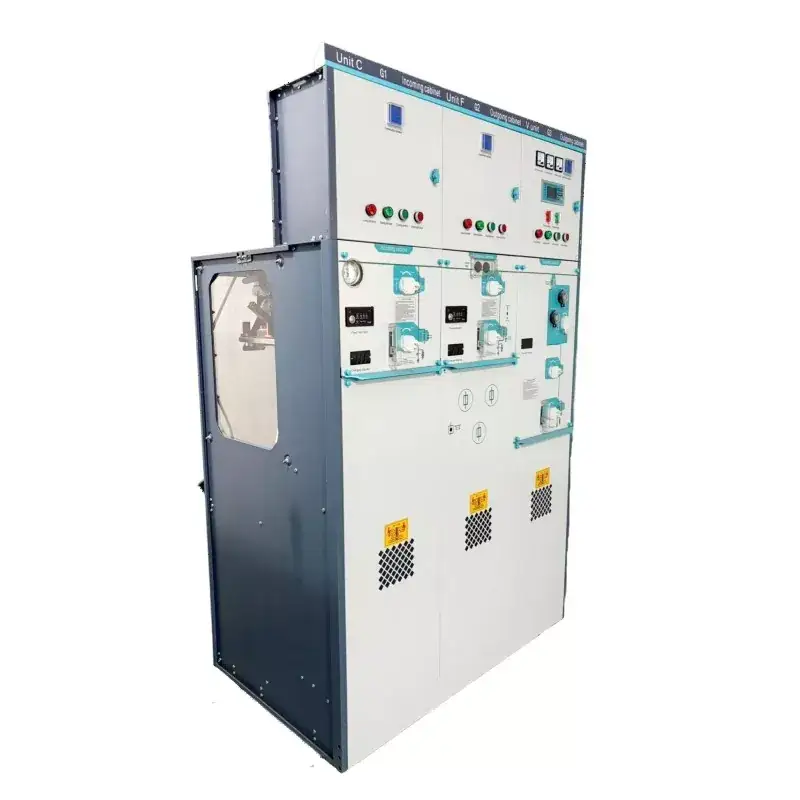

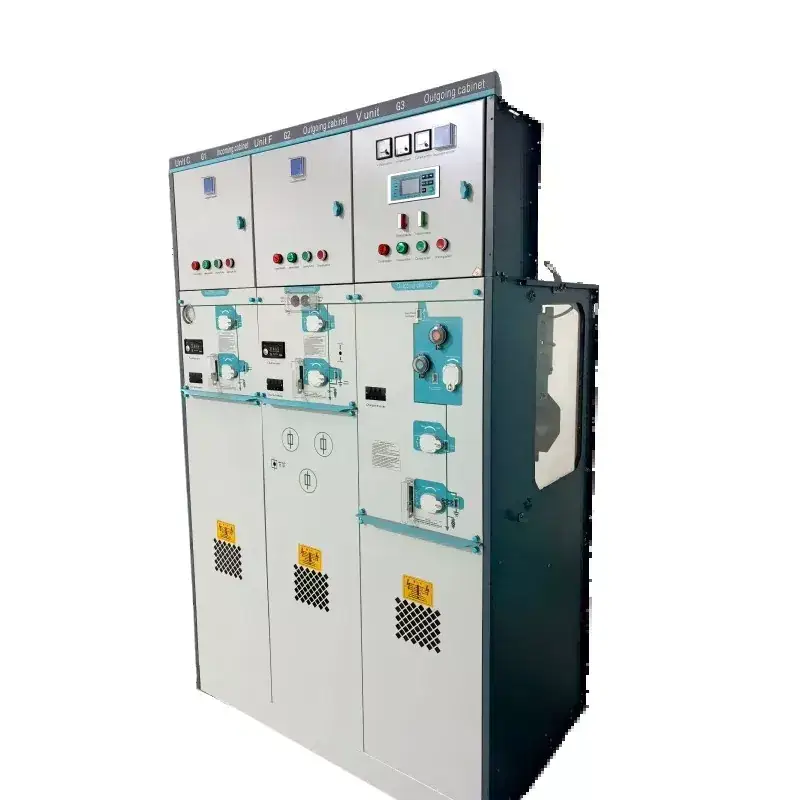

تفاصيل المنتج:

ما الذي يجعل هذه الوحدة الرئيسية الحلقية فريدة من نوعها؟

1. تصميم عزل كامل حقيقي

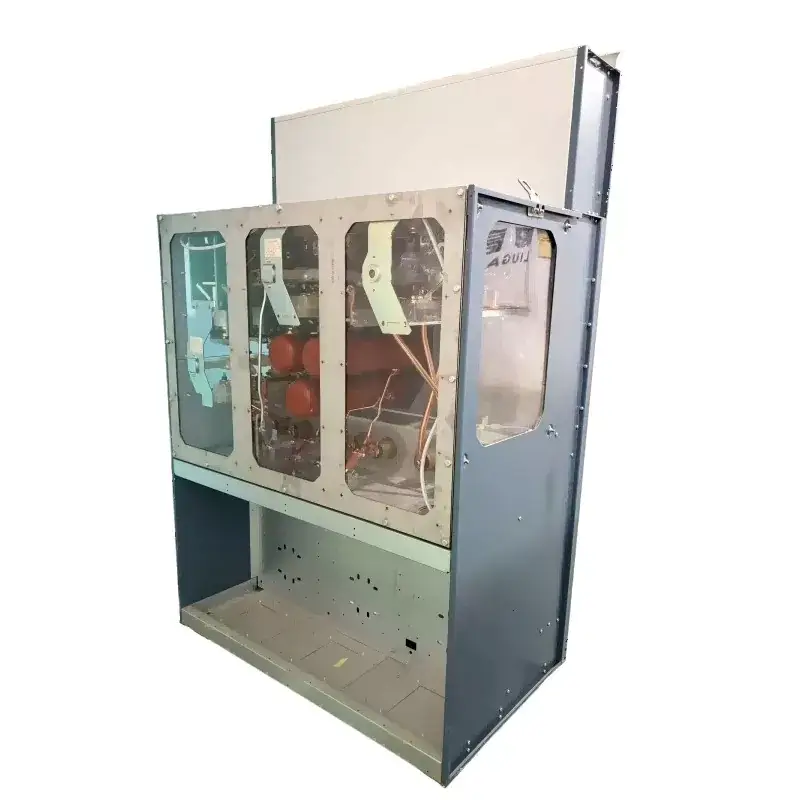

على عكس مجموعة المفاتيح الكهربائية التقليدية المعزولة بالهواء، يتم تصنيع مجموعة المفاتيح الكهربائية المدمجة ذات الجهد المتوسط ​​SF6 المعزولة بالكامل بحلقة كهربائية مدمجة باستخدام تكنولوجيا ملحومة بالليزر في خزان من الفولاذ المقاوم للصدأ مغلق بالكامل. جميع المكونات الحية - بما في ذلك مفاتيح التحميل، وقواطع الدائرة الكهربائية، ومفاتيح التأريض، وقضبان التوصيل الرئيسية - مغلقة تمامًا بغاز SF6. تتميز مجموعة المفاتيح الكهربائية المعزولة بالغاز بتصنيف حماية عالي، ومقاومة كاملة للبيئات القاسية مثل الرطوبة والتكثيف والغبار والملوثات المحمولة بالهواء.

2. تصميم مدمج، حجم صغير ورائع: تعمل مجموعة المفاتيح الكهربائية المدمجة هذه على تقليل مساحة الأرضية بشكل كبير. يسمح تصميمها المعياري بخيارات تكوين متنوعة مع الحفاظ على مساحة صغيرة، مما يجعلها مناسبة لشبكات توزيع الطاقة تحت الأرض، والمحطات الفرعية المدمجة، والمرافق الصناعية ذات المساحة المحدودة.

3. تشغيل بدون صيانة: مجموعة المفاتيح الكهربائية المغلقة بالكامل هذه تلغي الحاجة إلى الصيانة الروتينية للمكونات ذات الجهد العالي. ولذلك، فإن مجموعة المفاتيح الكهربائية المعزولة بـ SF6 لا تحتاج إلى تجديد الغاز خلال عمر التصميم الذي يبلغ 30 عامًا.

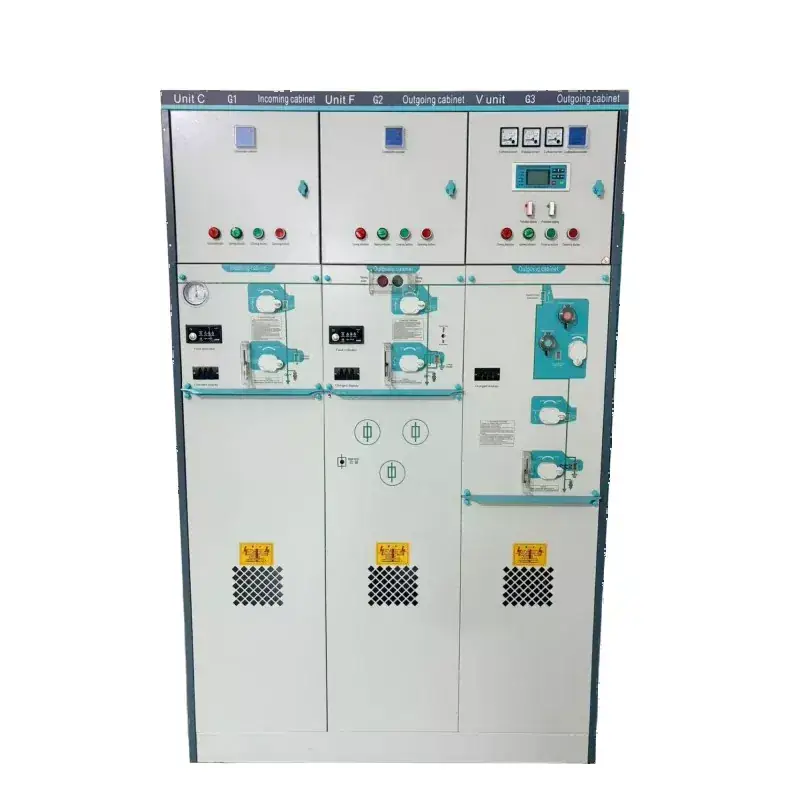

التكوينات المتاحة

تستوعب مجموعة المفاتيح الكهربائية المدمجة ذات الحلقة الكهربائية ذات الجهد المتوسط ​​SF6 والمعزولة بالكامل ذات الجهد المتوسط ​​مجموعة من الوحدات الوظيفية لتلبية متطلبات التطبيقات المتنوعة، مما يسمح بالتكوين المرن بناءً على احتياجات العملاء المحددة:

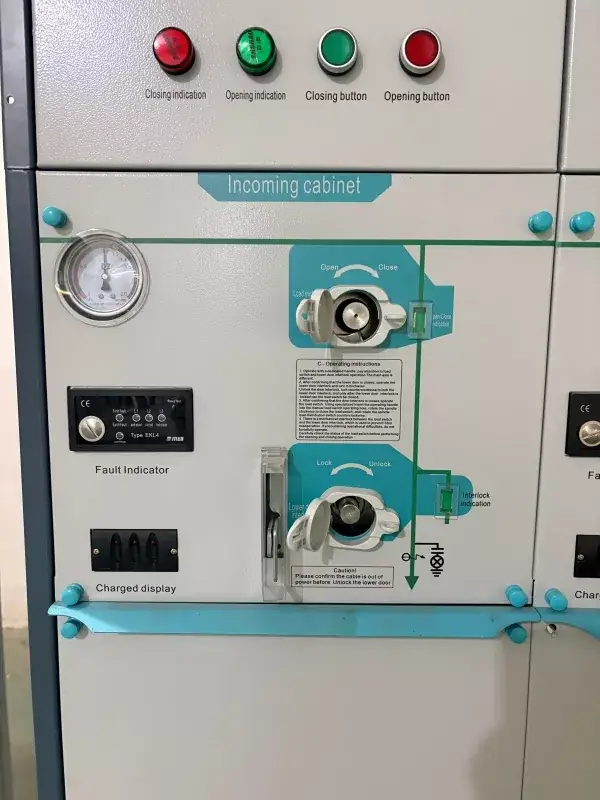

1. وحدة C – تحميل وحدة التبديل

   يتميز بمفتاح تحميل ثلاثي المواضع (make-break-earth)

   مصممة لحماية المحولات وعمليات تبديل الكابلات

   يمكن رؤية موضع الاستراحة من خلال نافذة مراقبة متكاملة

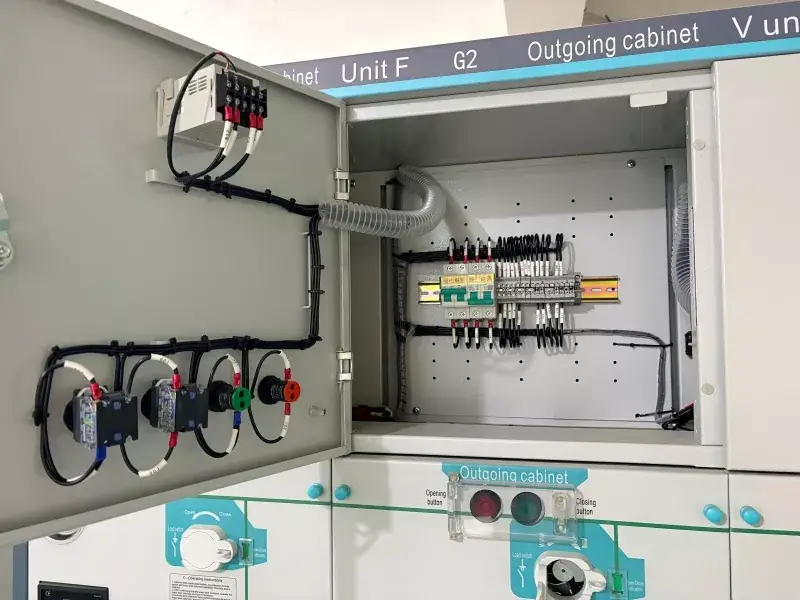

2. الوحدة F - وحدة الجمع بين LBS-Fuse

   يدمج مفتاح التحميل مع الحماية القائمة على الصمامات

   يوفر وظيفة التعثر على ثلاث مراحل من خلال آلية دبوس الزناد

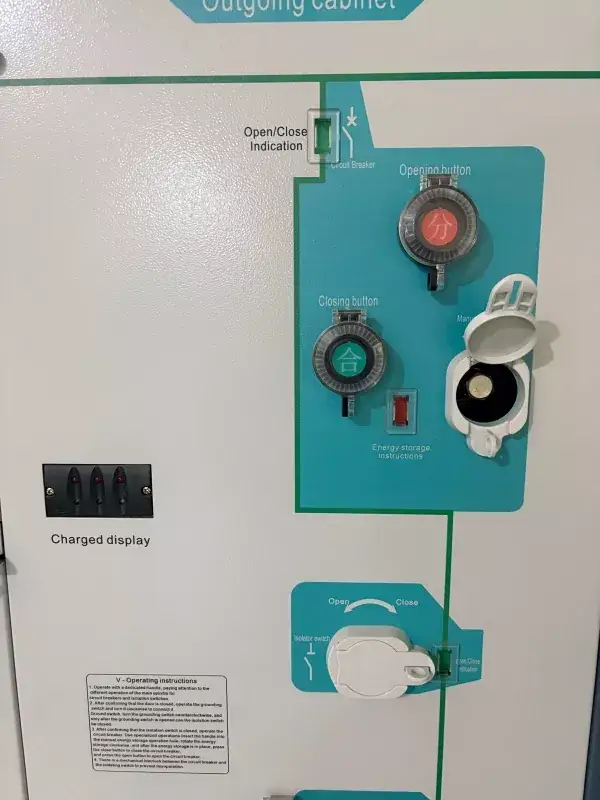

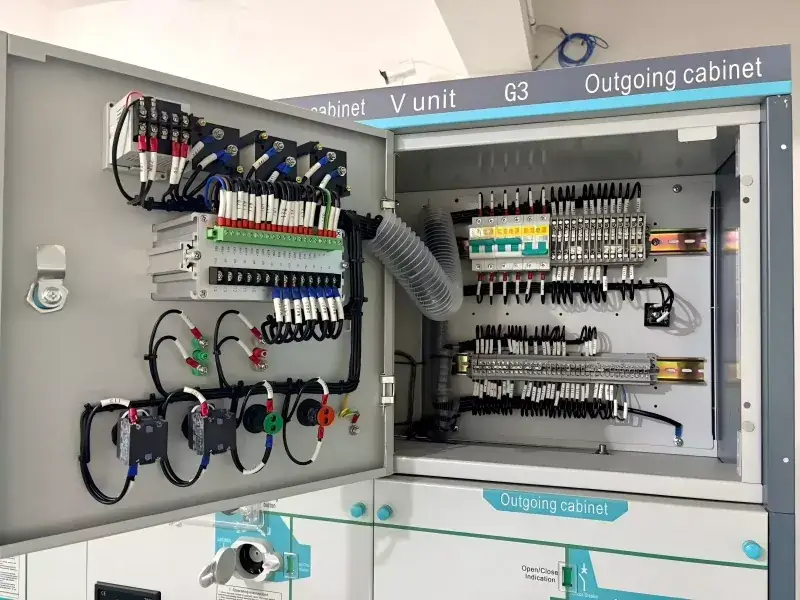

3. الوحدة V – وحدة قواطع الدائرة الفراغية

   يستخدم قاطع دائرة مفرغ لحماية الكابلات والمحولات

   مناسبة للتطبيقات التي تتطلب عمليات تبديل متكررة

   يدعم مرحل حماية متكامل اختياري

4. الوحدة D - اتصال الكابل المباشر

   يوفر اتصال كابل مباشر بدون أي جهاز تبديل

   مخصص للمغذيات غير المحولة أو تطبيقات الناهض بسبار

5. الوحدة M – وحدة القياس

   مجهزة بمحولات الجهد والتيار لأغراض القياس

يتضمن محطات اختبار وواجهات لتركيب الأجهزة

الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هي الوحدة الرئيسية الدائرية؟

الإجابة 1: إن مجموعة المفاتيح الكهربائية المدمجة ذات الجهد المتوسط ​​SF6 المعزولة بالكامل ذات الحلقة الكهربائية الرئيسية هي مجموعة مفاتيح مدمجة معزولة بالغاز مناسبة لتوزيع الطاقة بجهد 12 كيلو فولت و24 كيلو فولت و36 كيلو فولت. تستخدم الوحدة الرئيسية الحلقية خزانًا مغلقًا بالكامل من الفولاذ المقاوم للصدأ يحتوي على غاز SF6، والذي يعزل جميع المكونات ذات الجهد العالي، بما في ذلك مفاتيح التحميل وقواطع الدائرة الكهربائية.

السؤال 2: ما هي التكوينات المتاحة لهذه الوحدة الرئيسية للحلقة؟

الإجابة 2: توفر مجموعة المفاتيح الكهربائية المدمجة هذه تكوينات معيارية:

الوحدة ج: تحميل وحدة التبديل لتبديل الكابلات والمحولات

الوحدة F: تحميل مجموعة مفاتيح التبديل لحماية المحولات

الوحدة الخامسة: قاطع الدائرة الكهربائية للتشغيل المتكرر

الوحدة د: اتصال الكابل المباشر لوحدات التغذية غير التبديلية

الوحدة م: وحدة القياس بمحولات الجهد والتيار

السؤال 3: هل يمكن توسيع هذه الوحدة الرئيسية للحلقة في المستقبل؟

الإجابة 3: نعم، يمكن توصيل وحدات الوحدة الرئيسية الحلقية الإضافية باستخدام موصلات قضيب التوصيل المعزولة بالغاز.

السؤال 4: ما هي ميزات السلامة المضمنة؟

الإجابة 4: التعشيقات الميكانيكية، تصنيف القوس الداخلي، تحرير الضغط، مفتاح التأريض.

السؤال 5: ما هو وقت التسليم؟

الإجابة 5: التكوينات القياسية متوفرة في المخزون؛ تستغرق النماذج المخصصة حوالي 20 يومًا. للاحتياجات العاجلة، يرجى استشارة
