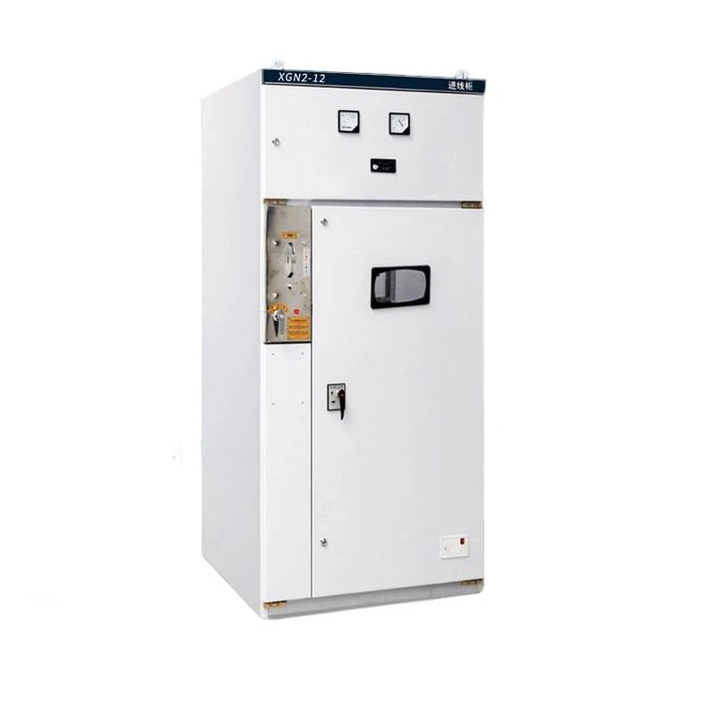

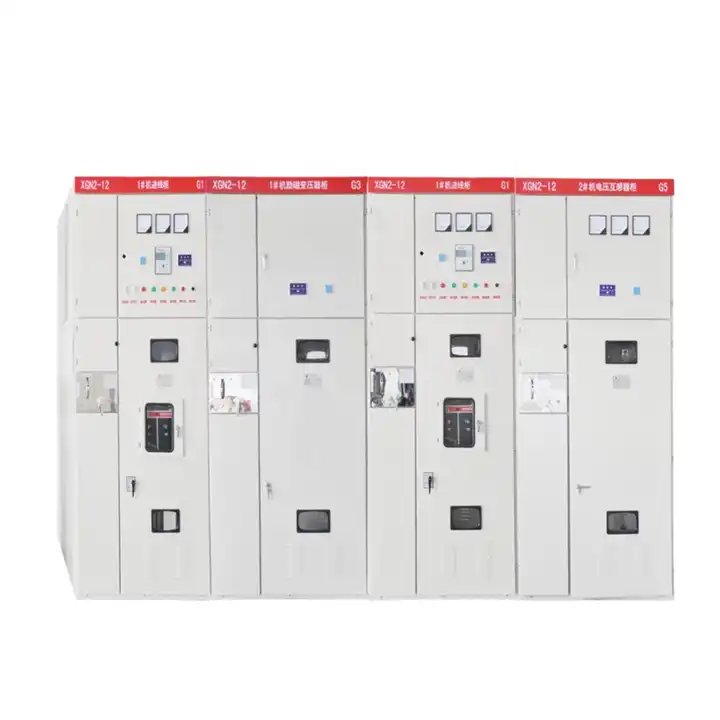

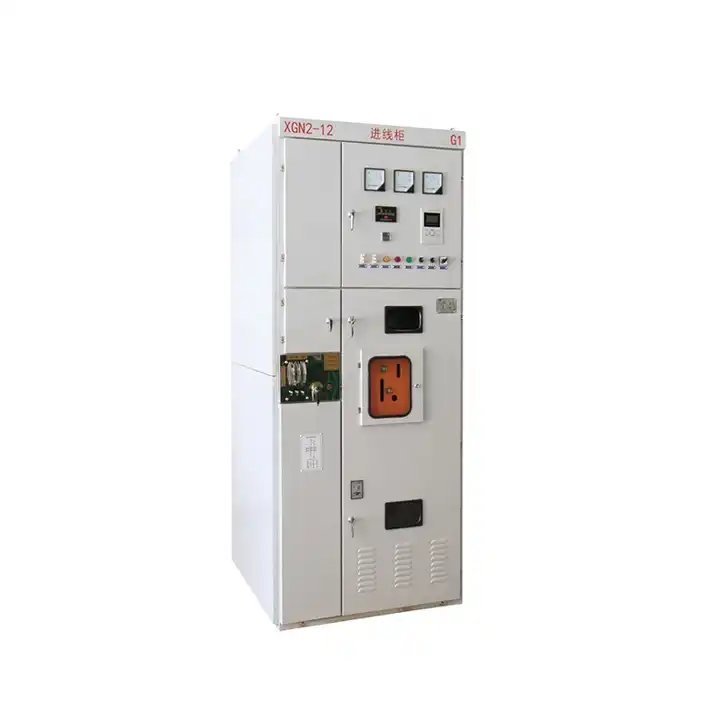

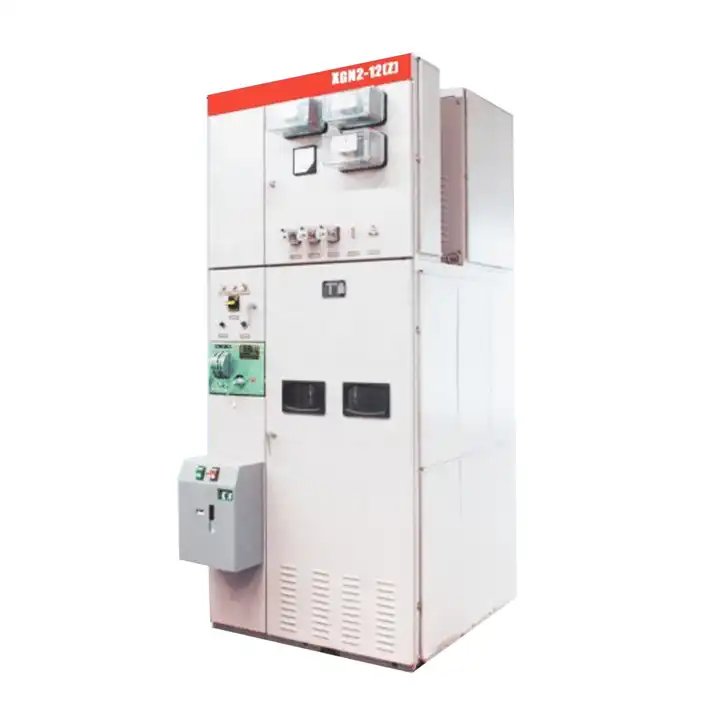

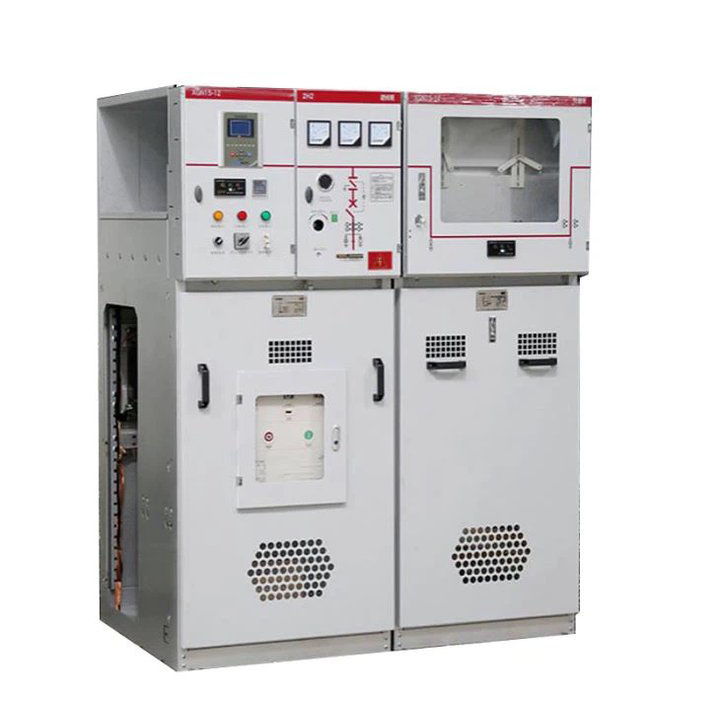

مجموعة المفاتيح الكهربائية المعزولة بالهواء ذات الجهد المتوسط 11 كيلو فولت

تقف LiuGao كشركة مصنعة رائدة للمفاتيح الكهربائية ذات الجهد العالي، حيث تقدم مجموعة المفاتيح الكهربائية المعزولة بالهواء ذات الجهد المتوسط 11KV المبتكرة (نوع VCB). تشتمل مجموعة المفاتيح الكهربائية الحديثة المغلفة بالمعدن على مفتاح تفريغ لإطفاء القوس بكفاءة وتستخدم الهواء كعزل، مما يجعلها مناسبة تمامًا لأتمتة التوزيع. ويضمن التصميم المدمج الكفاءة التشغيلية، بينما تلبي ميزاته القابلة للتوسيع الاحتياجات المتطورة. ثق في LiuGao للحصول على الحلول المتطورة في المفاتيح الكهربائية ذات الجهد العالي، والمصممة لتلبية المتطلبات المتطورة للتطبيقات الحديثة.

إرسال استفسار

وصف المنتج

تعتبر Liugao شركة رائدة في توريد مجموعة المفاتيح الكهربائية المعزولة بالهواء ذات الجهد المتوسط 11KV، حيث توفر أحدث جيل من مجموعة المفاتيح الكهربائية المعزولة بالهواء XGN15-12 (نوع VCB). تستخدم مجموعة المفاتيح الكهربائية المتقدمة المغلفة بالمعدن مفتاحًا مفرغًا لإطفاء القوس بكفاءة وتستخدم الهواء كعزل، مما يجعلها مثالية لأتمتة التوزيع. ثق في Liugao للحلول المتطورة في المفاتيح الكهربائية ذات الجهد المتوسط، والمصممة لتعزيز الكفاءة والموثوقية في أنظمة التوزيع. جديرة بالملاحظة لهيكلها البسيط، والتشغيل المرن، والتشابك الموثوق به، والتركيب المريح، توفر مجموعة المفاتيح الكهربائية هذه حلولًا تقنية مصممة خصيصًا لمختلف التطبيقات ومتطلبات المستخدم . من خلال دمج تكنولوجيا استشعار الجهد والتيار، وأجهزة حماية التتابع الجديدة، والأداء الفني المتقدم، فإنه يلبي المتطلبات التشغيلية الصارمة لأماكن مثل المستشفيات والمطارات. وتضمن قدرتها على التكيف قدرتها على تلبية الاحتياجات المتطورة للسوق بشكل كامل.

يستخدم المفتاح الأساسي في مجموعة المفاتيح الكهربائية XGN15-12 (نوع VCB) سلسلة VS1-12 VCB، أو سلسلة ABB VD4-12 VCB، أو سلسلة Schneider EV12 VCB. يتفوق قاطع الدائرة الفراغية في كسر التيارات العالية للدائرة القصيرة وتيارات الحمل المقدرة. عند التنسيق مع المكونات ذات الصلة، فإنه يتيح حماية الخطوط والأحمال المختلفة، ويحقق عملًا انتقائيًا بين مستويات خطوط إمداد الطاقة، ويعزز وظائف التحكم والحماية في نظام الطاقة، مما يؤدي في النهاية إلى تحسين جودة مصدر الطاقة.

بيئة تشغيل المفاتيح الكهربائية المعزولة بالهواء ذات الجهد المتوسط 11 كيلو فولت

1. درجة الحرارة المحيطة: -10 درجة مئوية - +40 درجة مئوية

2. درجة الحرارة المحيطة: متوسط الرطوبة النسبية اليومية 95% وأقل:

متوسط الرطوبة النسبية الشهرية 90% وأقل:

3. أقصى ارتفاع لموقع تركيب المعدات: 1000 متر

4. ألا تزيد درجة التشقق الزلزالي عن 8 درجات.

5. أماكن خالية من التلوث الخطير والتآكل الكيميائي والاهتزاز الشديد.

خصائص المفاتيح الكهربائية المعزولة بالهواء ذات الجهد المتوسط 11KV

تلتزم الوحدة الرئيسية الحلقية المعزولة بالغاز XGN بكل من المعيار الوطني GB3906--91 والمعيار الكهربائي الدولي IEC298، وتتميز بوظيفة متشابكة قوية "خمسية الحماية". المفتاح الرئيسي لخزانة المفاتيح يتضمن قاطع الدائرة الفراغية سلسلة zN28A-12، مما يعرض مزيجًا من الهيكل المعقول، السلامة، الموثوقية، التشغيل السهل، والصيانة المريحة.

مواصفات المفاتيح الكهربائية المعزولة بالهواء ذات الجهد المتوسط 11KV

الفولطية	كيلو فولت	3,6,10
ماكس العمل الجهد	كيلو فولت	3.6،7.2،12
التصنيف الحالي	A	1000	1250 ~ 3000
تصنيف كسر الحالي (القيمة الفعالة)	ال	20,25	31.5,40
تصنيف صنع الحالي (الذروة)	ال	50,63	80,100
الذروة المقدرة تحمل التيار (الذروة)	ال	50,63	80,100
الذروة المقدرة تحمل التيار (القيمة الفعالة)	ال	20,25	31.5,40
وقت الاستقرار الحراري	S	4
فئة الحماية		IP3X
نظام الحافلات		حافلة واحدة	حافلة واحدة مع تجاوز
طرق التشغيل		الكهرومغناطيسي (CD17)	نوع تخزين الطاقة الزنبركي (CT19)
الخطوط العريضة قاتمة.	مم	1100x1200x2650 (قياسي)
وزن	كلغ	حوالي 1000 ~ 1300
