مفتاح فصل الجهد العالي الخارجي 132 كيلو فولت

تفتخر شركة LuGao بكونها شركة مصنعة متخصصة لمفاتيح فصل الجهد العالي الخارجية بقدرة 132 كيلو فولت. تم تصميم هذا الجهاز الأساسي خصيصًا للاستخدام الخارجي في الأنظمة الكهربائية ثلاثية الطور بتردد 50 هرتز، ويعمل على تشغيل أو إيقاف تشغيل دوائر الجهد العالي بكفاءة أثناء ظروف عدم التحميل. إنه يسهل الشحن أو النقل السلس للدائرة بينما يلعب أيضًا دورًا حاسمًا في فصل التيار عن شريط الناقل أو الكسارة أو غيرها من المعدات الكهربائية ذات الجهد العالي أثناء صيانة الدائرة. يتألق التزام LuGao بالابتكار والموثوقية في عالم مفاتيح فصل الجهد العالي. اختر LuGao للتطورات الجريئة التي تعيد تعريف معايير الأداء.

إرسال استفسار

وصف المنتج

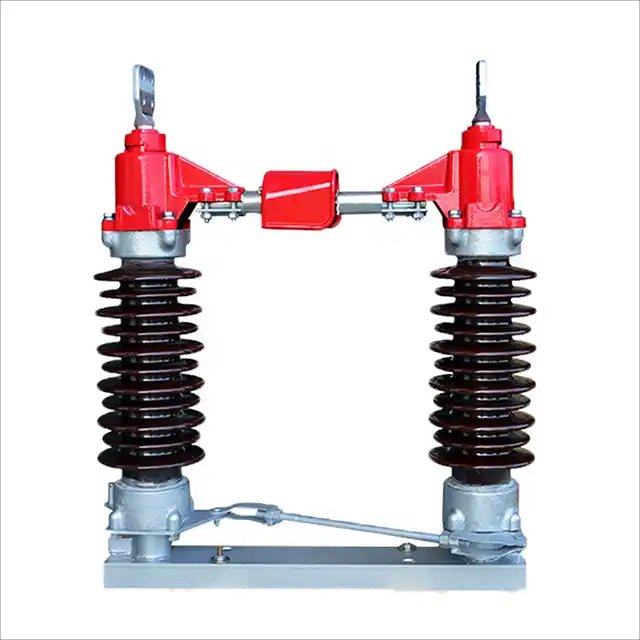

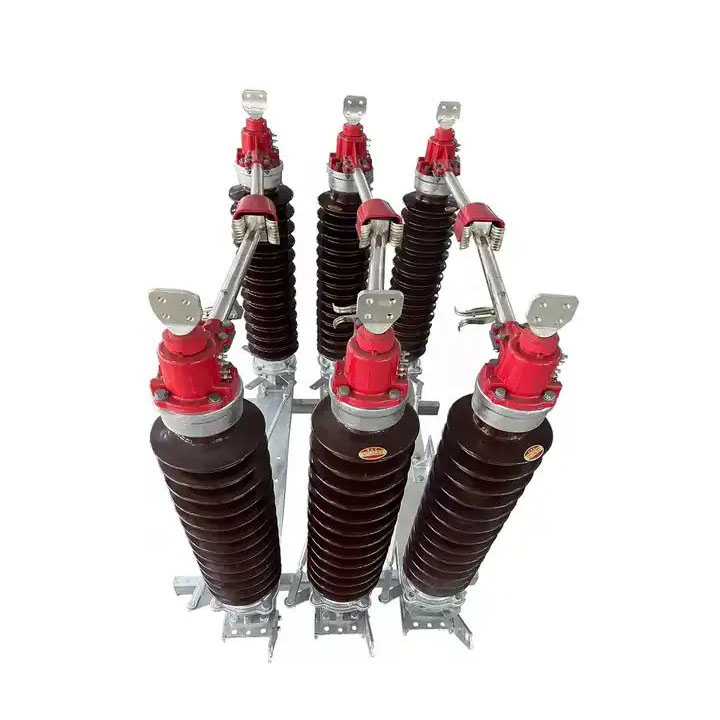

Lugao هو مورد لمفاتيح فصل الجهد العالي الخارجية 132KV. يتكون مفتاح الفصل الخارجي GW4 من قاعدة ودعامة عازلة وجزء موصل وآلية تشغيل. تم تجهيز كل عمود بعمودين، والطرف العلوي لكل عمود مزود بسكين موصل. يتم وضع نقاط اتصال السكين في منتصف العمودين. في الأطراف السفلية للأعمدة يتم تثبيت الأكمام الحاملة. من خلال آلية التشغيل، يمكن تدوير السكين أفقيًا بمقدار 90 درجة لتلبية متطلبات الفتح والإغلاق. تم تصميم مفتاح الفصل الخارجي للاستخدام في الأنظمة الكهربائية ثلاثية الطور AC 50 هرتز لتشغيل/إيقاف دائرة الجهد العالي عندما لا يكون هناك حمل في الدائرة، مما يسمح بشحن الدائرة أو نقلها. يتم استخدامه أيضًا لفصل التيار عن شريط الناقل أو القاطع أو أي معدات كهربائية أخرى ذات جهد عالي أثناء صيانة الدائرة.

بيئة تشغيل مفتاح فصل الجهد العالي الخارجي Lu Gao 132KV

1. الارتفاع: لا يزيد عن 3000 متر؛

2. درجة حرارة الهواء المحيط: الحد الأعلى هو 40 درجة مئوية، والحد الأدنى هو -25 درجة مئوية؛

3. لا تتجاوز سرعة الرياح 35 م / ث.

4. قوة الزلزال أكثر من 8 درجات.

5. ألا يتجاوز مستوى التلوث الدرجة الثانية.

6. سمك طبقة الثلج لا يزيد عن 10mm؛

7. يجب أن يكون موقع التركيب خاليًا من المخاطر القابلة للاشتعال والانفجار والتآكل الكيميائي والاهتزازات الشديدة.

مواصفات مفتاح فصل الجهد العالي الخارجي Lu Gao 132KV

يكتب		GW4-40.5	GW4-72.5	GW4-126	GW4-126G	GW4-145
الجهد المقنن كيلو فولت		40.5	72.5	126	126	145
التصنيف الحالي أ		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
وقت قصير يتحمل التيار ( rms) kA		20 31.5	20 31.5	20 31.5	20 31.5	20 31.5
		40(46)	40(46)	40(46)		40(46)
ذروة تحمل التيار (الذروة) كيلو أمبير		50 80	50 80	50 80	50 80	50 80
		100(104)	100(104)	100(104)		100(104)
تردد الطاقة المقنن قصير المدى يتحمل الجهد (جذر متوسط المربع) كيلو فولت	لكل	80	140	185	185	275
				-230
	بين فترات الراحة	110	160	210	210	315
				-265
دفعة الإضاءة تحمل الجهد (الذروة) كيلو فولت	لكل	185	325	450	450	650
				-550
	بين فترات الراحة	215	375	520	550	750
				-630
القوة الأفقية للمحطة N		550	735-750	1000	1000	1500
		-750
وزن عمود الإشارة كجم		80	200	240	300	3
