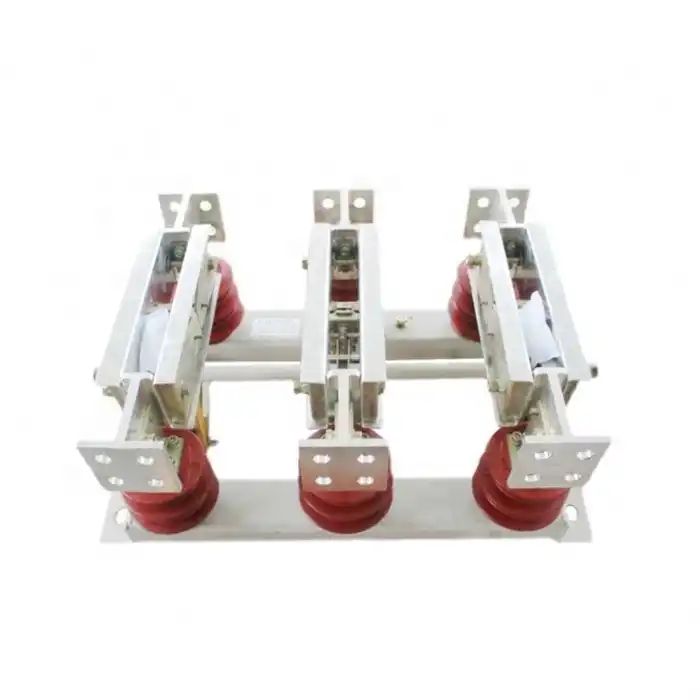

مفتاح فاصل من النوع الداخلي 15 كيلو فولت

تقف LuGao كشركة مصنعة مخصصة لمفتاح فصل النوع الداخلي بقدرة 15 كيلو فولت. إن جهاز الفصل GN22-12 (C) عبارة عن مجموعة مفاتيح داخلية عالية الجهد مصممة للاستخدام في أنظمة الطاقة ذات التيار المتردد ثلاثي الطور 50 هرتز والجهد المقدر 12 كيلو فولت. وتتمثل وظيفتها الأساسية في توصيل الخطوط أو فصلها أو تبديلها تحت ظروف الجهد عندما لا يكون هناك حمل على الجهاز.

إرسال استفسار

وصف المنتج

Lugao هو مورد مفتاح فصل داخلي من النوع 15KV. مفتاح فصل الجهد العالي الداخلي GN22-12 مناسب للجهد المقدر 10kV، ثلاثي الطور AC 50 هرتز، ويتم استخدامه في مجموعة المفاتيح الكهربائية ذات الجهد العالي داخل نظام الطاقة كقاطع دائرة تحت ظروف الجهد مع عدم وجود تحميل. يتميز المفتاح بتصميم هيكلي جديد ومعقول وفريد من نوعه. إنها تستخدم طريقة قفل الحركة المكونة من خطوتين، مما يوفر استقرارًا ديناميكيًا وحراريًا ممتازًا مع قوة تشغيل منخفضة. إن استخدام راتنجات الإيبوكسي والعوازل والفرش المطلية بالفضة، إلى جانب المواد والعمليات الجديدة، يضمن التوصيل الجيد والحجم الصغير والوزن الخفيف. تسهل المحطات الصادرة الاتصال بسهولة مع قواطع الدائرة الكهربائية وقواطع الدائرة الزيتية، مما يقلل من حجم خزانات المفاتيح، ويقلل من وصلات النقل، ويخفض التكاليف.

بيئة تشغيل مفتاح فصل النوع الداخلي بقدرة 15 كيلو فولت

طريقة التثبيت: مثبت على الجانب، مثبت في المنتصف

درجة حرارة الهواء المحيط: الحد الأعلى +40 درجة مئوية، الحد الأدنى -30 درجة مئوية؛ ;

الارتفاع: ≥2000m (إذا كان الارتفاع بحاجة إلى زيادة، فيجب زيادة مستوى العزل المقدر وفقًا لذلك)؛

ضغط الرياح: لا يزيد عن 700 باسكال (أي ما يعادل سرعة الرياح 34 م/ث)؛

السعة: شدة الزلزال 8 درجات؛

مستوى التلوث: الفئة الأولى؛

الحد الأقصى لفرق درجة الحرارة اليومي: لا يزيد عن 25 درجة مئوية.

مواصفات مفتاح فاصل النوع الداخلي 15KV

غرض		وحدة	بيانات
الجهد المقنن		كيلو فولت	12
التردد المقدر		هرتز	50
التصنيف الحالي		A	1600 ~ 2000	2500 ~ 3150
تصنيف وقت قصير تحمل التيار		كا	40	50
الذروة المقدرة تحمل التيار		كا	100	125
مدة الدائرة القصيرة المقدرة		s	4
مستوى العزل المقدر	1 دقيقة تردد الطاقة يتحمل الجهد	كيلو فولت	القطب إلى القطب والقطب إلى الأرض 42 كسر 40
	دفعة البرق تحمل الجهد (الذروة)	كيلو فولت	بين القطب والقطب إلى الأرض 75 كسر 85
