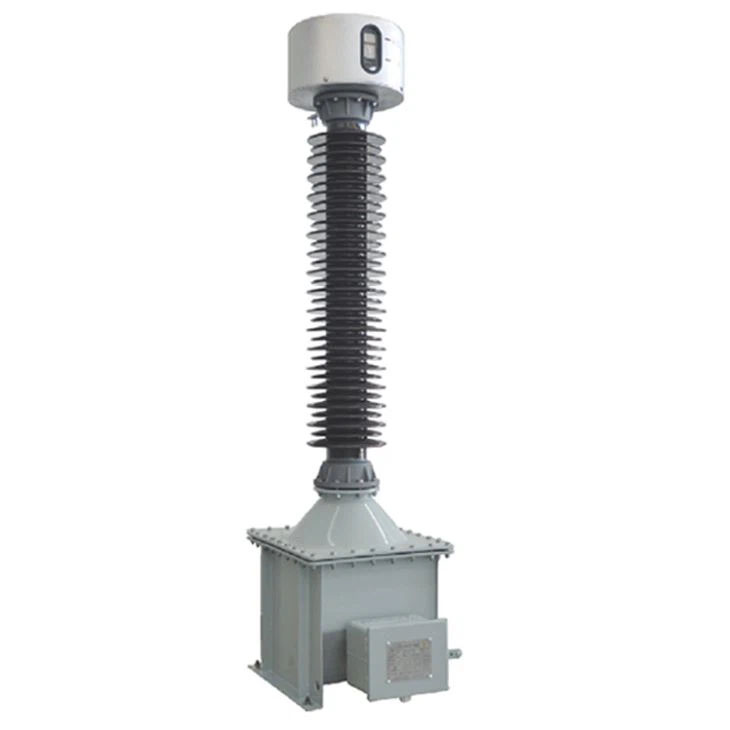

محول الجهد الحثي 220 كيلو فولت

Lugao هي شركة مصنعة لمحولات الجهد الكهربي تتمتع بـ 15 عامًا من الخبرة المهنية. تم تصميم وتصنيع محول الجهد هذا بناءً على المواصفة IEC 61869-1/3. محول الجهد الحثي 220 كيلو فولت مخصص لاستخدام المحطات الفرعية الجاهزة، ومحولات الجهد الحثي فئة التوزيع الخارجية هي ذات تصميمات مدمجة أحادية الطور ومخصصة للاتصال بين الطور والأرض (جلبة واحدة) لتوفير معلومات قياس الجهد المهمة. يتم تنفيذ الختم المحكم للتصميم باستخدام وسادة غاز فوق الزيت لمنع التنفس الحر خارج الهواء المحمل بالرطوبة.

إرسال استفسار

وصف المنتج

Lugao هي شركة موردة لمحولات الجهد الكهربي تتمتع بخبرة مهنية تبلغ 15 عامًا

Lugao معترف بها كعلامة تجارية مشهورة في الصين.

تم تصميم وتصنيع محول الجهد الكهربائي الخاص بنا على أساس IEC 61869-1/3. محول الجهد الحثي 220 كيلو فولت مخصص لاستخدام المحطات الفرعية الجاهزة، ومحولات الجهد الحثي فئة التوزيع الخارجية هي ذات تصميمات مدمجة أحادية الطور ومخصصة للاتصال بين الطور والأرض (جلبة واحدة) لتوفير معلومات قياس الجهد المهمة. يتم تنفيذ الختم المحكم للتصميم باستخدام وسادة غاز فوق الزيت لمنع التنفس الحر خارج الهواء المحمل بالرطوبة.

بيئة التشغيل

ارتفاع التثبيت لا يتجاوز 2000 متر

درجة الحرارة المحيطة: -5 درجة مئوية -40 درجة مئوية؛ متوسط \u200b\u200bدرجة الحرارة لا يزيد عن +35 درجة مئوية

يجب أن يكون موقع التثبيت جافًا وجيد التهوية؛ لا تزيد الرطوبة النسبية للهواء عن 80%، ولا توجد أي وسائط متفجرة عدوانية حولها

خصائص المنتج

إنه هيكل عزل الزيت / الورق. يتم لف العزل الرئيسي بواسطة ورق كابل عالي الجهد، ويتم وضع عدة شاشات مكثف لتقسيم الجهد في العزل الأولي، مما يمكن أن يحسن توزيع المجال الكهربائي ويقلل من استهلاك المواد العازلة، مغمورة بزيت محول الجهد بعد التجفيف تحت الفراغ. لديها مزايا الأداء المستقر والموثوق للعزل. تجربة تشغيل غنية ووقت خدمة طويل. يعد أداء السيولة المثالي لزيت محول الجهد جيدًا لتبديد الحرارة، كما أنه يتمتع بقدرة على الاسترداد الذاتي لفشل التفريغ الجزئي الناتج عن فقاعة الهواء

والغبار.

تم تركيب منفاخ معدني من الفولاذ المقاوم للصدأ محكم الغلق في الأعلى، مما يحمي زيت محول الجهد من الرطوبة ويطيل عمر الخدمة. يوجد أيضًا مقياس لمستوى الزيت على المنفاخ لمراقبة تغير حجم الزيت. يوجد صمام تصريف زيت متعدد الوظائف على القاعدة، مما يجعله أكثر ملاءمة لأخذ عينات الزيت وتصريفه. يمكن تعديل النسبة الحالية بسهولة عن طريق تغيير لوحة التوصيل إلى اتصال متسلسل أو متوازي.

جميع الأجزاء العازلة المعتمدة هي مواد صديقة للبيئة. اللوحة الطرفية الثانوية مصنوعة من صب الإيبوكسي، أداء الختم أكثر موثوقية.

تستخدم القاعدة طلاء الرش أو الجلفنة الساخنة، مما يعطي درجة عالية من مقاومة التآكل.

Fasteners and nameplate are stainless steel

مواصفة

اسم المنتج	محول جهد 220 كيلو فولت
أصل	داليان، CN (البر الرئيسي)
مرحلة	أعزب
هيكل الملف	حلقية
رقم الملف	4 يناير
لون	بني/رمادي
تكرار	50/60 هرتز
شهادة	أستا/CTQC/IEC/SGS/ISO9001
طَرد	كرتون خشبي
موعد التسليم:	30 يوما

تصنيف الجهد الأساسي، كيلو فولت	220 أو 230/√3
أعلى الجهد للمعدات، كيلو فولت	245/252
التردد المقدر، هرتز	50；60
تردد الطاقة المقنن يتحمل الجهد ، كيلو فولت	460
تصنيف الجهد الدافع البرق، كيلو فولت	1050
مسافة الفلاش، مم	2000
كري. المسافة، مم	W1:5040
	W2:6300
	W3:7820
الحمل الميكانيكي، N	1250
تصنيف الجهد الثانوي، كيلو فولت	0.115/√3 أو 0.11/√3 أو 0.1/√3
العلامات الطرفية الثانوية	1أ-1ن	2a-2n	نعم
فئة الدقة	0.2	0.5	3P
الناتج المقدر، VA	100	250	300
	150	150	300
	150	-	300
خرج الحد الحراري، VA	2000
عامل الجهد المقنن	1.2continuous; 1.9/8h (66kV)
	1.2مستمر؛ 1.5/30 ثانية (110 ~ 230 كيلو فولت)
عامل تبديد العزل الكهربائي tgδ، أقل من 10 كيلو فولت	المنتج tgδ≤0.02؛ الإطار tgδδ0.05
