قاطع دائرة فراغ داخلي عالي الجهد 630 أمبير

تقف LiuGao بفخر كشركة مصنعة متخصصة لقواطع الدائرة الفراغية الداخلية، حيث تقدم قاطع الدائرة الفراغية الداخلي عالي الجهد 630A مع أعمدة مدمجة. تم تصميم قواطع الدائرة هذه خصيصًا للاستخدام في أنظمة توزيع الطاقة الداخلية ثلاثية الطور AC 50 هرتز، وقد تم تصنيفها خصيصًا لجهد 24 كيلو فولت. وتتمثل وظيفتها الأساسية في حماية المعدات الكهربائية والتحكم فيها في مختلف البيئات، بما في ذلك المؤسسات الصناعية والتعدين ومحطات الطاقة والمحطات الفرعية. تلعب قواطع الدائرة VS1-24 دورًا محوريًا في ضمان سلامة وموثوقية الأنظمة الكهربائية عن طريق مقاطعة الدائرة على الفور في حالة حدوث أخطاء أو ظروف غير طبيعية. اختر LiuGao للحصول على الحلول المتطورة التي تعيد تعريف المعايير في قواطع دوائر التفريغ الداخلية.

إرسال استفسار

وصف المنتج

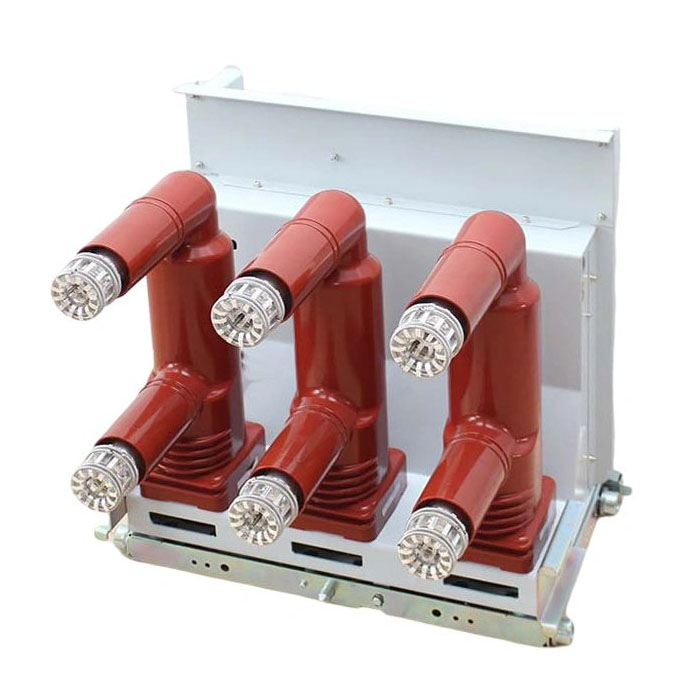

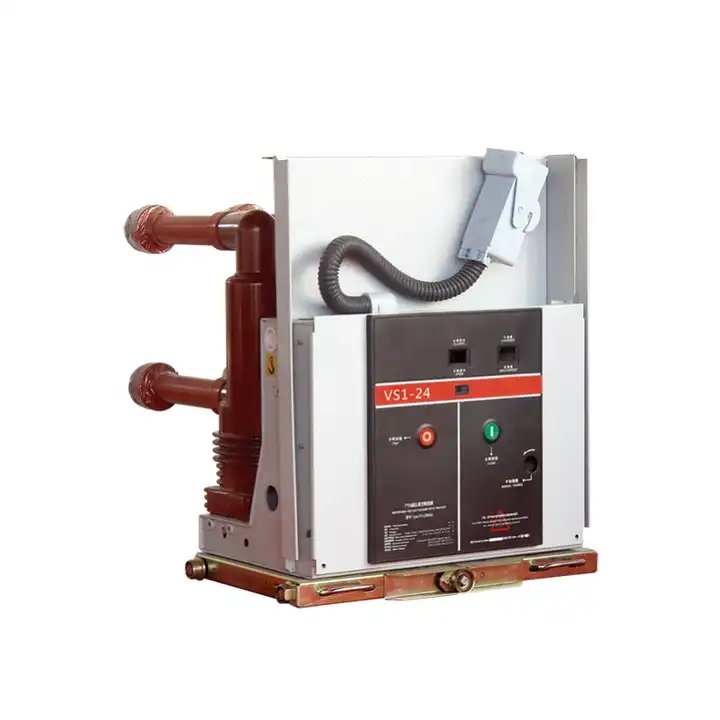

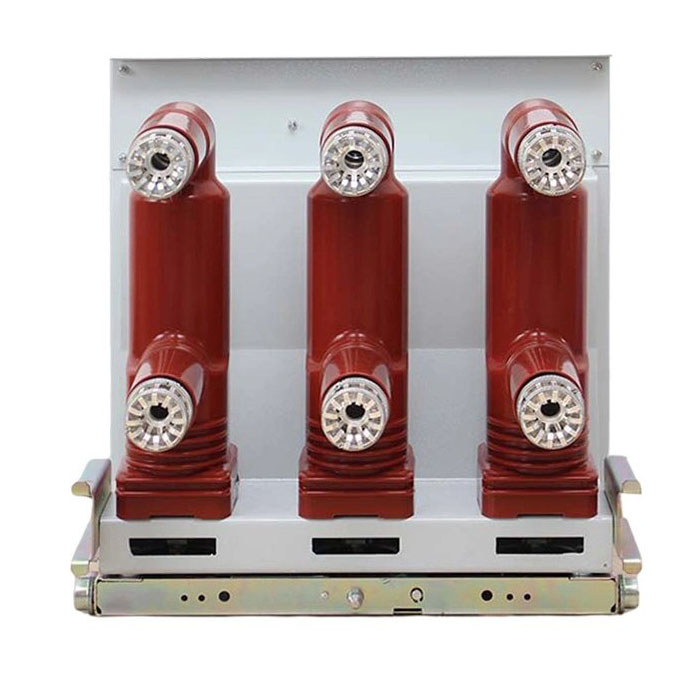

Liugao هو مورد قواطع دوائر كهربائية داخلية ذات جهد عالي 630A. تستخدم سلسلة VS1-24 من قواطع الدائرة الفراغية الداخلية ذات الأعمدة المدمجة تصميم القطب المدمج للدائرة الموصلة الرئيسية. يعمل هذا التصميم المبتكر على تحسين العزل والموثوقية الميكانيكية وأداء الكسر بشكل كبير، مما يؤدي إلى تشغيل بدون صيانة وعمر ميكانيكي وكهربائي ممتد. قاطع الدائرة الفراغية يتوافق مع المعايير الوطنية ومعايير IEC، ويحقق تصنيف أداء M-E2-C2.

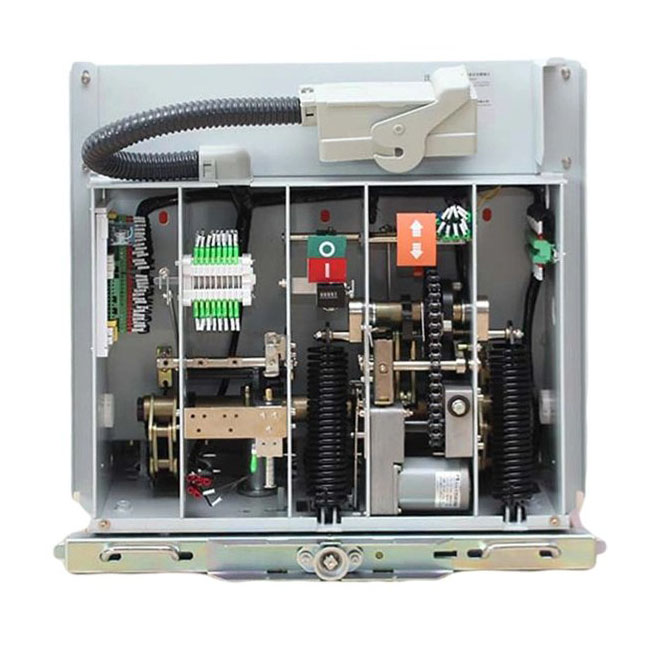

تم تصميمه للتوافق مع مجموعة المفاتيح الكهربائية مثل KYN28-24(GZS1)، هذا المنتج مناسب للتركيبات الثابتة. يعمل قاطع الدائرة الفراغية على مبدأ أنه عندما يتم فتح نقاط الاتصال المتحركة والثابتة من خلال آلية التشغيل، يتم تشكيل قوس بينهما. يؤدي التطاير بدرجة الحرارة العالية للأسطح الملامسة إلى توليد مجال مغناطيسي، مما يدفع القوس بسرعة على طول الاتجاه العرضي لسطح التلامس. يتم تكثيف البخار المعدني على أسطوانة معدنية (درع)، وينطفئ القوس بشكل طبيعي عندما يتجاوز الصفر، مما يسمح لقوة الوسط بالتعافي بسرعة.

بالإضافة إلى أدائها الموثوق، تعتبر سلسلة VS1-24 مثالية للتطبيقات الداخلية في الصناعة، وشركات التعدين، ومحطات الطاقة، والمحطات الفرعية. يضمن تصميم العمود المدمج موثوقية عزل محسنة وقدرات كسر فعالة. يوفر قاطع الدائرة الفراغية الداخلي هذا، المدمج في مجموعة المفاتيح الكهربائية، حلاً قويًا لحماية المعدات الكهربائية والتحكم فيها في بيئات الجهد العالي المختلفة.

بيئة تشغيل قاطع الدائرة الكهربائية ذات الجهد العالي 630A

1. درجة حرارة الهواء المحيط: الحد الأعلى +40 درجة، الحد الأدنى -40 درجة؛

2. الارتفاع: ≥2000m (إذا زاد الارتفاع، سيتم زيادة مستوى العزل المقدر وفقًا لذلك)؛

3. ضغط الرياح: لا يزيد عن 700Pa (أي ما يعادل سرعة الرياح 34m/s)؛

4. شدة الزلزال: لا تزيد عن 8 درجات.

5. مستوى التلوث: Ⅳ المستوى؛

6. الحد الأقصى لفرق درجة الحرارة اليومي: لا يزيد عن 25 درجة.

7. الرطوبة النسبية: المعدل اليومي لا يزيد عن 95%، والمعدل الشهري لا يزيد عن 90%؛

8. الأماكن الخالية من القابلية للاشتعال وخطر الانفجار والتآكل الكيميائي والاهتزاز الشديد.

مواصفات قواطع دوائر فراغية داخلية 630A

رقم	معامل		وحدة	قيمة
1	الفولطية		كيلو فولت	24
2	مستوى العزل المقدر	تردد الطاقة المقنن لوقت قصير يتحمل الجهد (1 دقيقة)	كيلو فولت	65、79
		(الطور البيني، الأرض النسبية، الكسر)
		تصنيف دفعة البرق تحمل الجهد	كيلو فولت	125、145
		(الطور، الطور، المنفذ)
3	تردد مصنف		هرتز	50
4	التصنيف الحالي		A	630、1250、1600、
				2000、2500、3150
5	تصنيف كسر ماس كهربائى الحالي		كا	20 、25 、31.5
6	تم تصنيفها لفترة قصيرة 4s لتحمل التيار			20، 25، 31.5
7	تصنيف ماس كهربائى صنع الحالي			50، 63، 80
8	الذروة المقدرة تحمل التيار			50، 63، 80
9	تسلسل التشغيل الاسمي			O-0.3s-CO--180s-CO
10	تصنيف ماس كهربائى كسر أوقات الكسر الحالية		وقت	20
11	تصنيف كابل الشحن كسر التيار		A	31.5
12	تصنيف بنك مكثف واحد كسر التيار		A	630
13	تم تصنيف بنك مكثف متتالي لكسر التيار		A	400
14	الحياة الميكانيكية		وقت	10000
15	تسمح جهات الاتصال المتحركة والثابتة بسمك التآكل المتراكم		مم	3
