66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

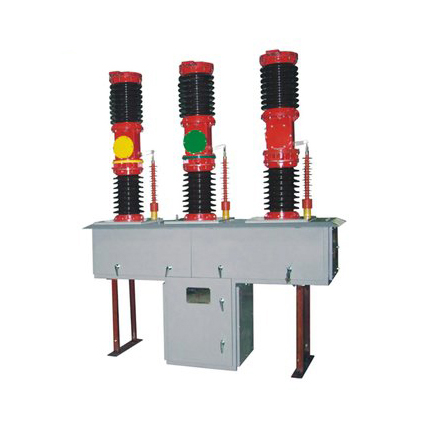

  • 66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

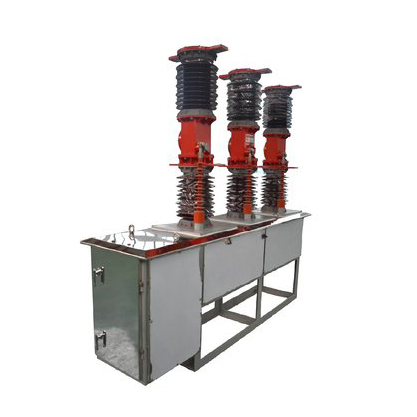

  • 66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

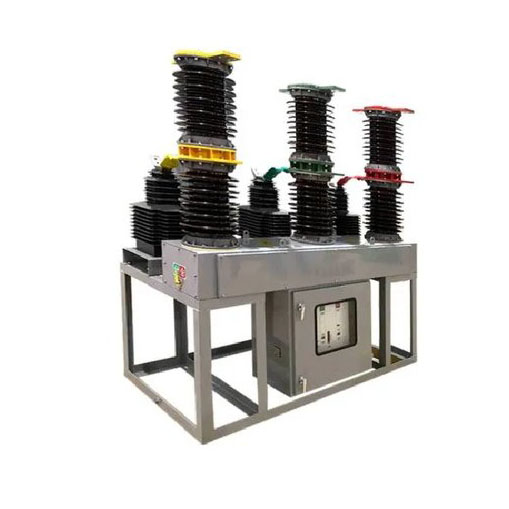

  • 66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

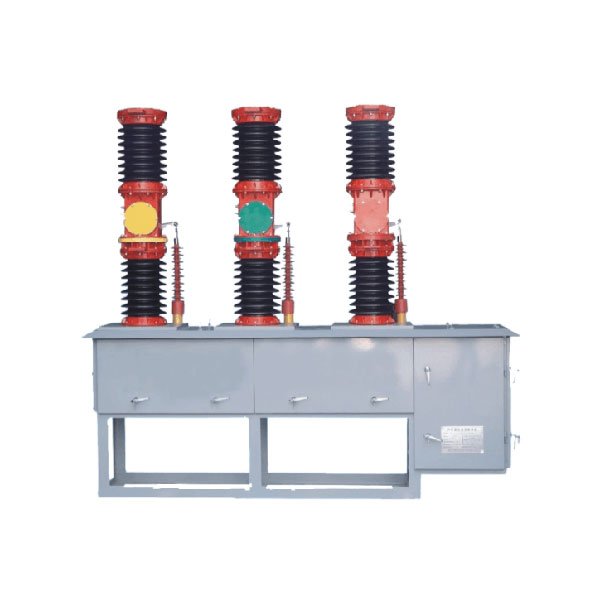

  • 66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

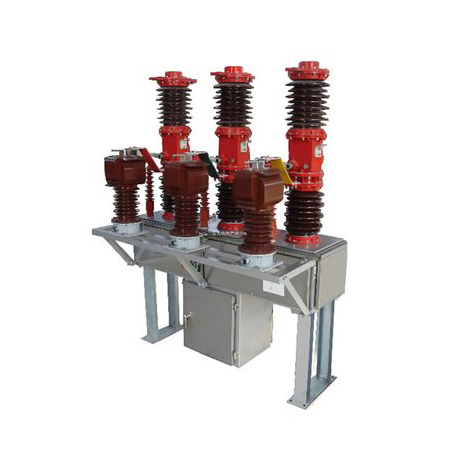

  • 66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

66KV قواطع دوائر فراغ في الهواء الطلق مع فاصل

تقف Liugao بفخر كشركة مصنعة بارزة لقواطع الدائرة الفراغية الداخلية، حيث تقدم قاطع الدائرة الفراغية الخارجي 66KV مع قاطع - وهو جهاز كهربائي مثالي مصمم لأنظمة AC 50/60 هرتز ثلاثية الطور بجهد مقدر 40.5 كيلوفولت. مجهزة بمشغل زنبركي أو مشغل كهرومغناطيسي، توفر هذه المعدات الخارجية تحكمًا دقيقًا في الفتح والإغلاق الكهربائي. بالإضافة إلى ذلك، فهو يوفر مرونة التشغيل اليدوي، مما يسمح بالتخزين اليدوي والتشغيل في غياب التحكم الكهربائي. تم تصميمه وفقًا للمعايير الدولية، بما في ذلك IEC62271-100 "قواطع دوائر التيار المتردد ذات الجهد العالي" وIEC-56 "قواطع دوائر التيار المتردد ذات الجهد العالي" التي أنشأتها اللجنة الكهروتقنية الدولية، يتجاوز قاطع الدائرة هذا المتطلبات الصارمة للسلامة والأداء في المناطق ذات الجهد العالي. تطبيقات انقطاع دائرة الجهد. ثق في LiuGao للحصول على الحلول المتطورة التي تعيد تحديد معايير قواطع الدائرة الكهربائية الخارجية، مما يضمن سلامة ودقة وموثوقية لا مثيل لها.

إرسال استفسار

وصف المنتج

Liugao عبارة عن قاطع دائرة فراغ خارجي بقدرة 66 كيلو فولت مع مورد فاصل. يستخدم قاطع الدائرة الفراغية من النوع ZW7-40.5 بشكل أساسي للتحكم والحماية في نظام نقل الطاقة الخارجي بقدرة 36 ​​كيلو فولت وينطبق أيضًا على شبكات توزيع الطاقة الحضرية والريفية والمؤسسات الصناعية والتعدين في التشغيل العادي و أغراض حماية ماس كهربائى. الهيكل العام لنوع منتج عمود العازل؛ تم بناء نوع قاطع الفراغ على المزهرية، ومزهرية الخزف لمزهرية العمود التالي. لمكان التشغيل المتكرر. ولها ختم جيد، ومكافحة الشيخوخة، والضغط العالي، لا حرق، لا انفجار، وحياة طويلة، وميزات التثبيت والصيانة مريحة.

66KV قواطع دوائر فراغ في الهواء الطلق مع بيئة تشغيل فاصل

1 درجة الحرارة المحيطة: -40 درجة مئوية~+40 درجة مئوية؛

2 الارتفاع: ≥1000 م؛

3 أقصى سرعة للرياح هي 10 كم/ساعة، والحد الأدنى لسرعة الرياح للمستوى المقدر (132/230 كيلو فولت) هو 3.2 كم/ساعة؛

4 شدة الزلزال: مستوى ≥8؛

5 الحد الأدنى لمسافة الزحف الاسمية: 31 مم/كيلو فولت؛

6 درجة تلوث الهواء: الدرجة الرابعة.

قواطع دوائر فراغية خارجية 66KV مع خصائص الفصل

يتكون قاطع الدائرة الفراغية عالي الجهد الخارجي ZW7-40.5 بشكل أساسي من عمود متكامل ومحول تيار وآلية تشغيل وصندوق. هذا النوع من قواطع الدائرة الكهربائية ذو تصميم مصغر، والهيكل مصنوع من صندوق فولاذي عالي الجودة. يمكن اختيار المحولات الحالية وفقا لاحتياجات المستخدم. ZW7-40.5 قاطع دارة فراغ عالي الجهد خارجي ومجموعة تحكم ذكية متطابقة. يمكن تحقيق عملية فتح وإغلاق المفتاح محليًا، ويمكن أيضًا تشغيلها عن بعد من خلال واجهة الاتصال. يمكن أيضًا نقل المعلومات الأخرى الخاصة بقاطع الدائرة إلى مركز التحكم، ويمكن لقناة الاتصال اختيار الكابل والألياف الضوئية وGPRS/CDMA وGSM وما إلى ذلك.

قواطع دوائر فراغية خارجية 66KV مع مواصفات فاصل الاتصال

لا. غرض الوحدات حدود
1 الفولطية كيلو فولت 40.5
2 تصنيف تردد الطاقة 1 دقيقة جاف 95
عازلة تحمل الجهد مبتل 80
مستوى دفعة البرق تحمل الجهد (الذروة) 185
3 التصنيف الحالي A 1250、1600、2000
4 تصنيف كسر ماس كهربائى الحالي كا 20、25、31.5
5 تسلسل التشغيل المقدر O-0.3s -CO- 180s-CO
6 تصنيف ماس كهربائى كسر أوقات الكسر الحالية مرات 12
7 تصنيف الدائرة القصيرة أنه مغلق الحالي (الذروة) كا 50、63、80
8 تصنيف الذروة تحمل التيار ر
9 تصنيفها لفترة قصيرة تحمل التيار كا 20、25、31.5
10 مدة الدائرة القصيرة المقدرة S 4
11 متوسط ​​سرعة الافتتاح آنسة 1.5 ± 0.2
12 متوسط ​​سرعة الإغلاق 0.7 ±0.2
13 مدة ارتداد إغلاق جهة الاتصال s ≥2
14 ثلاث مراحل إغلاق وفتح التزامن ≥2
15 وقت مفتوح ≥150
16 وقت الإغلاق ≥60
17 حياة الآلية مرات 10000
18 جهد التشغيل المقنن والجهد المقنن لحلقة AUX Ilia ry V DC220 、1 10 、24
AC220、110、24
19 مقاومة تيار مستمر لحلقة الطور (بدون محول تيار) شΩ 100
20 التآكل المتراكم المسموح به - سمك الاتصال الديناميكي والثابت مم 3

قواطع دوائر فراغية خارجية 66KV مع ميزات فاصل

تبادل لاطلاق النار المصنع

التعبئة والتغليف
