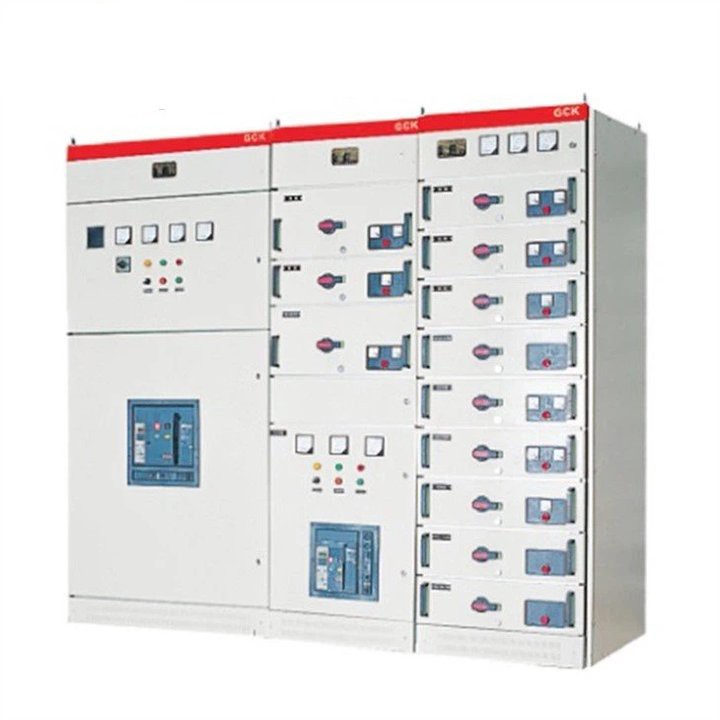

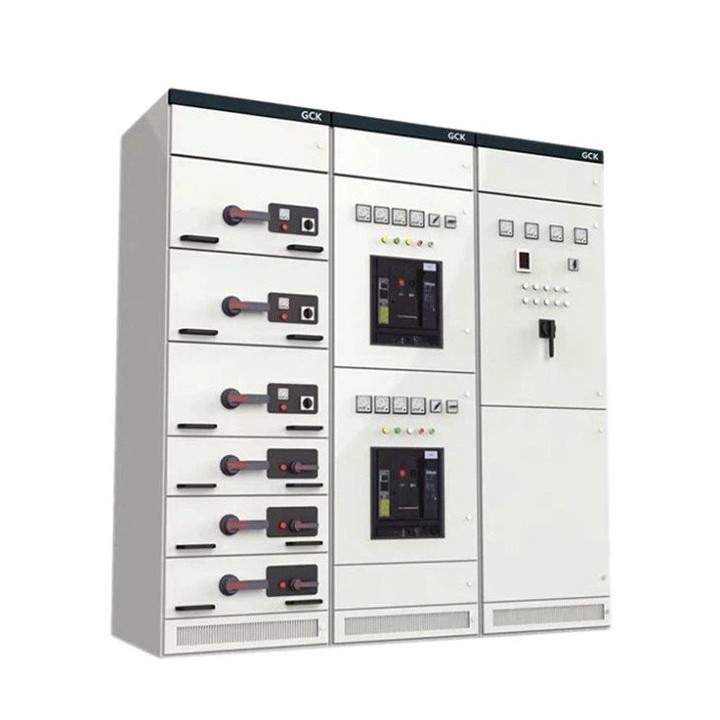

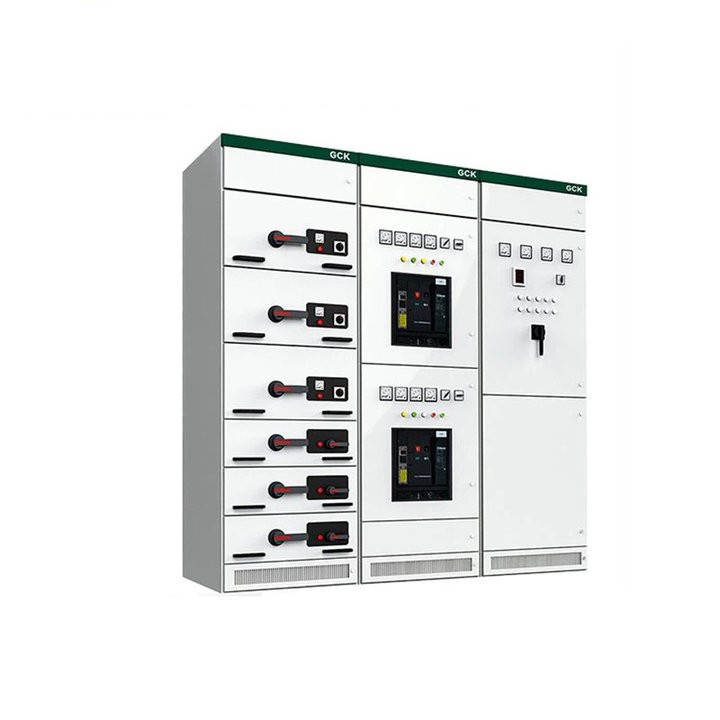

Lugao هو المورد الموثوق به لـ GCK Switchgear منخفضة الجهد.  يتميز Switchgear الخاص بنا على آلية تشغيل تتشابك مع الدرج بشكل معقد.  يضمن هذا التصميم عملية آمنة حيث لا يمكن الوصول إلى المفتاح الرئيسي في الموضع المغلق ، مما يمنع السحب غير المقصود.

علاوة على ذلك ، فإن آلية التشغيل الخاصة بمفاتيح مفاتيح الدرج لدينا تتضمن ميزة قفل مريحة.  يتيح ذلك قفل الآلية في وضع الإغلاق أو الفتح ، مما يوفر وسيلة آمنة لتنفيذ الصيانة على المعدات الكهربائية.  الثقة Lugao للحصول على حلول موثوقة تركز على السلامة في مفاتيح GCK الجهد المنخفض.

يحتوي الجزء الخلفي من الوحدة الوظيفية على مدخل الدائرة الرئيسي ومقابس المخرج والمقابس الثانوية للدائرة الإضافية.

يتم فصل مقصورات الوحدة الوظيفية بواسطة أقسام معدنية.

تعتمد وحدة الدرج آلية دفع دوارة مع وظيفة ثلاثية المواقع ، والعملية بسيطة وموثوقة.

تعتمد آلية الدفع لأدراج GCK مسارًا حلزونيًا للتحرك على طول عضو تحديد المواقع لتحقيق الدفع واستخراج الوحدة الوظيفية.  في عملية التقدم واستخراج الوحدة الوظيفية ، فإنه يدرك الشاشة المكونة من ثلاثة مواقع وتداخل ميكانيكي ، ومجهز بمفتاح صغير.  يمكن إجراء الكهرباء في وضع الاختبار.  متشابك.

GCK بيئة تشغيل مفاتيح مفاتيح الجهد المنخفض

1. درجة حرارة الهواء المحيط ليست أعلى من +40 درجة مئوية ، وليس أقل من -5 درجة مئوية ، ومتوسط ​​درجة الحرارة في غضون 24 ساعة ليست أعلى من +35 درجة مئوية ؛

2. يجب ألا تتجاوز درجة الحرارة النسبية 50 ٪ عند الحد الأقصى لدرجة الحرارة +40 درجة مئوية ، ويتم السماح بدرجة حرارة نسبية أعلى في درجات حرارة منخفضة ، مثل 90 ٪ عند +20 درجة مئوية ؛

3. الهواء النظيف ، لا غاز متآكل ومتفجر ، لا غبار موصل ويمكنه تدمير العزل:

4. في حالة عدم وجود اهتزاز كبير واهتزاز صدمة ، والتركيب الرأسي ، يجب ألا يكون الميل أكبر من 5 درجات ؛

5. الارتفاع لا يتجاوز 2000 متر ؛

6. المفاتيح مناسبة للنقل والتخزين في درجات الحرارة التالية: -25 درجة مئوية إلى +55 درجة مئوية ، في غضون فترة زمنية قصيرة (لا تزيد عن 24 ساعة) لا تتجاوز +70 درجة مئوية ؛

خصائص مفاتيح الجهد المنخفض GCK

يتم تجميع إطار الخزانة باستخدام ملفات تعريف C ، ويتم توفير أجزاء إطار الخزانة والأجزاء الداعمة الخاصة من قبل شركتنا لضمان دقة وجودة جسم الخزانة.

حجم صب الأجزاء وحجم الفتح والفاصل الزمني للمعدات (مثل المعامل E = 20mm).

الأجزاء الهيكلية الداخلية هي المجلفنة.

الغطاء العلوي للخزانة قابلة للفصل ، وتم تجهيز الزوايا الأربع لأعلى الخزانة بحلقات للرفع والشحن.

ينقسم إطار الخزانة إلى غرفة بوسار وغرفة وحدة وظيفية وغرفة كابل ، والتي يتم عزلها عن بعضها البعض لمنع الحادث من الانتشار.

تبلغ وحدة الارتفاع لوحدة الدرج 200 مم ، وتنقسم إلى سلسلة من خمسة حجم: وحدة 1/2 ، وحدة واحدة ، وحدة 1.5 ، وحدة 2 و 3 وحدة.    تيار وحدة الوحدة هو 630A وتحت.    (انظر الصورة أعلاه للمظهر).

يمكن لكل خزانة MCC تثبيت ما يصل إلى 9 أدراج من الوحدة أو 18/2 من الوحدة.

آلية التشغيل متشابكة ميكانيكيا مع الدرج.    عندما يكون المفتاح الرئيسي في الموضع المغلق ، لا يمكن سحب الدرج.

يمكن قفل آلية التشغيل للدرج في وضع الختام أو فتحه باستخدام قفل ، والذي يمكنه تنفيذ صيانة المعدات الكهربائية بأمان.

مواصفات مفاتيح مفاتيح الجهد المنخفض GCK

ميزات مفاتيح مفاتيح GCK منخفضة الجهد

تبادل لاطلاق النار في المصنع

التغليف
