ما هي خصائص GGD نوع الجهد المنخفض الكامل؟

هيكل GGD مقدمة

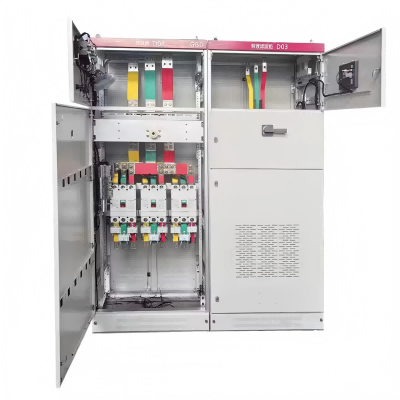

تعتمد خزانة خزانة توزيع الجهد المنخفض من نوع GGD نوع الخزانة للأغراض العامة ، ويتم تجميع الإطار مع 8MF من الصلب البارد محليًا ، وتم تصميم أجزاء الخزانة للأغراض العامة وفقًا للمبدأ المعياري ، وهناك ثقوب تثبيت من 20 نموذجًا. يمكّن المعامل العالي للتعميم المصنع من إدراك ما قبل الإنتاج ، والذي لا يقلل من دورة التصنيع فحسب ، بل يعمل أيضًا على تحسين كفاءة العمل.

يأخذ تصميم خزانة GGD النظر الكامل لمشكلة تبديد الحرارة في تشغيل الخزانة. هناك أعداد مختلفة من فتحات تبديد الحرارة في الأطراف العلوية والسفلية للخزانة. عندما ترتفع المكونات الكهربائية داخل الخزانة ، ترتفع الحرارة ويتم تفريغها من خلال الفتحات في الطرف العلوي ، بينما تتم إضافة الهواء البارد باستمرار إلى الخزانة بواسطة الفتحات في الطرف السفلي ، بحيث يتم تشكيل الخزانة المختومة في قناة هواء طبيعي من أسفل إلى أعلى لتحقيق الغرض من تبديد الحرارة.

خزانة GGD وفقًا لمتطلبات تصميم نمذجة المنتجات الصناعية الحديثة ، لاستخدام النسبة الذهبية لطريقة تصميم الخارجي الخارجي وتقسيم كل جزء من الأبعاد ، بحيث الآن خزانة الولايات المتحدة سمية الآن ، نظرة جديدة.

يرتبط باب مجلس الوزراء بالإطار بواسطة مفصلات محورية متحركة ، والتي يسهل تثبيتها وتفكيكها ، ويتم تضمين الحافة المطوية للباب مع شريط مطاطي من نوع الجبال ، ويحسن الشريط المدمج بين الباب وبين الإطار مرحلة ضغط معينة يمكن أن تمنع الباب من الجسم مع جسم الوزراء مباشرةً. يشكل باب الأجهزة ذات المكونات الكهربائية مع سلك نحاسي ناعم متعدد المواقد متصل بالإطار ، وأجزاء تركيب الخزانة وإطار الخزانة مع مسامير متصلة بالخزانة دائرة حماية كاملة للأرض.

قدرة التوسع المرنة

تم تصميم الدائرة الرئيسية لخزانة GGD مع 129 برنامجًا ، حيث بلغ إجمالي 298 مواصفات (باستثناء البرامج والمواصفات المستمدة من التغييرات الوظيفية للدوائر الإضافية وتغيرات الجهد التحكم).

GGD1 النوع 49 مخططات 123 مواصفات

GGD2 النوع 53 برامج 107 المواصفات

GGD3 النوع 27 برامج 68 المواصفات

ينقسم تصميم الدوائر الإضافية إلى جزأين ، مخطط إمدادات الطاقة ومخطط محطة الطاقة ، وهناك مساحة كافية في خزانة GGD لتثبيت المكونات الثانوية.

تعتمد خزانة GGD بشكل أساسي على المكونات الكهربائية الأكثر تقدماً التي يمكن إنتاجها بشكل محلي ، وفي الوقت نفسه ، وفقًا لمبدأ الاقتصاد والمعقولية ، فإنه يحتفظ بجزء من المنتجات القديمة المتاحة بموجب فرضية النظر بشكل كامل في الجدوى ، ولا تستخدم المنتجات القديمة.
