ما هي خطط استخدام خزانة المفاتيح القابلة للسحب ذات الجهد المنخفض GCS؟

ما هي خطط استخدام خزانة المفاتيح القابلة للسحب ذات الجهد المنخفض GCS؟

خطة الدائرة الرئيسية

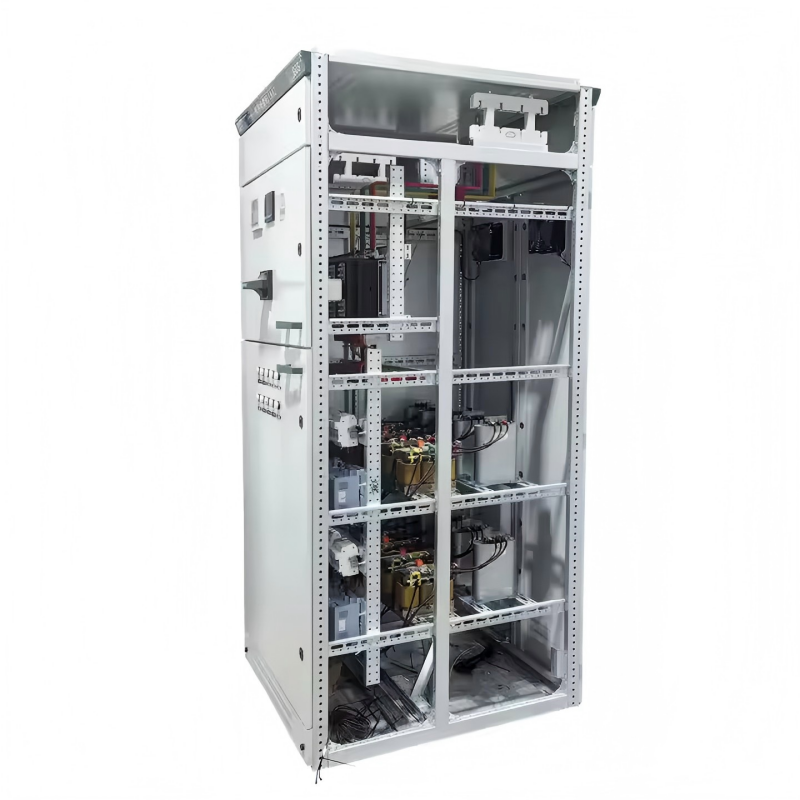

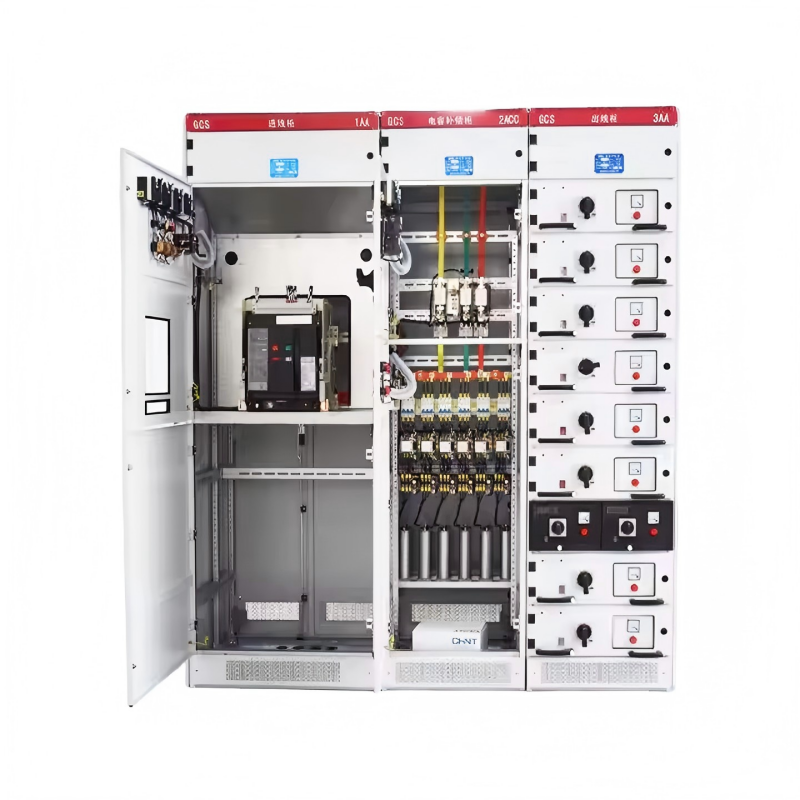

  تحتوي خطة الدائرة الرئيسية لخزانة GCS على 32 مجموعة و118 مواصفات، باستثناء المخططات والمواصفات المستمدة من التغييرات في التحكم والحماية للدوائر المساعدة. ويشمل احتياجات توليد الطاقة وإمدادات الطاقة ومستخدمي الطاقة الآخرين، مع تيار عمل مقنن يبلغ 5000 أمبير، مناسب لاختيار محولات التوزيع بقدرة 2500 كيلو فولت أمبير أو أقل. تم تصميم خزانات تعويض المكثفات لتلبية احتياجات إمدادات الطاقة واستخدامها لتحسين عامل الطاقة، كما تم تصميم خزانات المفاعلات لتأخذ في الاعتبار احتياجات الاستثمار الشامل.

خطة الدائرة المساعدة

  توجد 120 مخططًا للدوائر المساعدة في أطلس الدوائر المساعدة لـ GCS. تُستخدم خطة الدائرة المساعدة لجزء تشغيل التيار المستمر بشكل أساسي لنظام محطة الجهد المنخفض (المحطة) لمحطات الطاقة الفرعية. إنها مناسبة لنظام محطة الجهد المنخفض من 200 ميجاوات وأقل و300 ميجاوات وما فوق، ووضع التحكم العام لخط إمداد الطاقة العامل (الاستعداد)، ووحدة تغذية الطاقة، ووحدة تغذية المحرك.

  يتم استخدام الخطة المساعدة لجزء تشغيل التيار المتردد بشكل أساسي لنظام الجهد المنخفض للمحطات الفرعية في المصانع والمناجم والمؤسسات والمباني الشاهقة. هناك 6 مجموعات مناسبة للتحكم في تشغيل مصدر الطاقة المزدوج. لا توجد عملية رمي أوتوماتيكية احتياطية للتعشيق الكهربائي، ودوائر الاسترداد الذاتي ودوائر التحكم الأخرى، والتي يمكن استخدامها مباشرة في التصميم الهندسي.

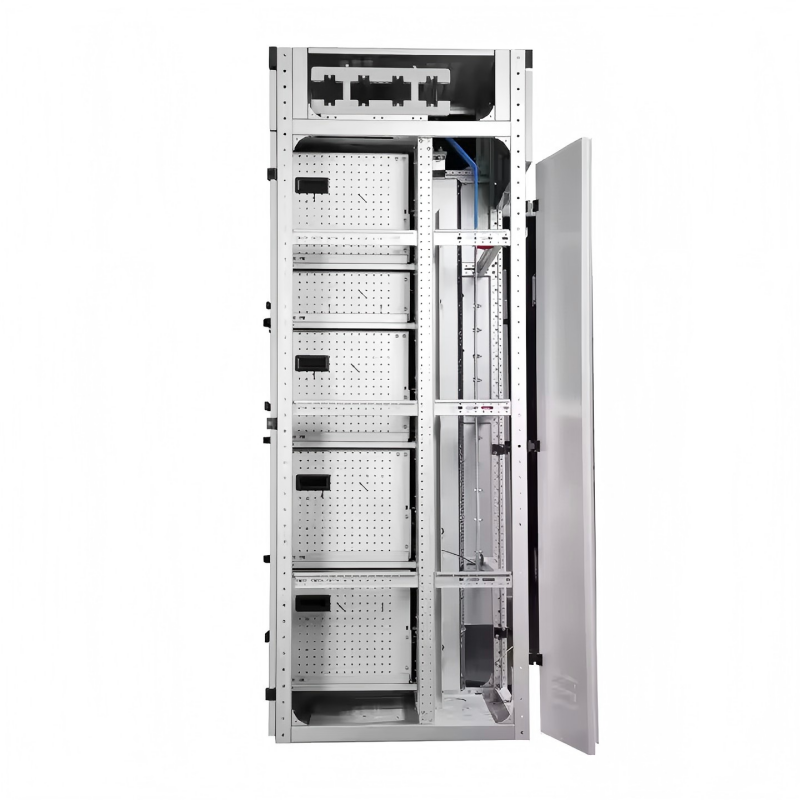

  مصدر طاقة التحكم DC هو DC 220V أو 110V، ومصدر طاقة التحكم AC هو AC 380V أو 220V. إنها خزانة كاملة مكونة من وحدات أدراج. مصدر طاقة التحكم 220 فولت مشتق من مصدر طاقة التحكم العام الذي يتم تشغيله بواسطة محول التحكم المخصص في هذه الخزانة. يستخدم مصدر طاقة التحكم العام محول تحكم غير مؤرض، ويتم حجز مصدر طاقة 24 فولت للاستخدام عند الحاجة إلى مصابيح إشارة تيار ضعيفة.

  تم تفصيل موقع تركيب مقياس واط ساعة وطريقة إدخال إشارة الجهد ومتطلبات التثبيت والاستخدام الأخرى في "تعليمات الإعداد" لمخطط الدائرة المساعدة.

بسبار الرئيسي

من أجل تحسين الاستقرار الحراري الديناميكي لقضيب التوصيل وتحسين ارتفاع درجة حرارة سطح التلامس، تستخدم جميع المعدات قضبان التوصيل النحاسية الصلبة من سلسلة TMY-T2. قضبان التوصيل النحاسية مطلية بالقصدير كاملة الطول، ويمكن أيضًا استخدام قضبان النحاس المطلية بالفضة كاملة الطول. تم تركيب قضيب التوصيل الأفقي وقضيب التوصيل العمودي في غرفة عزل قضيب التوصيل في الخزانة على التوالي. يستخدم شريط التأريض المحايد قضيبًا نحاسيًا صلبًا. يتم توصيل سلك التأريض الأفقي المحايد (PEN) أو سلك التأريض + السلك المحايد (PE+N).

التبديل الرئيسي

بالنسبة لخطوط إمداد الطاقة ومفاتيح التغذية من 630 أمبير وما فوق، يتم تحديد سلسلة DW45 بشكل أساسي، ويمكن أيضًا تحديد سلسلة DW48 أو سلسلة AE أو سلسلة 3WE أو ME. إذا لزم الأمر، يمكن أيضًا اختيار سلسلة M أو سلسلة F المستوردة.

بالنسبة لمفاتيح التحكم في وحدة التغذية والمحرك أقل من 630 أمبير، تختار Wang An سلسلة TG وسلسلة CM1. سلسلة NM، سلسلة CDM، سلسلة TG30 ومفاتيح الحالة المقولبة الأخرى.

من أجل تحسين الاستقرار الديناميكي للدائرة الرئيسية، تم تصميم مشابك القضبان المدمجة ودعامات العزل من سلسلة GCS. إنها مصنوعة من مواد وسادة صناعية عالية القوة ومثبطة للهب مع قوة عزل عالية وأداء إطفاء ذاتي جيد وهيكل فريد.

من أجل تقليل ارتفاع درجة حرارة الأقسام والمكونات الإضافية ورؤوس الكابلات للوحدات الوظيفية، تم تصميم المحول الخاص بخزانة GCS. يتمتع المحول بسعة كبيرة وارتفاع منخفض في درجة الحرارة.

إذا قام قسم التصميم باختيار مكونات كهربائية جديدة ذات أداء أفضل وتقنية أكثر تقدمًا وفقًا لاحتياجات المستخدم، فإن خزانات سلسلة GCS تتمتع بتنوع جيد ولن تسبب صعوبات في التصنيع والتركيب بسبب المكونات الكهربائية المحدثة.

اختيار المكونات الكهربائية

تستخدم خزائن GCS بشكل أساسي المكونات الكهربائية ذات التكنولوجيا المتقدمة والأداء العالي ومؤشرات الاستقرار، وتستخدم التكنولوجيا المستوردة التي يمكن إنتاجها بكميات كبيرة في الصين.
