كيف تعمل قواطع دوائر الجهد العالي على تحقيق التوازن بين الموثوقية والكفاءة والسلامة في أنظمة الطاقة؟

داخل الشبكة الواسعة والمزدحمة لشبكة الطاقة الحديثة، تحتدم معركة صامتة. فمن ناحية، يتدفق الطلب على الطاقة الموثوقة وغير المنقطعة عبر مئات الكيلومترات من خطوط النقل والمحولات. ومن ناحية أخرى، هناك التهديد الدائم بحدوث الأعطال - مثل الصواعق، والأشجار المتساقطة، وتعطل المعدات - التي يمكن أن ترسل تيارات مدمرة تتدفق عبر النظام. حراس هذا التوازن الدقيق همقواطع دوائر الجهد العالي. هذه ليست مجرد مفاتيح. إنها أنظمة كهروميكانيكية متطورة يجب أن تؤدي مهمة بسيطة بشكل متناقض ولكنها معقدة للغاية: حمل تيار الحمل العادي دون خسارة لسنوات، ولكن في غضون ميلي ثانية، تقطع التيار الهائل للخطأ. هذا هو جوهر التحدي الهندسي: كيف يمكن لقواطع دوائر الجهد العالي أن توازن بين الركائز الثلاث الحاسمة لتشغيل نظام الطاقة - الموثوقية والكفاءة والسلامة - التي غالبًا ما تسير في اتجاهات متعارضة؟

تكمن الإجابة في مزيج من المبادئ الفيزيائية المتقدمة والتصميم الهندسي الدقيق وتكامل النظام الذكي. يتم تحقيق الموثوقية من خلال استخدام مواد قوية وهوامش أمان متعددة وتشخيصات تنبؤية. يتم تحسين الكفاءة من خلال الاتصالات منخفضة المقاومة، والحد الأدنى من طاقة التشغيل، وفترات الصيانة الطويلة. يتم ضمان السلامة من خلال استخدام وسائط التبريد القوسي الخاملة، والأقفال المتداخلة القوية، وقدرات التشغيل عن بعد. يجب أن يكون قاطع دائرة الجهد العالي بمثابة موصل مثالي في ظل الظروف العادية وعازل مثالي في ظل ظروف الخطأ - وهي ازدواجية يتم تحقيقها من خلال التحكم الدقيق في القوس. التوازن ليس نقطة ثابتة ولكنه هدف ديناميكي ومتطور، مع تقدم التكنولوجيا وتغير متطلبات الشبكة. ستقوم هذه المقالة بتشريح المكونات الأساسية لهذا التوازن، واستكشاف الاستراتيجيات الفيزيائية والميكانيكية واستراتيجيات التحكم التي تسمح لقاطع دائرة الجهد العالي الحديث بالتفوق عبر الركائز الثلاث. وسنشارك أيضًا المواصفات الفنية والرؤى التشغيلية التي تُرشد تصميم واختيار هذه المكونات المهمة.

جدول المحتويات

• 1. فيزياء الانقطاع: كيف ينطفئ القوس؟
• 2. ركيزة الموثوقية: ما الذي يجعل قاطع الدائرة يمكن الاعتماد عليه لعقود من الزمن؟
• 3. ركيزة الكفاءة: كيف يمكن لقاطع الدائرة الكهربائية تقليل الخسائر؟
• 4. ركيزة السلامة: كيف يتم تحقيق حماية الموظفين والنظام؟
• 5. قانون التوازن: كيف تتعارض وتتعاون هذه الركائز الثلاث؟
• الأسئلة المتداولة (الأسئلة الشائعة)
• الخلاصة: مستقبل تصميم قواطع الدائرة

1. فيزياء الانقطاع: كيف ينطفئ القوس؟

لفهم كيف يوازن قاطع دائرة الجهد العالي أهدافه الأساسية، يجب علينا أولاً أن نفهم الفيزياء الأساسية لانقراض القوس. عندما تكون نقاط الاتصال الخاصة بجزء قاطع الدائرة الكهربائية تحت الحمل، يتشكل قوس كهربائي عبر الفجوة. هذا القوس عبارة عن بلازما عالية الحرارة، موصلة للتيار، وإذا تركت دون رادع، فسوف تستمر في حمل تيار الخلل إلى أجل غير مسمى. تتمثل مهمة قاطع الدائرة في إجبار هذا القوس على الإطفاء عند الصفر الطبيعي الحالي التالي. يكمن التحدي في أن القوس يخلق مسارًا متأينًا يمكن أن يشتعل مرة أخرى بسرعة مع ارتفاع الجهد بعد الصفر الحالي. إن مفتاح الانقطاع الناجح هو إزالة أيونات الفجوة واستعادة قوتها العازلة بشكل أسرع من تراكم جهد الاسترداد العابر (TRV).

الآلية الأساسية لانقراض القوس في قواطع دوائر الجهد العالي الحديثة هي استخدام وسيط تبريد القوس. يمكن أن يكون هذا غاز سداسي فلوريد الكبريت (SF6)، أو فراغ، أو زيت، ولكل منها مجموعة خاصة به من الخصائص الفيزيائية. SF6 سالب كهربيًا، مما يعني أن جزيئاته تلتقط الإلكترونات الحرة بسهولة، مما يمنع تكوين قناة قوسية. وهذا يجعلها فعالة بشكل استثنائي في كل من الفولتية العالية والتيارات العالية. يستخدم تصميم قاطع الدائرة هذا المبدأ: جهة اتصال متحركة، متصلة بأسطوانة منتفخة، تضغط غاز SF6 أثناء شوط الفتح. يتم بعد ذلك توجيه هذا الغاز المضغوط من خلال فوهة إلى منطقة القوس، مما يؤدي إلى إزالة الجسيمات المتأينة وتبريد البلازما. هذا هو المبدأ الفيزيائي الذي يسمح لقاطع الدائرة الكهربائية عالي الجهد بمقاطعة تيارات الأعطال الهائلة خلال 30-50 مللي ثانية فقط.

العلاقة بين ميزات التصميم هذه والتوازن العام لقاطع الدائرة هي علاقة حميمة. إن اختيار وسيلة المقاطعة يحدد التأثير البيئي ومتطلبات الصيانة والحجم المادي للمعدات. وعلى الرغم من فعالية سادس فلوريد الكبريت، إلا أنه يتمتع بقدرة عالية على الاحتباس الحراري (GWP)، مما يؤدي إلى تزايد التوجه نحو البدائل. على الرغم من أن قواطع الفراغ تقدم أداءً ممتازًا عند الفولتية المتوسطة، إلا أنها تتطلب وحدات قاطعة متعددة متسلسلة لتطبيقات الجهد العالي. وبالتالي، يعد اختيار وسيط المقاطعة عنصرًا أساسيًا في عملية التوازن، حيث أنه يؤثر بشكل مباشر على الموثوقية التشغيلية والتكلفة والاستدامة البيئية لقاطع الدائرة.

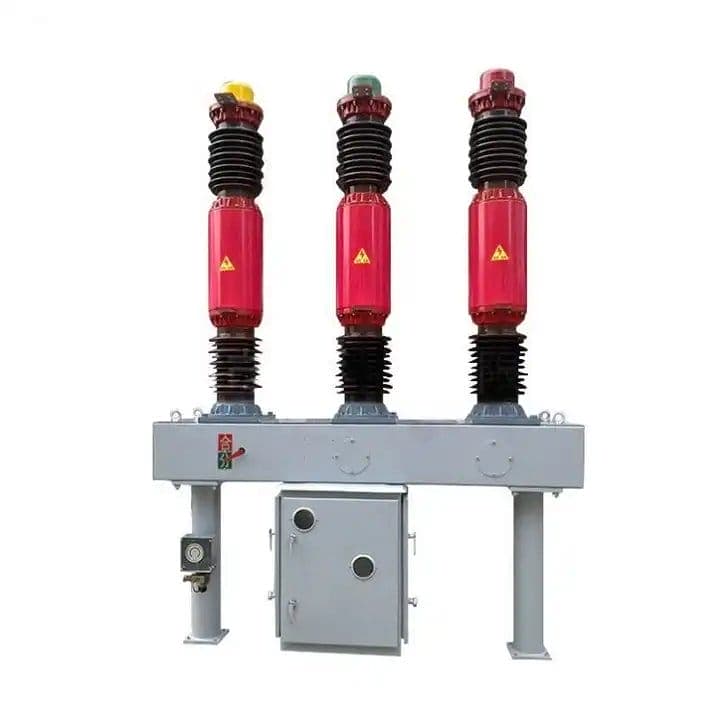

قام مصنعنا في Lugao بتطوير مجموعة من قواطع دوائر الجهد العالي التي تعمل على تحسين عملية انقراض القوس لتلبية احتياجات التطبيقات المختلفة. بالنسبة للتطبيقات على مستوى النقل (≥72.5 كيلو فولت)، فإننا نقدم قواطع الدائرة SF6 مع تقنية النفخ المتقدمة والتفجير الذاتي، التي تجمع بين قدرة كسر الدائرة القصيرة العالية وطاقة التشغيل المنخفضة. تستخدم آلية الانفجار الذاتي طاقة القوس نفسها للمساعدة في ضغط الغاز، مما يقلل الطاقة الميكانيكية المطلوبة من آلية التشغيل، مما يعزز الكفاءة الإجمالية. يوضح الجدول التالي أداء الانقطاع النموذجي لنماذج قواطع دوائر الجهد العالي لدينا.

2. ركيزة الموثوقية: ما الذي يجعل قاطع الدائرة يمكن الاعتماد عليه لعقود من الزمن؟

في صناعة الطاقة الكهربائية، غالبًا ما تكون الموثوقية هي الأولوية القصوى. يعتبر قاطع الدائرة الكهربائية ذو الجهد العالي أحد الأصول الإستراتيجية، وقد يؤدي فشله إلى عواقب كارثية. لا تتحقق الموثوقية من خلال ميزة واحدة؛ إنها نتيجة لفلسفة التصميم المتعمدة التي تشمل اختيار المواد، والتصميم الميكانيكي، والمرونة البيئية، والتشخيص التنبؤي. يجب أن يكون قاطع الدائرة الكهربائية عالي الجهد قادرًا على البقاء خاملًا لعدة أشهر، أو حتى سنوات، وبعد ذلك، عند الحاجة، يبدأ العمل بيقين مطلق. يعد تحقيق هذا المستوى من الاعتمادية بمثابة انتصار للهندسة.

أساس الموثوقية يكمن في اختيار المواد. بالنسبة للمسار الحامل للتيار، يعد نظام الاتصال أمرًا بالغ الأهمية بشكل خاص. تكون أسطح التلامس عادةً مطلية بالفضة أو من سبائك التنجستن الفضية، ويتم اختيارها لموصليتها العالية ومقاومتها للحام التلامسي. يتم التحكم في ضغط التلامس بعناية للحفاظ على مقاومة منخفضة دون التسبب في تآكل مفرط أثناء وضع الإغلاق الطويل. تم تصميم مواد التشحيم المستخدمة خصيصًا لإطالة عمر الآلية الميكانيكية. يتم اختيار الشحوم لقدرتها على الحفاظ على خصائصها على نطاق واسع من درجات الحرارة، مما يوفر تشغيلًا متسقًا طوال عمر قاطع الدائرة. هذه ليست مكونات جاهزة للاستخدام؛ لقد تم تصميمها خصيصًا للبيئة المتطلبة لقواطع دوائر الجهد العالي.

التصميم الميكانيكي لآلية التشغيل لا يقل أهمية. يجب أن تكون الآلية قادرة على تحريك كتلة مجموعة الاتصال المتحركة بسرعة كافية لتحقيق وقت التوقف المطلوب، بشكل متكرر وموثوق على مدى آلاف العمليات. ويتم تحقيق ذلك من خلال مجموعة من أنظمة تخزين الطاقة الزنبركية أو الهيدروليكية أو الهوائية. على الرغم من أن الآليات الزنبركية أبسط في التصميم، إلا أنها يجب أن تحتوي على نوابض يمكنها الحفاظ على قوتها على مدى عقود. ولهذا السبب غالبًا ما يتم تحميل النوابض مسبقًا في المصنع، وتم تصميم الآلية لتقليل عدد الأجزاء المتحركة، مما يقلل من احتمالية التآكل والفشل الميكانيكي.

تعد المرونة البيئية عنصرًا رئيسيًا آخر للموثوقية. غالبًا ما يتم تركيب قواطع دوائر الجهد العالي في الهواء الطلق، حيث تتعرض للمطر والثلج والجليد ورذاذ الملح ودرجات الحرارة القصوى. يوفر غاز SF6 الموجود داخل القاطع بيئة نظيفة وخاضعة للرقابة لنقاط الاتصال، ولكن يجب حماية الهيكل الخارجي. ويتم تحقيق ذلك من خلال التصميم الدقيق للهيكل والأختام واستخدام مواد عالية الجودة مقاومة للتآكل. العازل المستخدم أمر بالغ الأهمية؛ يجب أن تتحمل العوازل الخزفية أو البوليمرية إجهاد الجهد والتلوث البيئي. مصنعنا فيشركة لوغاو للطاقة المحدودةتستخدم مواد عالية الجودة فقط، ويتم اختبار قواطع الدائرة لدينا لتحمل الظروف القاسية، مما يضمن الموثوقية على المدى الطويل.

يتم تجهيز قواطع الدائرة الحديثة بشكل متزايد بأنظمة مراقبة الحالة. تقوم هذه الأنظمة بمراقبة آلية التشغيل وضغط الغاز وسير التلامس والدائرة الكهربائية. يتم استخدام هذه المعلومات للتنبؤ بالفشل، مما يسمح بجدولة الصيانة قبل حدوث المشكلة. يوفر تكامل أجهزة الاستشعار، مثل أجهزة استشعار التيار والجهد بالألياف الضوئية، بيانات في الوقت الفعلي حول صحة قاطع الدائرة، مما يؤدي إلى نقل الصيانة من النهج القائم على الوقت إلى النهج القائم على الحالة. هذا هو مستقبل الموثوقية: ليس فقط ضمان عمل قاطع دائرة الجهد العالي عند الحاجة، ولكن معرفة أنه سيعمل بدرجة متزايدة من اليقين. ومن خلال الجمع بين هذه الأساليب، يحقق قاطع الدائرة الكهربائية الحديث ذو الجهد العالي مستويات من الموثوقية لم يكن من الممكن تصورها قبل جيل مضى.

3. ركيزة الكفاءة: كيف يمكن لقاطع الدائرة الكهربائية تقليل الخسائر؟

الكفاءة، في سياق قواطع دوائر الجهد العالي، لا تتعلق بتحويل الطاقة من شكل إلى آخر. يتعلق الأمر بتقليل الخسائر في حالة حمل التيار العادية وتقليل الطاقة اللازمة للتشغيل. يقع قاطع الدائرة في مسار تدفق الطاقة بنسبة 99.9% من الوقت، وأي مقاومة في هذا المسار تساهم في فقدان الحرارة (فقدان I²R) وتقليل كفاءة النظام. ولذلك، فإن تصميم جهات الاتصال والمسار الحالي أمر بالغ الأهمية. يجب أن يكون ضغط التلامس كافيًا لتقليل مقاومة التلامس، ولكنه منخفض بدرجة كافية لتجنب التآكل المفرط. يعد اختيار المواد متغيرًا رئيسيًا؛ توفر الاتصالات المطلية بالفضة، على سبيل المثال، مسار مقاومة منخفض بشكل استثنائي. علاوة على ذلك، تم تحسين تصميم جهة الاتصال لتجنب النقاط الساخنة أو التدفئة الموضعية.

طاقة التشغيل هي عامل كفاءة آخر. يجب أن يكون قاطع الدائرة قادرًا على فتح وإغلاق نقاط الاتصال الخاصة به بسرعة. يتم استخلاص الطاقة اللازمة لهذه العملية من مصدر طاقة مخزن، مثل الزنبرك المشحون أو المجمع الهيدروليكي. يؤدي تقليل الطاقة المطلوبة إلى تقليل حجم وتكلفة الآلية، ويقلل الضغط على المكونات، ويساهم في كفاءة النظام بشكل عام. يعد تصميم الانفجار الذاتي، حيث تساعد طاقة القوس في ضغط غاز التبريد، مثالًا رئيسيًا على هذا المبدأ. باستخدام طاقة القوس الخاصة للمساعدة في عملية الانقطاع، يتم تقليل الطاقة الميكانيكية المطلوبة من آلية التشغيل، مما يحسن الكفاءة الإجمالية للجهاز.

جانب آخر مهم من الكفاءة هو معدل تسرب غاز SF6. SF6 هو غاز عازل باهظ الثمن وهو أيضًا أحد غازات الدفيئة القوية. يمثل أي تسرب تكلفة مالية وتأثيرًا بيئيًا. تم تصميم قواطع دوائر الجهد العالي الحديثة بمعدلات تسرب منخفضة للغاية. تضمن الأختام عالية الجودة ومعايير التصنيع الدقيقة احتواء الغاز داخل القاطع طوال فترة خدمته بالكامل. تضمن تقنية الختم، جنبًا إلى جنب مع المراقبة المتقدمة لكثافة الغاز، أن يعمل قاطع الدائرة بأدائه الأمثل دون أي تسرب بيئي.

تمتد كفاءة قاطع الدائرة الكهربائية ذات الجهد العالي إلى ما هو أبعد من تشغيله الخاص إلى نظام الطاقة الأوسع. من خلال توفير انقطاع سريع وموثوق للخطأ، يقلل قاطع الدائرة من مخاطر تلف المعدات وانقطاع التيار الكهربائي، الأمر الذي يمكن أن يكون له تكاليف اقتصادية ضخمة. يعد قاطع الدائرة مكونًا رئيسيًا في نظام الطاقة الحديث والفعال. تم تصميم قواطع دوائر الجهد العالي الخاصة بنا ليس فقط من أجل التميز في وظيفتها الخاصة، ولكن أيضًا للمساهمة في الكفاءة الإجمالية للشبكة. يوضح الجدول أدناه الميزات الرئيسية لتعزيز الكفاءة في نماذج قواطع الدائرة لدينا.

4. ركيزة السلامة: كيف يتم تحقيق حماية الموظفين والنظام؟

السلامة، في سياق قواطع دوائر الجهد العالي، هي مفهوم متعدد الأوجه. وهو يشمل حماية نظام الطاقة نفسه، وحماية البنية التحتية المادية من الأضرار الحرارية والميكانيكية أثناء حالات الأعطال. كما أنها تنطوي على حماية العاملين في مجال التشغيل، وحمايتهم من مخاطر المعدات الكهربائية ذات الجهد العالي والطاقة العالية. يمكن أن يكون الفشل في السلامة كارثيًا، مما يجعله المحرك الأساسي للتصميم. السلامة ليست ميزة إضافية؛ إنه مبدأ أساسي مدمج في تشغيل قاطع الدائرة.

السلامة تبدأ بالقاطع نفسه. إن اختيار وسط عازل، مثل SF6، يوفر بطبيعته مزايا السلامة. والغاز خامل وغير قابل للاشتعال، مما يزيل مخاطر الحريق والانفجار المرتبطة بقواطع دوائر الزيت. كما يعمل القاطع المحكم الغلق أيضًا على حماية نقاط الاتصال الداخلية من البيئة، مما يضمن عدم تعرض وظيفة الحماية لقاطع الدائرة الكهربائية للخطر بسبب التلوث الخارجي. تم تصميم العلبة لتحمل الضغط الداخلي الناتج عن القوس، واحتواء أي فشل محتمل وحماية الموظفين من تأثيرات الخطأ.

بالإضافة إلى السلامة المتأصلة في قاطع التيار، تشتمل قواطع دوائر الجهد العالي الحديثة على مجموعة واسعة من أقفال الأمان وميزات الحماية. تم تصميم آلية التشغيل بأقفال ميكانيكية تمنع التشغيل غير الصحيح. على سبيل المثال، يتم قفل عملية الإغلاق ميكانيكيًا إذا تم إعطاء أمر الفتح، مما يمنع إغلاق قاطع الدائرة عند حدوث خطأ. تتم حماية دائرة التحكم الكهربائية بالمثل من خلال عمليات القفل لمنع العمليات المتعددة التي قد تؤدي إلى تلف الآلية. غالبًا ما يتم دمج مفاتيح التأريض، مما يوفر مسارًا مرئيًا ويمكن التحقق منه للوصول إلى الأرض لأغراض الصيانة. تعتبر هذه التشابكات ضرورية لضمان سلامة الموظفين وموثوقية نظام الطاقة.

جانب آخر مهم للسلامة هو الحد من خطأ التيار. يعتبر قاطع دائرة الجهد العالي هو الجهاز الأساسي لمقاطعة تيارات العطل، وقدرته على القيام بذلك بسرعة تقلل من مدة العطل. وهذا يقلل من الضغط الحراري والميكانيكي على مكونات النظام، مما يحمي المحولات والكابلات والمولدات من التلف. من خلال إزالة الخلل بسرعة، يقلل قاطع الدائرة أيضًا من خطر حدوث أعطال ثانوية، مثل وميض القوس أو الانفجار، مما قد يعرض الأفراد للخطر. بالإضافة إلى قاطع الدائرة نفسه، تعد إجراءات السلامة والتدريب المناسبين ضرورية لحماية الموظفين. تم تصميم قاطع الدائرة مع إمكانية التشغيل عن بعد، مما يسمح للمشغل بالتواجد بأمان بعيدًا عن المعدات أثناء عملية التبديل.

التوازن بين السلامة والركائز الأخرى أمر بالغ الأهمية. قد يكون قاطع الدائرة المصمم بهوامش أمان قصوى أكبر وأثقل وأكثر تكلفة. ومع ذلك، فإن السلامة التي توفرها المعدات هي عامل غير قابل للتفاوض. يوضح الجدول أدناه ميزات السلامة الرئيسية المدمجة في قاطع دائرة الجهد العالي الخاص بنا.

5. قانون التوازن: كيف تتعارض وتتعاون هذه الركائز الثلاث؟

لقد قمنا حتى الآن بفحص الموثوقية والكفاءة والسلامة كثلاثة ركائز متميزة. ومع ذلك، فإن التحدي الحقيقي لتصميم قواطع دوائر الجهد العالي يكمن في التفاعل بينهما. هذه الأهداف الثلاثة غالبا ما تتعارض. على سبيل المثال، قد يتضمن التصميم الذي يزيد من الموثوقية إلى الحد الأقصى تكرارًا إضافيًا، مما يؤدي إلى زيادة الوزن والتكلفة، وربما تقليل الكفاءة. قد يستخدم التصميم الذي يزيد الكفاءة إلى الحد الأقصى مواد أخف وزنًا، لكن هذه المواد قد لا توفر نفس الموثوقية على المدى الطويل مثل البدائل الأثقل والأكثر قوة. إن فن مهندس قاطع الدائرة هو إيجاد نقطة التوازن المثالية.

النظر في حالة تصميم الاتصال. لتحقيق موثوقية عالية، يجب أن تكون نقاط الاتصال مصممة لتحمل الضغوط الكهربائية والحرارية لتيار العطل. قد يتطلب ذلك منطقة اتصال أكبر أو مادة أكثر قوة، مما قد يزيد من مقاومة التلامس ويقلل الكفاءة. على العكس من ذلك، لتحقيق كفاءة عالية، يجب تقليل مقاومة التلامس إلى الحد الأدنى، ولكن هذا يمكن أن يؤدي إلى تصميم أكثر عرضة للتلامس أو التآكل. ويجب على المهندس أن يتنقل بين هذه المتطلبات المتضاربة، وأن يختار المواد والتصميمات التي تقدم أفضل الحلول الوسط. وبالمثل، يجب تصميم آلية التشغيل لتكون موثوقة للغاية، ولكن استهلاكها للطاقة هو عامل في الكفاءة الإجمالية لقاطع الدائرة.

وتتعاون هذه الركائز الثلاث أيضًا. يعتبر قاطع الدائرة الموثوق به للغاية أكثر أمانًا أيضًا. إذا كان قاطع الدائرة غير موثوق به، فقد يفشل في مقاطعة العطل، مما يؤدي إلى عطل كارثي يمكن أن يعرض النظام والموظفين للخطر. وبالمثل، فإن قاطع الدائرة الذي يتسم بالكفاءة يكون أيضًا أكثر موثوقية، لأنه يعمل في درجات حرارة منخفضة ويضع ضغطًا أقل على مكوناته. يعد استخدام تقنية التفجير الذاتي مثالًا مثاليًا لهذا التعاون: فهي تعمل على تحسين الكفاءة من خلال تقليل طاقة التشغيل، ولكنها أيضًا تعزز الموثوقية من خلال تقليل الحمل الميكانيكي على الآلية. يعد دمج أنظمة مراقبة الحالة أداة قوية لتحسين الركائز الثلاث في وقت واحد. من خلال مراقبة صحة قاطع الدائرة، يمكن للنظام التنبؤ بالفشل ومنعه، مما يعزز الموثوقية. ومن خلال تحديد أوضاع التشغيل غير الفعالة، يمكن تحسين النظام وتحسين الكفاءة. ومن خلال توفير الإنذار المبكر بالمشاكل المحتملة، يمكن استخدام النظام لتعزيز السلامة.

التوازن ديناميكي. مع تقدم التكنولوجيا، يتغير تعريف التوازن الأمثل. إن إدخال مواد جديدة وأجهزة استشعار جديدة وخوارزميات تحكم جديدة يؤدي باستمرار إلى دفع حدود ما هو ممكن. يعد مستقبل قواطع دوائر الجهد العالي واحدًا من التكامل الأكبر، حيث يصبح قاطع الدائرة عقدة اتصال ذكية في شبكة رقمية. ولن يقتصر الأمر على كونه نظامًا موثوقًا وفعالًا وآمنًا فحسب، بل سيكون نظامًا يدير صحته بشكل فعال، ويتنبأ باحتياجاته، ويحسن أدائه. هذا هو المستقبل الذي يكرس مصنعنا في لوغاو جهوده لتحقيقه.

يوضح الجدول التالي كيف يمكن أن تؤثر اختيارات التصميم في قواطع دوائر الجهد العالي على الركائز الثلاث، مما يوضح المقايضات المتأصلة.

الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما هو العمر الافتراضي النموذجي لقاطع الدائرة الكهربائية ذات الجهد العالي، وما هي العوامل التي تؤثر على طول عمره؟

الإجابة: إن قواطع دوائر الجهد العالي عالية الجودة، مثل تلك التي تصنعها شركة Lugao Power Co.,Ltd.، عادةً ما تتمتع بعمر تصميمي يتراوح من 30 إلى 40 عامًا. يعتمد العمر الفعلي على عدة عوامل: عدد انقطاعات تيار العطل (مما يؤدي إلى تدهور ملامسات الانحناء)، وتكرار العمليات الميكانيكية (مما يؤثر على الآلية)، والبيئة المحيطة (التآكل، ودرجة الحرارة)، وجودة الصيانة. يمكن لقاطع الدائرة SF6 الذي يتم صيانته جيدًا، مع عدد محدود من عمليات الأعطال، أن يتجاوز عمره التصميمي بسهولة. تم تصميم قواطع الدائرة لدينا مع جهات اتصال قوسية قابلة للاستبدال للسماح بإطالة عمر الخدمة بتكلفة معقولة. تعد مراقبة الحالة والصيانة المنتظمة أمرًا أساسيًا لزيادة عمر الخدمة إلى الحد الأقصى.

السؤال 2: كيف يتعامل قاطع الدائرة ذات الجهد العالي مع عطل التيار المباشر (DC)، الذي لا يحتوي على تقاطع طبيعي للصفر؟

الإجابة: تم تصميم قواطع دوائر الجهد العالي بشكل أساسي لأنظمة التيار المتردد، حيث يتجاوز التيار بشكل طبيعي الصفر مرتين في كل دورة. لا تحتوي أنظمة التيار المستمر على هذا الصفر الطبيعي، مما يجعل الانقطاع أكثر صعوبة. بالنسبة لأخطاء التيار المستمر، يجب أن يفرض قاطع الدائرة تيارًا صفريًا. يتم تحقيق ذلك عادةً في أنظمة التيار المستمر عالية الجهد (HVDC) باستخدام قاطع دائرة HVDC مخصص، والذي يستخدم آلية انقطاع مختلفة، مثل النهج الهجين باستخدام إلكترونيات الطاقة لإجبار التيار على الصفر، جنبًا إلى جنب مع مفتاح ميكانيكي لعزل الخطأ. يقوم مصنعنا بتصنيع قواطع دوائر الجهد العالي المتخصصة لتطبيقات HVDC، والتي تتضمن هذه التقنيات المتقدمة.

السؤال 3: ما الفرق بين الخزان الميت وتكوين قاطع الدائرة الكهربائية للخزان الحي؟

الإجابة: في قاطع دائرة الخزان الميت، يتم وضع القاطع في حاوية معدنية مؤرضة. وهذا يوفر ميزة أمان واضحة، حيث أن الجهد العالي يكون مغلقًا ويكون الغلاف عند مستوى الأرض. في قاطع الدائرة الكهربائية للخزان الحي، يوجد القاطع عند الجهد العالي، ولا يتم تأريض الخزان. عادةً ما تكون قواطع الخزانات الميتة أسهل في الصيانة وتوفر مرونة أكبر في التصميم، ولكنها أثقل وأكثر تكلفة. تعتبر قواطع الخزانات الحية أخف وزنًا ولها خسائر عازلة أقل، مما يجعلها أكثر كفاءة في بعض التطبيقات. يتم تصنيع كلا التصميمين بواسطة مصنعنا في Lugao Power Co.,Ltd.، مما يوفر لعملائنا الاختيار بناءً على متطلباتهم المحددة.

السؤال 4: ما هي المخاوف البيئية المحتملة المتعلقة بقواطع الدائرة SF6، وكيف يتم معالجتها؟

الإجابة: يمتلك SF6 قدرة عالية على الاحتباس الحراري (GWP)، مما يجعله أحد غازات الدفيئة القوية. تعمل الصناعة بنشاط على تقليل انبعاثات SF6 من خلال تحسين الختم، وتشديد إجراءات التعامل مع الغاز، وتطوير الغازات البديلة. مصنعنا في Lugao Power Co.,Ltd. نفذت برنامجًا لتقليل تسرب SF6 بمعدلات أقل من 0.1٪ سنويًا. بالإضافة إلى ذلك، نحن نعمل بنشاط على تطوير قواطع دوائر الجهد العالي باستخدام بدائل صديقة للبيئة، مثل AirPlus (خليط من الغازات ذات قدرة منخفضة على إحداث الاحترار العالمي)، لتزويد عملائنا بحل أكثر استدامة. يعد الانتقال إلى هذه البدائل أولوية رئيسية لجهودنا في البحث والتطوير.

السؤال 5: كيف يمكنني حساب قدرة قطع الدائرة الكهربائية المطلوبة لقاطع الدائرة الكهربائية في محطتي الفرعية؟

الإجابة: يتم تحديد قدرة كسر الدائرة القصيرة المطلوبة من خلال الحد الأقصى لتيار العطل الذي يمكن أن يتدفق عند نقطة تركيب قاطع الدائرة. وهذا يتطلب دراسة مفصلة لنظام الطاقة تأخذ في الاعتبار مقاومة المصدر، ومقاومة المحولات، وتكوين الشبكة. ستقوم الدراسة بحساب تيار الدائرة القصيرة المتماثل (kA) ونسبة X/R، التي تحدد مكون التيار المستمر لتيار الخلل. يجب أن يكون تيار كسر الدائرة القصيرة المقنن لقاطع الدائرة الكهربائية أكبر من هذا التيار المحسوب، ويجب أن يكون قادرًا على مقاطعة تيار العطل غير المتماثل بالكامل. يمكن للفريق الهندسي في مصنعنا المساعدة في هذا الحساب وتقديم مشورة الخبراء بشأن قاطع دائرة الجهد العالي المناسب لتطبيقك.

الخلاصة: مستقبل تصميم قواطع الدائرة

يعد قاطع دائرة الجهد العالي تحفة هندسية يجب أن توازن باستمرار بين المتطلبات المتنافسة من الموثوقية والكفاءة والسلامة. يتم تحقيق هذا التوازن من خلال الاختيار الدقيق للمواد والتصميم الميكانيكي وتكامل النظام. مع تطور أنظمة الطاقة نحو مزيد من التعقيد، مع المزيد من مصادر الطاقة المتجددة، والتوليد الموزع، والتوصيل البيني للتيار المستمر، فإن الطلب على قاطع الدائرة سيزداد. يكمن مستقبل قواطع دوائر الجهد العالي في تكامل التقنيات الذكية، مما يتيح الصيانة القائمة على الحالة، وتحسين الأداء في الوقت الفعلي، والتكامل السلس في الشبكة الرقمية. أصبح المفتاح المتواضع الذي يحمي الشبكة عقدة ذكية ومتطورة.

شركة لوغاو للطاقة المحدودة مكرس لقيادة هذا التطور. يضمن التزامنا بالبحث والتطوير أن تكون قواطع دوائر الجهد العالي لدينا في طليعة التكنولوجيا، مما يوفر لعملائنا أفضل توازن بين الأداء والموثوقية والاستدامة. نحن ندعوك لاستكشاف مجموعة منتجاتنا وللاتصال بفريقنا الهندسي لمناقشة متطلبات نظام الطاقة الخاصة بك. سواء كنت تخطط لإنشاء محطة فرعية جديدة، أو ترقية محطة موجودة، أو تسعى إلى تحسين كفاءة شبكتك، فإن فريق الخبراء لدينا على استعداد لمساعدتك.اتصل بـ Lugao Power Co.,Ltd. اليوملمعرفة المزيد حول مجموعتنا الشاملة من حلول قواطع الدائرة الكهربائية ذات الجهد العالي.
