لماذا تعتبر قواطع دوائر الجهد العالي ضرورية لحماية المحولات؟

تخيل محول طاقة - حارسًا ضخمًا وصامتًا في قلب محطة فرعية كهربائية - أصيب فجأة بصعقة صاعقة أو ماس كهربائي كارثي. وفي جزء من الثانية، قد يفشل العزل الداخلي للمحول، وقد ترتفع درجة حرارة الملف، وقد يؤدي الانفجار الناتج إلى إتلاف المحطة الفرعية بأكملها، مما يؤدي إلى إغراق آلاف المنازل والشركات في الظلام. الشيء الوحيد الذي يقف بين هذا السيناريو والتشغيل العادي والموثوق هو الجهاز الذي غالبًا ما نعتبره أمرًا مفروغًا منه:قواطع دوائر الجهد العالي. هذا الجهاز ليس مجرد مفتاح؛ إنه مرحل وقائي عالي السرعة وعالي الدقة يجب أن يكتشف الخطأ، ويتخذ قرارًا، ويقاطع تيارًا يمكن أن يصل إلى عشرات الآلاف من الأمبيرات - كل ذلك خلال نافذة زمنية تقاس بالمللي ثانية. وبدون ذلك، فإن المحول، وهو أحد الأصول الأكثر تكلفة والأكثر أهمية في شبكة الطاقة، سيُترك عرضة للقوى ذاتها التي تم تصميمه لتسخيرها.

إن الدور الأساسي لقاطع دائرة الجهد العالي في حماية المحولات ليس مسألة راحة؛ إنها مسألة بقاء للشبكة. المحول عبارة عن قطعة معقدة وحساسة من المعدات. جوهرها عبارة عن متاهة من اللفات النحاسية والعوازل التي تعمل في درجات حرارة عالية وتحت ضغط كهربائي هائل. إذا سمح لتيار الخلل بالاستمرار، فإنه يولد حرارة يمكنها إذابة النحاس وتبخير الزيت، مما يؤدي إلى إنشاء وميض قوسي عنيف يمكن أن يدمر المحول. يعمل قاطع دائرة الجهد العالي كحارس نهائي. إنه الجهاز الوحيد الذي يمكنه عزل المحول بسرعة وحسم من العطل، مما يمنع المشكلة المحلية من التحول إلى فشل نظامي. ستقوم هذه المقالة بتحليل الأسباب الفنية والاقتصادية والتشغيلية التي تجعل هذا المكون الأساسي لا غنى عنه. سوف نستكشف أيضًا كيف يمكن لحلول قواطع دوائر الجهد العالي الخاصة بنا في Lugao Power Co.,Ltd. تم تصميمها لتوفير السرعة والموثوقية والدقة اللازمة لحماية هذه الأصول الحيوية.

جدول المحتويات

• 1. ما هو قاطع دائرة الجهد العالي وكيف يحمي المحولات؟
• 2. لماذا تكون المحولات عرضة للأخطاء دون الحماية المناسبة؟
• 3. كيف يمكن مقارنة الأنواع المختلفة من قواطع دوائر الجهد العالي لحماية المحولات؟
• 4. ما هي المعلمات الفنية التي تحدد قاطع الدائرة عالي الأداء؟
• 5. كيف يمكن للتحكم والمراقبة الحديثة تعزيز فعالية قواطع الدائرة؟
• الأسئلة المتداولة (الأسئلة الشائعة)
• خاتمة

ما هو قاطع الدائرة الكهربائية ذات الجهد العالي وكيف يحمي المحولات؟

قاطع دائرة الجهد العالي عبارة عن جهاز تحويل متخصص مصمم لمقاطعة التيارات الخاطئة - الزيادات الهائلة وغير المنضبطة للكهرباء التي تحدث أثناء دائرة كهربائية قصيرة - ولعزل قسم من شبكة الطاقة، مثل المحول، عن بقية النظام. إنه ليس مفتاح تشغيل/إيقاف بسيط. إنها قاطعة عالية المخاطر وعالية السرعة ويجب أن تؤدي وظيفتها بدقة متناهية. المحول، وهو الأصل الأساسي الذي نحميه، هو جهاز يعمل على رفع الجهد أو خفضه. بينما يعمل بشكل طبيعي، يظل قاطع الدائرة الكهربائية عالي الجهد في وضع الإغلاق، مما يسمح بتدفق التيار. ومع ذلك، في اللحظة التي يتم فيها اكتشاف خطأ - عادةً عن طريق مرحل يراقب الإشارات الحالية أو الجهد الكهربي أو التفاضلي - يجب أن يفتح قاطع الدائرة، مما يطفئ القوس الذي يتشكل بين نقاط الاتصال الخاصة به عند انفصالها. وتتمثل المهمة الحاسمة في إزالة الخلل قبل أن يتسبب في حدوث ضرر حراري أو ميكانيكي للمحول. بالنسبة لمحولات الطاقة الكبيرة، غالبًا ما يكون وقت المقاصة أقل من 100 مللي ثانية. ولتوضيح ذلك، تستغرق ومضة العين البشرية حوالي 300 إلى 400 مللي ثانية. يجب أن يعمل قاطع الدائرة ذات الجهد العالي بشكل أسرع من غمضة عين لحماية آلة يمكن أن تزن مئات الأطنان.

إن فيزياء هذا الانقطاع هي المكان الذي يصبح فيه التحدي الهندسي واضحًا. عند فتح قاطع الدائرة الكهربائية، يتشكل قوس بين نقاط الاتصال الفاصلة. هذا القوس هو في الأساس بلازما، وهي قناة عالية التوصيل من الغاز المتأين والتي، إذا تركت دون رادع، ستستمر في توصيل التيار إلى أجل غير مسمى. لإطفاء هذا القوس، يجب على قاطع الدائرة، في جزء من الثانية، تبريد مسار القوس وإزالة تأينه. تستخدم تصميمات قواطع الدائرة المختلفة تقنيات مختلفة. يستخدم قاطع الدائرة SF6 (سداسي فلوريد الكبريت) تدفقًا من غاز SF6 المضغوط لتبريد القوس وطرد الجسيمات المتأينة، بالاعتماد على خصائص العزل الاستثنائية لـ SF6 لمقاومة جهد النظام. يعتمد قاطع الدائرة الفراغية على قوة العزل الكهربائية العالية للفراغ لإخماد القوس. يستخدم قاطع الدائرة النفطية المتطور، على الرغم من التكنولوجيا القديمة، الغاز الناتج عن تبخر الزيت لتبريد القوس وإطفائه. كل هذه الأساليب يجب أن تحقق نفس النتيجة: تيار صفر عند التيار الطبيعي التالي صفر لشكل موجة التيار المتردد، ثم استعادة سريعة لقوة العزل الكهربائي لمنع حدوث ضربة أخرى. في Lugao، تم بناء حلول قواطع دوائر الجهد العالي الخاصة بنا على فهم عميق لفيزياء التبريد القوسي، مما يضمن أن قواطعنا ليست موثوقة فحسب، بل يمكن التنبؤ بأدائها.

لفهم دور حماية المحولات حقًا، من المفيد التفكير في ما يفعله المحول. إنه جهاز حثي. يقوم بتخزين الطاقة في مجاله المغناطيسي. عندما يحدث خطأ في الجانب الثانوي للمحول، يتم إلقاء الطاقة من الجانب الأساسي فجأة في الخطأ. يرى المحول تيارًا هائلاً لا يستطيع التعامل معه. هذا هو الوقت الذي يبدأ فيه تشغيل قاطع دائرة الجهد العالي. يتم وضعه عادةً على الجانب الأساسي، جانب الجهد العالي، للمحول. وتتمثل مهمتها في فصل المحول عن مصدر الطاقة الأولي، وبالتالي يتم تغذية الخطأ بشكل فعال فقط عن طريق القصور الذاتي للمولد. من خلال عزل المحول عن ناقل الجهد العالي، يمنع قاطع الدائرة تيار العطل من التصاعد إلى النقطة التي قد يتضرر فيها المحول. إن المحول الذي لا يحتوي على قاطع دائرة الجهد العالي الذي يعمل بشكل صحيح يشبه السيارة بدون فرامل؛ قد ينجح الأمر لبعض الوقت، ولكن عندما يحدث خطأ ما، تكون العواقب كارثية. لقد صمم مصنعنا مجموعة من منتجات قواطع دوائر الجهد العالي المصممة خصيصًا لحماية المحولات، مما يوفر مجموعة من الخيارات لمختلف تقديرات الجهد والتيار، ومتطلبات التطبيق، والظروف البيئية.

لماذا تكون المحولات عرضة للأخطاء دون الحماية المناسبة؟

تكمن جذور نقاط الضعف في محولات الطاقة في تصميمها الأساسي والمواد التي تستخدمها. محول الطاقة الكبير النموذجي عبارة عن مجموعة معقدة من اللفات النحاسية والعزل القائم على السليلوز وزيت المحولات. تم تصميم هذا المزيج من أجل التشغيل الفعال في نطاق ضيق من الظروف العادية. ومع ذلك، فهو عرضة بطبيعته لمجموعة واسعة من أنواع الأخطاء، والتي يمكن أن يكون الكثير منها كارثيًا إذا لم تتم معالجتها فورًا وتلقائيًا بواسطة قاطع دائرة الجهد العالي. لفهم مشكلة عدم الحصانة هذه، عليك أن تقدر فيزياء فشل المحولات. تعتبر الدائرة القصيرة على جانب خرج المحول (الثانوي) هي السيناريو الأكثر شيوعًا. إذا تم قصر الثانوي، فإن الجانب الأساسي يسحب تيارًا محدودًا نظريًا فقط بممانعة المحول، وهي منخفضة نسبيًا. يمكن أن يكون تيار العطل هذا من 10 إلى 20 ضعف تيار الحمل الكامل العادي. والنتيجة هي تسخين مفاجئ وشديد للملفات، مما قد يؤدي إلى إذابة النحاس وانهيار العزل. يمكن أن يؤدي التمدد السريع للنفط بسبب الحرارة إلى توليد غازات متفجرة، مما يؤدي إلى فشل عنيف. يجب أن يكتشف قاطع الدائرة الكهربائية ذات الجهد العالي هذا الارتفاع الحالي ويفصل المحول قبل أن تصل درجة حرارة الملف إلى مستوى حرج.

وبعيدًا عن الدوائر القصيرة، فإن المحولات معرضة أيضًا لتهديدات أخرى أكثر غدرًا. وتشمل هذه الصواعق، والتي يمكن أن تسبب ارتفاعًا في الجهد الذي يؤدي إلى تحطيم العزل، والرنين الحديدي، وهي ظاهرة يمكن أن تسبب جهدًا زائدًا وتياراتًا زائدة عند تنشيط المحول أو إلغاء تنشيطه. كما أنها عرضة للحمل الزائد، الأمر الذي قد يؤدي إلى ارتفاع درجة حرارة اللفات تدريجيًا وتدهور العزل. حتى شيء بسيط مثل وجود خطأ في مغير الصنبور، الذي يضبط نسبة جهد المحول، يمكن أن يسبب فشلًا كارثيًا. في كل حالة، الخيط المشترك هو أن الخلل أو الحالة غير الطبيعية، إذا سمح لها بالاستمرار ولو لبضع دورات، يمكن أن تسبب ضررًا دائمًا وغير قابل للإصلاح للمحول. هذا هو سبب أهمية قاطع الدائرة الكهربائية ذات الجهد العالي: فهو ليس إجراءً تفاعليًا، ولكنه إجراء استباقي. إنه الجهاز الوحيد الذي يمكنه منع حدوث العواقب الحتمية للخطأ عن طريق عزل المحول بأمان عن نظام الطاقة.

علاوة على ذلك، فإن المحولات ليست فقط عرضة للأخطاء الداخلية. كما أنها عرضة لأخطاء في الشبكة المتصلة. سوف ينعكس خطأ في وحدة تغذية التوزيع المتصلة بالجانب الثانوي للمحول على الجانب الأساسي. سيرى المحول تيار الخلل وسيحاول تغذيته. وهنا يصبح تنسيق أنظمة الحماية أمرًا بالغ الأهمية. يعد قاطع دائرة الجهد العالي الموجود على الجانب الأساسي للمحول جزءًا من سلسلة من الأجهزة المصممة للعمل بطريقة منسقة. على سبيل المثال، قد يقوم المصهر أو جهاز إعادة الإغلاق الموجود على الجانب الثانوي بمسح خطأ عابر، ولكن في حالة وجود خطأ أكثر خطورة، يجب أن يعمل قاطع الدائرة الأساسي لحماية المحول. بدون هذا التنسيق، قد يؤدي وجود خطأ في الجانب الثانوي إلى تعطل قاطع الدائرة الرئيسي دون داع، مما يؤدي إلى انقطاع التيار الكهربائي في منطقة أكبر بكثير. هذا هو السبب في أن حماية المحولات هي مشكلة على مستوى النظام، وقاطع دائرة الجهد العالي هو العنصر المركزي والحاسم في هذا النظام. فيشركة لوغاو للطاقة المحدودة، لدينا فهم عميق لمبادئ التنسيق هذه، ونقوم بتصميم حلول قواطع دوائر الجهد العالي الخاصة بنا لتكون متوافقة تمامًا مع مجموعة واسعة من أنظمة الحماية، مما يضمن التكامل السلس والأداء الأمثل.

كيف يمكن مقارنة الأنواع المختلفة من قواطع دوائر الجهد العالي لحماية المحولات؟

عند اختيار قاطع دائرة الجهد العالي لحماية المحولات، يجب على المهندسين مراعاة التطبيق المحدد والاختيار بين التقنيات المختلفة: قواطع دوائر SF6، والفراغ، والزيت. يحتوي كل نوع على مجموعة فريدة من الخصائص التي تجعله مناسبًا لنطاقات الجهد والتيار المختلفة. لعقود من الزمن، كانت قواطع الدائرة الزيتية هي المعيار، ولكن تم استبدالها إلى حد كبير بتقنيات SF6 والفراغ نظرًا لأدائها المتفوق وخصائص الصيانة. ومع ذلك، فإن فهم تاريخ التكنولوجيا وتطورها يساعد على تقدير الحلول الحديثة المتاحة اليوم.

قواطع دوائر الزيت هم الأقدم بين الثلاثة. ويعتمدون على سحب القوس بالزيت الذي يبرد القوس ويولد غاز الهيدروجين الذي يساعد على إطفائه. على الرغم من أنها قوية ولها قدرة مقاطعة عالية نسبيًا، إلا أنها كبيرة وثقيلة وتتطلب صيانة منتظمة لتجديد الزيت وإزالة رواسب الكربون. كما أنها تشكل خطراً على البيئة والحرائق بسبب النفط. في Lugao، لم نعد نقوم بتصنيع قواطع دوائر الزيت للتركيبات الجديدة، ولكننا نقدم الدعم للقواطع الموجودة.

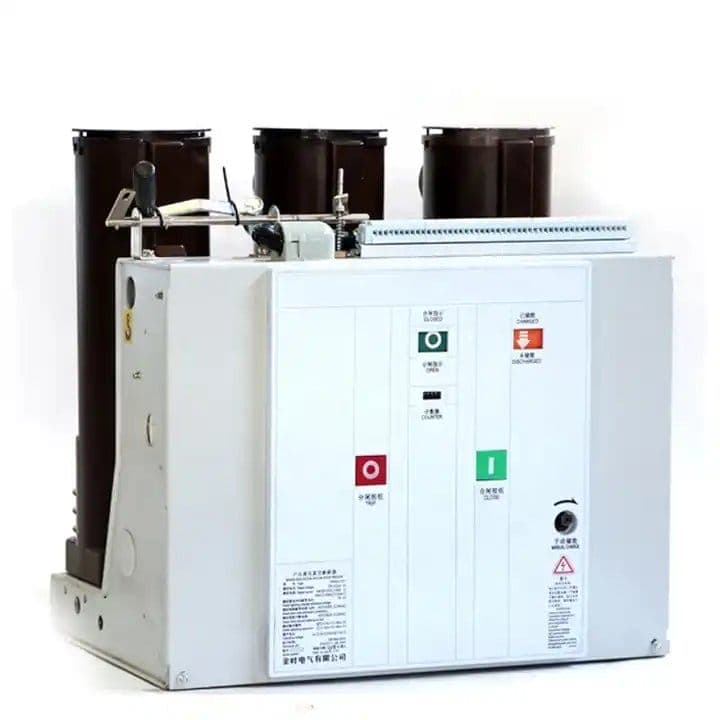

قواطع دوائر الفراغ هي أكثر حداثة وتقدم العديد من المزايا. يستخدمون غرفة مفرغة محكمة الغلق لإطفاء القوس. بدون وسيلة للحفاظ على الاحتراق، يتم إخماد القوس بسرعة عندما تنفصل نقاط الاتصال. وينتج عن ذلك تصميم مدمج وخفيف الوزن للغاية، مع فترات صيانة طويلة. ومع ذلك، تقتصر قواطع الفراغ بشكل عام على الفولتية التي تصل إلى حوالي 72 كيلو فولت. بالنسبة للجهد العالي، يصبح تصميمها معقدًا ومكلفًا. وغالبا ما تستخدم في محطات التوزيع والتطبيقات الصناعية. الميزة الرئيسية لحماية المحولات هي سرعتها وموثوقيتها، ولكنها عادة لا تكون مناسبة لأعلى مستويات الجهد الموجودة في أنظمة النقل.

قواطع دوائر SF6 تمثل المعيار الحديث لتطبيقات الجهد العالي. تستخدم هذه الكسارات غاز سداسي فلوريد الكبريت، الذي يتمتع بخصائص عزل وتبريد القوس الكهربائي استثنائية. يتم ضغط الغاز ونفخه عبر القوس لتبريده وكسر التيار. تتمتع قواطع الدائرة SF6 بقدرة مقاطعة عالية جدًا ويمكن أن تعمل بفعالية عند أعلى جهد نقل. لديهم أيضًا متطلبات صيانة منخفضة جدًا. مصنعنا في Lugao Power Co.,Ltd. متخصصة في تصنيع قواطع دوائر الجهد العالي SF6 لأكثر من 15 عامًا، وقد قمنا بتحسين التصميم لضمان أقصى قدر من الموثوقية. ويقدم الجدول أدناه تحليلا مقارنا لهذه الأنواع الثلاثة.

لحماية المحولات الحديثة، يعد قاطع الدائرة الكهربائية ذو الجهد العالي SF6 هو الخيار الموصى به لمعظم تطبيقات الجهد العالي نظرًا لأدائه الفائق وموثوقيته ومتطلبات الصيانة المنخفضة. أنتج مصنعنا الآلاف من وحدات SF6 التي تعمل حاليًا على حماية المحولات المهمة حول العالم. توفر تقنية SF6 أقوى حماية، وهي التقنية التي نواصل تطويرها وتحسينها في Lugao.

ما هي المعلمات التقنية التي تحدد قاطع الدائرة عالي الأداء؟

لفهم الحماية التي يوفرها قاطع الدائرة ذات الجهد العالي حقًا، تحتاج إلى إلقاء نظرة على مواصفاته الفنية الرئيسية. هذه المعلمات ليست مجرد أرقام في ورقة بيانات؛ فهي المقاييس التي تحدد قدرة الجهاز على حماية المحول. المواصفات الأساسية هي الجهد المقنن، والتيار المقنن، وتيار كسر الدائرة القصيرة المقدر، وتيار تصنيع الدائرة القصيرة المقدر. تحدد هذه المعلمات، جنبًا إلى جنب مع وقت التشغيل وقدرة جهد الاسترداد العابر (TRV)، غلاف أداء قاطع الدائرة. في شركة Lugao Power Co.,Ltd.، لدينا مجموعة شاملة من المعلمات التقنية لكل نموذج من قواطع دوائر الجهد العالي لدينا، ويمكننا تخصيصها لتلبية متطلبات العملاء المحددة.

الجهد المقنن هو أعلى جهد تم تصميم قاطع الدائرة من أجله. يجب أن يكون على الأقل جهد النظام.التصنيف الحالي هو التيار المستمر الذي يمكن للقاطع حمله دون ارتفاع درجة الحرارة. يجب أن يكون هذا مساوياً أو أكبر من تيار الحمل العادي للمحول.تصنيف كسر الدائرة القصيرة الحالية هو الحد الأقصى لتيار الخطأ الذي يمكن أن يقاطعه القاطع. هذه هي المعلمة الأكثر أهمية لحماية المحولات. يجب أن يكون مرتفعًا بدرجة كافية للتعامل مع أقصى تيار عطل محتمل يمكن أن يتدفق عبر المحول. إذا كان قاطع الدائرة لديه تصنيف تيار كسر منخفض جدًا، فقد يفشل في مقاطعة خطأ التيار العالي، مما يؤدي إلى تدمير المحول.تصنيف ماس كهربائى صنع الحالي هو الحد الأقصى لتيار الذروة الذي يمكن للقاطع أن يقترب منه، وهو أمر مهم في التطبيقات التي قد يكون فيها القاطع مغلقًا عند حدوث خطأ. وقت التشغيل هو الوقت الذي يستغرقه الكسارة لفتحها بعد تلقي إشارة الفصل. بالنسبة لحماية المحولات، يكون وقت التشغيل الأسرع دائمًا هو الأفضل، لأنه يحد من كمية الطاقة التي يمكن أن تتبدد في المحول أثناء حدوث خطأ. جهد الاسترداد العابر (TRV) هو الجهد الذي يظهر عبر نقاط اتصال قاطع الدائرة مباشرة بعد انقطاع التيار. يتم تحديد شكل موجة TRV بواسطة محاثة النظام وسعةه. يجب أن يكون قاطع الدائرة قادرًا على تحمل TRV دون إعادة الضرب.

يلخص الجدول أدناه المعلمات التقنية النموذجية لقواطع دوائر الجهد العالي المستخدمة في بيئة المحطات الفرعية.

إن اختيار قاطع دائرة الجهد العالي مع المعلمات الصحيحة ليس مهمة تافهة. ويتطلب تحليلاً مفصلاً لتيار خطأ المحول، والذي يتم تحديده من خلال مقاومة النظام وتقييم المحول. تؤدي المبالغة في تقدير المعلمات إلى ارتفاع التكاليف والإفراط في المواصفات غير الضرورية. إن الاستهانة بهم يمكن أن يؤدي إلى فشل كارثي. فريقنا الهندسي في Lugao Power Co.,Ltd. توفر دعمًا فنيًا تفصيليًا لعملائنا، مما يساعدهم على اختيار قواطع دوائر الجهد العالي المناسبة لاحتياجاتهم المحددة لحماية المحولات.

كيف يمكن للتحكم والمراقبة الحديثة تعزيز فعالية قواطع الدائرة؟

لم يعد قاطع الدائرة ذات الجهد العالي مجرد مفتاح ميكانيكي. تتكامل الإصدارات الحديثة مع أنظمة التحكم والمراقبة المتطورة التي تعزز بشكل كبير فعاليتها في حماية المحولات. هذه الأنظمة هي الجهاز العصبي للكسارة، وتوفر ردود الفعل والتشخيصات في الوقت الحقيقي والقدرة على التكيف مع الظروف المتغيرة. جوهر هذه التقنية هو مرحل الحماية، وهو جهاز يراقب بشكل مستمر إشارات التيار والجهد الصادرة من المحول والشبكة. عندما يكتشف خطأ، فإنه يرسل إشارة رحلة إلى آلية تشغيل القاطع. التتابع هو الذكاء الذي يقرر متى يعمل وقاطع الدائرة هو العضلة التي تنفذ الإجراء. بدون التتابع، يكون القاطع أعمى. بدون الكسارة، يكون التتابع عاجزًا. إن تكامل هذين النظامين هو ما يجعل حماية المحولات الحديثة فعالة للغاية.

يمكن برمجة مرحلات الحماية الحديثة باستخدام خوارزميات متطورة للتمييز بين أنواع مختلفة من الأعطال، مثل ماس كهربائى، أو خطأ أرضي، أو الحمل الزائد. يمنع هذا الذكاء التعثر المزعج، حيث يتم فتح القاطع لحدث غير حرج، وهو أمر بالغ الأهمية للحفاظ على مصدر طاقة مستقر. كما أنها تستخدم بروتوكولات الاتصال، مثل IEC 61850، لمشاركة المعلومات مع المرحلات الأخرى في المحطة الفرعية، مما يتيح نظام حماية منسق. يسمح هذا الاتصال للنظام بعزل الجزء المتأثر فقط من الشبكة، مما يقلل من تأثير الانقطاع. بالنسبة للمحول، هذا يعني أنه إذا كان الخلل في الجانب الثانوي، فيمكن تصميم القاطع الأساسي بحيث لا يتعطل إلا بعد فشل القواطع الثانوية في إزالته، مما يوفر طبقة احتياطية من الحماية.

بالإضافة إلى المرحل، تم تجهيز قواطع الدائرة الحديثة أيضًا بأجهزة استشعار لمراقبة الحالة. تقيس هذه المستشعرات معلمات مثل وقت التشغيل، وحركة نقاط الاتصال، وضغط الغاز (لقواطع SF6)، ودرجة حرارة نقاط الاتصال. يتم جمع هذه البيانات وتحليلها بشكل مستمر لتوفير تقييم تشخيصي لحالة قاطع الدائرة الكهربائية. ويمكن استخدام البيانات للتنبؤ بالأعطال قبل حدوثها، مما يتيح إجراء صيانة استباقية يمكنها إطالة عمر الجهاز بشكل كبير. بالنسبة لقاطع دائرة حماية المحولات، فهذا يعني أن فعالية القاطع أكثر موثوقية وقابلية للتنبؤ بها. في شركة Lugao Power Co.,Ltd.، قمنا بتطوير نظام خاص لمراقبة الحالة لمنتجاتنا من قواطع دوائر الجهد العالي. يوفر هذا النظام لعملائنا رؤية كاملة لحالة قواطع التيار الخاصة بهم، مما يسمح لهم بالتخطيط للصيانة بشكل أكثر فعالية وتقليل مخاطر انقطاع التيار الكهربائي غير المخطط له. ومن خلال الجمع بين القوة المادية لقواطع الدائرة لدينا والقوة التشخيصية للمراقبة الحديثة، فإننا قادرون على تقديم حل حماية ليس موثوقًا به فحسب، بل ذكي أيضًا.

الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما المدة التي يستغرقها قاطع دائرة الجهد العالي لفتح العطل وإصلاحه؟

الإجابة: بالنسبة لقواطع دوائر الجهد العالي الحديثة، فإن إجمالي وقت التطهير - من بداية تيار العطل إلى الانقطاع النهائي للقوس - يتراوح عادةً بين 30 و50 مللي ثانية. وهذا هو نفس الوقت تقريبًا الذي تغمض فيه عين الإنسان. يجب أن يفتح قاطع الدائرة بسرعة كافية لمنع ارتفاع درجة حرارة المحول ولحماية بقية الشبكة من تيار العطل. منتجاتنا من قواطع دوائر الجهد العالي في شركة Lugao Power Co.,Ltd. تم تصميمها لتحقيق أوقات الفتح السريعة هذه، مما يضمن حماية المحول بشكل فعال.

السؤال 2: ما الفرق بين قاطع الدائرة ومفتاح الفصل؟

الإجابة: تم تصميم قاطع الدائرة الكهربائية لمقاطعة تيارات الأعطال وحماية المعدات. تم تصميم مفتاح قطع الاتصال لعزل الدائرة للصيانة ولم يتم تصنيفه لكسر التيارات الخاطئة. يتم تشغيل مفتاح قطع الاتصال فقط عندما يتم إلغاء تنشيط الدائرة، عادةً بعد فتح قاطع الدائرة. قاطع الدائرة هو جهاز الحماية النشط، في حين أن مفتاح الفصل هو جهاز أمان للعزل. كلاهما ضروري لمحطة فرعية آمنة وعملية، لكنهما يخدمان أدوارًا مختلفة جدًا.

السؤال 3: كم مرة يجب صيانة قاطع دائرة الجهد العالي؟

الإجابة: تعتمد فترة الصيانة على نوع الكسارة وتوصيات الشركة المصنعة. بالنسبة لقواطع الدائرة ذات الجهد العالي SF6، عادةً ما تكون الصيانة مطلوبة كل 10 إلى 15 عامًا أو بعد عدد معين من العمليات، أيهما يأتي أولاً. يتضمن ذلك فحص ضغط غاز SF6 وآلية التشغيل وحالة الاتصال. بالنسبة لقواطع الفراغ، يمكن أن يكون الفاصل الزمني أطول. مصنعنا في Lugao Power Co.,Ltd. يوفر جداول صيانة مفصلة وتوصيات لجميع منتجاتنا من قواطع دوائر الجهد العالي، مما يساعد عملائنا على إطالة عمر التشغيل.

السؤال 4: ماذا يحدث إذا فشل قاطع دائرة الجهد العالي في الفتح أثناء حدوث خطأ؟

الإجابة: إذا فشل قاطع الدائرة في الفتح، فسيتم تشغيل نظام حماية احتياطي، يُعرف باسم "الحماية من فشل القاطع". سيؤدي هذا عادةً إلى فصل جميع قواطع الدائرة الأخرى المتصلة بنفس الحافلة، مما يؤدي إلى عزل القسم بأكمله من المحطة الفرعية. وهذا هو الملاذ الأخير لمنع حدوث عطل فادح، ويؤدي إلى انقطاع التيار الكهربائي على نطاق أوسع. وهذا هو سبب أهمية موثوقية قاطع الدائرة الكهربائية الأساسي عالي الجهد، ولهذا السبب نحن في شركة Lugao Power Co.,Ltd. ضع هذا التركيز القوي على الجودة والاختبار في عملية التصنيع لدينا.

السؤال 5: هل يمكن استخدام قاطع دائرة الجهد العالي لحماية المحول من الأعطال الداخلية؟

الجواب: نعم، ولكن يتطلب ذلك ريلاي الحماية التفاضلية. يقيس هذا التتابع التيار الذي يدخل ويخرج من المحول. وفي الحالة الطبيعية تكون هذه التيارات متساوية. إذا كان هناك خطأ داخلي، فإن التيارات سوف تختلف، وسوف يقوم المرحل بفصل قاطع دائرة الجهد العالي. هذه هي الحماية الأساسية لخطأ المحول الداخلي. تم تصميم حلول قواطع دوائر الجهد العالي الخاصة بنا لتكون متوافقة تمامًا مع أنظمة الحماية التفاضلية.

خاتمة

قاطع الدائرة الكهربائية ذات الجهد العالي ليس مجرد قطعة من المعدات؛ إنه الحارس الأساسي لمحولات الطاقة، وبالتالي، لشبكة الطاقة بأكملها. إنه الجهاز الوحيد الذي يمكنه اكتشاف خطأ كارثي ومقاطعة التيارات الهائلة التي من شأنها أن تدمر المحول. لقد تطورت قواطع دوائر الجهد العالي الحديثة، وخاصة تقنية SF6 التي نتخصص فيها في شركة Lugao Power Co.,Ltd.، إلى مكون متطور وذكي وموثوق للغاية. تصميمه عبارة عن مزيج من الفيزياء والمواد المتقدمة والتصنيع الدقيق، وكلها تعمل معًا لضمان حماية المحول في أكثر الظروف خطورة. غالبًا ما يكون المحول هو أغلى وأهم الأصول في المحطات الفرعية، ولا يمكن ترك حمايته للصدفة. فهو يتطلب قاطع دائرة ليس سريعًا فحسب، بل يمكن الاعتماد عليه وقابل للتكرار ويمكن التنبؤ به.

في شركة Lugao Power Co.,Ltd.، نحن نفهم الدور الحاسم الذي تلعبه منتجات قواطع دوائر الجهد العالي الخاصة بنا في ضمان موثوقية الشبكة. ولهذا السبب نستثمر بكثافة في البحث والتطوير ومراقبة الجودة. مصنعنا مخصص لإنتاج قواطع الدائرة الكهربائية التي لا تلبي المعايير الدولية الأكثر صرامة فحسب، بل تتجاوزها أيضًا. إذا كنت تتطلع إلى ترقية حماية محولاتك، أو إذا كنت تخطط لإنشاء محطة فرعية جديدة، فنحن ندعوك للتواصل معنا. دعنا نناقش متطلباتك المحددة وكيف يمكن لحلول قواطع دوائر الجهد العالي لدينا أن توفر الحماية التي تحتاجها.اتصل بـ Lugao Power Co.,Ltd. اليومللحصول على استشارة غير ملزمة واكتشف الفرق الذي يمكن أن يحدثه قاطع دائرة الجهد العالي الموثوق به حقًا لحماية المحولات الخاصة بك.
