كيف تحمي قواطع دوائر الجهد العالي المعدات الصناعية من الأعطال؟

في أنظمة الطاقة الصناعية، تتعرض المعدات مثل المحركات الكبيرة والمحولات والمفاتيح الكهربائية والكابلات باستمرار للأعطال الكهربائية - دوائر قصيرة، وأعطال أرضية، وأحمال زائدة يمكن أن تسبب أضرارًا كارثية خلال أجزاء من الثانية. أقواطع دوائر الجهد العالييعمل بمثابة جهاز الحماية الأساسي الذي يعزل الأجزاء المعيبة، ويمنع تيارات الأعطال من تدمير الأصول الصناعية القيمة. تعمل آلية الحماية من خلال سلسلة من الاكتشافات، والتعثر، وانقراض القوس. عند حدوث خطأ، تستشعر المرحلات الواقية التيار أو الجهد غير الطبيعي وترسل إشارة رحلة إلى قاطع دائرة الجهد العالي. يفتح القاطع بعد ذلك نقاط الاتصال الخاصة به، ويرسم قوسًا يتم إطفاؤه بسرعة بواسطة وسيط التبريد - عادةً غاز SF6 أو الفراغ أو الزيت - في غضون 30 إلى 50 مللي ثانية. يحد هذا الانقطاع السريع من الطاقة المسموح بها (I²t)، مما يقلل من الضغط الحراري والميكانيكي على المعدات. مصنعنا في Lugao Power Co.,Ltd. قامت بتصنيع أكثر من 10000 وحدة من قواطع دوائر الجهد العالي للتطبيقات الصناعية، وقد قمنا بتوثيق أن الاختيار والتنسيق المناسبين للقواطع يقلل من تكاليف تلف المعدات بنسبة تصل إلى 70 بالمائة.

لكن الحماية لا تقتصر فقط على إزالة الأعطال، بل تتعلق بالقيام بذلك دون التسبب في انخفاضات الجهد التي تؤثر على الأحمال الأخرى، ودون خلق جهد زائد مدمر عند التبديل. تتضمن قواطع دوائر الجهد العالي الحديثة مقاومات ما قبل الإدخال، ومقاومات الإغلاق، وتكنولوجيا التبديل المتزامنة لتخفيف الجهد الزائد العابر. كما أنها تتميز أيضًا بإمكانية إعادة الإغلاق متعدد الطلقات لتطبيقات الخطوط الهوائية، على الرغم من أنه بالنسبة للمنشآت الصناعية المزودة بشبكات الكابلات، عادةً ما يُفضل التعثر الفردي لتجنب إعادة تنشيط خطأ دائم. علاوة على ذلك، يجب أن ينسق القاطع مع أجهزة الحماية الأولية والنهائية (الصمامات والمرحلات والقواطع الأخرى) لتحقيق التعثر الانتقائي، مما يعني عزل القسم المعيب فقط بينما تستمر بقية المحطة في العمل. تتعمق هذه المقالة في مبادئ الحماية التفصيلية والمعايير الفنية واستراتيجيات تطبيق قواطع دوائر الجهد العالي. سنقوم أيضًا بمشاركة دراسات الحالة الميدانية منشركة لوغاو للطاقة المحدودةيوضح ذلك كيف أنقذت قواطعنا العملاء الصناعيين من خسائر الإنتاج الكبيرة وتكاليف استبدال المعدات.

جدول المحتويات

• 1. لماذا يعد انقطاع الأعطال السريع أمرًا بالغ الأهمية لحماية المعدات الصناعية؟
• 2. كيف يعمل تنسيق الترحيل وتوقيت الكسارة على تقليل تلف المعدات؟
• 3. ما هي المواصفات الفنية الرئيسية لسلسلة قواطع دوائر الجهد العالي لدينا؟
• 4. كيف يمكن مقارنة وسائط التبريد بالقوس الكهربائي في حماية الأصول الصناعية؟
• الأسئلة المتداولة (الأسئلة الشائعة)
• الاستنتاج والاستعلام عن حلول الحماية المخصصة

لماذا يعد انقطاع الأعطال السريع أمرًا بالغ الأهمية لحماية المعدات الصناعية؟

إن السرعة التي يقطع بها قاطع دائرة الجهد العالي تيار الخلل تتناسب بشكل مباشر مع مستوى الحماية الذي يوفره للمعدات الصناعية. أثناء حدوث ماس كهربائى، يمكن أن يصل تيار الخلل إلى 20 إلى 50 مرة من التيار المقنن للجهاز. على سبيل المثال، يمكن لمحول 10 ميجا فولت أمبير بتيار مقدر 400 أمبير عند 13.8 كيلو فولت أن يتعرض لتيار عطل قدره 20 كيلو أمبير. دون انقطاع، يولد هذا التيار قوى كهرومغناطيسية هائلة وتسخين جول يمكن أن يؤدي إلى تشويه ملفات المحولات، وإذابة عزل الكابلات، وكسر أعمدة المحرك. الضرر الإجمالي هو دالة على السماح بمرور الطاقة، والذي يتناسب مع مربع تيار الصدع مضروبًا في زمن المقاصة (I²t). يعمل قاطع الدائرة الكهربائية عالي الجهد الذي يزيل الخلل في 40 مللي ثانية بدلاً من 100 مللي ثانية على تقليل طاقة I²t بنسبة 60 بالمائة تقريبًا، مما يقلل بشكل كبير من احتمال حدوث تلف دائم في المعدات.

الجوانب الرئيسية للانقطاع السريع في تصميمات قواطع دوائر الجهد العالي لدينا:

• استشعار التتابع فائق السرعة:يتم إقران قواطعنا بمرحلات حماية رقمية تكتشف الأخطاء في غضون 5 إلى 10 مللي ثانية، بما في ذلك الأخطاء ذات المعاوقة العالية التي تفتقدها مرحلات التيار الزائد التقليدية. يمنح هذا الاكتشاف المبكر الكسارة مزيدًا من الوقت للفتح قبل أن يصل تيار العطل إلى ذروته.
• سرعة آلية التشغيل:يستخدم قاطع الدائرة الكهربائية عالي الجهد الخاص بنا آلية مشحونة بنابض أو هيدروليكية يمكنها فتح نقاط الاتصال خلال 28 إلى 35 مللي ثانية. إجمالي وقت المقاصة (المرحل + الكسارة) أقل من 50 مللي ثانية لمعظم أنواع الأخطاء.
• كفاءة تبريد القوس:ينطفئ القوس عند الصفر الحالي الأول بعد فصل الاتصال. بالنسبة لنظام 50 هرتز، يحدث هذا خلال 10 مللي ثانية من فراق الاتصال. تضمن تقنية النفخ SF6 الخاصة بنا تبريد القوس وإزالة الأيونات خلال 5 مللي ثانية من الصفر الحالي، مما يمنع إعادة الضربة.
• تكوين متعدد الفواصل:بالنسبة لتطبيقات الجهد العالي جدًا (أعلى من 245 كيلو فولت)، يستخدم قاطع الدائرة ذات الجهد العالي الخاص بنا قاطعين أو أربعة قاطعات على التوالي، مما يوزع جهد الاسترداد ويقلل وقت الانقطاع الإجمالي من خلال السماح باستعادة العزل الكهربائي بشكل أسرع لكل غرفة.

تم توثيق التأثيرات الحرارية والميكانيكية لتيارات الأعطال بشكل جيد. يمكن لخطأ يدوم 100 مللي ثانية أن يرفع درجة حرارة الموصلات النحاسية بمقدار 200 درجة مئوية، مما يؤدي إلى تلدين المعدن وتقليل قوته الميكانيكية. في المحولات، يمكن أن تتجاوز القوى الكهرومغناطيسية أثناء حدوث خطأ 100 مرة قوة التشغيل العادية، مما يتسبب في حركة القلب وتشوه الملفات. قام مصنعنا بتحليل تقارير الأضرار الناجمة عن أكثر من 200 خطأ صناعي ووجد أن القواطع التي يقل زمن التطهير فيها عن 50 مللي ثانية أدت إلى تلف قابل للإصلاح في 80 بالمائة من الحالات، في حين أن القواطع التي يزيد زمن التطهير فيها عن 100 مللي ثانية أدت إلى فقدان إجمالي للمعدات في 65 بالمائة من الحالات. ولهذا السبب قمنا بتصميم جميع قواطع دوائر الجهد العالي لتحقيق أسرع انقطاع ممكن دون المساس بالموثوقية. بالإضافة إلى ذلك، يشتمل قاطعنا على آلية خالية من التعثر والتي تمنع المشغل من إبقاء القاطع مغلقًا أثناء حدوث خطأ، مما يضمن عدم إمكانية تجاوز وظيفة الحماية.

لحماية المحرك، يعد الانقطاع السريع أمرًا بالغ الأهمية بشكل خاص. تسحب المحركات الحثية الكبيرة (أعلى من 1000 حصان) تيارات تدفق تبلغ 6 إلى 8 أضعاف التيار المقدر أثناء البدء. إذا حدث خطأ أثناء بدء تشغيل المحرك، فقد يكون تيار التشغيل والخطأ المشترك متطرفًا. يمكن لقاطع الدائرة الكهربائية عالي الجهد لدينا التفريق بين تيار البدء وتيار العطل من خلال إعدادات التتابع الخاصة به، ولكن بمجرد تأكيد العطل، فإنه يقوم بمسح الدائرة قبل تجاوز الحد الحراري للمحرك. لقد تجنبت العديد من المنشآت الصناعية عمليات إعادة لف المحركات - والتي يمكن أن تكلف ما بين 20.000 إلى 50.000 دولار أمريكي - عن طريق تركيب قواطعنا سريعة المفعول. باختصار، تعد سرعة الانقطاع العامل الوحيد الأكثر أهمية في حماية المعدات الصناعية، وقد تم تصميم قاطع الدائرة الكهربائية عالي الجهد الخاص بنا لتوفير أسرع أوقات إزالة ممكنة في فئته.

كيف يعمل تنسيق الترحيل وتوقيت الكسارة على تقليل تلف المعدات؟

إن الانقطاع السريع وحده لا يكفي إذا لم يتم تنسيق نظام الحماية بشكل صحيح. تمتلك أنظمة القوى الصناعية أجهزة حماية متعددة على مختلف المستويات: قواطع التغذية، قارنات التوصيل، قواطع المحولات، ومراكز التحكم في المحركات. في حالة حدوث خطأ في وحدة تغذية المحرك، يجب أن ينطلق قاطع دائرة الجهد العالي لوحدة التغذية أولاً، مما يؤدي إلى عزل هذا المحرك فقط. إذا تعطل قاطع التغذية أو كان بطيئًا للغاية، فسوف يتعطل قاطع الناقل، مما يؤدي إلى إغلاق قسم كامل من المصنع. يُعرف هذا بالتنسيق الانتقائي، وقد تم تصميم قاطع الدائرة الكهربائية عالي الجهد الخاص بنا للعمل بسلاسة مع نظام تصنيف التيار الزمني. مصنعنا في Lugao Power Co.,Ltd. توفر دراسات التنسيق لكل عملية تركيب رئيسية، مما يضمن ضبط منحنى رحلة القاطع ووقت التشغيل بشكل صحيح بالنسبة إلى الصمامات السفلية والقواطع العلوية.

الجوانب الحاسمة لتنسيق الترحيل والتوقيت في قاطع الدائرة الكهربائية ذات الجهد العالي لدينا:

• حماية التيار الزائد في الوقت العكسي:يسمح المرحل للقاطع بالمرور عبر الأحمال الزائدة غير الضارة (على سبيل المثال، بدء تشغيل المحرك) ولكنه يتحرك بشكل أسرع مع زيادة تيار الخلل. بالنسبة لتيار خطأ قدره 10 مرات، يتم مسح القاطع في 0.5 ثانية، ولكن بالنسبة لخطأ قدره 20 مرة، فإنه يتم مسحه في 0.12 ثانية.
• عنصر الحماية اللحظية:بالنسبة للعيوب الشديدة (أعلى من عتبة محددة مسبقًا، عادةً 15 مرة من التيار المقنن)، يقوم المرحل برحلات قاطع دائرة الجهد العالي دون تأخير متعمد، مما يحقق أوقات مسح أقل من 50 مللي ثانية. تم تعطيل هذا العنصر لوحدات تغذية المحركات لتجنب التعثر المزعج أثناء بدء التشغيل.
• المنطقة المتشابكة:تدعم قواطعنا نظام تشابك قائم على الاتصالات حيث يرسل الكسارة السفلية إشارة حظر إلى القواطع العلوية أثناء إزالة الأخطاء. إذا قام القاطع السفلي بتطهير الخطأ خلال الوقت المحدد، فلن يتعثر القاطع العلوي، مما يحافظ على الطاقة لأحمال صحية.
• إعادة التنسيق:بالنسبة للمنشآت الصناعية ذات الخطوط الهوائية (مثل مواقع التعدين)، يمكن تهيئة قاطع الدائرة الكهربائية ذات الجهد العالي الخاص بنا لإعادة الإغلاق التلقائي. ينطلق القاطع، وينتظر 0.3 ثانية، ثم يُغلق مرة أخرى لاختبار ما إذا كان العطل مؤقتًا. إذا استمر الخلل، فسيتم قفله. وهذا يقلل من وقت التوقف عن العمل بسبب الأعطال العابرة مع حماية المعدات من الإجهاد المتكرر.

إن نظام الحماية المنسق جيدًا لا يقلل من تلف المعدات فحسب، بل يقلل أيضًا من وقت توقف الإنتاج. في أحد مصانع الأسمنت التي قمنا بدعمها مؤخرًا، تمت إزالة خطأ في وحدة تغذية محرك الناقل بواسطة قاطع دائرة الجهد العالي للمغذي في 0.12 ثانية، بينما ظل قاطع ناقل التيار مغلقًا. وفقد المصنع ناقلة واحدة فقط لمدة 30 دقيقة (لإصلاح المحرك)، في حين واصل باقي المصنع الإنتاج. وبدون التنسيق، كان من الممكن أن يتعطل قاطع الحافلة، مما يتسبب في إغلاق المصنع لمدة 4 ساعات بقيمة 120 ألف دولار من الإنتاج الضائع. يوفر مصنعنا دراسة تنسيق تفصيلية كجزء من إمداد قواطع دوائر الجهد العالي، باستخدام برامج مثل ETAP أو SKM لمحاكاة تيارات الأعطال والتحقق من الانتقائية.

هناك عامل توقيت مهم آخر وهو أوقات فتح وإغلاق الكسارة في ظل ظروف تشغيل مختلفة. يتم اختبار قاطع الدائرة الكهربائية ذات الجهد العالي الخاص بنا عند الجهد المقنن وتيار الدائرة القصيرة المقدر للتحقق من أن إجمالي وقت التطهير (بما في ذلك استشعار التتابع وتشغيل الآلية وانطفاء القوس) يظل ضمن النافذة المضمونة. نحن أيضًا نختبر قدرة القاطع على قطع التيارات غير المتماثلة بإزاحة التيار المستمر، وهو أمر شائع في الأعطال الصناعية القريبة من المولدات أو المحولات الكبيرة. يمكن لمكون التيار المستمر أن يؤخر عبور الصفر الحالي، مما يزيد من وقت الانحناء. يحافظ التصميم المنتفخ للكسارة لدينا على ضغط الغاز المناسب حتى أثناء الانحناء الممتد، مما يضمن إزالة العطل بغض النظر عن إزاحة التيار المستمر. هذه المتانة هي السبب الرئيسي الذي يجعل قاطع الدائرة الكهربائية ذات الجهد العالي الخاص بنا موثوقًا به في مصانع الصلب، ومصانع الورق، وغيرها من الصناعات الثقيلة.

ما هي المواصفات الفنية الرئيسية لسلسلة قواطع دوائر الجهد العالي لدينا؟

شركة لوغاو للطاقة المحدودة تقوم بتصنيع ثلاث سلاسل أساسية من قواطع دوائر الجهد العالي للحماية الصناعية، والتي تغطي جهد التوزيع من 12 كيلو فولت إلى 245 كيلو فولت. تم تصميم كل سلسلة بقدرات محددة لمقاطعة الأعطال، وآليات التشغيل، ووسائط التبريد القوسي لتتناسب مع التطبيقات الصناعية المختلفة. يوفر الجدول أدناه المعلمات التفصيلية لنماذجنا المحددة بشكل متكرر في مصانع الصلب والتعدين والكيماويات. تم اعتماد جميع القيم من قبل مختبرات اختبار مستقلة وفقًا لمعايير IEC 62271-100 وANSI C37.06.

بالإضافة إلى هذه المواصفات الأساسية، يقدم مصنعنا تخصيصًا واسع النطاق للتطبيقات الصناعية. على سبيل المثال، يمكننا توفير قواطع ذات محرك بمنحنيات رحلة خاصة تتوافق مع منحنيات الضرر الحراري للمحرك. نحن نقدم أيضًا مجموعات المفاتيح الكهربائية المغلقة (GIS أو AIS) التي تتضمن قاطع دائرة الجهد العالي، وقواطع الفصل، ومفاتيح التأريض في تصميم مضغوط. بالنسبة للبيئات القاسية مثل التعدين أو المنصات البحرية، فإننا نوفر إصدارات استوائية مع حماية محسنة من التآكل، ومرفقات IP54، وسخانات مضادة للتكثيف. تشتمل جميع وحدات قواطع دوائر الجهد العالي لدينا على منفذ تشخيصي يمكن دمجه مع أنظمة SCADA في المصنع، مما يتيح المراقبة عن بعد لتآكل التلامس، وضغط الغاز (لموديلات SF6)، وحالة آلية التشغيل.

يتم التحقق من الموثوقية من خلال اختبار النوع الصارم. لقد أكمل قاطع الدائرة الكهربائية عالي الجهد 145 كيلو فولت 20 مرة انقطاعات تيار الدائرة القصيرة المقدرة دون أي استبدال لجهة الاتصال، مما يدل على متانة تصميم الغرفة القوسية لدينا. تم تصنيف قواطع الفراغ في سلسلة 12 كيلو فولت لدينا لـ 15000 عملية عند التحميل الكامل، ونحن نضمنها لمدة 20 عامًا من الخدمة العادية. بالنسبة للعملاء المهتمين بالتأثير البيئي لـ SF6، توفر سلسلة 36 كيلو فولت لدينا بديلاً للهواء الجاف مع أداء انقطاع مماثل. توفر Lugao أيضًا دراسة شاملة لتنسيق الحماية لكل قاطع دائرة الجهد العالي الذي نوفره، مما يضمن توافق إعدادات الكسارة مع فلسفة الحماية الخاصة بمصنعك. نحتفظ بمخزون عالمي من قطع الغيار لجميع الطرازات، مع توفر معظم قطع الغيار للتسليم خلال 48 ساعة، مما يقلل من وقت التوقف عن العمل في حالة حدوث فشل غير متوقع.

كيف يمكن مقارنة وسائط التبريد بالقوس الكهربائي في حماية الأصول الصناعية؟

يؤثر اختيار وسط التبريد القوسي - الفراغ أو SF6 أو الزيت - بشكل كبير على مدى فعالية قواطع دوائر الجهد العالي في حماية المعدات الصناعية. تتميز كل وسيلة بخصائص مميزة تؤثر على سرعة الانقطاع ومتطلبات الصيانة والقدرة على التكيف البيئي. شركة لوغاو للطاقة المحدودة تقوم بتصنيع قواطع تحتوي على جميع الوسائط الثلاثة، ولكننا نوصي بأنواع مختلفة بناءً على مستوى الجهد الكهربي وواجب الخطأ وموقع المصنع. تهيمن قواطع الفراغ على تطبيقات 12 كيلو فولت إلى 40.5 كيلو فولت بسبب صيانتها المنخفضة والانقطاع الممتاز لتيارات بدء تشغيل المحرك. يُفضل SF6 عند 72.5 كيلو فولت وما فوق نظرًا لقوته العازلة العالية وقدرته على مقاطعة تيارات الأعطال الكبيرة. أصبحت كسارات النفط الآن قديمة إلى حد كبير بالنسبة للمنشآت الجديدة بسبب مخاطر الحرائق وكثافة الصيانة، ولكننا لا نزال نقدم مجموعات إعادة التعبئة لمحطات النفط الحالية.

مقارنة تفصيلية لوسائط التبريد القوسي في عروض قواطع دوائر الجهد العالي لدينا:

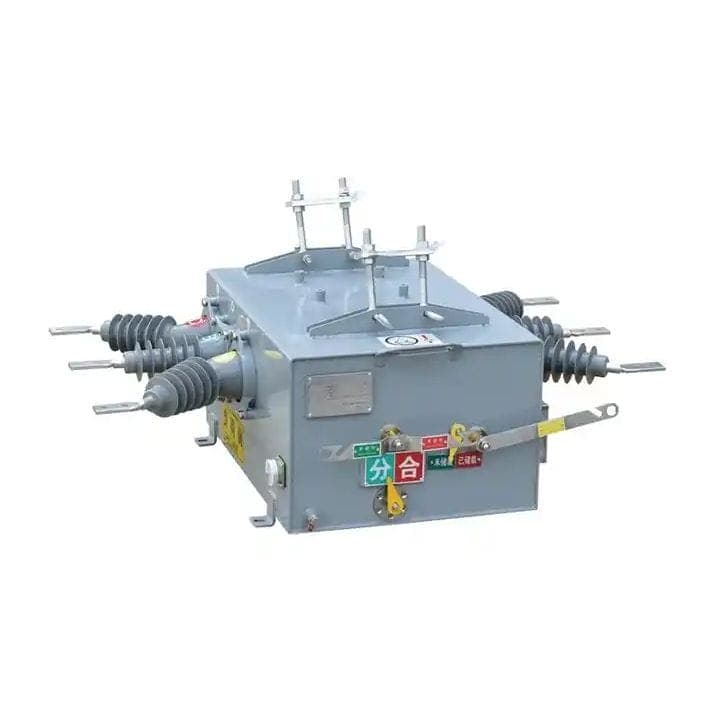

• قواطع الفراغ (12 كيلو فولت إلى 40.5 كيلو فولت):يحترق القوس في بلازما بخار معدنية داخل غلاف خزفي مغلق. عند الصفر الحالي، يتكثف البخار المعدني على نقاط الاتصال والدروع، ويستعيد قوة العزل الكهربائي في أقل من 10 ميكروثانية. وهذا يجعل قواطع الفراغ سريعة للغاية (إجمالي وقت التطهير أقل من 45 مللي ثانية) وموثوقة للغاية للعمليات المتكررة. فهي لا تحتاج إلى معالجة الغاز وتتطلب الحد الأدنى من الصيانة - فقط مراقبة تآكل التلامس كل 5000 عملية. يوصي مصنعنا بقواطع دوائر الجهد العالي الفراغية للمفاتيح الكهربائية الداخلية ومراكز التحكم في المحركات وبنوك المكثفات.
• قواطع SF6 (36 كيلو فولت إلى 800 كيلو فولت):يتم تبريد القوس عن طريق تدفق غاز SF6 المضغوط، الذي يلتقط الإلكترونات الحرة ويزيل الأيونات من مسار القوس. يمكن لقواطع SF6 أن تقطع تيارات الأعطال الأعلى بكثير (حتى 80 كيلو أمبير) من قواطع التفريغ وتكون أقل حساسية لدرجة الحرارة المحيطة. ومع ذلك، فإنها تتطلب فحصًا منتظمًا لضغط الغاز وتحليل الرطوبة. يشتمل قاطع الدائرة الكهربائية ذو الجهد العالي SF6 الخاص بنا على جهاز مراقبة الكثافة مع إنذار عن بعد، ونوفر عربات معالجة الغاز للصيانة. بالنسبة للمحطات الفرعية الخارجية والمنشآت الصناعية الكبيرة ذات مستويات الأعطال العالية (أعلى من 40 كيلو أمبير)، فإن SF6 هو الخيار المفضل.
• قواطع النفط (القديمة، حتى 245 كيلو فولت):يقوم القوس بتحليل الزيت، مما يؤدي إلى توليد غاز الهيدروجين الذي يبرد القوس ويطفئه. قواطع الزيت كبيرة الحجم وتتطلب ترشيحًا منتظمًا للزيت وتشكل مخاطر الحريق. نحن لا نقوم بتصنيع قواطع زيت جديدة، ولكننا نقدم خدمة تحديثية لاستبدال قواطع الزيت بوحدات SF6 أو قواطع دوائر الجهد العالي المفرغة، مما يقلل تكاليف الصيانة بنسبة 60 بالمائة ويحسن السلامة.

لتوضيح الفرق العملي، لنأخذ بعين الاعتبار مصنعًا للصلب مزودًا بحافلة جهد 33 كيلو فولت ومستوى خطأ يبلغ 40 كيلو أمبير. سيتعين على قاطع الدائرة الكهربائية عالي الجهد عند 36 كيلو فولت استخدام قواطع متعددة على التوالي، مما يزيد من التعقيد. قاطع SF6 36 كيلو فولت الخاص بنا، المزود بقاطع واحد، يزيل بشكل موثوق 40 كيلو أمبير مع وقت مسح إجمالي يبلغ 48 مللي ثانية. يتمتع قاطع SF6 أيضًا بقدرة ميكانيكية أعلى (10000 عملية) مقارنة بمحلول التفريغ متعدد الزجاجات (5000 عملية). من ناحية أخرى، بالنسبة لمصنع الأسمنت الذي يحتوي على نظام توزيع 13.8 كيلو فولت والعديد من مغذيات المحركات، يوفر قاطع الدائرة الكهربائية عالي الجهد الخاص بنا حماية ممتازة ضد أعطال المحرك ولا يتطلب معالجة الغاز، مما يبسط عملية الصيانة لكهربائيي المصنع.

يقدم مصنعنا استشارة مجانية لاختيار الوسائط بناءً على دراسة الأخطاء وتصميم المصنع. كما نقوم بتوفير التدريب على إجراءات الصيانة المحددة لكل نوع من قواطع دوائر الجهد العالي. بالنسبة للمحطات الحالية، يمكننا إجراء تقييم للمخاطر لتحديد ما إذا كانت الترقية من تقنية الزيت أو تقنية التفريغ القديمة إلى تصميماتنا الحديثة من SF6 أو التفريغ من شأنها تحسين الحماية وتقليل وقت التوقف عن العمل. شركة لوغاو للطاقة المحدودة نجحت في تحديث أكثر من 300 محطة فرعية صناعية، ويفيد عملاؤنا باستمرار عن تحسين موثوقية الحماية وانخفاض تكاليف الصيانة بعد الترقية إلى قاطع الدائرة الكهربائية عالي الجهد.

الأسئلة المتداولة (الأسئلة الشائعة)

السؤال 1: ما مدى سرعة حماية قاطع الدائرة الكهربائية للمعدات الصناعية من عطل الدائرة الكهربائية القصيرة؟

الإجابة: إجمالي وقت الحماية هو مجموع وقت استشعار التتابع، ووقت آلية الكسارة، ووقت انقطاع القوس. يمكن لقاطع الدائرة الكهربائية عالي الجهد الخاص بنا، المقترن بمرحل رقمي، إزالة العطل خلال 45 إلى 55 مللي ثانية من بداية الخلل وحتى الانقطاع النهائي. يعد هذا سريعًا بدرجة كافية للحد من الطاقة المسموح بها (I²t) إلى مستويات تمنع تشوه الملفات في المحولات وتلف القضيب الدوار في المحركات. على سبيل المثال، محرك 13.8 كيلو فولت مع تيار خلل قدره 25 كيلو أمبير سيواجه 28 ميجا جول فقط من الطاقة إذا تمت تصفيته خلال 50 مللي ثانية، مقارنة بـ 140 ميجا جول إذا تمت تصفيته خلال 250 مللي ثانية. هذا الاختلاف هو الخط الفاصل بين الضرر القابل للإصلاح واستبدال المعدات بالكامل.

السؤال 2: ما هي العلامات التي تشير إلى فشل قاطع دائرة الجهد العالي في حماية المعدات بشكل صحيح؟

الإجابة: تشمل العلامات الشائعة ما يلي: التعثر المتكرر (يشير إلى إعدادات الترحيل غير الصحيحة أو جهات الاتصال البالية)؛ رواسب الكربون المرئية على حاوية الكسارة (لكسارات الهواء أو الزيت)؛ ضغط غاز SF6 أقل من نقطة ضبط الإنذار (بالنسبة لقواطع SF6)؛ والاهتزاز المفرط أو الضوضاء أثناء التشغيل. والأهم من ذلك، إذا واجهت أعطال في المعدات (الكابلات المحروقة، أو صمامات المحولات المنفجرة، أو ملفات المحرك التالفة) على الرغم من تشغيل القاطع، فقد يكون تنسيق الحماية غير كافٍ. يقدم مصنعنا خدمة تدقيق الحماية: حيث نقوم بمراجعة إعدادات الترحيل وتوقيت القاطع ومستويات الأخطاء لتحديد الثغرات. نوصي بإجراء اختبار سنوي لقاطع الدائرة الكهربائية عالي الجهد، بما في ذلك اختبارات التوقيت، وقياسات مقاومة التلامس، واختبارات العزل الكهربائي، للتأكد من أنه سيعمل كما هو مصمم أثناء حدوث خطأ.

السؤال 3: هل يمكن لقاطع الدائرة الكهربائية عالي الجهد أن يحمي من الأحمال الزائدة والدوائر القصيرة؟

الجواب: نعم، وذلك من خلال عناصر الحماية المزدوجة. يحمي عنصر التيار الزائد في الزمن العكسي من الأحمال الزائدة المستمرة (على سبيل المثال، محرك يعمل بنسبة 110 بالمائة من التيار المقنن)، وينطلق بعد تأخير زمني للسماح بأحمال زائدة غير ضارة. العنصر اللحظي يحمي من الدوائر القصيرة، والتعثر دون تأخير. تم تجهيز قاطع الدائرة ذات الجهد العالي الخاص بنا بوحدة رحلة تسمح بضبط كلا العنصرين بشكل مستقل. بالنسبة لمغذيات المحركات، يتم تنسيق منحنى الزمن العكسي مع الحد الحراري للمحرك، ويتم ضبط العنصر اللحظي فوق تيار البداية لتجنب التعثر المزعج. بالنسبة لمغذيات المحولات، يتم تنسيق منحنى الزمن العكسي مع منحنيات الإفراط في الإثارة والتلف الحراري للمحول.

السؤال 4: كيف تؤثر آلية تشغيل قاطع دائرة الجهد العالي على أدائه الوقائي؟

الإجابة: تحدد آلية التشغيل سرعة وموثوقية فتح جهة الاتصال. يمكن لآليتنا التي تعمل بنابض (حتى 36 كيلو فولت) أن تفتح جهات الاتصال خلال 28 مللي ثانية، بينما تفتح آليتنا الهيدروليكية (حتى 145 كيلو فولت وما فوق) خلال 32 مللي ثانية. يؤدي الفتح الأسرع إلى تقليل وقت الانحناء ووقت التطهير الإجمالي. والأهم من ذلك، يجب أن تكون الآلية قادرة على الفتح حتى لو تعطل مصدر الطاقة الإضافي. تقوم آلية الزنبرك الخاصة بنا بتخزين الطاقة ميكانيكيًا، لذلك يمكن أن تعمل بدون طاقة خارجية. تستخدم الآلية الهيدروليكية مُراكمًا يقوم أيضًا بتخزين الطاقة. نوصي باختبار وقت شحن وفتح الآلية سنويًا، حيث يمكن أن يؤدي التآكل إلى زيادة وقت الفتح على مدار عمر القاطع. شركة لوغاو للطاقة المحدودة يوفر خدمة تجديد الآلية التي تعيد وقت الفتح إلى مواصفات المصنع.

السؤال 5: ما هو الدعم الذي تقدمه شركة Lugao Power Co.,Ltd؟ هل تقدم ضمانًا بأن قاطع الدائرة الكهربائية عالي الجهد الخاص بنا يحمي معداتنا الصناعية بشكل صحيح؟

الإجابة: نحن نقدم الدعم الشامل: دراسة مجانية لتنسيق الحماية باستخدام بيانات النظام الخاص بك؛ الإشراف على التركيب والتشغيل في الموقع؛ تدريب موظفي الصيانة لديك على إعداد المرحل، واختبارات التوقيت، والتعامل مع SF6 (إن أمكن)؛ وخط ساخن فني على مدار 24 ساعة. نحن نقدم أيضًا خدمة مراقبة الحالة حيث يمكننا الوصول عن بعد إلى البيانات التشخيصية للقاطع الخاص بك (عبر وحدة الاتصال الاختيارية) ونرسل لك تقارير دورية عن تآكل التلامس واتجاه وقت التشغيل وضغط الغاز. في حالة حدوث خطأ، يمكننا تحليل سجل أحداث القاطع لتحديد ما إذا كانت الحماية تعمل بشكل صحيح أو إذا كانت هناك حاجة لإجراء تعديلات. يحتفظ مصنعنا بمخزون شامل من قطع الغيار لجميع موديلات قواطع دوائر الجهد العالي لدينا، مما يضمن إمكانية شحن أي قطعة بديلة في غضون 48 ساعة على مستوى العالم. مع شركة Lugao Power Co.,Ltd.، لن تحصل على مجرد قاطع، بل شراكة حماية كاملة.

الخلاصة: قم بحماية أصولك الصناعية باستخدام قواطع دوائر الجهد العالي من Lugao Power

تمثل المعدات الصناعية استثمارًا رأسماليًا ضخمًا، كما أن حمايتها من الأعطال الكهربائية أمر ضروري لاستمرارية التشغيل والربحية. قواطع دوائر الجهد العالي، من خلال الكشف السريع عن الأخطاء، والتشغيل السريع للآلية، والتبريد القوسي الفعال، تحد من الطاقة المدمرة للدوائر القصيرة والأحمال الزائدة. كما ذكرنا بالتفصيل، فإن سرعة الانقطاع وتنسيق التتابع واختيار وسائط التبريد القوسي كلها تلعب أدوارًا حاسمة في تقليل تلف المعدات. مصنعنا في Lugao Power Co.,Ltd. لقد صممت مجموعة شاملة من قواطع الدوائر الكهربائية ذات الجهد العالي - بدءًا من أنواع التفريغ بقدرة 12 كيلو فولت لمغذيات المحركات وحتى وحدات SF6 بقدرة 145 كيلو فولت للمحطات الفرعية الرئيسية - تم تصميم كل منها لتوفير أعلى مستوى من الحماية لتطبيقك الصناعي المحدد.

لا تترك ضعف أجهزتك للصدفة.اتصل بـ Lugao Power Co.,Ltd. اليوملتقييم الحماية مجانا. قم بتوفير مخططك المكون من سطر واحد، ومستويات تيار العطل، وأنواع المعدات، وسيقدم مهندسو الحماية لدينا تقريرًا مخصصًا يتضمن نماذج الكسارات الموصى بها، وإعدادات الترحيل، وخطط التنسيق. تأتي جميع منتجاتنا من قواطع دوائر الجهد العالي مع ضمان لمدة 3 سنوات، والتدريب في الموقع، وفريق دعم فني يعمل على مدار الساعة طوال أيام الأسبوع.اطلب تدقيق الحماية المجاني الخاص بك الآن من Lugao Power Co.,Ltd. وتأكد من أن أصولك الصناعية مؤمنة بأفضل تكنولوجيا قواطع دوائر الجهد العالي المتوفرة. استثمر في الحماية، استثمر في راحة البال.
