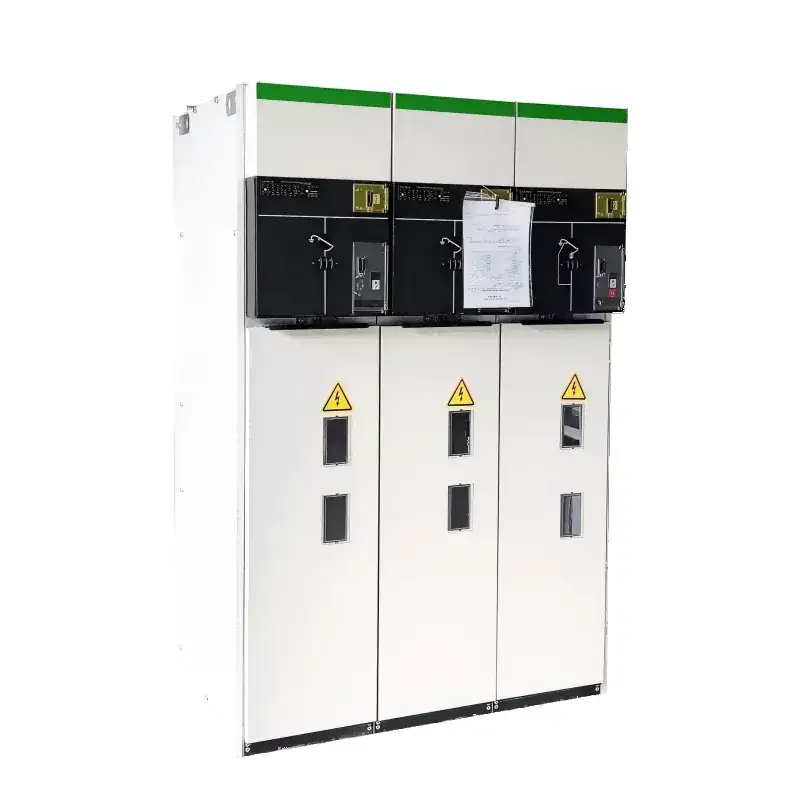

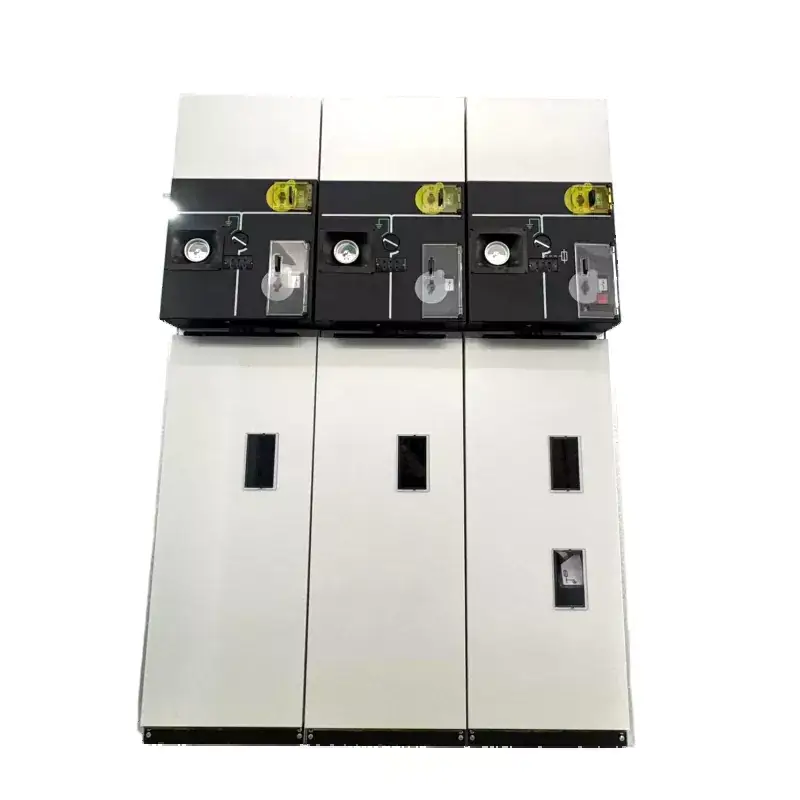

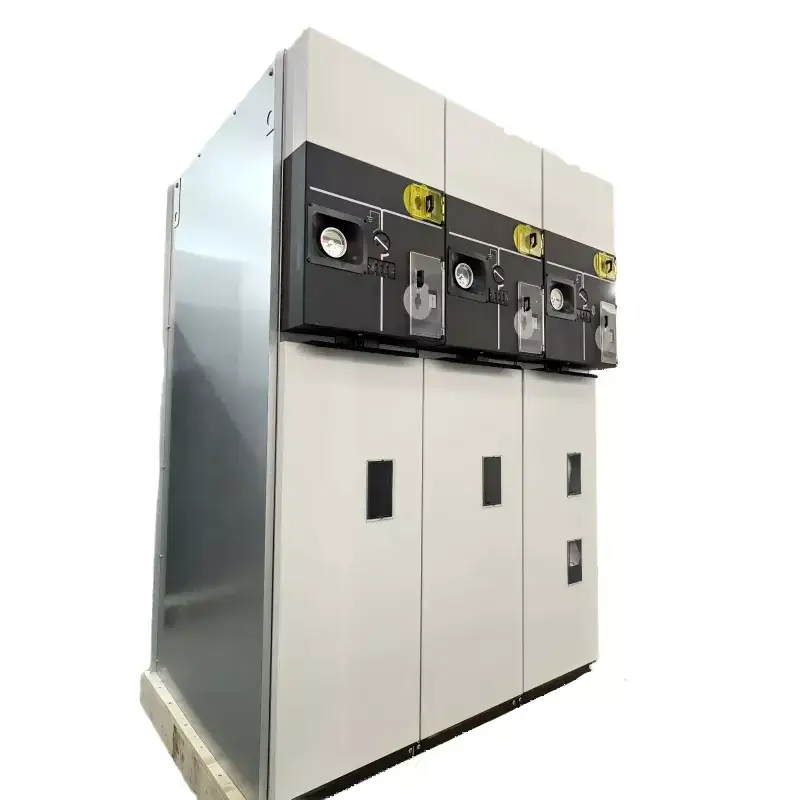

SM6 SF6 مجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز RMU

تستخدم مجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز LGSM6 SF6 غاز SF6 كوسيط عازل، مما يوفر مزايا مثل الهيكل المدمج والتشغيل الخالي من الصيانة والموثوقية العالية. تمتلك Lugao تكنولوجيا البحث والتطوير المتقدمة وخطوط الإنتاج الأوتوماتيكية بالكامل، مما يضمن جودة المنتج العالية. تم تصدير LGSM6 إلى جنوب شرق آسيا وأوروبا ومناطق أخرى، بمبيعات سنوية تتجاوز 5000 وحدة. يتم الاحتفاظ بمخزون كافٍ لدعم التسليم السريع.

إرسال استفسار

وصف المنتج

إن مجموعة المفاتيح الكهربائية المغلقة المعدنية المغلقة والمعزولة بالغاز SM6 SF6 هي مجموعة المفاتيح الكهربائية هذه، كما تعلمون، وحدة RMU مدمجة معزولة بغاز SF6 ومعدن مغلق. إنه نوع أحدث يستخدم مفتاح تحميل SF6 باعتباره الجزء الرئيسي للتبديل. في الداخل، فهو يغلق الأشياء المهمة مثل قاطع الدائرة ومفتاح التحميل وفاصل الفصل، كل ذلك في صندوق من الفولاذ المقاوم للصدأ مملوء بغاز SF6. هذا الإعداد يجعله يعمل بشكل موثوق ويحافظ على سلامة الأشخاص، بالإضافة إلى أنه لا يحتاج إلى أي صيانة على الإطلاق. يعد هذا أحد أفضل الأجزاء فيه. يمكنك اختيار أشرطة توصيل قابلة للتوسيع معها، مما يتيح لك الجمع بين الأشياء كيفما تريد للحصول على نمطية كاملة. يتم توسيع قضبان التوصيل هذه ولكنها تظل معزولة ومحمية بأمان. إنها صغيرة الحجم، وتعمل بمرونة، وتتمتع بتشابك جيد حتى لا يحدث أي خطأ، كما أن تثبيتها أمر بسيط جدًا. بشكل عام، يساعد ذلك في توفير الكثير من المساحة في أماكن مثل غرف التوزيع أو محطات المحولات الفرعية. يناسب المواقف المختلفة وما يحتاجه المستخدمون.

المعلمات التقنية الرئيسية

لا.	غرض		وحدة	حدود
1	الجهد المقنن		كيلو فولت	12	24	36	40.5
2	التصنيف الحالي		A	630/1250
3	التردد المقدر		هرتز	50/60
4	تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي	القيمة الإجمالية	كيلو فولت	42	55	80	95
		نقطة الاستراحة		48	65	95	110
5	دفعة البرق تحمل الجهد	القيمة الإجمالية	كيلو فولت	75	125/150	170	95
		نقطة الاستراحة		85	150/160	185	215
6	تصنيف قصير الوقت الصمود الحالي	الدائرة الرئيسية	كا	25/2 ثانية
		دائرة التأريض		25/2 ثانية
7	تصنيف الذروة الصمود الحالي		كا	63			50
8	تصنيف النقل الحالي		A	1300 ~ 1700
9	الحمل المقدر لإغلاق كسر التيار		A	630
10	تصنيف كابل شحن كسر التيار		A	50/10
11	تفريغ محول كسر التيار		A	20
12	كابل شحن خطأ أرضي كسر التيار		A	100			80
13	تصنيف كسر الدائرة القصيرة الحالية		كا	20
14	تصنيف إغلاق الدائرة القصيرة الحالية		كا	63			50
15	فئة الحماية			IP3X
16	تحميل عمر التبديل		وقت	5000
17	التأريض التبديل الحياة		وقت	5000

رسم تخطيطي نموذجي:

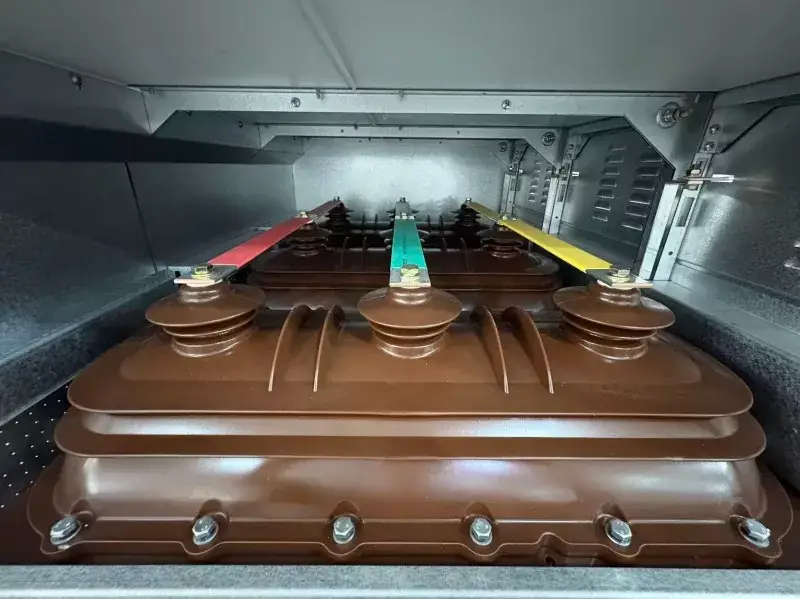

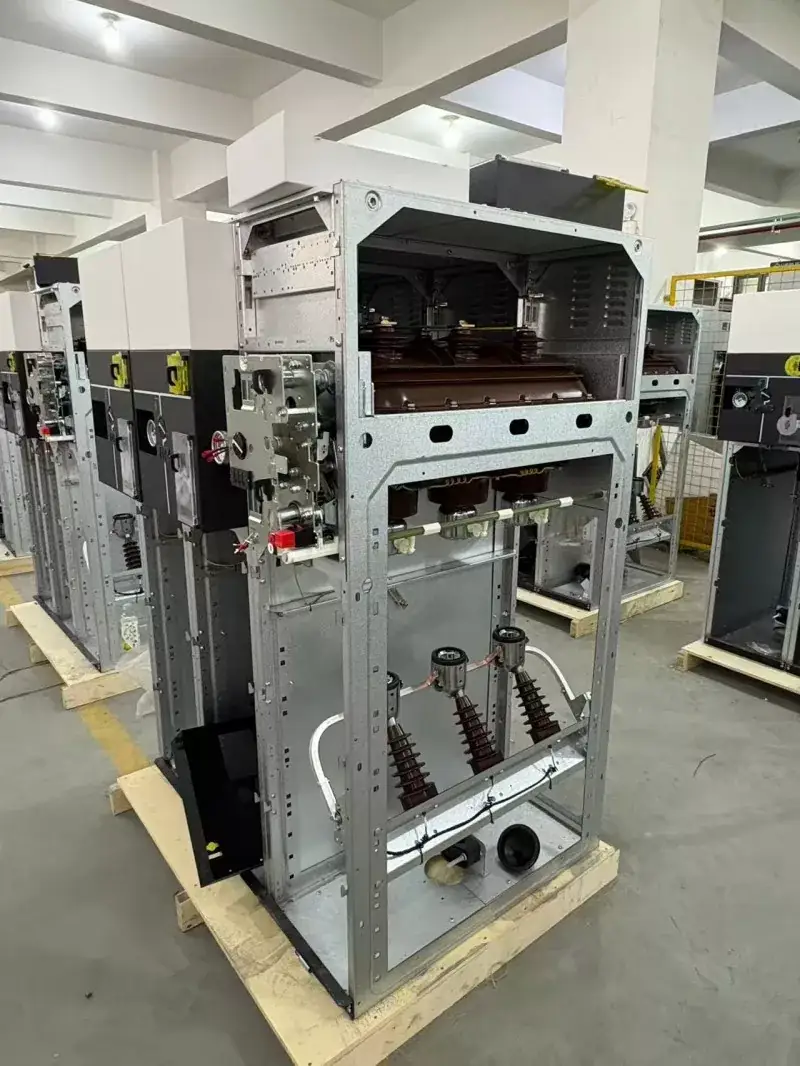

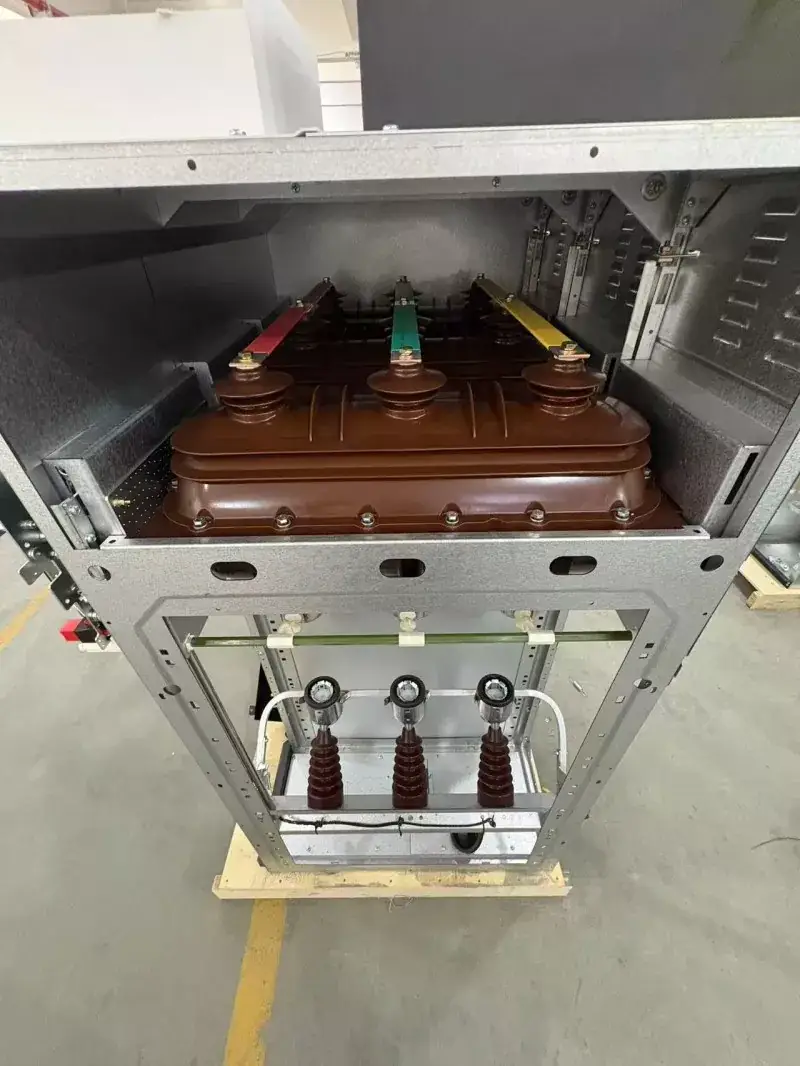

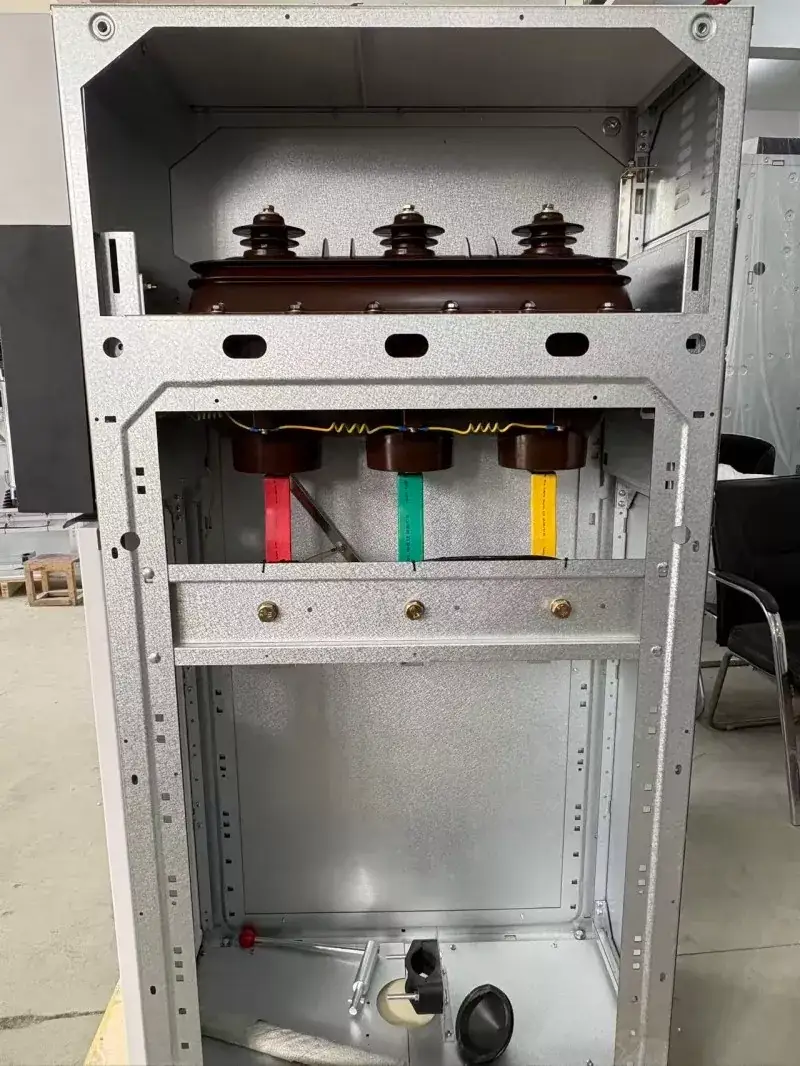

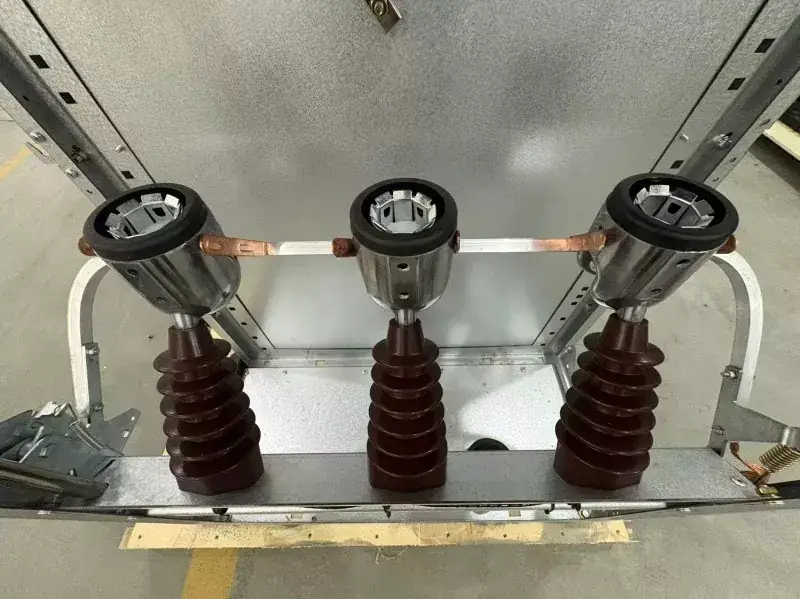

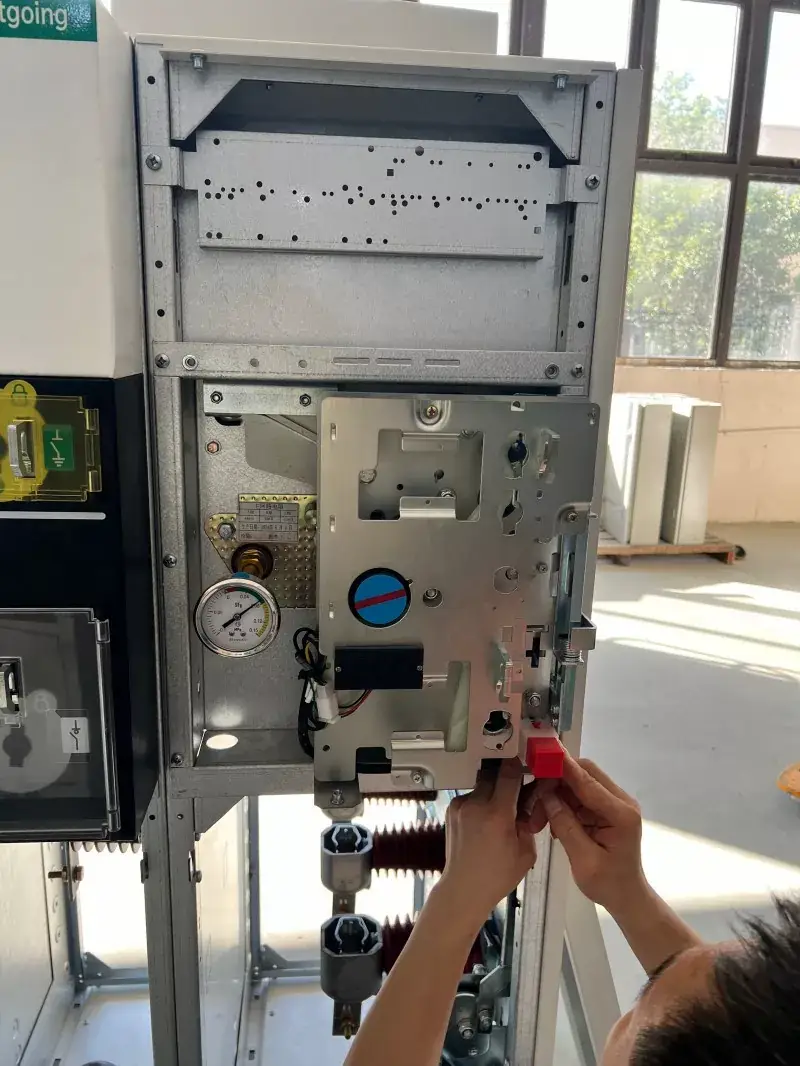

تصوير المصنع:

لماذا تختار LGSM6 RMU

1. تصميم مغلق بالكامل: إن غرفة الغاز الخاصة بمجموعة المفاتيح الكهربائية المغلقة والمعزولة بالغاز SM6 SF6 ملحومة بالليزر لضمان أداء إغلاق موثوق. باستخدام خصائص العزل الممتازة وإطفاء القوس لغاز SF6، يتم تقصير مسافات العزل من مرحلة إلى مرحلة ومن مرحلة إلى الأرض بشكل كبير، كما أن ضغط الغاز المنخفض يجعله غير حساس للتغيرات في درجات الحرارة.

2. تصميم المفتاح ثلاثي المواضع: يدمج مفتاح التحميل/الفصل هذا ثلاثة أوضاع: مغلق، مفتوح، ومؤرض. يوفر تصميم جهة الاتصال المتحركة الدوارة تشغيلًا بسيطًا وبديهيًا، ويمكن رؤية نقطة الكسر بوضوح من خلال نافذة المراقبة، مما يلبي متطلبات سلامة الصيانة. يلغي التعشيق الميكانيكي الشامل بين الأوضاع الثلاثة إمكانية التشغيل الخاطئ.

3. نمطية عالية وقابلية للتوسيع: يمكن دمج الوحدات وتوسيعها بشكل تعسفي عبر قضبان التوصيل الصلبة المعزولة أو الموصلات المخصصة، وهي مناسبة للخطوط الطرفية البسيطة بالإضافة إلى أنظمة إمداد الطاقة للشبكة الحلقية المعقدة. تحتوي جميع الوحدات أيضًا على واجهات مخصصة للتشغيل الكهربائي والأتمتة.

4. تصنيف الحماية العالي جدًا: تحقق حاوية الخزانة بأكملها تصنيف الحماية IP3X أو IP4X. إنها مجهزة بجهاز تشابك ميكانيكي شامل، مما يضمن سلامة الأفراد والمعدات. تم تجهيز الخزانة بقناة تخفيف الضغط لتحرير الضغط بطريقة مستهدفة.

الأسئلة المتداولة

• هل يتطلب هذا النوع من مجموعة المفاتيح الكهربائية المغلقة والمدمجة والمعزولة بالغاز SM6 SF6 صيانة دورية؟

لا، نظرًا لأن جميع الأجزاء الحية مغلقة داخل حجرة من الفولاذ المقاوم للصدأ مملوءة بغاز SF6، فهي معزولة تمامًا عن الملوثات الخارجية والرطوبة والأكسدة. يتطلب التشغيل الروتيني فقط التحقق من الحركات الميكانيكية لصندوق التحكم وقراءات الأداة للتأكد من حسن سير العمل.

• هل هناك مساحة كافية لتوصيلات الكابلات؟ هل التثبيت سهل؟

قامت شركة Lugao بتحسين تخطيط حجرة الكابلات، مما يوفر مساحة واسعة لتوصيلات الكابلات، وتسهيل تصنيع نهايات الكابلات وتركيب أسلاك التأريض.

•ما هو عمر المنتج؟

في ظل ظروف التشغيل العادية، فإن عمر الخدمة المصمم للمنتج يصل عمومًا إلى 30 عامًا. تتميز صناديق الغاز المصنوعة من الفولاذ المقاوم للصدأ بمقاومة قوية للتآكل، ويمكن أن يصل العمر الميكانيكي للمفتاح الرئيسي (مثل مفتاح التحميل) عادةً إلى أكثر من 5000 دورة.

•هل لدى شركتك مخزون متاح؟ ما هو وقت التسليم؟

يمكن شحن الطلبات العادية خلال 15 يوم عمل تقريبًا. تتطلب الحلول المخصصة الخاصة (مثل التيار العالي والجهد غير القياسي) عمومًا من 15 إلى 30 يومًا.
