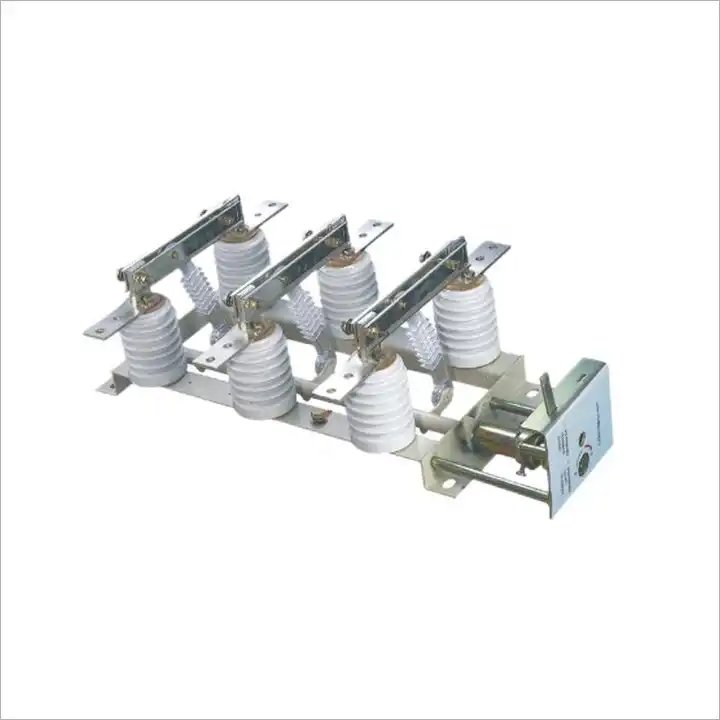

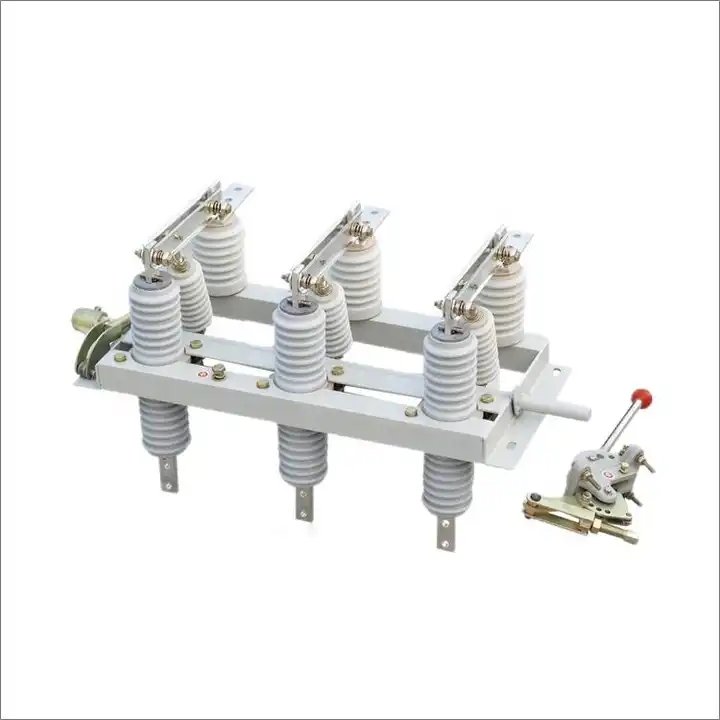

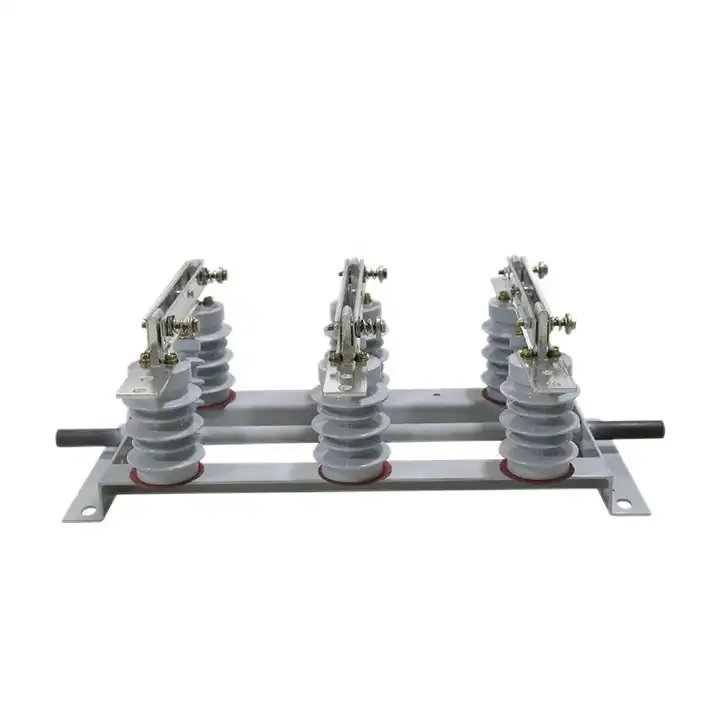

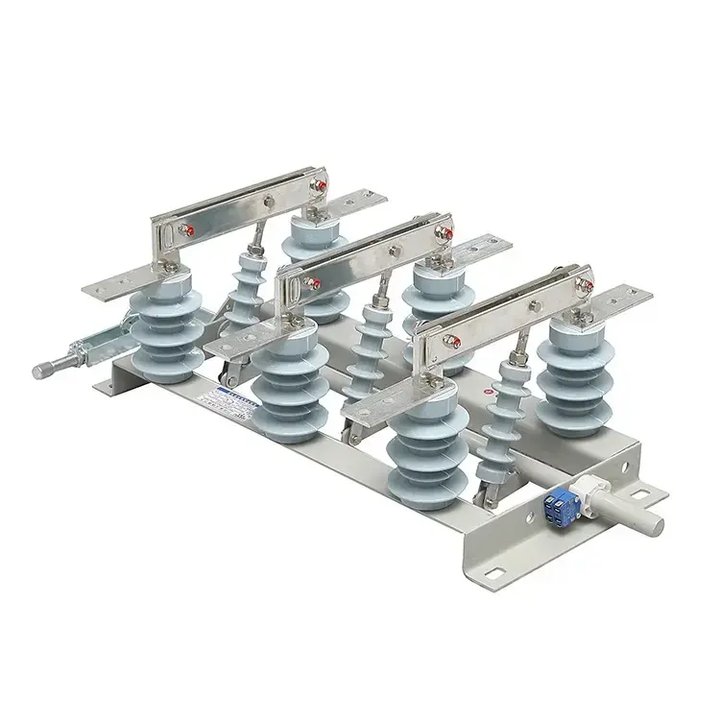

24KV نوع داخلي قطع التبديل

تفتخر LuGao كشركة مصنعة متخصصة لمفاتيح قطع الاتصال من النوع الداخلي بقدرة 24 كيلو فولت. تم تصميم مفتاح فصل الجهد العالي الداخلي GN19-12(C) بدقة لأنظمة الطاقة التي تعمل بجهد مقدر يبلغ 12 كيلو فولت مع تيار متردد 50/60 هرتز. يشتمل تصميمه على آلية التشغيل اليدوي CS6-1، التي تخدم الغرض المحدد المتمثل في كسر وتصنيع الدوائر في ظل ظروف عدم التحميل. مع الاختلافات الإضافية مثل نوع التلوث، ونوع الارتفاعات العالية، ونوع مؤشر الطاقة، تم تصميم هذا المفتاح لتلبية المتطلبات البيئية والتشغيلية المتنوعة، مما يضمن الأداء الأمثل والقدرة على التكيف في مختلف الإعدادات.

إرسال استفسار

وصف المنتج

Lugao هو مورد لمفتاح قطع الاتصال الداخلي من النوع 24KV. يتميز مفتاح قطع الاتصال الداخلي من النوع GN19-12/400، 630، 1000، 1250 بجزء موصل مؤمن بالقاعدة بواسطة عوازل عمودين لكل مرحلة. (يحتوي النوع GN19-12C/400، 630، 1000، 1250 على عازل عمود واحد وعازل غلاف خزفي واحد.) يتم ترتيب المراحل الثلاث بالتوازي، ويشتمل الجزء الموصل على ملامسات ثابتة لسكاكين التلامس وحاملات التلامس (أو قضبان موصلة) . يتم توصيل كل مرحلة من سكين التلامس بمنتصف عازل الربط، مع تثبيت عازل الربط على قاعدة المغزل. يرتبط المغزل بقضيب التوصيل (المقدم من قبل المستخدم) وآلية الحركة من النوع CS6-1 من خلال المقبض.

سكينة التوصيل مصنوعة من لوحتين نحاسيتين مشقوقتين، مما يعزز كلا من منطقة تبديد الحرارة والقوة الميكانيكية. يعمل هذا التصميم على خفض درجة الحرارة السفلية وتحسين الاستقرار الديناميكي لمفتاح الفصل الداخلي. يتم تثبيت أحد طرفي سكين التلامس على كتلة التلامس (أو على قضيب التوصيل) باستخدام مسمار (سيارة شو). تتميز GN19-12/1000, 1250 بتركيب لوحة قفل مغناطيسية، والتي تعمل على تعزيز الجذب بين سكاكين الاتصال الأخدود أثناء تيار دائرة قصر كبير. GN19-12/400، 630 مفتاح فصل داخلي لديه حد صغير من خلال التيار، مما يلغي الحاجة إلى لوحة قفل مغناطيسية.

24KV نوع داخلي قطع التبديل بيئة التشغيل

درجة الحرارة المحيطة: -25 درجة مئوية ~ +40 درجة مئوية؛

الارتفاع: ≥1000m؛

الرطوبة النسبية: المتوسط اليومي ≥95%، المتوسط الشهري ≥90%؛

شدة الزلزال: مستوى ≥8؛

أماكن التثبيت: لا يوجد حريق أو خطر انفجار أو قذرة خطيرة أو تآكل كيميائي أو اهتزاز شديد.

24KV نوع داخلي قطع التبديل ميزات المنتج

يكتب	الجهد المقدر (كيلو فولت)	التصنيف الحالي (أ)	تيار الاستقرار الحراري 4s (kA)	تيار الاستقرار الديناميكي (كا)
GN19-12/400-12.5	12	400	12.5	31.5
GN19-12/630-20		630	20	50
GN19-12/1000-31.5		1000	31.5	80
GN19-12/1250-31.5		1250	31.5	80
GN19-12C/400-12.5		400	12.5	31.5
GN19-12C/630-20		630	20	50
GN19-12C/1000-31.5		1000	31.5	80
GN19-12C/1250-31.5		1250	31.5	80
