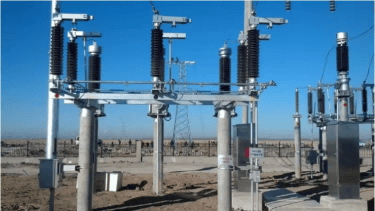

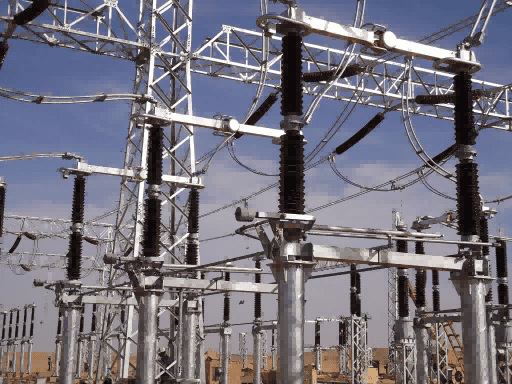

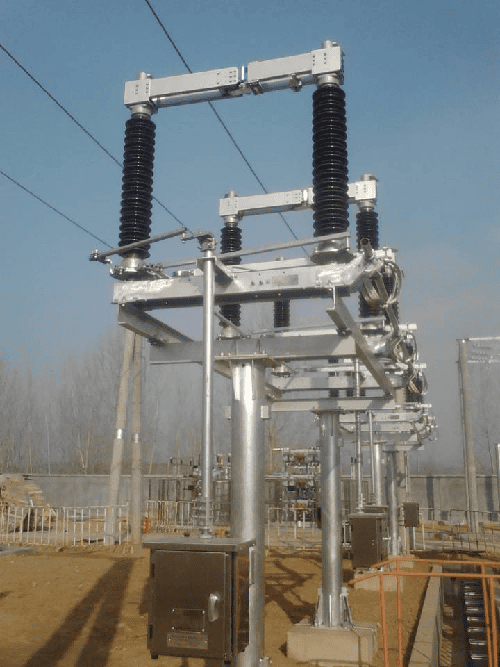

محطة فرعية ذكية/مدمجة 24 كيلو فولت (20 كيلو فولت).إن مفاتيح عزل فاصل التحميل الخارجي بقدرة 220 كيلو فولت من سلسلة GW4 من LUGAO عبارة عن فاصلات دوارة أفقية ذات عمود مزدوج مناسبة للبيئات الخارجية، وتتميز بقوة ميكانيكية عالية ومقاومة ممتازة للتآكل. تُستخدم قواطع الفصل 220 كيلو فولت بشكل أساسي للعزل الجانبي عالي الجهد في المحطات الفرعية. أثناء الفحص أو الصيانة، يقوم جهاز الفصل بإنشاء فاصل معزول للهواء، مما يضمن الفصل المادي للمعدات المعزولة عن النظام النشط. يمكن استخدامها أيضًا مع مفتاح تأريض لقفل الأمان.

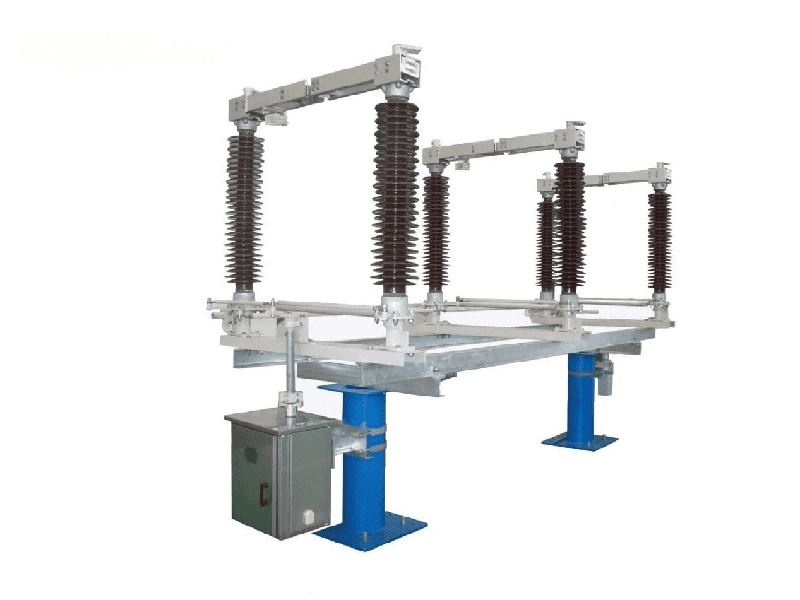

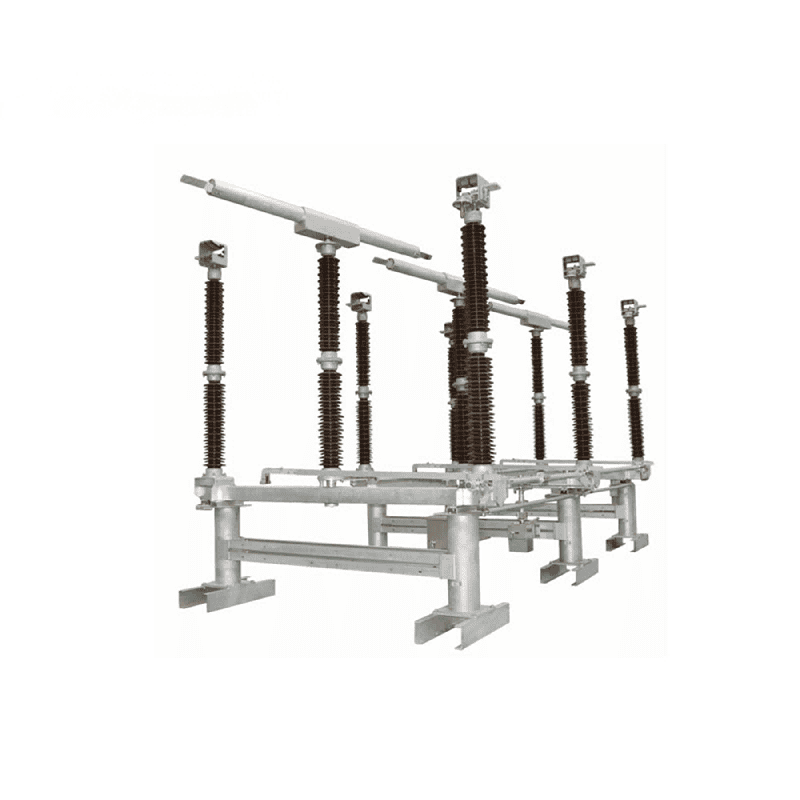

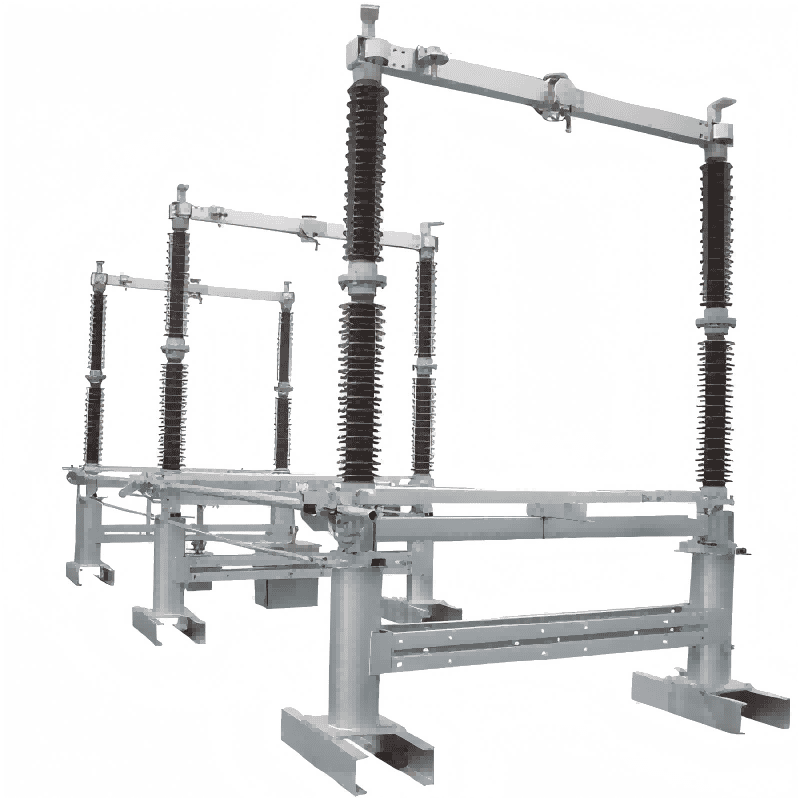

يتميز فاصل الدوران الأفقي ذو العمود المزدوج GW4 من Lugao بعمودين عازلين لكل مرحلة، كل منهما يعلوه قضيب موصل. تقوم آلية التشغيل بتدوير الأعمدة العازلة، مما يدفع القضيب الموصل لفتح وإغلاق قاطع الدائرة. إن إضافة مفاتيح التأريض إلى جانبي القاعدة أمر قابل للتفاوض مع Lugao. يتم تصنيع نقاط الاتصال من ألواح نحاسية منحنية ويتم تجميعها بقضيب موصل لسهولة الصيانة والاستبدال. مناسب للاستخدام الخارجي، السطح الفولاذي مجلفن بالغمس الساخن لمقاومة التآكل، مما يضمن التشغيل طويل الأمد حتى في الظروف الجوية السيئة. تم تصنيع القضيب الموصل من سبائك الألومنيوم خفيفة الوزن، مما يوفر مساحة كبيرة لتبديد الحرارة وقوة عالية.
يتوفر مفتاح عزل فاصل الحمل الخارجي بقدرة 220 كيلو فولت من سلسلة GW4 في مجموعة متنوعة من الفولتية. يرجى الاتصال بـ Lugao للحصول على التكوين المناسب لتطبيقك المحدد.


|
|
وحدة |
GW4-126 |
GW4-145 |
GW4-252 |
GW4-420 |
| الجهد المقنن |
كيلو فولت |
126 |
145 | 252 |
420 |
| التردد المقدر |
هرتز |
50 |
50\60 |
50\60 |
50\60 |
| التصنيف الحالي |
A | 1250 ~ 4000 |
1250 ~ 4000 |
1250 ~ 4000 |
1250 ~ 4000 |
| تصنيف قصير الوقت يتحمل التيار والمدة |
كا / ثانية |
31.5/3~50/3 |
31.5/3~50/3 |
31.5/3~63/3 |
31.5/3~63/3 |
| الذروة المقدرة تحمل التيار |
كا | 80 ~ 125 |
80 ~ 125 |
80 ~ 160 |
80 ~ 160 |
