تقود LiuGao الصناعة بفخر كشركة مصنعة متخصصة لقواطع الدائرة الفراغية الداخلية. منتجنا الرئيسي، قاطع الدائرة الفراغية للوحة الذكية الداخلية 12KV، مصمم خصيصًا للاستخدام الداخلي في أنظمة الطاقة ثلاثية الطور AC بتردد 50 هرتز والجهد المقدر 12 كيلو فولت. بالإضافة إلى تصميمها القوي، فإن الوظيفة الأساسية لهذا القاطع هي التفوق كوحدة حماية وتحكم داخل النظام الكهربائي. اختر LiuGao للحلول المتطورة التي تعيد تعريف الموثوقية والأداء في قواطع دوائر التفريغ الداخلية.
تقف Liugao بجرأة باعتبارها المورد الرائد لقواطع الدائرة الكهربائية ذات الجهد العالي 220KV SF6. تم تصميم قاطع الدائرة الفراغية هذا خصيصًا للتطبيقات التي تتطلب عمليات متكررة عند تيار التشغيل المقدر أو المواقع المعرضة لتيارات انقطاع الدائرة القصيرة المتعددة. بفضل التكنولوجيا المتطورة والتصميم القوي، تضمن Liugao موثوقية وأداء لا مثيل لهما في قواطع الدائرة الكهربائية ذات الجهد العالي. اختر Liugao للحلول الرائدة التي تعيد تعريف المعايير في تطبيقات الجهد العالي للخدمة الشاقة. إن المزايا الفريدة لقواطع الدائرة الفراغية تجعلها مناسبة بشكل خاص للسيناريوهات التي تتطلب عمليات تحويل موثوقة ومتكررة.

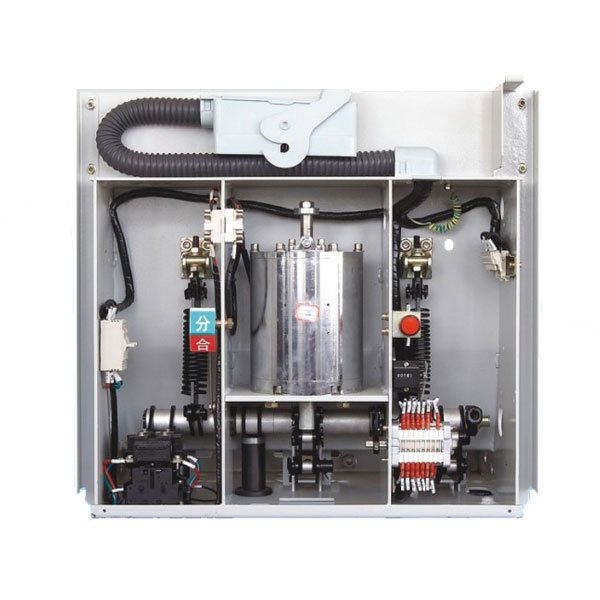

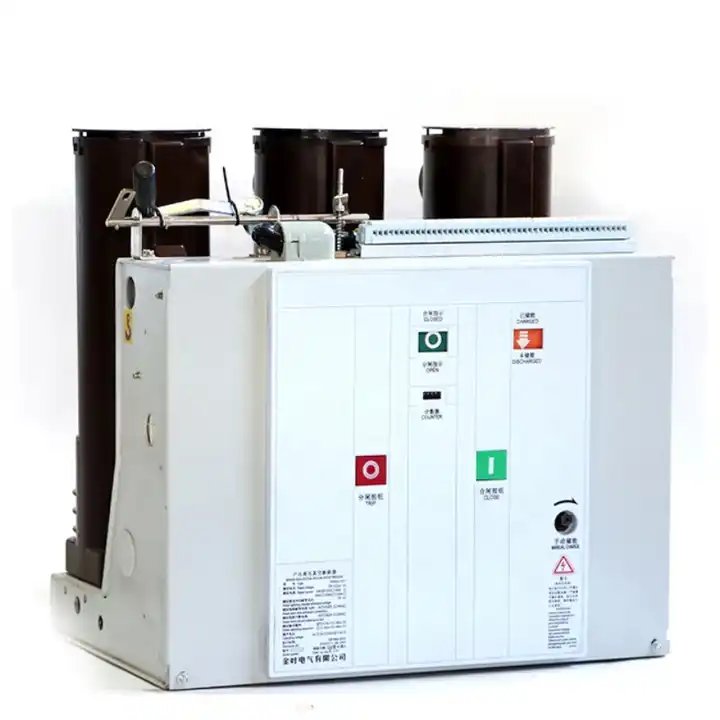

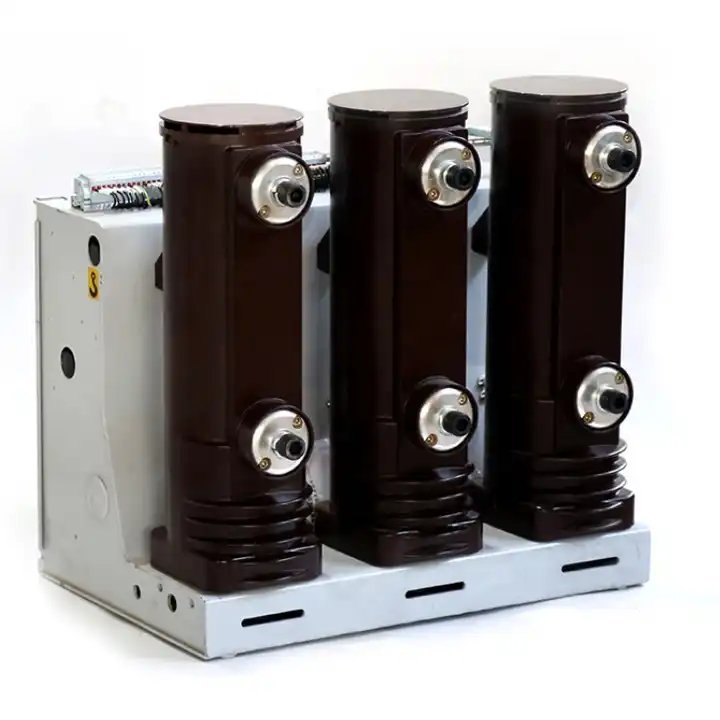

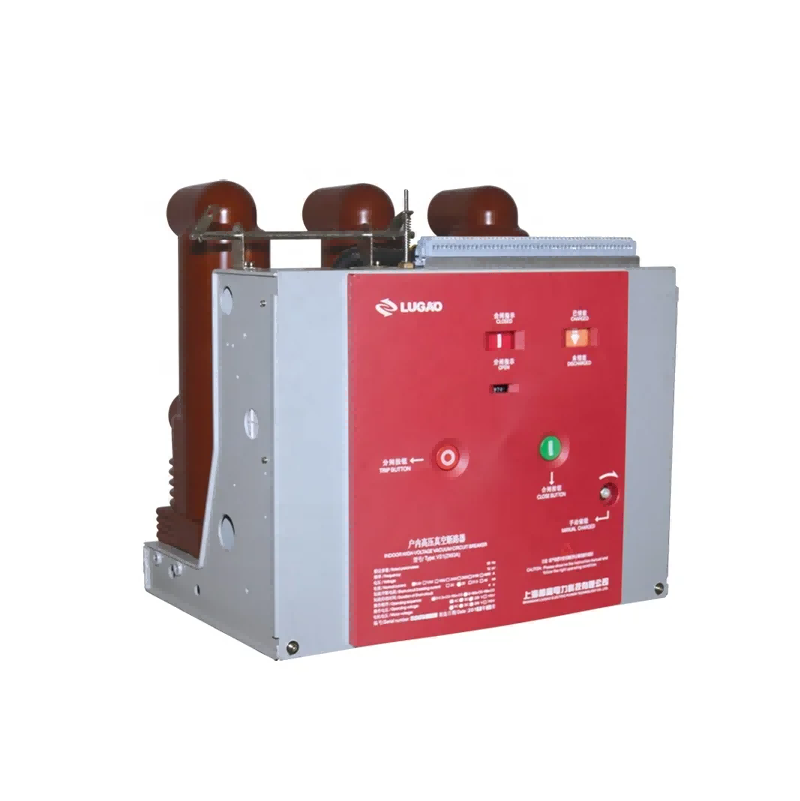

بفضل تصميمه المثبت على الجانب، تم تصميم قاطع الدائرة الفراغية VS1-12 لتلبية المتطلبات المحددة للتطبيقات الداخلية ذات الجهد العالي. إن بنيتها القوية وخصائص أدائها المتفوقة تجعلها خيارًا موثوقًا به لضمان حماية الأنظمة الكهربائية التي تعمل بجهد 12 كيلو فولت والتحكم فيها.
درجة الحرارة المحيطة: -10 درجة مئوية -+40 درجة مئوية
الرطوبة النسبية: يجب ألا يزيد متوسط الرطوبة اليومية عن 95%. يجب ألا يزيد متوسط \u200b\u200bالرطوبة لمدة شهر عن 90٪.
شدة الزلزال: لا تتجاوز 8 درجات.
ضغط البخار المشبع: يجب ألا يزيد متوسط الضغط اليومي عن 2.2 كيلو باسكال؛ يجب ألا يكون متوسط \u200b\u200bالضغط لمدة شهر أكثر
ثان1.8 كيلو باسكال؛
الارتفاع فوق مستوى سطح البحر: ≥1000 م (باستثناء المتطلبات الخاصة)
ويجب تركيبه في الأماكن الخالية من الحرائق والانفجارات والأوساخ الخطيرة
1. يتم استخدام هذه السلسلة من VCB التصميم المتكامل لآلية التشغيل وجسم VCB بترتيب معقول وجميل ومدمج.
2. هذه السلسلة من منزل العزل العمودي المكيف VCB ضد الصدمات بسبب الطقس المختلف، يمكن أن تمنع VIS بشكل فعال من التلف الناتج عن العوامل الخارجية.

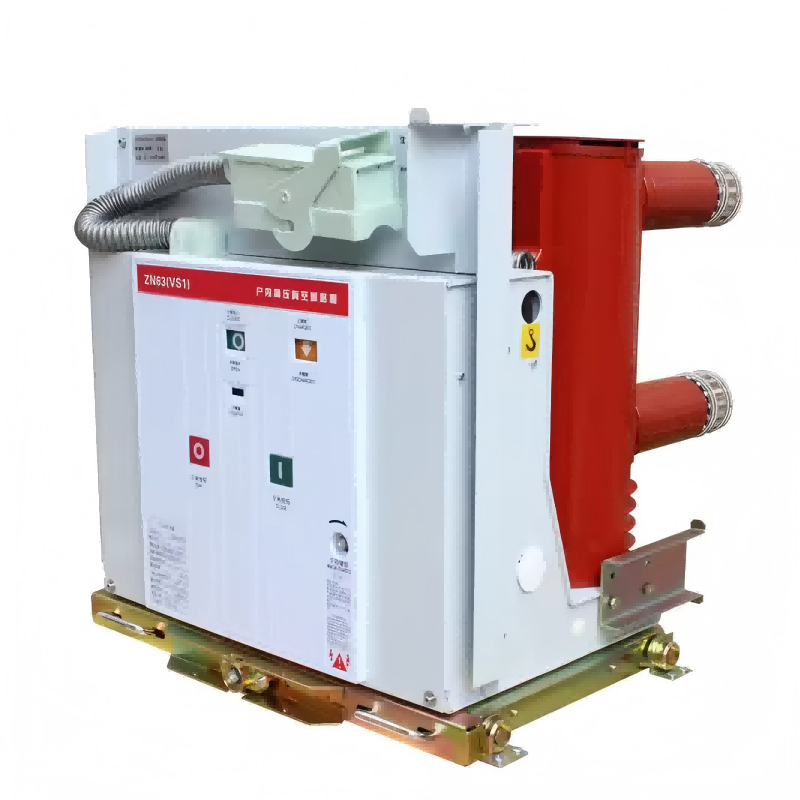

3. يمكن لوحدتي التثبيت المختلفتين من النوع الثابت والنوع القابل للسحب تلبية المتطلبات المختلفة للمفاتيح الكهربائية المختلفة.
لا. | غرض | الوحدات | حدود | |||
1 | الفولطية | كيلو فولت | 12 | |||
2 | التصنيف الحالي | A | 630 ~ 1250 | 1250 | 1250 | |
3 | تصنيف كسر ماس كهربائى الحالي | كا | 20 | 25 | 31.5 | |
4 | تصنيف إغلاق ماس كهربائى الحالي | كا | 50 | 63 | 80 | |
5 | الذروة المقدرة تحمل التيار | كا | 50 | 63 | 80 | |
6 | 4S تصنيف ماس كهربائى يتحمل التيار | كا | 20 | 25 | 31.5 | |
7 | تصنيف | 1 دقيقة تردد الطاقة الجهد | كيلو فولت | 42 (كسر 48) | ||
درجة العزل | نبضة البرق تحمل الجهد (الذروة) | 75 (كسر 65) | ||||
8 | تسلسل التشغيل المقدر | O- 0.3S-CO-180S-CO | ||||
9 | حياة الآلية | مرات | 10000 | |||
10 | أوقات فتح تيار كسر الدائرة القصيرة المقدر | مرات | 50 | |||
11 | تصنيف جهد إغلاق المشغل (DC) | V | تيار متردد/تيار مستمر 220,110 | |||
12 | تصنيف جهد فتح المشغل (DC) | V | تيار متردد/تيار مستمر 220,110 | |||
13 | التخليص بين الاتصال المفتوح | مم | 11 ± 1 | |||
14 | الإفراط في السفر (درجة ضغط الربيع الاتصال) | مم | 3.5 ± 0.5 | |||
15 | ثلاث نقاط المرحلة، إغلاق وقت الارتداد | آنسة | ≥2 | |||
16 | الاتصال وقت الارتداد الإغلاق | آنسة | ≥2 | |||
17 | متوسط سرعة الافتتاح | آنسة | 1.1 ± 0.2 | |||
18 | متوسط سرعة الإغلاق | آنسة | 0.6 ± 0.2 | |||
19 | افتتاح | أعلى جهد التشغيل | s | .050.05 | ||
وقت | أدنى جهد التشغيل | .080.08 | ||||
20 | وقت الإغلاق | s | 0.1 | |||
21 | يسمح الاتصال الديناميكي والثابت بارتداء سمك تراكمي | مم | 3 |
