تقف LiuGao بفخر كشركة رائدة في تصنيع قواطع الدائرة الفراغية الداخلية، والتي تتميز بقاطع الدائرة الكهربائية ذات الإغلاق التلقائي 40.5KV - وهو جهاز كهربائي داخلي عالي الجهد بجهد مقدر 40.5kV، يعمل على تيار متردد ثلاثي الطور 50 هرتز. تم تصميم هذا القاطع خصيصًا للمؤسسات الصناعية والتعدينية والمحطات الفرعية وأنظمة النقل والتوزيع، ويوفر تحكمًا موثوقًا وتبديل حماية. إن ملاءمتها الاستثنائية للتطبيقات في مجال صناعة المعادن وصناعة الفولاذ بالقوس الكهربائي، حيث تكون العمليات المتكررة ضرورية، ما يميزها عن غيرها. متوافق مع معيار GB 1984-89 "قاطع دائرة التيار المتردد عالي الجهد"، يدعوك LiuGao لتجربة الحلول المتطورة التي تعيد تعريف الموثوقية والأداء في قواطع دوائر الفراغ الداخلية.
تقف LiuGao كشركة مصنعة متخصصة لقواطع الدائرة الفراغية الداخلية، قواطع الدائرة الفراغية ZN23-40.5 هي أجهزة توزيع طاقة داخلية عالية الجهد مصممة لجهد مقدر يبلغ 40.5 كيلو فولت وتعمل على تيار متردد ثلاثي الطور 50 هرتز. يمكن دمجها بسلاسة مع المفاتيح الكهربائية JYN1-35 وGBC-35. تعتبر قواطع الدائرة هذه مناسبة تمامًا للتحكم في أنظمة نقل وتوزيع الطاقة وحمايتها في مرافق مثل محطات الطاقة والمحطات الفرعية. وعلى وجه الخصوص، فهي تتفوق في التطبيقات ذات العمليات المتكررة، مثل تلك الموجودة في صناعات المعادن والفولاذ القوسي.

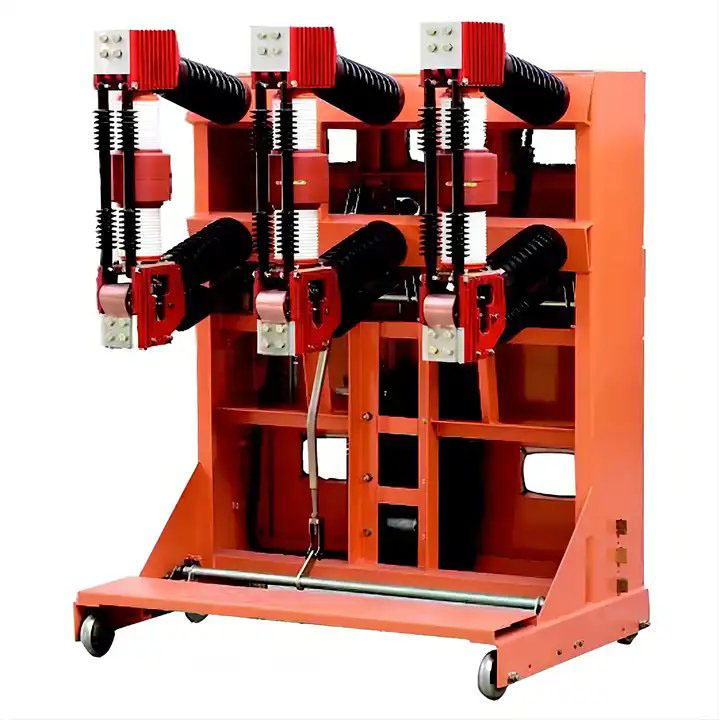

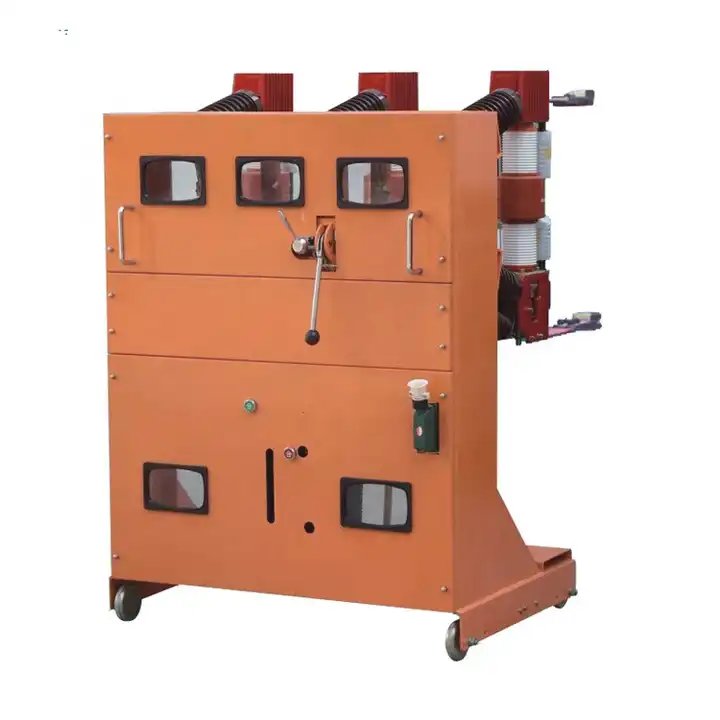

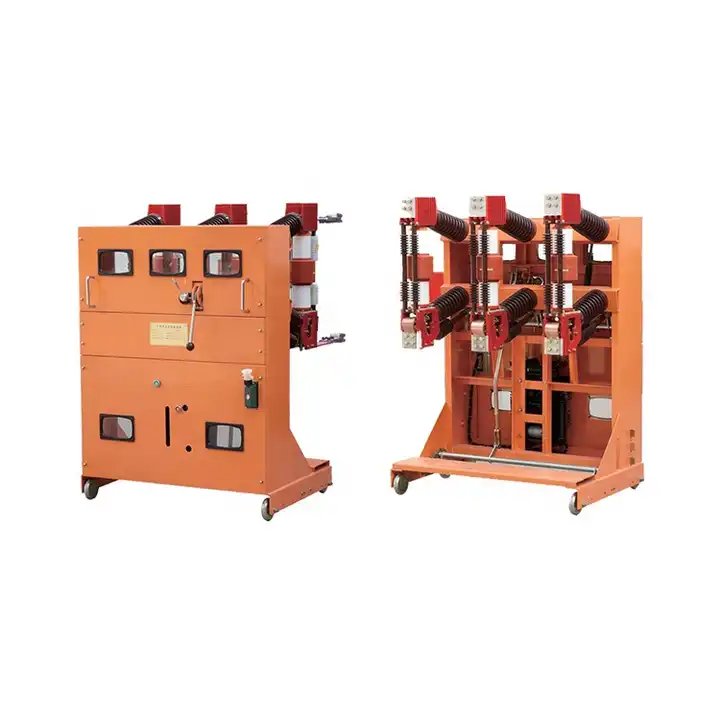

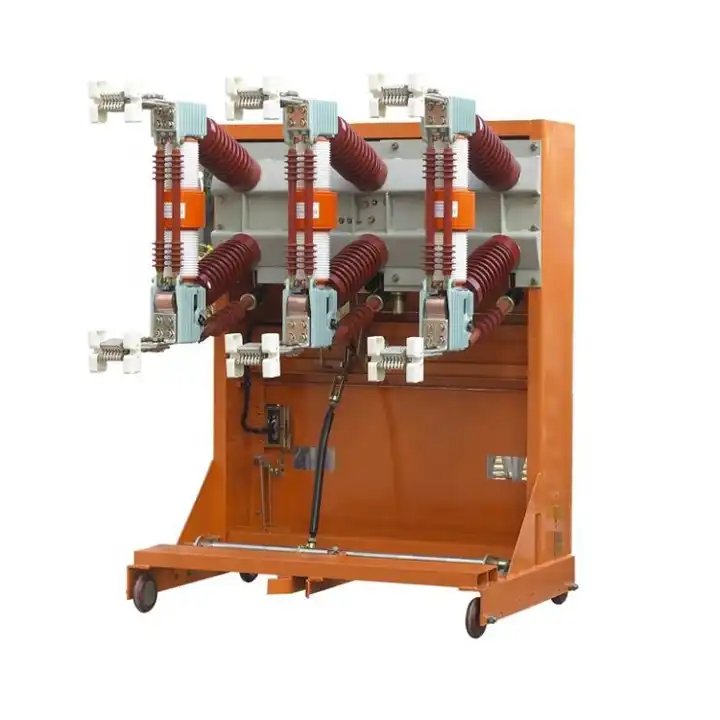

تتميز قواطع الدائرة الفراغية ZN23-40.5 بتصميم على شكل عربة يدوية، وتتميز بهيكل مدروس جيدًا لسهولة الصيانة. إنها تأتي مجهزة إما بآلية التشغيل الكهرومغناطيسي CD10-Ⅱ أو آلية تشغيل الزنبرك CT19-BN. تم تصميم هذه القواطع خصيصًا للتركيب في مجموعة المفاتيح الكهربائية ذات الجهد العالي مثل GBC-40.5، وJYN1-40.5، وغيرها من الخزانات العالية.
1. الحد الأعلى لدرجة حرارة الهواء المحيط لا يزيد عن +40 درجة مئوية، والحد الأدنى لا يقل عن -10 درجة مئوية (يُسمح بالتخزين والنقل عند -30 درجة مئوية):
2. في المناطق التي لا يتجاوز فيها الارتفاع 1000 متر، عند استخدام المنتج في نظام 7.2 كيلو فولت، يمكن زيادة الارتفاع المطبق بما يصل إلى 3000 متر؛
3. الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، والمعدل الشهري لا يزيد عن 90%؛
4. ضغط البخار المشبع: القيمة المتوسطة اليومية لا تزيد عن 2.2x 103MPa، القيمة المتوسطة الشهرية لا تزيد عن 1.8x 103MPa، وقد يحدث التكثيف عندما تنخفض درجة الحرارة بشكل حاد خلال فترة الرطوبة؛
5. يجب أن يكون موقع التثبيت خاليًا من الاهتزازات العنيفة المتكررة.
6. لا ينبغي أن يكون الهواء المحيط ملوثًا بشكل كبير بالغازات المسببة للتآكل أو القابلة للاشتعال وبخار الماء.
7. يجب أن يظل موقع التثبيت جافًا ونظيفًا؛
8. يجب ألا تزيد شدة الزلزال عن 8 درجات.
لا. | غرض | وحدة | بيانات | ||
1 | الفولطية | كيلو فولت | 40.5 | ||
2 | العزل المقنن (تردد الطاقة 1 دقيقة يتحمل الجهد) | كيلو فولت | 95 | ||
3 | العزل المقنن (الجهد الكهربي لمقاومة الصواعق) | A | 185 | ||
4 | تردد مصنف | هرتز | 50 | ||
5 | التصنيف الحالي | A | 630 / 1250 / 1600 / 2000 / 2500 | ||
6 | تصنيف ماس كهربائى كسر الحالي | ال | 25 / 31.5 | ||
7 | تصنيف الذروة الصمود الحالي | ال | 63 / 80 | ||
8.أ | تصنيف ماس كهربائى صنع الحالي | ال | 63 / 80 | ||
8.ب | تصنيف أوقات الكسر الحالية للدائرة القصيرة | t | 20 | ||
9 | الوقت العاجلة | آنسة | ≥80 | ||
10 | وقت التثبيت الحراري المقدر | s | 4 | ||
11 | تسلسل العمليات المقدر | / | O-0.3s-CO-180s-CO | ||
12 | تصنيف جهد التشغيل | V | ايه سي 110 / ايه سي 220 / دي سي 110 / دي سي 220 | ||
13 | تصنيف العمل الحالي للإغلاق والفتح الملف | / | 1.05 (110 فولت) / 0.96 (220 فولت) | ||
14 | مسافة مركز المرحلة | مم | 300±1.5 / 380±1.5 / 440±1.5 | ||
15 | سُمك التآكل المسموح به لجهات الاتصال | مم | ≥3 | ||
16 | مقاومة الدائرة الرئيسية لكل مرحلة | مΩ | 80 | ||
17 | العمر الميكانيكي | F | 10000 |
لا. | غرض | وحدة | بيانات | ||
1 | مسافة الاتصال | مم | 20±2 | ||
2 | تجاوز | مم | 4±1 | ||
3 | متوسط سرعة الإغلاق | آنسة | 0.6±0.2 | ||
4 | متوسط سرعة الافتتاح | آنسة | 1.6 ± 0.3 | ||
5 | وقت الإغلاق | آنسة | 50 ~ 85 | ||
6 | وقت مفتوح | آنسة | 40 ~ 85 | ||
7 | إغلاق وقت ارتداد جهة الاتصال | آنسة | ≥3 | ||
8 | إغلاق وفتح ثلاثي المراحل في مراحل مختلفة | آنسة | ≥2 | ||
9 | السكتة الدماغية العازلة | مم | 17 |
