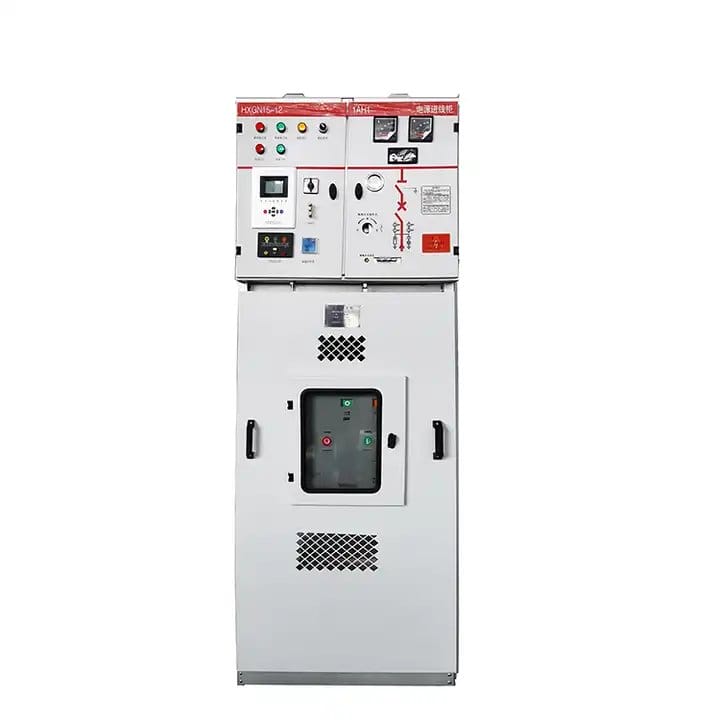

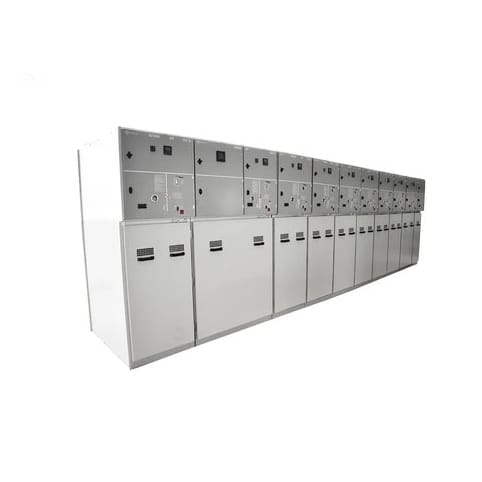

لوحة المفاتيح الكهربائية للوحدة الرئيسية بجهد 12 كيلو فولت

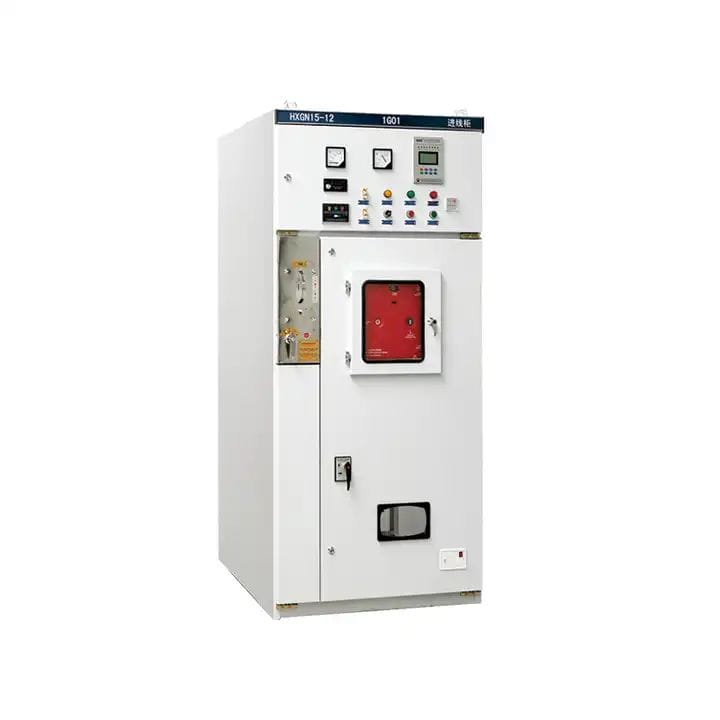

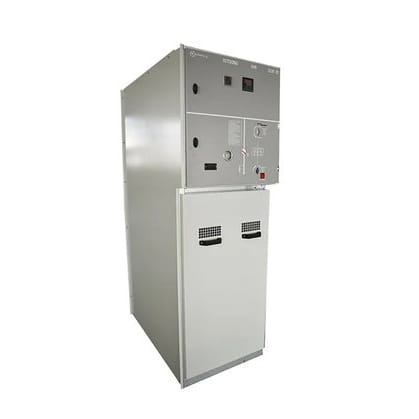

لوحة المفاتيح الكهربائية للوحدة الرئيسية الحلقية 12KV تم تصنيعها بواسطة Liugao. تم تصميم مجموعة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعدنية المكسوة بالمعدن HXGN15-12، من النوع الذكي، للتطبيق في نظام تيار متردد ثلاثي الطور بجهد مقنن يبلغ 12 كيلو فولت، وتردد مقدر يبلغ 50 هرتز ، وتيار مقنن يبلغ 630 أمبير. إنه يخدم غرض إمداد الكهرباء للشبكة الحلقية وإمدادات الطاقة الطرفية للإشعاع، خاصة في سيناريوهات تقسيم خطوط الكابلات والاتصال الفرعي. وقد تم تجهيز مجموعة المفاتيح الكهربائية بوحدة طاقة متعددة الحلقات عازلة للغاز SF6 وجهاز طرفي للتغذية (FTU) مستورد من كوريا. ومن الجدير بالذكر أنه يتميز بوظائف متقدمة مثل الإشارة عن بعد، والقياس عن بعد، وجهاز التحكم عن بعد، واكتشاف تيار الأعطال. ويستخدم بشكل أساسي كنظام أتمتة للتوزيع، وقد أثبت فائدته لمراكز تحميل إمداد الطاقة بالمدينة وتطبيقات إمداد الكابلات.

إرسال استفسار

وصف المنتج

Liugao، المورد الرائد للمفاتيح الكهربائية ذات الجهد العالي، إطار الخزانة من نوع التجميع، مما يوفر الاستقرار والموثوقية والتجميع المريح. إنها متعددة الاستخدامات بما يكفي لتكوينها كوحدة شبكة حلقية وتدعم أوضاع الاتصال المختلفة.

صغيرة الحجم، وخفيفة الوزن، مع مساحة صغيرة، وسهلة التركيب، تعطي الوحدة الرئيسية الحلقية الأولوية للكفاءة والبساطة في تصميمها.

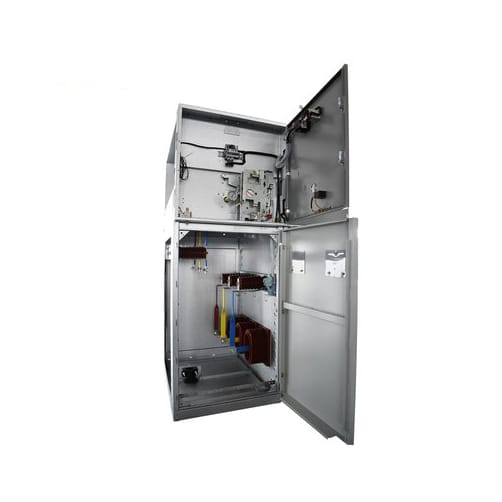

تتميز الوحدة بغرف بار بار ومفاتيح وتحكم منفصلة، ويتم الحفاظ على كل منها في حالة آمنة. تم تأريض كل من الخزانة ومكوناتها بدقة لضمان السلامة الشخصية للمشغلين وعمال الصيانة.

الوحدة الرئيسية الحلقية متوافقة مع مفاتيح التحميل FN12-12D وFN25-12D، مما يوفر المرونة والقدرة على التكيف في تكوينها.

بفضل نظام التعشيق الميكانيكي المتقدم والموثوق، تلبي الوحدة المتطلبات الصارمة للحماية الخماسية، مما يضمن تعزيز السلامة والأمان أثناء تشغيلها.

بيئة تشغيل لوحة المفاتيح الكهربائية للوحدة الرئيسية بجهد 12 كيلو فولت

1. درجة حرارة الهواء: درجة الحرارة القصوى: +40 درجة مئوية؛ الحد الأدنى لدرجة الحرارة: -35 درجة مئوية

2. الرطوبة: متوسط الرطوبة الشهرية 95%؛ متوسط الرطوبة اليومية 90%.

3. الارتفاع فوق مستوى سطح البحر: أقصى ارتفاع للتركيب: 2500 متر

4. الهواء المحيط غير ملوث على ما يبدو بالغازات المسببة للتآكل والقابلة للاشتعال، والبخار وما إلى ذلك.

5. لا هزة عنيفة متكررة.

خصائص لوحة المفاتيح الكهربائية للوحدة الرئيسية للحلقة 12KV

تخضع العلبة والباب والغرفة العلوية لهذه الوحدة لعملية رش شاملة، مما يضمن تشطيبًا وقائيًا وموحدًا. تتميز جميع الخزانات بقضيب تأريض رئيسي يسهل الاتصال الوثيق بالقرب من الخزانة. ترتبط المكونات المعدنية، بما في ذلك مفاتيح التأريض والأجزاء المتشابكة، بدقة بقضيب التأريض. يتم استخدام وصلات جديلة نحاسية بين الأجزاء المتصلة بواسطة براغي لضمان الاستمرارية.

لإدارة إطلاق الغاز ومنع احتراق الأقواس الداخلية، تم وضع باب تخفيف الضغط في الجزء الخلفي من الخزانة. يتم تثبيت اللوحة العلوية بشكل آمن باستخدام البراغي، مما يسمح بفتحها بسهولة من الخارج للاتصال بالحافلة. توفر غرفة الأجهزة المساعدة العلوية المرونة اللازمة لتثبيت الأجهزة الطرفية والمكونات الأخرى. ومن خلال رفع الحجرة الصغيرة، يمكن تحقيق حماية التتابع بكفاءة.

والجدير بالذكر أن مفتاح فصل الحمل ومفتاح التأريض يستخدمان قفلًا داخليًا من نوع الكتلة، في حين يستخدم مفتاح التأريض والباب قفلًا قسريًا. باتباع تسلسل محدد من الخطوات - إغلاق الباب، وتشغيل مفتاح التأريض، وإغلاق مفتاح فصل الحمل - يتم تحقيق التعشيق التلقائي. تعمل هذه العملية المتسلسلة على منع الأخطاء وتعزيز السلامة العامة للنظام.

مواصفات لوحة المفاتيح الكهربائية للوحدة الرئيسية بحلقة 12 كيلو فولت

لا.	غرض		وحدة	معامل
1	الحد الأقصى لجهد النظام		كيلو فولت	12	15	24	40.5
1	الفولطية		كيلو فولت	7.2、11	13.8、15	17.5、20、22	30、33、36
2	التصنيف الحالي		A	630/1250
3	تردد مصنف		هرتز	50/60
4	1 دقيقة تردد الطاقة يتحمل الجهد	مرحلة إلى مرحلة، مرحلة إلى الأرض	كيلو فولت	42	48	55	85
		كسر	كيلو فولت	48	55	65	95
5	دفعة البرق تحمل الجهد	مرحلة إلى مرحلة، مرحلة إلى الأرض	كيلو فولت	75	90	125/150	170
		كسر	كيلو فولت	85	105	150/160	185
6	وقت قصير يتحمل التيار	الدائرة الرئيسية	كا	25/2 ثانية
		دائرة التأريض	كا	25/2 ثانية
7	تصنيف الصمود الحالي (الذروة)		كا	63			50
8	تصنيف نقل التيار		A	1300-1700
9	دائرة الحمل المقدرة تصنع التيار		A	630
10	تصنيف كابل (خط) شحن كسر التيار		A	أكتوبر 50
11	لا يوجد محول تحميل يكسر التيار		A	20
12	تيار كسر شحن الكابل في خطأ التأريض		A	100			80
13	تصنيف كسر الدائرة القصيرة الحالية (الذروة)		كا	20
14	تصنيف ماس كهربائى صنع التيار (الذروة)		كا	63			50
15	مستوى الحماية			IP4X
16	عمر تبديل كسر الحمل		مرات	5000
17	التأريض تبديل الحياة		مرات	5000
