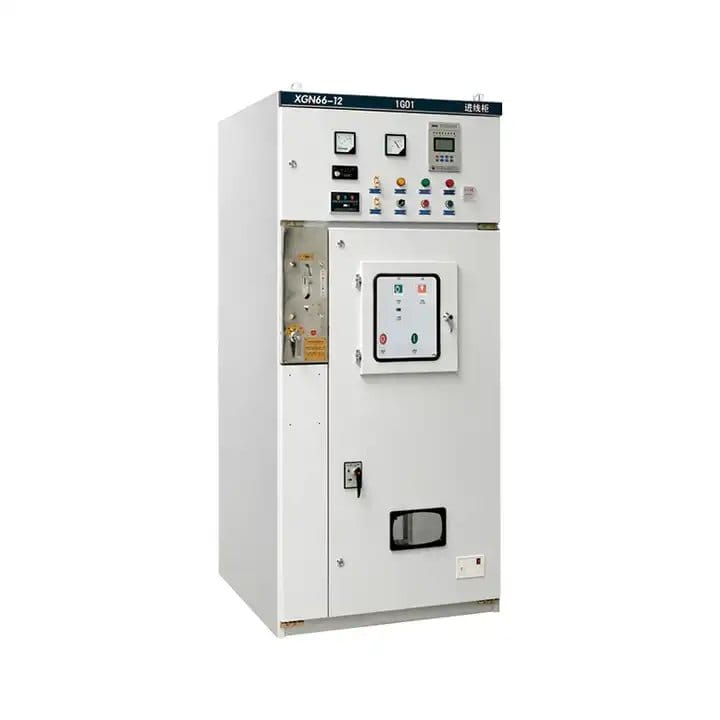

مجموعة المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HV

LuGao هي شركة متخصصة في تصنيع مجموعة المفاتيح الكهربائية المعزولة بالهواء بقدرة 13.8KV MV HV، وتقدم مجموعة المفاتيح الكهربائية ذات الجهد المتوسط XGN66-12. تم تصميم مجموعة المفاتيح الكهربائية المغلفة بالمعدن من النوع الثابت هذه خصيصًا لنظام 3.6 كيلو فولت - 35 كيلو فولت ثلاثي الطور AC 50/60 هرتز، مما يسهل الاستقبال والتوزيع الفعال لطاقة الطاقة. ثق في LuGao للحصول على حلول موثوقة ومتطورة في المفاتيح الكهربائية ذات الجهد العالي، مما يضمن الأداء الأمثل في مجموعة من تطبيقات الجهد الكهربي.

إرسال استفسار

وصف المنتج

تقف Lugao بفخر كمورد رئيسي للمفاتيح الكهربائية ذات الجهد العالي، حيث تقدم مجموعة المفاتيح الكهربائية المغلقة من النوع الثابت XGN66-12 كمثال للتكنولوجيا المتطورة. ينعكس التزامنا بالتميز في مجموعة المفاتيح الكهربائية المتقدمة هذه، والمصممة لتلبية أعلى معايير الموثوقية والأداء في تطبيقات الجهد العالي. ثق في Lugao للحصول على حلول مبتكرة تضع المعايير في مجال المفاتيح الكهربائية ذات الجهد العالي. يتوافق هذا المنتج الكهربائي عالي الجهد من الجيل الجديد بسلاسة مع المعايير الوطنية، بما في ذلك GB3906 وDLT404 الخاصة بقسم الكهرباء، بينما يلبي أيضًا المعيار الدولي الصارم IEC62271 لمجموعة المفاتيح الكهربائية المغلقة بالتيار المتردد ومعدات التحكم التي تتراوح من 1 كيلو فولت إلى 52 كيلو فولت.

تضع مجموعة المفاتيح الكهربائية هذه معيارًا جديدًا بفضل تصميمها المدمج، حيث تشغل 50% فقط من المساحة مقارنةً بمجموعة المفاتيح الكهربائية التقليدية. يتميز قاطع الدائرة، وهو مكون رئيسي، بموثوقية وأداء استثنائيين، ويتميز بآلية تشابك قوية "خمسة مضادة" معروفة بموثوقيتها وبساطتها.

تم تصميم مجموعة المفاتيح الكهربائية هذه للاستخدام الداخلي في قطاعات الحافلات الفردية ذات الجهد 3.6 كيلو فولت و7.2 كيلو فولت و12 كيلو فولت تيار متردد 50 هرتز، مما يسهل قبول الطاقة الكهربائية وتوزيعها بسلاسة. إن قدراته متعددة الوظائف، التي تشمل التحكم في الدوائر والحماية والمراقبة، تجعله متعدد الاستخدامات للنشر في إعدادات متنوعة مثل محطات الطاقة والمحطات الفرعية والمؤسسات الصناعية والتعدين والمباني الشاهقة وحتى في خزانات الشبكة الحلقية ذات الوحدات الرئيسية الحلقية.

يؤكد الالتزام بالمعايير الوطنية والدولية على حد سواء على تفاني Lugao في توفير حل موثوق وعالي الأداء ومتقدم تقنيًا في مجال المفاتيح الكهربائية ذات الجهد العالي.

بيئة تشغيل المفاتيح الكهربائية المعزولة بالهواء بقدرة 13.8 كيلو فولت MV HV

1. استخدم درجة حرارة قصوى لا تتجاوز 40 درجة، والحد الأدنى لا يزيد عن -25 درجة

2. الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، المتوسط الشهري لا يزيد عن 90% من الارتفاع لا يتجاوز 1000 متر (مع مرور الوقت يمكن استشارة الشركة المصنعة)

3. لا يوجد حريق أو انفجار أو تلوث شديد أو تآكل كيميائي أو مواقع صدمة شديدة.

خصائص المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HV

تتميز الحجرة، وهي عبارة عن هيكل مجمع بدون لحام، بقوة ميكانيكية عالية ومظهر فني، مما يجعلها حلاً مثاليًا للمفاتيح الكهربائية ذات الجهد العالي.

الجزء العلوي الخلفي مخصص لمفتاح الفصل الدوار GN30-12، بينما الجزء السفلي يستوعب مفتاح الفصل GN19-12C. يضمن جهاز التعشيق الميكانيكي، الذي يتم تشغيله باتباع إجراءات محددة، حماية موثوقة للسلامة لكل من الأفراد والمعدات داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي.

المفتاح الرئيسي المستخدم هو من النوع أحادي الكتلة، ويوفر خيارات مثل ZN63-12 (VS1-12) وVD4-12، مما يعزز تعدد الاستخدامات والوظائف لمجموعة المفاتيح الكهربائية ذات الجهد العالي.

من خلال استخدام طريقة قفل ميكانيكية إلزامية في التعشيقات بين المفاتيح الرئيسية، وقواطع الفصل، وأبواب الحجيرات، يلبي النظام وظيفة التعشيق "المقاومة للخمسة". تسمح هذه الميزة بتركيبات عشوائية مع الوحدة الرئيسية الحلقية، مما يضمن تعزيز المرونة والسلامة في تشغيل مجموعة المفاتيح الكهربائية ذات الجهد العالي.

مواصفات المفاتيح الكهربائية المعزولة بالهواء 13.8KV MV HV

المعلمات التقنية الرئيسية ونماذج المكونات الخاصة بـ Switchgear

لا.	غرض	وحدة	المعلمات التقنية
1	الجهد المقنن	كيلو فولت	3.6،7.2،12
2	تردد الطاقة المقدر يتحمل الجهد	كيلو فولت	الارض نفس : 42 ؛ الكسر: 45
3	تصنيف دفعة البرق تحمل الجهد	كيلو فولت	الارض نفس : 75 ؛ الكسر: 85
4	معدل التردد	هرتز	50
5	التصنيف الحالي	A	6,301,250
6	تصنيف كسر الدائرة القصيرة الحالية (الذروة)	كيلو فولت	20,25,31.5
7	تصنيف إغلاق الدائرة القصيرة (الذروة)	كيلو فولت	50,63,80.
8	تصنيف التيار المستقر الديناميكي (الذروة)	كيلو فولت	50,63,80
9	البرق الكهربائي تيار مستقر 4S (RMS)	كيلو فولت	20,25,31.5
10	فئة الحماية	الملكية الفكرية	1P2X
11	الأبعاد (العرضالعمقالارتفاع)	مم	900X1000X2300
12	وزن	كجم	-600

المعلمات التقنية الرئيسية لقاطع الدائرة الفراغية ZN63-12type

لا.	غرض	وحدة	المعلمات التقنية
1	الجهد المقنن	كيلو فولت	12
2	التصنيف الحالي	A	6,301,250
3	تصنيف كسر الدائرة القصيرة الحالية	كيلو فولت	20,25,31.5
4	تصنيف إغلاق الدائرة القصيرة الحالية	كا	50,63,80
5	تصنيف الصمود لفترة قصيرة (القيمة الفعالة 4S)	كا	20.25,31.5
6	الذروة المقدرة تحمل التيار (الذروة)	كا	50,63,80
7	الحياة الميكانيكية	وقت	10000
8	تصنيف وقت قصير كسر أوقات الكسر الحالية	وقت	50
9	تسلسل التشغيل المقدر		o-0.3s-c O-180s-C o
10	مسافة رأس الاتصال	مم	11 ± 1
11	الاتصال السكتة الدماغية الاتصال	مم	4±0.5
12	مسافة مركز الطور البيني	مم	210
13	سرعة الافتتاح	آنسة	1.2±0.2
14	سرعة الإغلاق	آنسة	0.6±0.2
15	وقت الافتتاح	آنسة	≥60
16	وقت الإغلاق	آنسة	≥75
17	تزامن فتح ثلاث مراحل	آنسة	≥2
18	ارتداد الإغلاق	آنسة	≥2
19	مقاومة الحلقة	Ω	≥45
20	تراكم سمك التآكل المسموح به لرأس الاتصال	مم	3
