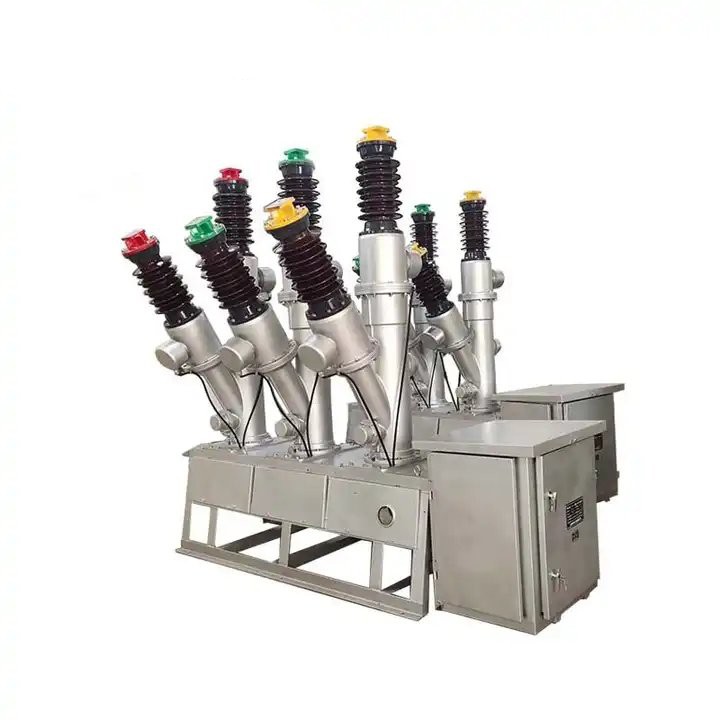

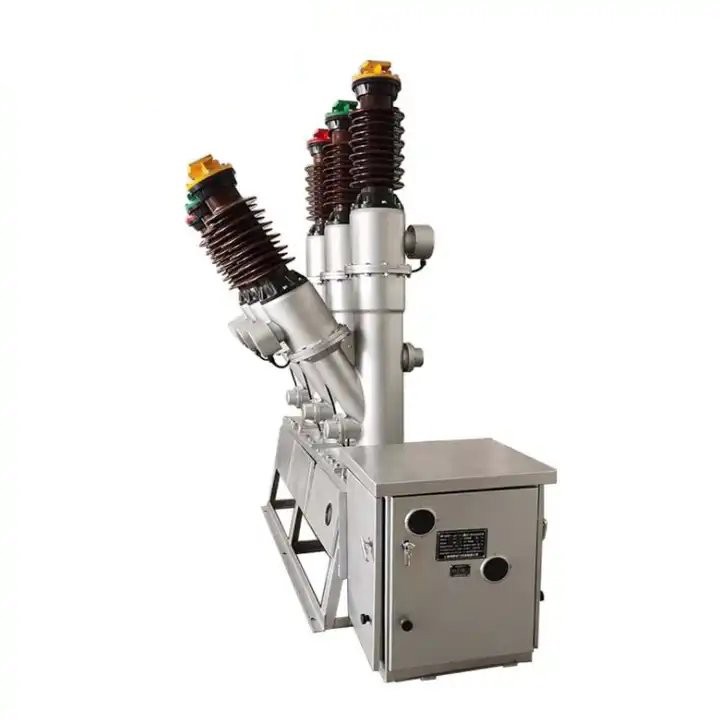

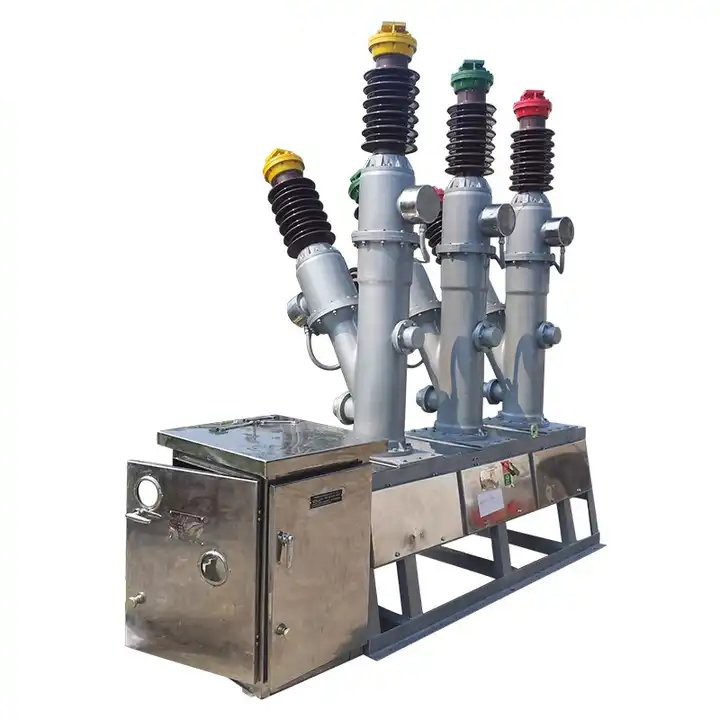

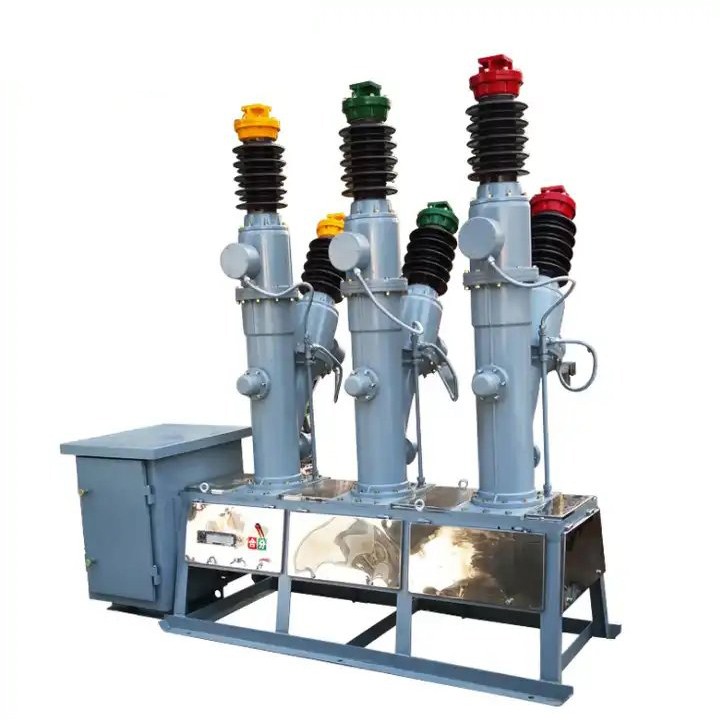

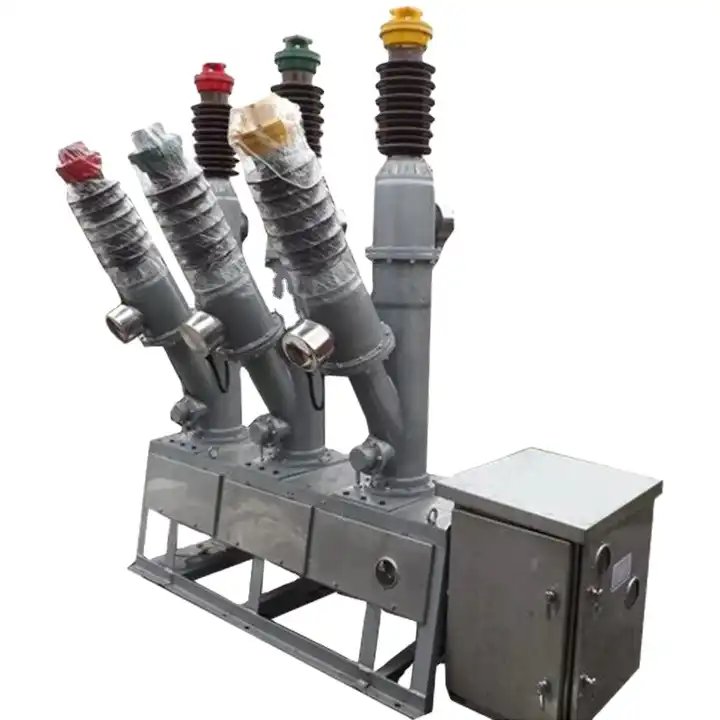

قاطع دارة غاز SF6 خارجي عالي الجهد 40.5 كيلو فولت

تقف LiuGao كشركة مصنعة مخصصة لقواطع دوائر الغاز SF6 ذات الجهد العالي 40.5KV، وقواطع دوائر الغاز SF6 تحدد الهيكل المغلق بالكامل، ويتم إغلاق الملف الثانوي في جسم صب راتنجات الإيبوكسي لضمان أداء العزل. يتميز قاطع الدائرة LW8-40.5Y SF6 بآلية قوية مع عمر خدمة يتجاوز 3000 عملية، مما يضمن الموثوقية على المدى الطويل. يمكن الاعتماد على أداء الختم الخاص به، باستخدام وسادات مطاطية مانعة للتسرب مستوردة. يشتمل الختم الديناميكي على حلقة إغلاق من النوع "V" مع هيكل تعويض الضغط الزنبركي، واللوحة الطرفية الثانوية، المقدمة من مؤسسة تعاونية، تضمن معدل تسرب هواء سنوي أقل من 1%. بالإضافة إلى ذلك، يعتمد محول التيار المدمج على هيكل مغلق بالكامل، مع اللف الثانوي مغلق في صب راتنجات الايبوكسي لضمان أداء العزل الأمثل.

إرسال استفسار

وصف المنتج

Liugao هي المورد لقواطع دوائر الغاز SF6 الخارجية ذات الجهد العالي 40.5KV. تم تصميم قاطع الدائرة الكهربائية LW8-40.5 HV SF6 الخارجي للتطبيقات الكهربائية ذات الجهد العالي الخارجية AC 50 هرتز ثلاثية الطور في أنظمة النقل والتوزيع 35kV. إنه يخدم غرض التحكم والحماية ويمكن استخدامه أيضًا لفتح وإغلاق قواطع الاتصال ومجمعات المكثفات، مع خيار تضمين محول تيار لوظائف القياس والحماية. قاطع الدائرة مجهز بآلية تشغيل زنبركية من نوع CT14، وهو يلتزم بكل من المعيار الوطني GB1984-89، بعنوان "قواطع الدائرة ذات الجهد العالي AC"، ومعايير اللجنة الكهروتقنية الدولية IEC56، المحددة في المنشور "عالية- قاطع دائرة الجهد المتردد."

بيئة تشغيل قواطع دوائر الغاز SF6 ذات الجهد العالي 40.5KV

1. الارتفاع: لا يزيد عن 2500؛ متر؛ الهضبة 4000 متر؛

2. درجة الحرارة المحيطة: -30 درجة مئوية - +40 درجة مئوية (متطلبات خاصة -40 درجة مئوية - +40 درجة مئوية)؛

3. الرطوبة النسبية: المتوسط اليومي لا يزيد عن 95%، المتوسط الشهري لا يزيد عن 90% (25 درجة مئوية).

4. سرعة الرياح: لا تزيد عن 35 م/ث؛ مستوى التلوث هو I؛ مسافة الزحف للغطاء الخزفي هي 1050 مم (1320 مم) (مسافة الزحف الاسمية لا تقل عن 25 مم/كيلو فولت)؛

5. أشعة الشمس: 0.1 واط/سم؛

مواصفات قواطع دوائر الغاز SF6 ذات الجهد العالي 40.5KV

بدون وصف		المعايير الفنية
1	الجهد المقنن، كيلو فولت	72.5			126	145	252
3	التردد المقدر، هرتز	50/60
4	التصنيف الحالي، أ	1600 ~ 4000					3150 ~ 4000
	1 دقيقة تردد الطاقة يتحمل الجهد	140		230		265	460
	دفعة البرق تحمل الجهد	325		550		650	1050
5	تصنيف كسر ماس كهربائى	25 ~ 40					40~63
	الحالي، كا
7	تصنيف كسر الدائرة القصيرة	63~100					100~157.5
	الحالي (الذروة)، كا
8	تصنيف مدة قصيرة، ق	3	3			3	3
	تصنيف كسر الحالي خارج الطور	10	10			10	10
	شحن الكابل (الخط) المقدر	10	31.5			50	125
	كسر الحالي
	تصنيف ضغط الغاز، ميغاباسكال	0.4 0.5				0.5	0.6
	تسلسل العملية	O-0.3s-CO- 180s-CO
	معدل تسرب غاز SF6 (سنويًا)	≥1%
14	الأول من عدة جينات	1.5		1.55		1.5	1.3
	مقاومة الحلقة الرئيسية، μΩ	≥40		≥45		≥45	≥50
	جهد السخان	AC220
	دائرة التحكم ودائرة الجهد الإشارة	DC220, DC230
	جهد المحرك	DC220, DC230
