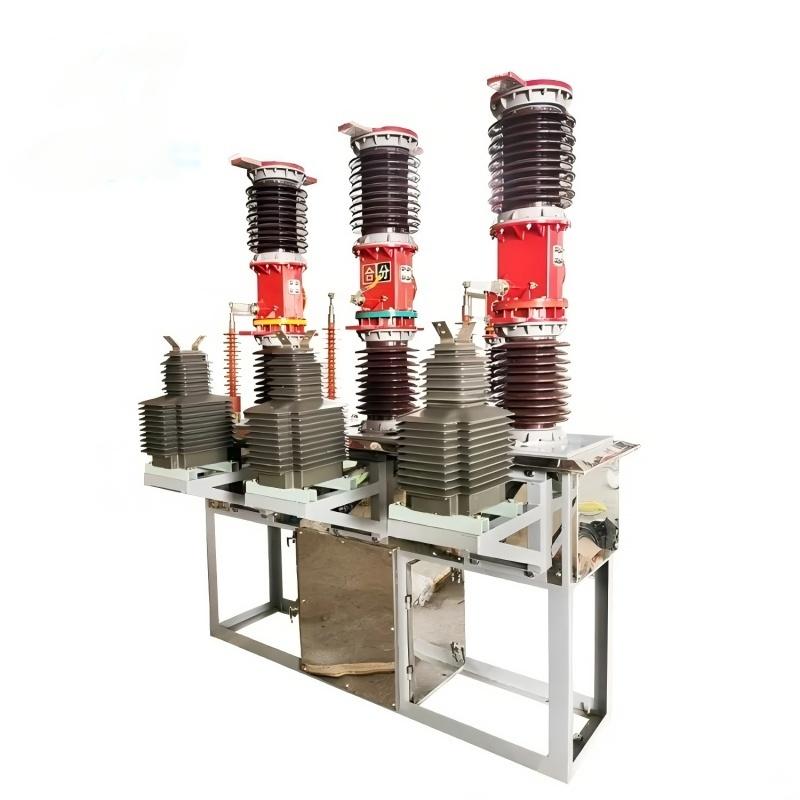

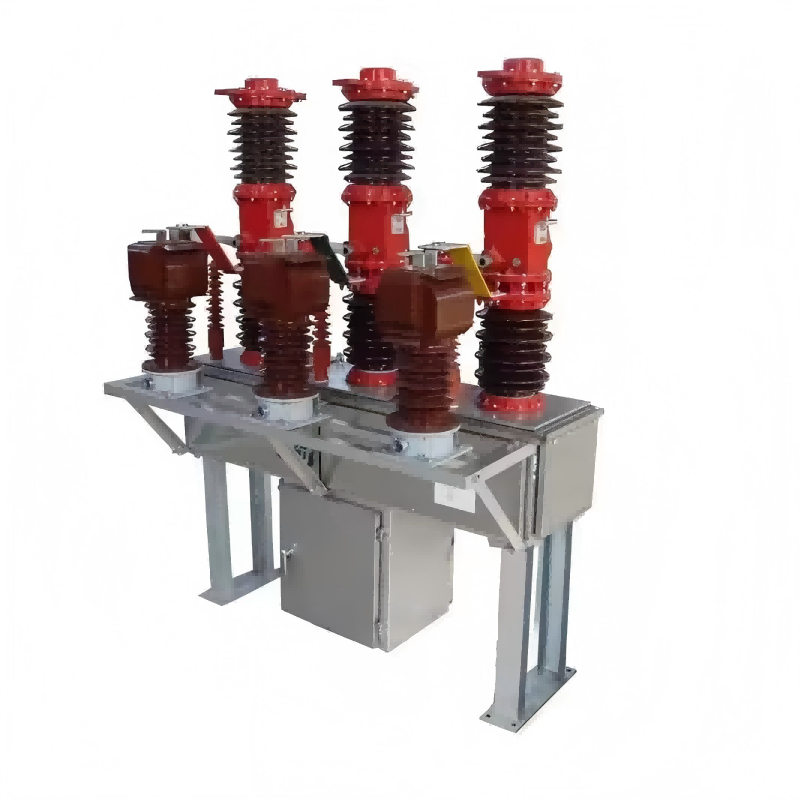

ثلاث مراحل عالية الجهد 35 كيلو فولت 40.5KV قاطع الدائرة

يعد Lugao الذي تم تطويره بشكل مستقل وإنتاج قاطعات الفراغات ذات الجهد العالي 35KV 40.5KV مع محول مناسبة لشبكات توزيع الطاقة بين المدن ، مما يضمن التشغيل الآمن لشبكة الطاقة وتوفير حماية الدائرة القصيرة. لديها أداء ختم جيد ويسهل تثبيته وصيانته. وقد امتدح العملاء في الداخل والخارج.

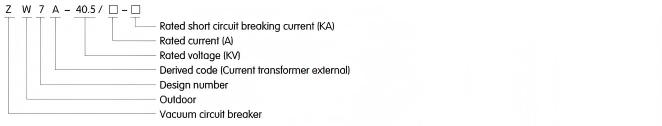

نموذج:ZW7-40.5

إرسال استفسار

وصف المنتج

مقدمة المنتج

تم تصميم قواطع دائرة الفراغ عالية الجهد ZW7-40.5 في الهواء الطلق للاستخدام في أنظمة الطاقة ثلاثية الطور التي تعمل عند 50 هرتز والجهد المقدر من 40.5 كيلو فولت. يتم استخدامها لفصل وتوصيل حمولة الحمل الحالية ، والتيار الزائد ، والتيار القصيرة للدائرة.

مواصفة

لا.	وصف			وحدة	بيانات
1	الجهد المقنن			كيلو فولت	40.5
2	مستوى العزل المقدر	1 دقيقة تواتر الطاقة صمد أمام الجهد	اختبار جاف	كيلو فولت	95
		1 دقيقة تواتر الطاقة صمد أمام الجهد	اختبار الرطب		80
		دافع البرق صمد أمام الجهد (الذروة)			185
3	تصنيف التيار			A	1250 ； 1600 ； 2500
4	تصنيف قلة الدائرة القصيرة تيار			ال	20 ； 25 ； 31.5
5	تصنيف تسلسل التشغيل				O-0.3S-CO- 180S-CO
6	تم تصنيف دورة تحطيم الدائرة القصيرة للدائرة			نوبة	12
7	تيار إغلاق الدائرة القصيرة المقدرة (قيمة الذروة)			ال	50 ؛ 63 ؛ 80
8	تصنيف الذروة الصلبة التيار			ال	50 ؛ 63 ؛ 80
9	تصنيف الدائرة القصيرة التي تحمل التيار			ال	20 ؛ 25 ؛ 31.5
10	مصنفة مدة الدائرة القصيرة			S	4
11	الاتصال المسافة فتح			مم	22 ± 2
12	الاتصال المسافة فتح			مم	4 ± 1
13	متوسط سرعة الرحلة			آنسة	1.5 ± 0.2
14	متوسط سرعة الإغلاق			آنسة	0.7 ± 0.2
15	الاتصال وقت الارتداد الإغلاق			آنسة	≤2
16	فرق التزامن الرئيسي ثلاثي الطور (SUB) اختلاف زمن التزامن			آنسة	≤2
17	وقت الإغلاق			آنسة	≤150
18	وقت الرحلة			آنسة	≤60
19	العمر الميكانيكي			نوبة	10000
20	جهد التشغيل المقنن - جهد الدائرة المساعدة			V	DC110 / 220 AC110 / 220
21	مقاومة التيار المستمر لكل دائرة مرحلة (باستثناء المحول)			طفل	≤100
22	وزن			كجم	800
