ZW7 33kv 40.5kv نوع المحطة الفرعية الخارجية قواطع دوائر فراغ عالية الجهد

إن مانعات الصواعق المعزولة بالبورسلين بقدرة 220 كيلو فولت من Lugao هي أجهزة حماية من الجهد الزائد مناسبة للاستخدام في المحطات الفرعية الكبيرة وخطوط النقل ذات الجهد العالي العالي. تستخدم شركة Lugao تكنولوجيا تلبيد البورسلين المتطورة وخط إنتاج مخصص، قادر على إنتاج مئات الوحدات شهريًا. تتوافق هذه المنتجات تمامًا مع معايير GB وIEC. يخضع كل مانع للتسرب لاختبار شامل من النوع والمصنع لضمان جودة منتج موثوقة.

نموذج:7

إرسال استفسار

وصف المنتج

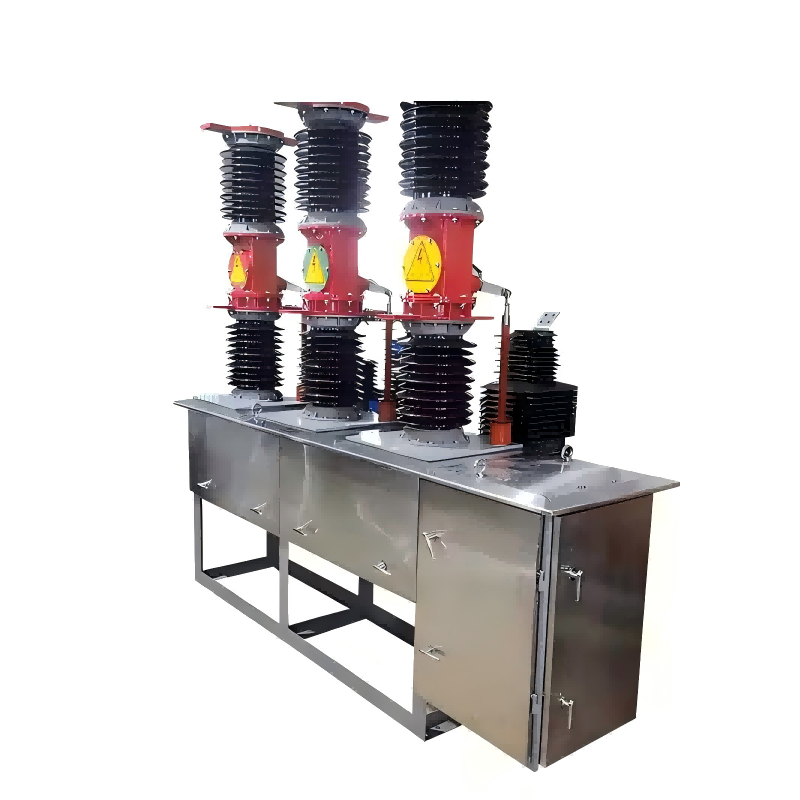

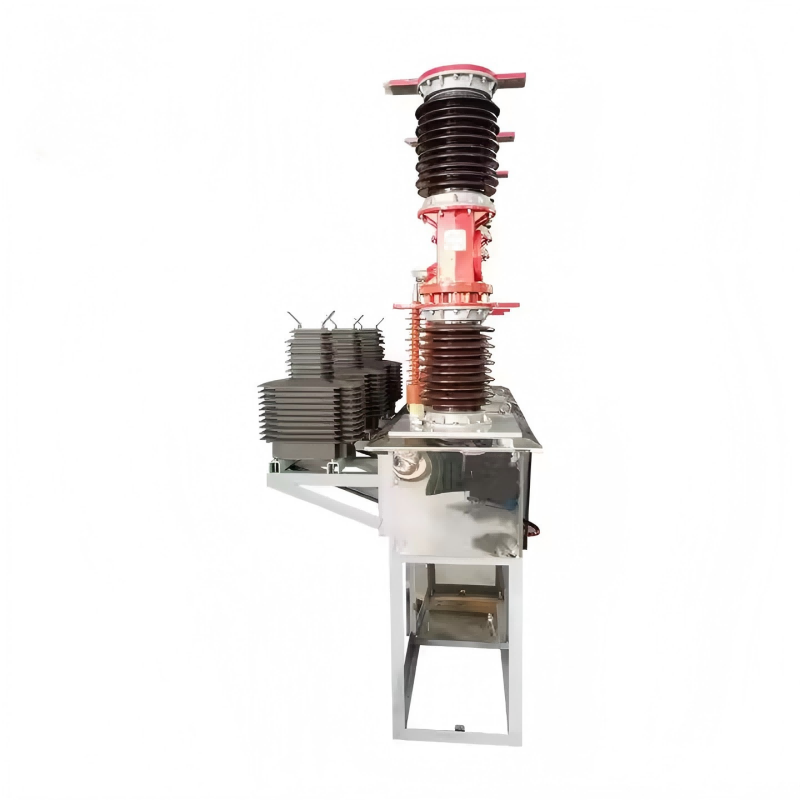

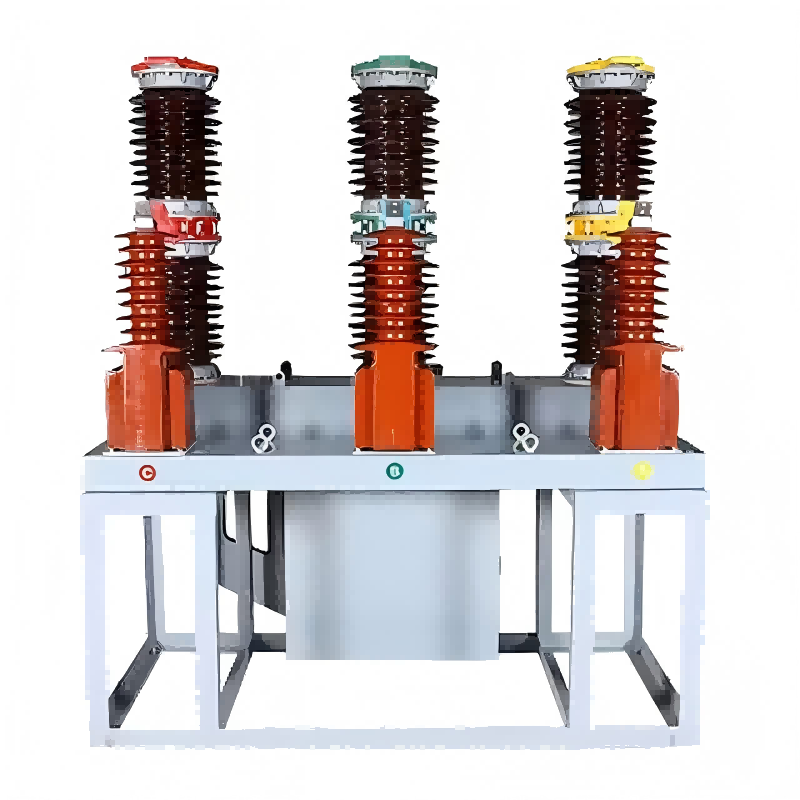

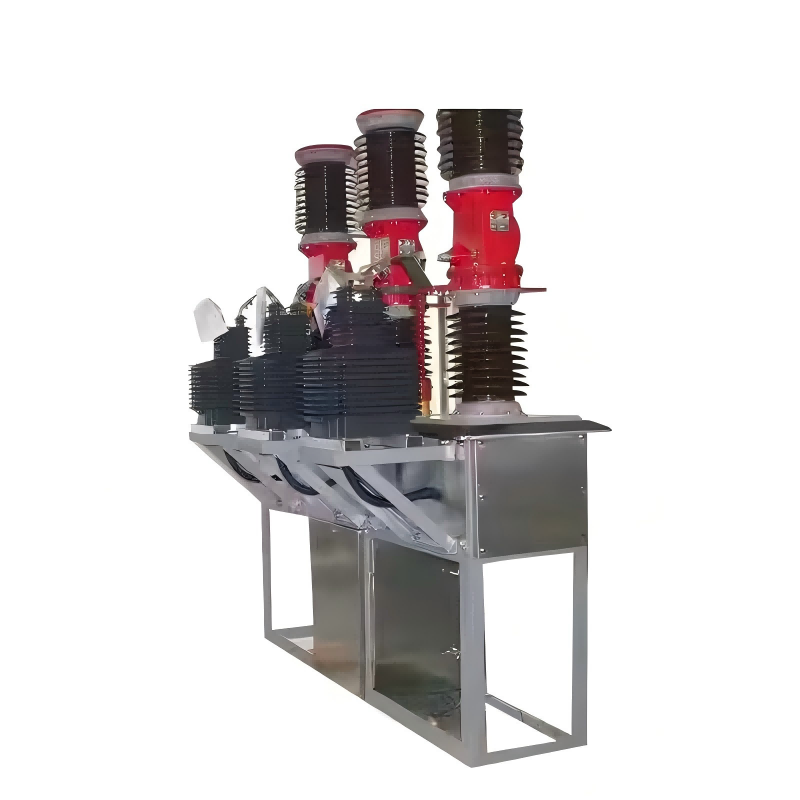

تُستخدم قواطع الدائرة الكهربائية ذات الجهد العالي المثبتة على عمود ZW7 الخارجية من Lugao بشكل أساسي لحماية الخطوط والتحكم عند مخارج المحطات الفرعية، وتوزيع الطاقة في المؤسسات الصناعية والتعدينية، وفي شبكات الطاقة الحضرية والريفية. يستخدم هذا المنتج مبدأ إطفاء القوس الفراغي جنبًا إلى جنب مع عزل غاز SF6، ويجمع بين أداء المقاطعة العالي لمفاتيح التفريغ مع القدرة الممتازة على التكيف الخارجي لعزل الغاز. إنها مناسبة للتركيب على عمود خارجي، والتشغيل المتكرر، والمواقع على ارتفاعات عالية.

تستخدم قواطع الدائرة من سلسلة ZW7 قواطع فراغية عالية الأداء بتيارات مصنفة تتراوح من 1250 أمبير إلى 2500 أمبير. فهي لا تحتاج إلى صيانة، ولها عمر كهربائي طويل، وتوفر تيار قطع منخفض. تسمح آلية التشغيل المحملة بنابض بالتشغيل الكهربائي واليدوي، مما يدعم التحكم عن بعد وتكامل نظام التشغيل الآلي. يحقق الهيكل المصنوع من الفولاذ المقاوم للصدأ تصنيف IP65، ويتحمل بشكل فعال البيئات الخارجية المتنوعة. يسمح تصميمه المدمج وخفيف الوزن بالتركيب المباشر على أعمدة المرافق أو المنصات الخارجية. لقد خضعت قواطع الدائرة الكهربائية من Lugao لعملية مراقبة الجودة الشاملة، بما في ذلك مجموعة كاملة من اختبارات النوع لتردد الطاقة وتحمل الجهد الكهربي واختبار اندفاع البرق. كما حصلوا على العديد من الشهادات الدولية، مثل CE وISO. تتميز Lugao بخط إنتاج آلي ومجموعة شاملة من معدات الاختبار، مما يضمن كلا من حجم الإنتاج العالي والجودة العالية. يخضع كل قاطع دائرة لأكثر من 200 دورة من التشغيل الميكانيكي واختبار الأداء قبل مغادرة المصنع. تقدم Lugao خدمات مخصصة، وتصميم مواصفات مخصصة لتلبية احتياجات العملاء. نحن نحتفظ بمخزون كافٍ من النماذج القياسية ونقدم إرشادات التثبيت والتشغيل ودعم الصيانة مدى الحياة.

قاطع الدائرة الفراغية عالي الجهد ZW7 المواصفات الفنية

لتر	وحدة	المعلمة
الجهد والمعلمات الحالية
الجهد المقنن	كيلو فولت	40.5
تردد الطاقة المقنن لوقت قصير يتحمل الجهد (1 دقيقة)	كيلو فولت	95
دفعة البرق المقدرة تحمل الجهد (الذروة)	كيلو فولت	185
التصنيف الحالي	A	1250,1600,2000
تصنيف كسر ماس كهربائى الحالي	كيلو فولت	25,31.5
تسلسل التشغيل المقدر		0-0.3s-C0-180s-C0
تصنيف أوقات كسر التيار ماس كهربائى	مرات	12
تصنيف إغلاق الدائرة القصيرة (الذروة)	ال	63.80
الذروة المقدرة تحمل التيار	ال	63.80
تصنيفها لفترة قصيرة تحمل التيار	ال	25,31.5
تصنيف المدة الحالية ماس كهربائى	S	4
متوسط سرعة الافتتاح	آنسة	1.5±0.2
متوسط سرعة الإغلاق	آنسة	0.7±0.2
الاتصال وقت الارتداد الإغلاق	آنسة	<5
خطأ في مزامنة الإغلاق (المفتوح) على ثلاث مراحل	آنسة	<2
وقت الإغلاق	آنسة	<150
وقت الافتتاح	آنسة	<60
الحياة الميكانيكية	مرات	10000
تصنيف الجهد التشغيلي والدوائر المساعدة الجهد المقنن	V	DC220.AC220
مقاومة التيار المستمر للدائرة في كل مرحلة (لا تشمل المحول)	ميكروس	<100
يسمح الاتصال الديناميكي والثابت بارتداء السُمك	مم	3
وزن	كجم	800
