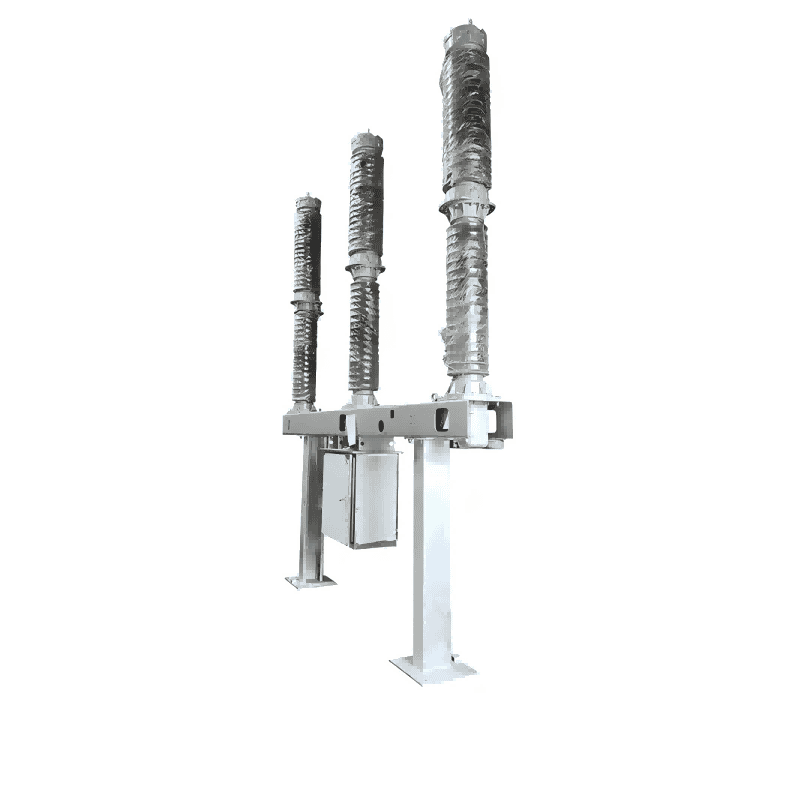

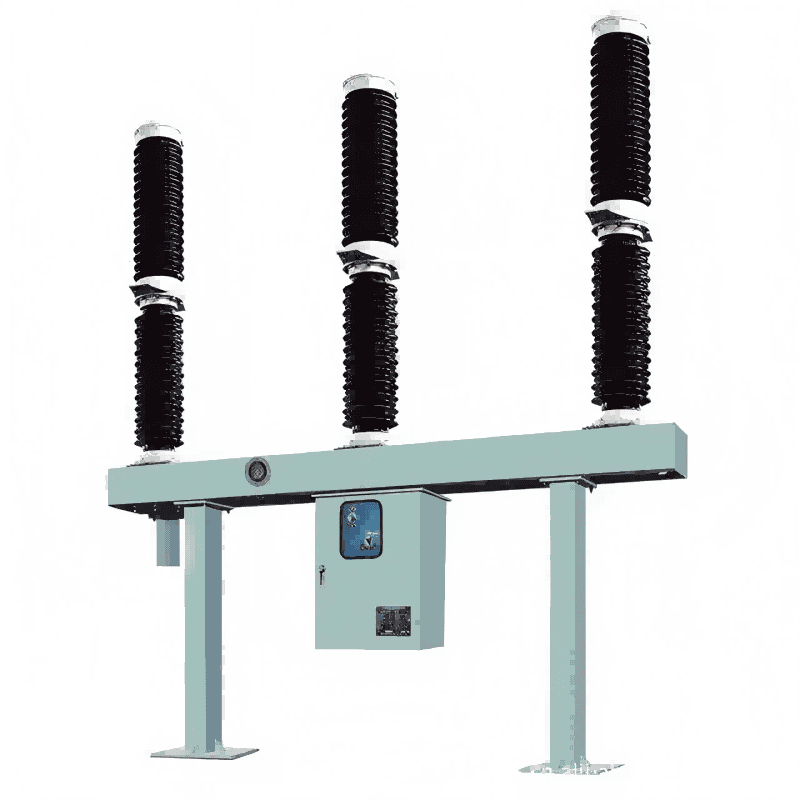

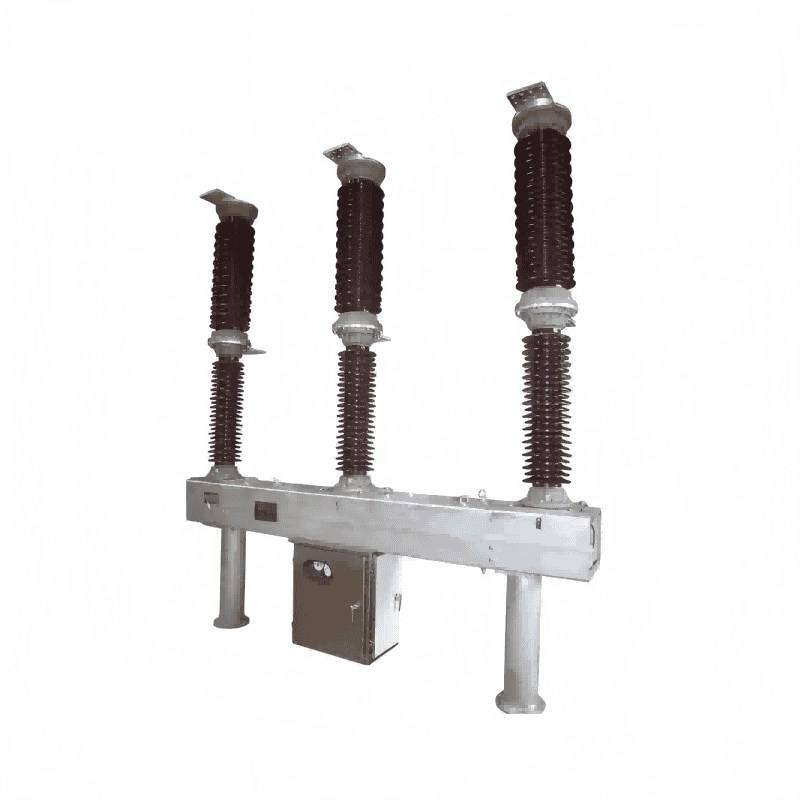

قاطع دائرة الغاز ذو الجهد العالي بثلاثة أقطاب 220kv 330kv sf6

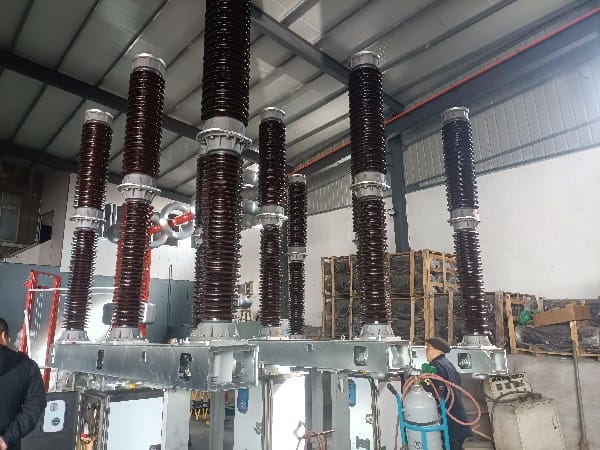

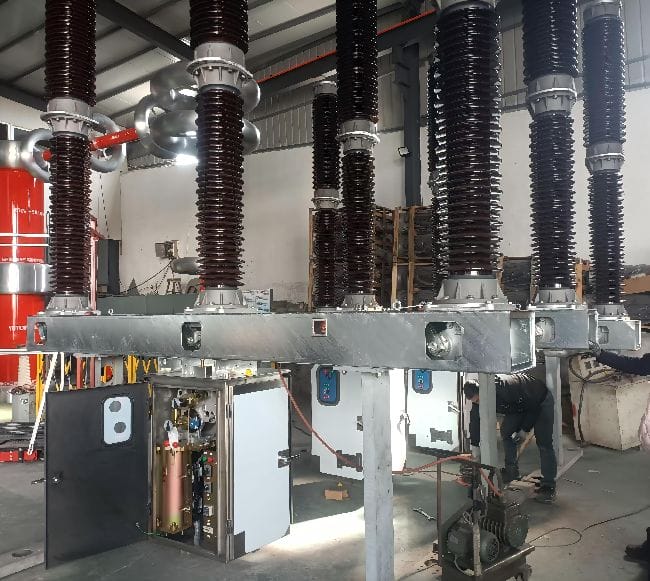

شركة لوغاو للطاقة المحدودة لدينا ورشة عمل متخصصة مخصصة لإنتاج قواطع دوائر الغاز ذات الجهد العالي بثلاثة أقطاب 220kv 330kv sf6. تكنولوجيا التصميم الخاصة بها هي الرائدة في الصناعة. تستخدم قواطع الدائرة SF6 من سلسلة LW غرفة إطفاء القوس ذات الضغط الواحد وتقنية إطفاء القوس ذاتي التنشيط، وذلك باستخدام غاز سداسي فلوريد الكبريت كوسيلة عازلة وإطفاء القوس. تعمل غرفة إطفاء القوس المنفصلة على توليد تدفق الهواء أثناء عملية الفتح، مما يؤدي إلى تبريد القوس ومقاطعة التيار.

إرسال استفسار

وصف المنتج

مقدمة المنتج

قواطع دوائر الغاز ذات الجهد العالي بثلاثة أقطاب 220 كيلو فولت 330 كيلو فولت sf6 عبارة عن معدات نقل وتحويل الطاقة ذات الجهد العالي في الهواء الطلق ذات ثلاثة أقطاب / أحادية القطب 50 هرتز / 60 هرتز تستخدم لفتح أو إيقاف تشغيل التيار المقنن أو تيار العطل أو خطوط التبديل، وحماية أنظمة نقل وتوزيع الطاقة والتحكم فيها وتشغيلها. يمكنهم إجراء عمليات الفتح والإغلاق والإغلاق التلقائي السريع. تتراوح الفولتية المقدرة من 45 كيلو فولت إلى 330 كيلو فولت، ويتكون النظام الأساسي من جلبة خزفية داعمة، ووحدة إطفاء قوسية، وآلية تشغيل هيدروليكية/زنبركية، وجهاز تحكم ذكي في الكثافة. تولد غرفة إطفاء القوس المستقلة تدفق هواء مضغوط أثناء عملية الفتح لتبريد القوس بكفاءة ومقاطعة التيار. يضمن تصميم دوران الغاز المغلق بالكامل التشغيل الموثوق في البيئات المختلفة. إنها تتميز بالهيكل البسيط، الصيانة السهلة والسريعة، استهلاك الطاقة المنخفض، متطلبات طاقة التشغيل المنخفضة، الموثوقية العالية، التركيب السهل، والضوضاء المنخفضة.

مواصفة

يكتب	في الهواء الطلق، جلبة الخزف
تكرار	50 هرتز/60 هرتز
جهد تشغيل النظام	132 كيلو فولت
الجهد المقنن	145 كيلو فولت/220 كيلو فولت/330 كيلو فولت
تسلسل التشغيل	O-0.3s-CO-3min-CO
عدد ملفات الرحلة	2
لا يوجد لفائف الإغلاق	1
عدد جهات الاتصال المساعدة:	10 نو، 10 نك
وسط التبريد	SF6
عدد فترات الراحة لكل مرحلة	1
الوقت الذي يستغرقه المحرك لشحن نموذج الزنبرك مفرغًا بالكامل إلى موضع الشحن الكامل	<30Sc
نوع آلية التشغيل	شحن الربيع
تردد الطاقة المقدر يتحمل الجهد (على ارتفاع أقل من 1000 متر)	325 كيلو فولت
تصنيف دفعة البرق تحمل الجهد (على ارتفاع أقل من 1000 متر)	750 كيلو فولت
آلية التشغيل	قطب واحد، ثلاثة أقطاب
زحف العمر المسافة	31 ملم/كيلو فولت
تصنيف المقاطعة الحالية	31.5 كيلو أمبير/3 ثانية
تصنيف التيار العادي	3150 أ
تصنيف ماس كهربائى صنع التيار	ذروة 80 كيلو أمبير
