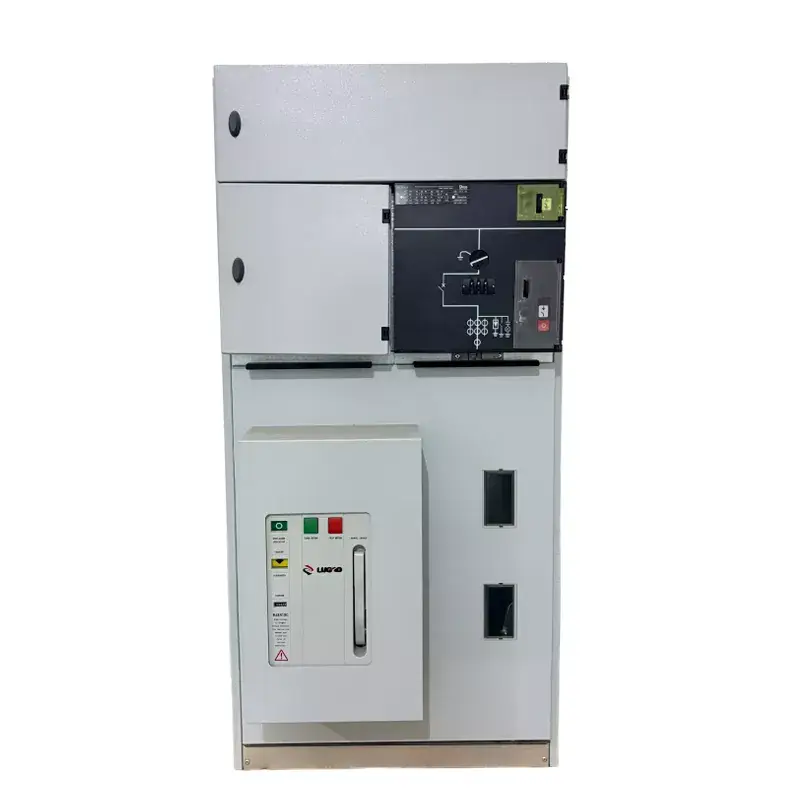

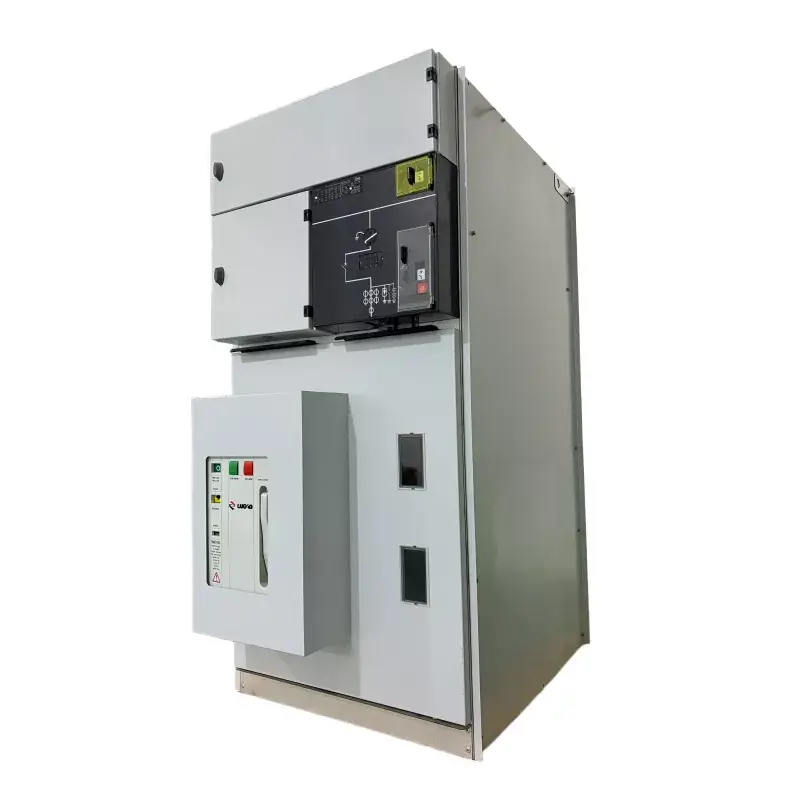

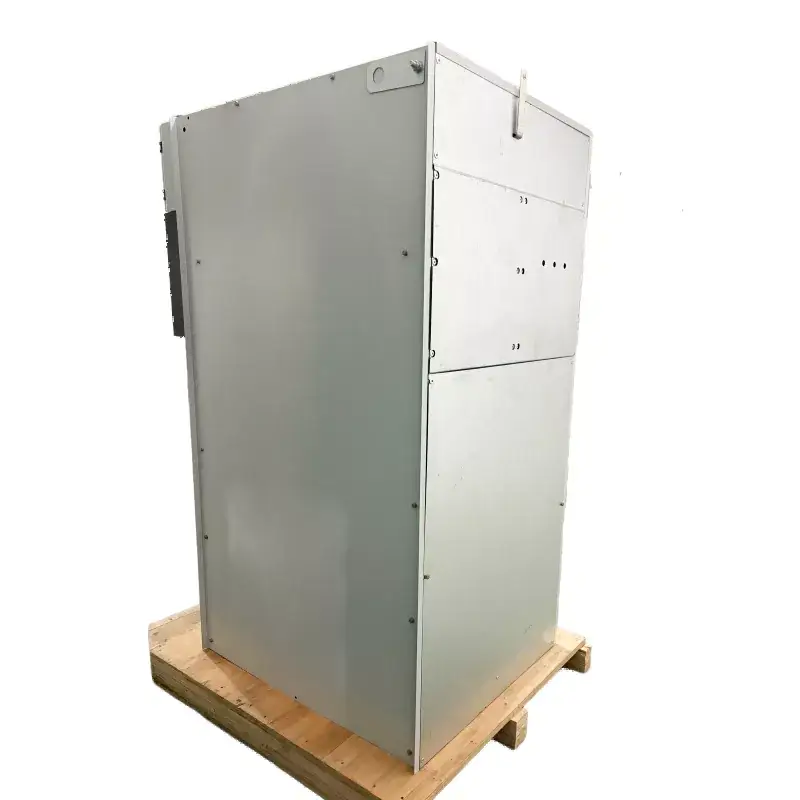

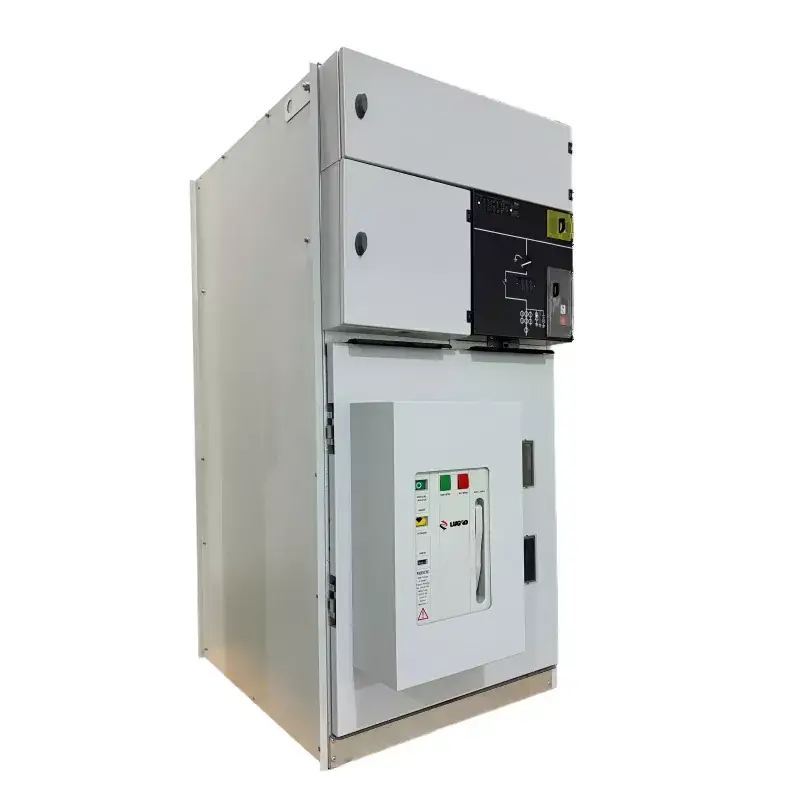

لوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز SM6 مع VCB

إن لوحة المفاتيح الكهربائية للوحدة الرئيسية للوحدة الحلقية المعزولة بالغاز الداخلي LGSM6 مع VCB هي وحدة رئيسية حلقية تستخدم الهواء كوسيط عازل ومجهزة بقاطع دائرة مفرغ عالي الأداء (VCB). الفولتية المقدرة تغطي 10 كيلو فولت، 12 كيلو فولت، و 24 كيلو فولت. لأنه يستخدم الهواء كوسيط عازل، ليست هناك حاجة لمراقبة الغاز أو معالجة الاسترجاع. يتم استخدامه على نطاق واسع في سيناريوهات مختلفة مثل المؤسسات الصناعية والتعدين، وتوزيع الطاقة السكنية، وغرف توزيع طاقة الرياح والطاقة الشمسية. تتجاوز المبيعات السنوية 3000 وحدة، ويتم الاحتفاظ بالحلول الرئيسية في المخزون لضمان التسليم السريع.

إرسال استفسار

وصف المنتج

إن لوحة المفاتيح الكهربائية للوحدة الرئيسية للوحدة الحلقية المعزولة بالغاز الداخلي LGSM6 مع VCB هي وحدة رئيسية مغلقة بالكامل تستخدم غاز SF6 كوسيط عازل أساسي. وتتمثل الميزة الأساسية لها في دمج قاطع الدائرة الكهربائية (VCB) داخل غرفة الغاز المغلقة. يحتفظ هذا بمزايا مجموعة المفاتيح الكهربائية المعزولة بالغاز، مثل الحجم الصغير والتشغيل بدون صيانة، بينما يمتلك أيضًا قدرة فصل عالية وملاءمة للتشغيل المتكرر لقواطع الدائرة المفرغة. ولذلك، فهي مناسبة للغاية للتطبيقات في المؤسسات الصناعية والتعدين، وتوزيع الطاقة السكنية، وتوليد طاقة الرياح والطاقة الشمسية، والمحطات الفرعية المختلفة. وباعتبارها شركة تصنيع محترفة لـ GIS RMU، فإن حل المفاتيح الكهربائية من Lugao يتوافق تمامًا مع المعايير الدولية مثل IEC وISO وCE، مما يضمن الاعتراف العالمي والتشغيل الموثوق به في سيناريوهات توزيع الطاقة المختلفة.

المعلمات التقنية الرئيسية

لا.	غرض		وحدة	حدود
1	الجهد المقنن		كيلو فولت	12	24	36	40.5
2	التصنيف الحالي		A	630/1250
3	التردد المقدر		هرتز	50/60
4	تردد الطاقة لمدة دقيقة واحدة يتحمل الجهد الكهربي	القيمة الإجمالية	كيلو فولت	42	55	80	95
		نقطة الاستراحة		48	65	95	110
5	دفعة البرق تحمل الجهد	القيمة الإجمالية	كيلو فولت	75	125/150	170	95
		نقطة الاستراحة		85	150/160	185	215
6	تصنيف قصير الوقت الصمود الحالي	الدائرة الرئيسية	كا	25/2 ثانية
		دائرة التأريض		25/2 ثانية
7	تصنيف الذروة الصمود الحالي		كا	63			50
8	تصنيف النقل الحالي		A	1300 ~ 1700
9	الحمل المقدر لإغلاق كسر التيار		A	630
10	تصنيف كابل شحن كسر التيار		A	50/10
11	تفريغ محول كسر التيار		A	20
12	كابل شحن خطأ أرضي كسر التيار		A	100			80
13	تصنيف كسر الدائرة القصيرة الحالية		كا	20
14	تصنيف إغلاق الدائرة القصيرة الحالية		كا	63			50
15	فئة الحماية			IP3X
16	تحميل عمر التبديل		وقت	5000
17	التأريض التبديل الحياة		وقت	5000

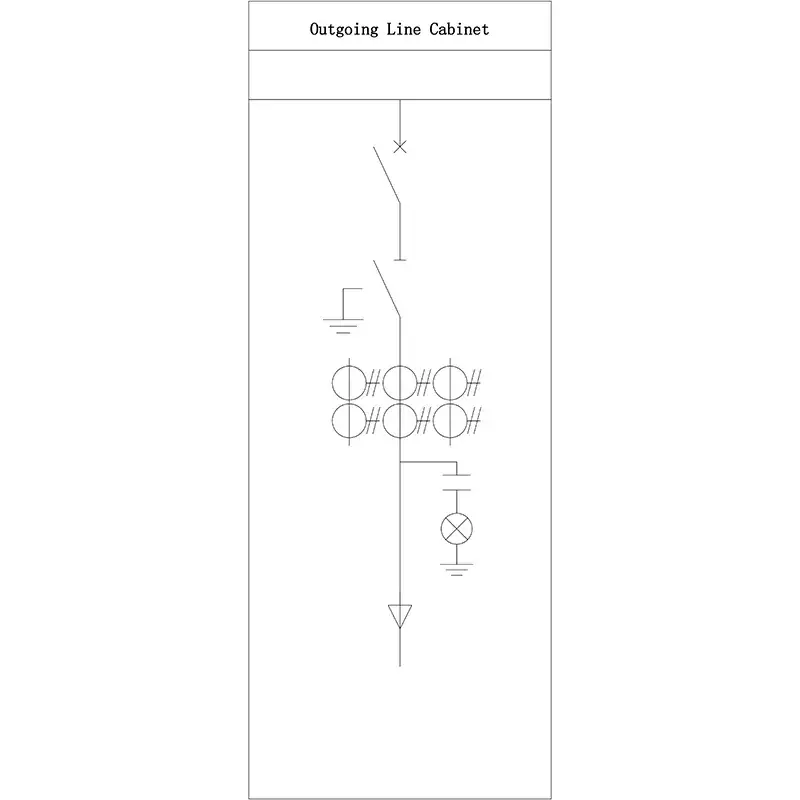

رسم تخطيطي نموذجي:

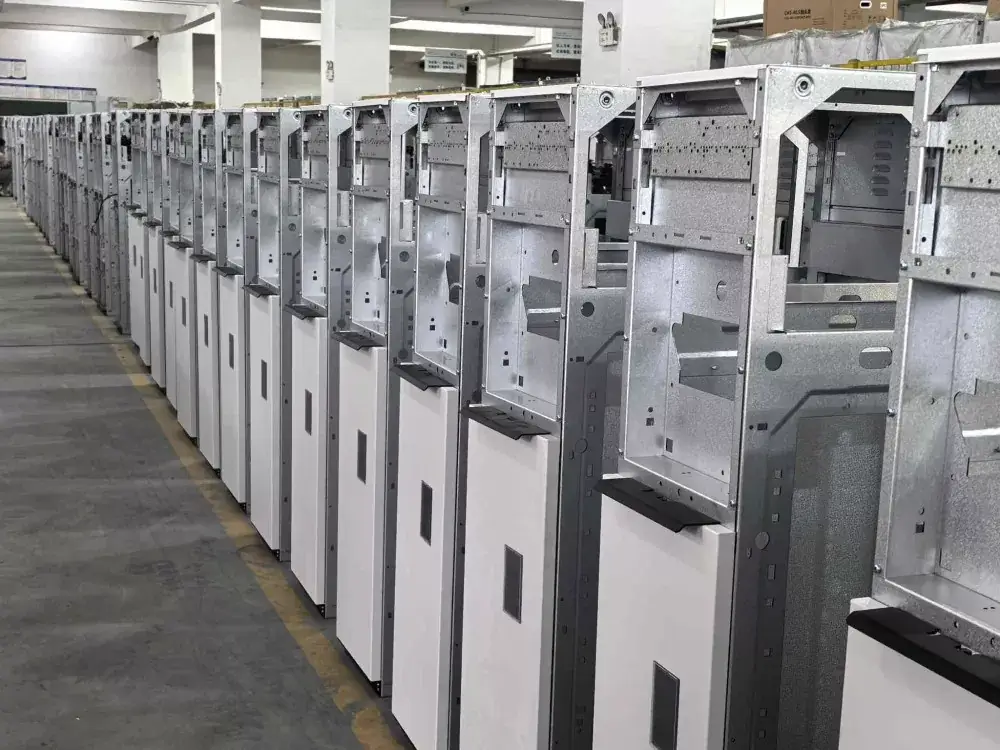

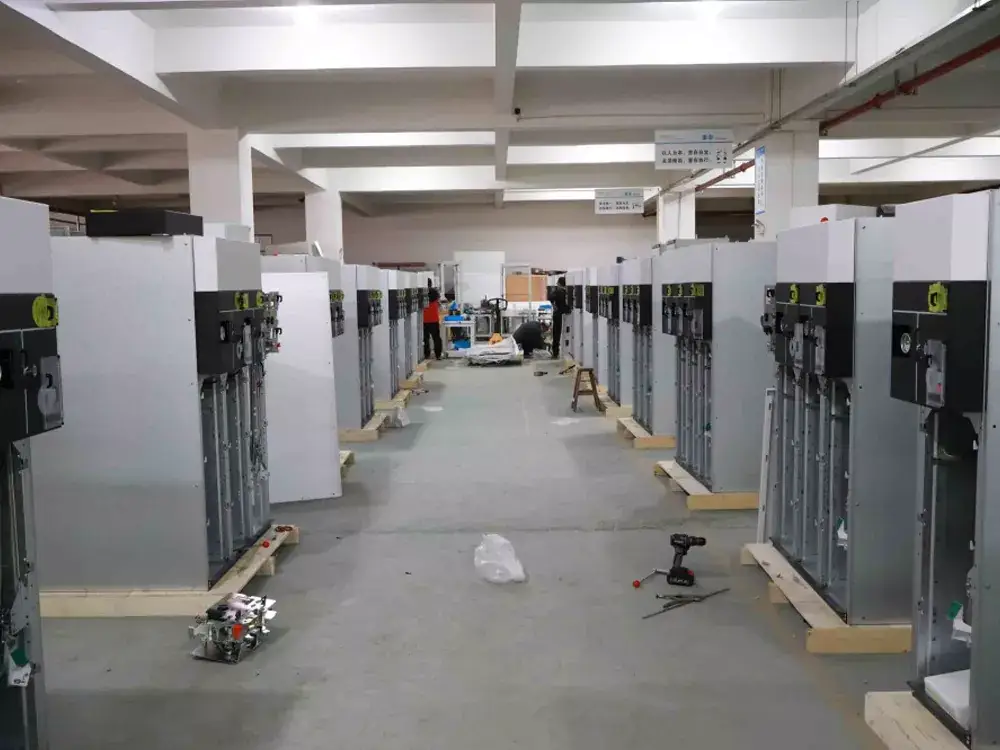

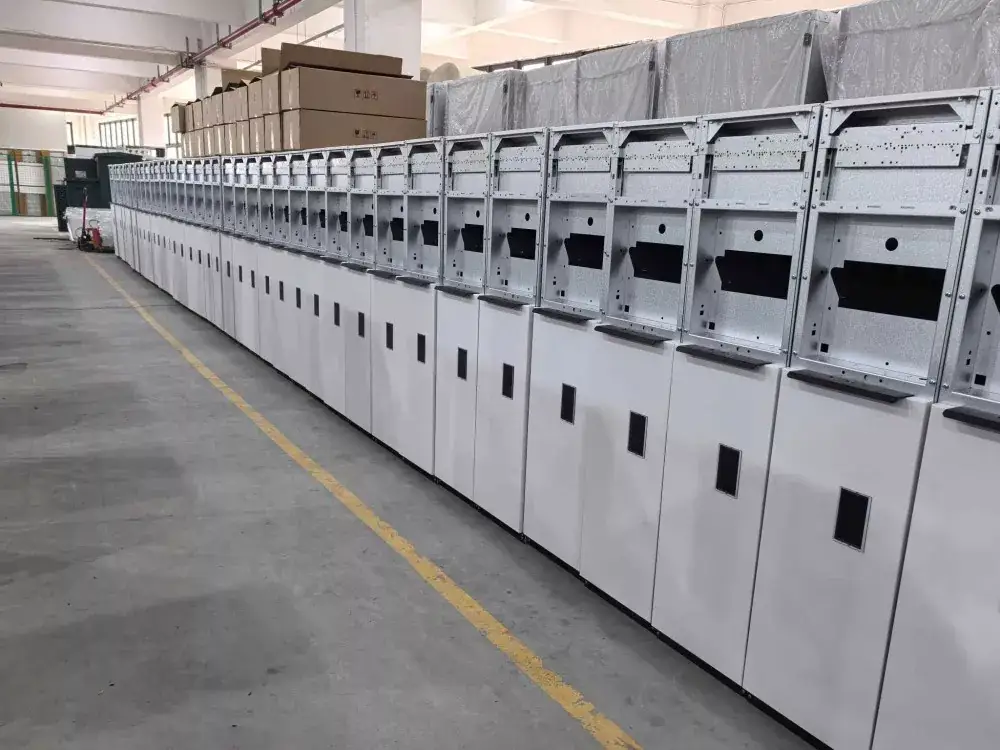

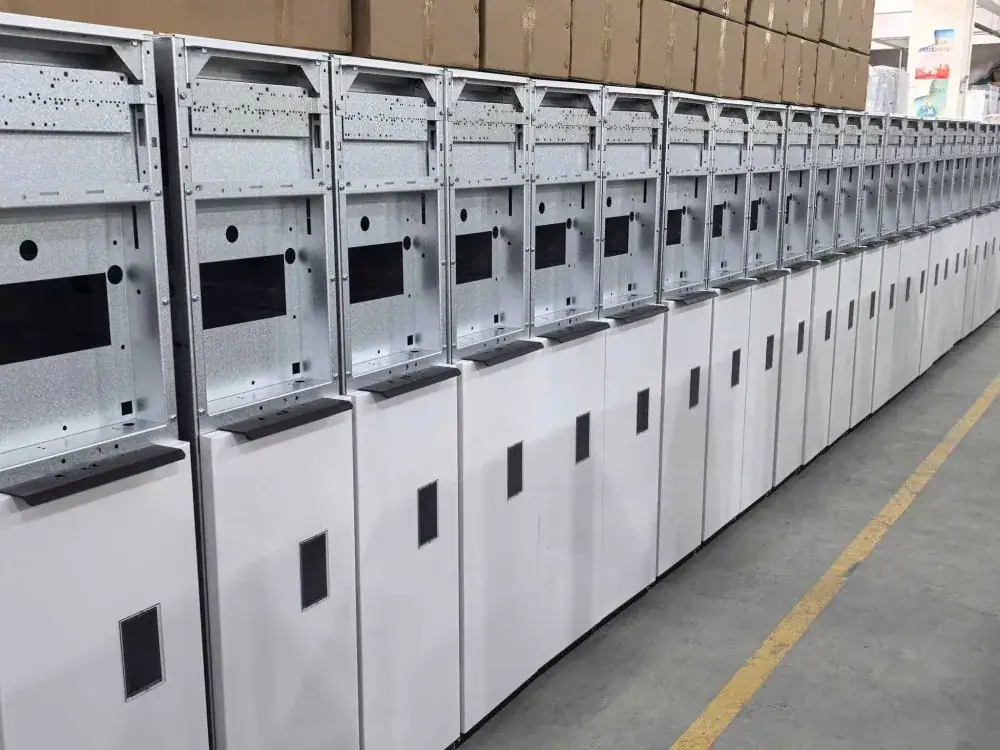

تصوير المصنع:

ميزات التكنولوجيا الأساسية:

1. يتم استخدام لوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي LGSM6 مع VCB، مما يزيل القوس الكهربائي في الدائرة الرئيسية وله عمر كهربائي طويل. يتم إغلاق قاطع الدائرة الكهربائية بالكامل في غرفة غاز من الفولاذ المقاوم للصدأ مملوءة بغاز SF6، مما يعزله تمامًا عن البيئة الخارجية ويحسن موثوقية العزل.

2. جميع المكونات الحية ذات الجهد العالي، مثل قضبان التوصيل، ومفاتيح الفصل، وقواطع الدائرة الفراغية، ومحولات التيار، تكون مغلقة داخل غرفة الغاز، ولا تحتاج إلى صيانة طوال عمرها الافتراضي ولا تنظيف مكونات العزل.

3. حجمها الصغير يمكن أن يوفر بشكل كبير المساحة الأرضية لغرفة توزيع الطاقة، مما يجعلها مناسبة بشكل خاص للمحطات الفرعية الجاهزة أو المشاريع ذات المساحة المحدودة.

4. إنه يتميز بقفل ميكانيكي خماسي المقاومة لمنع سوء التشغيل. تم تجهيز صندوق الهواء بقناة تخفيف الضغط الاتجاهية لضمان السلامة التشغيلية.

5. يحتفظ بواجهات التشغيل الكهربائي والأتمتة لتلبية متطلبات شبكات التوزيع الذكية.

سيناريوهات التطبيق:

القطاع الصناعي: توزيع الطاقة الكهربائية، التعدين

قطاع البناء: المجمعات التجارية، المباني الشاهقة، المجتمعات السكنية

الطاقة الجديدة: توليد طاقة الرياح، محطات الطاقة الكهروضوئية

البنية التحتية: المطارات ومترو الأنفاق

العرض والخدمة

المخزون والتسليم: نحتفظ بمخزون كبير؛ يتم شحن الطلبات العادية خلال 10 أيام تقريبًا.

خدمة ما بعد البيع: نحن نقدم استجابة على مدار 24 ساعة وندعم إرشادات التثبيت والتشغيل في الموقع.

خدمات مخصصة: يمكننا تقديم حلول للوحة المفاتيح الكهربائية للوحدة الرئيسية ذات الحلقة المعزولة بالغاز الداخلي LGSM6 غير القياسية مع VCB وفقًا لاحتياجات العملاء، مثل مستويات الجهد الخاصة، وأنظمة الحماية الثانوية، ووصلات الخزانة المتوازية.
