الجهد المتوسط 33KV / 36KV SF6 الغاز المعزول لوحة RMU مفاتيح التوزيع المدمجة

تتميز مجموعة المفاتيح الكهربائية للتوزيع المدمجة ذات لوحة RMU المعزولة بالغاز ذات الجهد المتوسط 33KV/36KV SF6 والمصممة بواسطة Lugao لشبكات التوزيع 33kV بغلاف مغلق بالكامل من الفولاذ المقاوم للصدأ ويستخدم غاز SF6 كوسيط عازل، أو يمكن اختيار غازات عازلة أخرى. إنه يعزل المكونات ذات الجهد العالي بشكل كامل. مجهزة بمفاتيح التحميل أو قواطع الدائرة الفراغية، فهي تلبي احتياجات سيناريوهات التطبيق المختلفة. لقد تم تصدير وحدات RMU المعزولة بالغاز من لوغاو إلى العديد من البلدان، ويدعم المخزون المتوفر بسهولة التسليم السريع.

إرسال استفسار

وصف المنتج

توفر مجموعة المفاتيح الكهربائية للتوزيع المدمجة ذات لوحة RMU ذات الجهد المتوسط 33KV/36KV SF6 المصنعة بواسطة Lugao العديد من الوظائف، بما في ذلك المراقبة والحماية والتحكم. مناسبة لشبكات التوزيع 33 كيلو فولت، تتميز وحدة RMU المعزولة بالغاز بغلاف مغلق بالكامل من الفولاذ المقاوم للصدأ وعزل غاز SF6، مما يعزل المكونات عالية الجهد تمامًا عن البيئة الخارجية. وهذا يحمي الخزانة من رذاذ الملح، والتكثيف، والعواصف الرملية. يقلل تصميمه المدمج من مساحة الأرضية، مما يجعله مثاليًا للمناطق ذات المساحة المحدودة مثل المراكز التجارية والسكك الحديدية والأنفاق. بالنسبة للبيئات الخاصة الأخرى، يرجى استشارة Lugao للحصول على دعم التصميم. كمورد موثوق لقواطع التوزيع المدمجة ذات الجهد المتوسط 33KV/36KV SF6 المعزولة بالغاز RMU، تضمن Lugao أن جميع المنتجات تخضع لاختبارات صارمة قبل مغادرة المصنع وتمتلك الشهادات الدولية مثل CE، ISO، وIEC، مما يضمن الجودة.

المعلمات التقنية الرئيسية

لا.	غرض	وحدة	وحدة C/F				وحدة الخامس
لا.	غرض	وحدة	مفتاح كسر التحميل				قاطع الدائرة
1	الجهد المقنن	كيلو فولت	12	24	36	12		24	36
2	التصنيف الحالي	A	630 ~ 1250A
3	التردد المقدر	هرتز	50/60
4	1 دقيقة تردد الطاقة يتحمل الجهد	كيلو فولت	42	55	85	42		55	85
5	دفعة البرق تحمل الجهد	كيلو فولت	75	125/150	170/185	75		125/150	170/185
6	تصنيف نقل التيار	A	1700
7	دائرة الحمل المقدرة تصنع التيار	A	630 ~ 1250
8	تصنيف كابل (خط) شحن كسر التيار	A	50&10
9	تصنيف كسر الدائرة القصيرة الحالية (الذروة)	كا	20	20	20	25/31.5		25/31.5	25/31.5
10	تصنيف ماس كهربائى صنع التيار (الذروة)	كا	63	63	63	63		63	63
11	وقت قصير (2 ثانية) يتحمل مفتاح الحمل الحالي	كا	25/20	25/20	25/20	25/31.5		25/31.5	25/31.5
12	تصنيف الصمود الحالي (الذروة)	كا	63	63	63	63		63	63
13	حياة الآلية	مرات	3000
14	مستوى الحماية		قابلة للتخصيص
15	البعد (العرض * العمق * الارتفاع)	مم	12 كيلو فولت		24 كيلو فولت			36 كيلو فولت
15	البعد (العرض * العمق * الارتفاع)	مم	3257511336 (+350)		4007511336 (+350)			4508852200

رسم تخطيطي نموذجي:

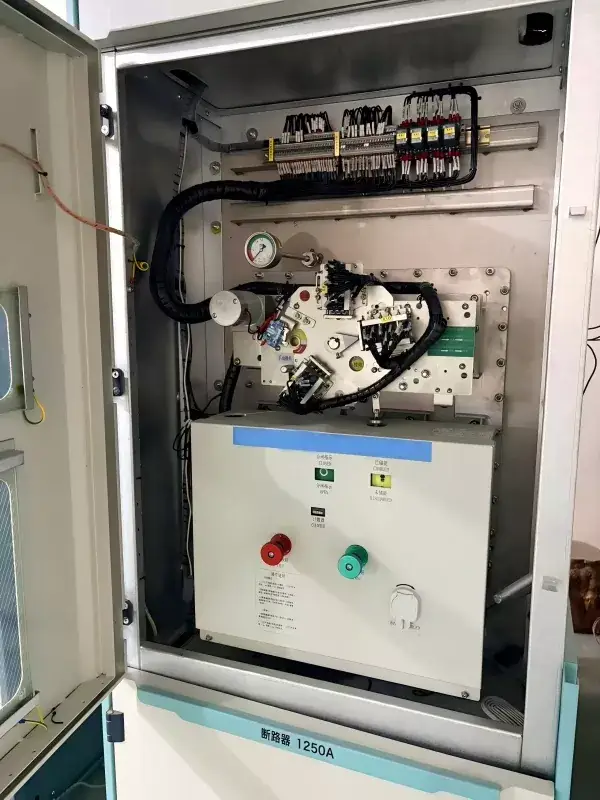

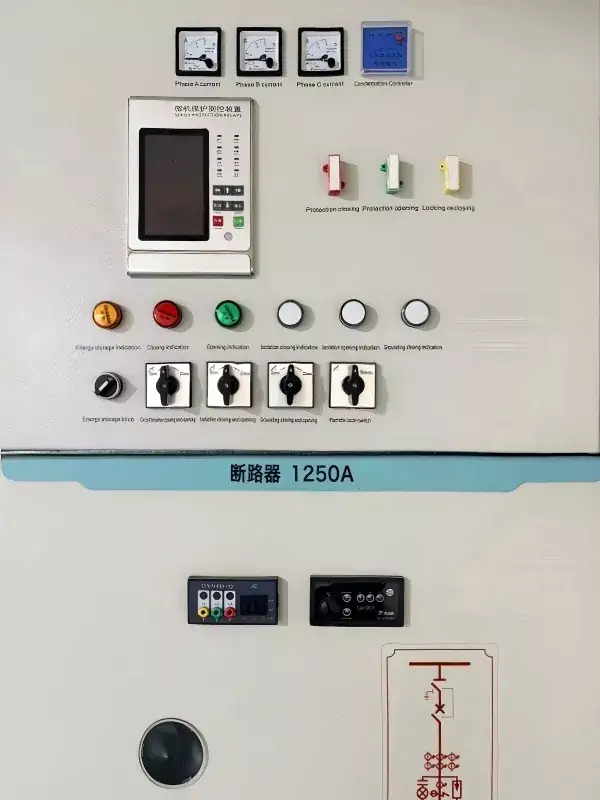

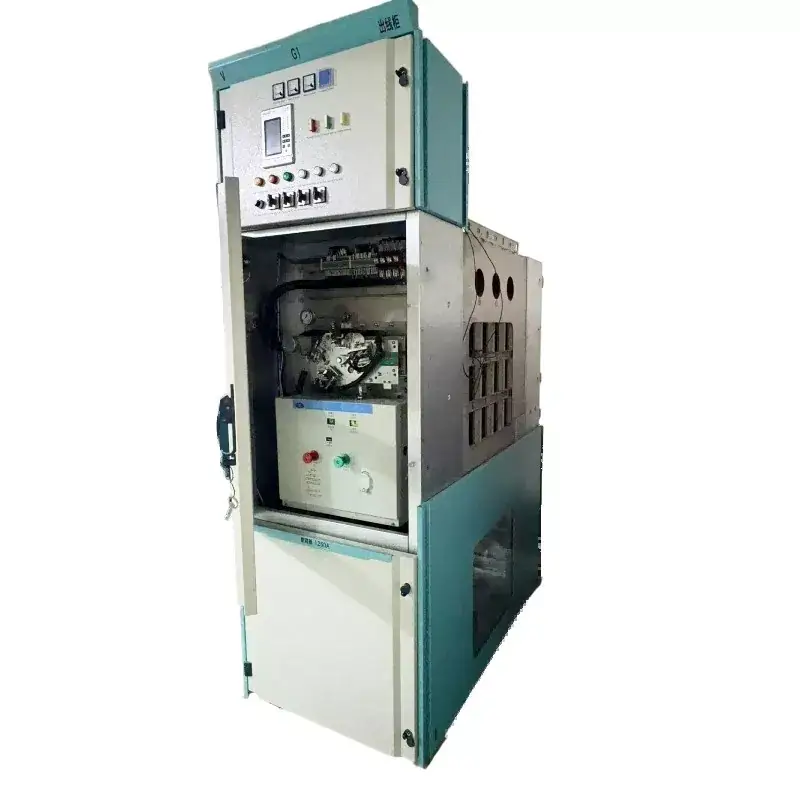

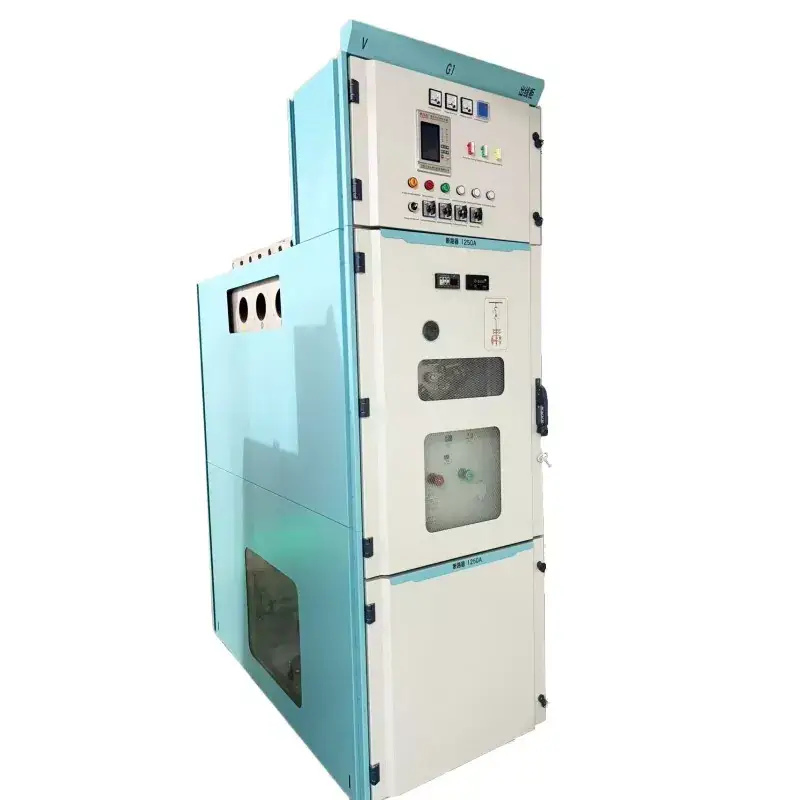

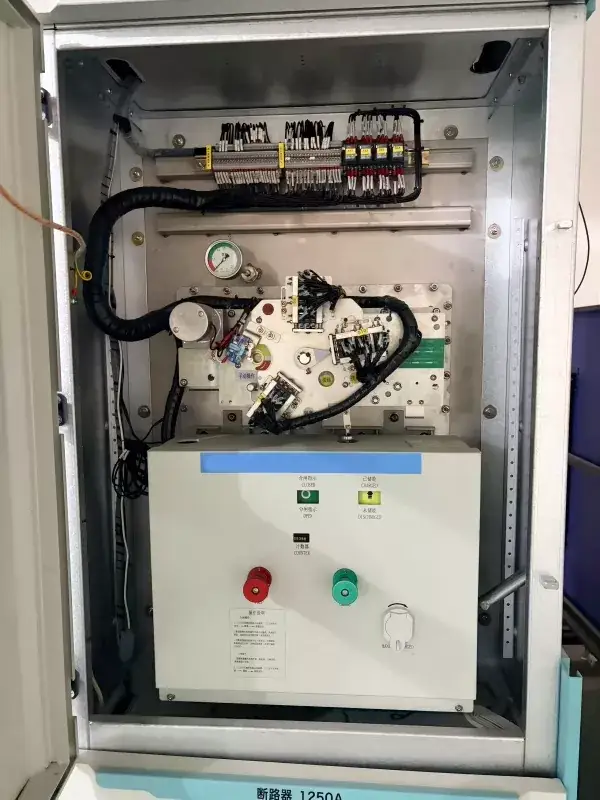

تفاصيل المنتج:

ما هي مميزات وحدة RMU المعزولة بالغاز SF6؟

1. هيكل العزل المختوم بالكامل: تتميز مجموعة المفاتيح الكهربائية للتوزيع المدمجة بلوحة RMU ذات الجهد المتوسط 33KV/36KV SF6 بغطاء مغلق بالكامل. يتم إغلاق جميع المكونات الحية - مفاتيح التحميل، وقواطع الدائرة الكهربائية، ومفاتيح التأريض، وقضبان التوصيل الرئيسية - داخليًا، مما يمنع بشكل فعال الضرر الناتج عن الرطوبة والغبار والمواد المسببة للتآكل والقوى الميكانيكية.

2. تشغيل بدون صيانة: الهيكل المختوم لهذه الوحدة الرئيسية الحلقية يلغي الحاجة إلى الصيانة الروتينية للمكونات ذات الجهد العالي ولا يتطلب تجديد غاز SF6 خلال فترة الخدمة. ويمكن أن تعمل بشكل طبيعي حتى في البيئات القاسية.

3. تصميم مدمج وموفر للمساحة: تستخدم مجموعة المفاتيح الكهربائية المدمجة هذه هيكلًا معياريًا، مما يقلل من بصمتها. فهو يسمح بالتكوين المرن، بما في ذلك المفاتيح وقواطع الدائرة ووحدات القياس.

4. التكوين المعياري والقابل للتطوير: تدعم وحدة RMU توسيع التوصيل والتشغيل، مما يسمح بدمج الوحدات الوظيفية المختلفة، مثل مفاتيح التحميل (LBS)، وقواطع دائرة الحمل، ومجموعات الصمامات، وقواطع الدائرة الفراغية (VCB)، والقياس، ووحدات الحماية.

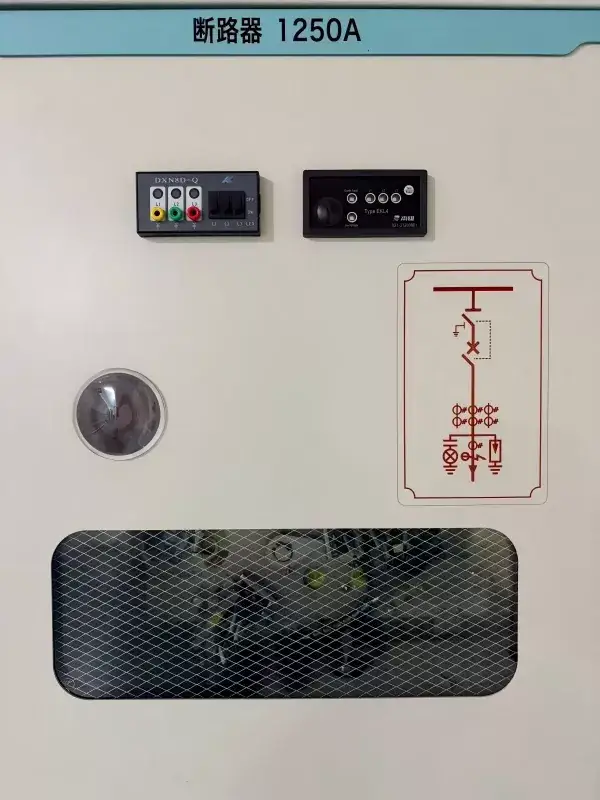

5. السلامة العالية: كل وحدة حلقة رئيسية مجهزة بنظام تشابك ميكانيكي لمنع سوء التشغيل. كما يتم توفير قناة داخلية لتخفيف الضغط. يمكن رؤية موقع قاطع الدائرة بوضوح من خلال نافذة المراقبة.

التعبئة والتغليف والتسليم:

1. تصنيف الجهد القياسي: في المخزون، التسليم السريع متاح.

2. وقت التسليم: 4-5 أسابيع للتكوينات الخاصة (يرجى الاتصال بـ Lugao للحالات الخاصة أو المعجلة).

3. التعبئة والتغليف: قفص خشبي للتصدير مع ميزات مقاومة للرطوبة.

4. الوثائق: تقارير الاختبار ودليل التشغيل والرسومات الأبعاد.

5.الحد الأدنى لكمية الطلب: وحدة واحدة

ما هي المعلومات المطلوبة لطلب الاستفسارات؟

عند الاستفسار عن مجموعة المفاتيح الكهربائية للتوزيع المدمجة ذات لوحة RMU ذات الجهد المتوسط 33KV/36KV SF6، يرجى تقديم المعلومات التالية:

1. الجهد المقنن

2. التكوين المطلوب (وحدات C، F، V وكميتها)

3. تصنيف المتطلبات الحالية

4. تصنيف تيار ماس كهربائى

5. متطلبات الحماية والقياس

6. المتطلبات الخاصة (مثل الارتفاعات العالية والبيئة الساحلية وما إلى ذلك)

7. تقديم رسومات أو صور لاختيار أفضل.

للحصول على المواصفات التفصيلية أو أوراق البيانات أو عروض الأسعار، يرجى الاتصال بفريق هندسة المفاتيح الكهربائية المحترف في Lugao لفهم متطلبات مشروع الوحدة الرئيسية الخاصة بك.
