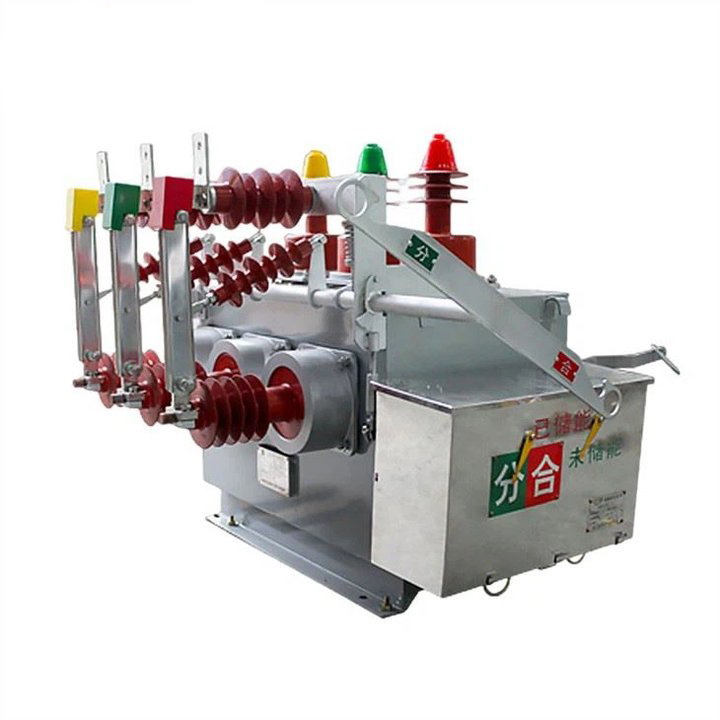

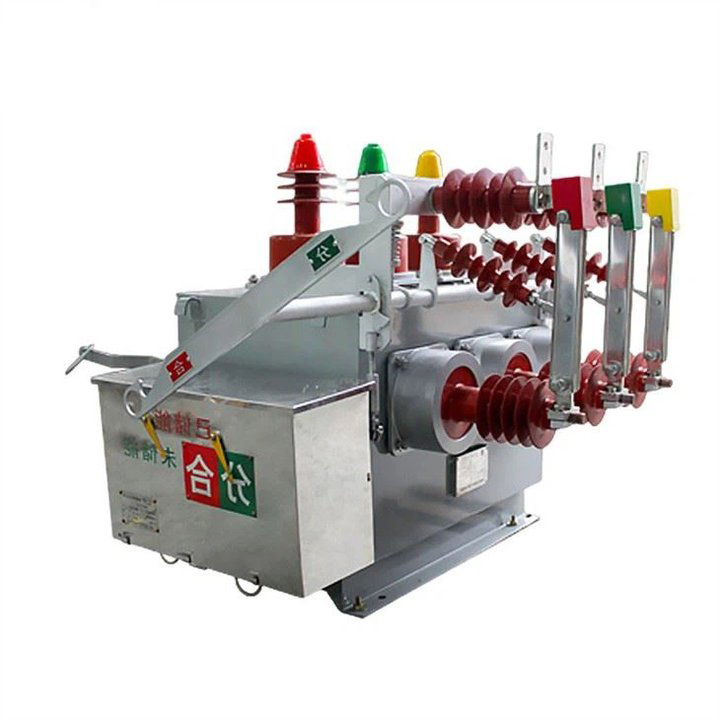

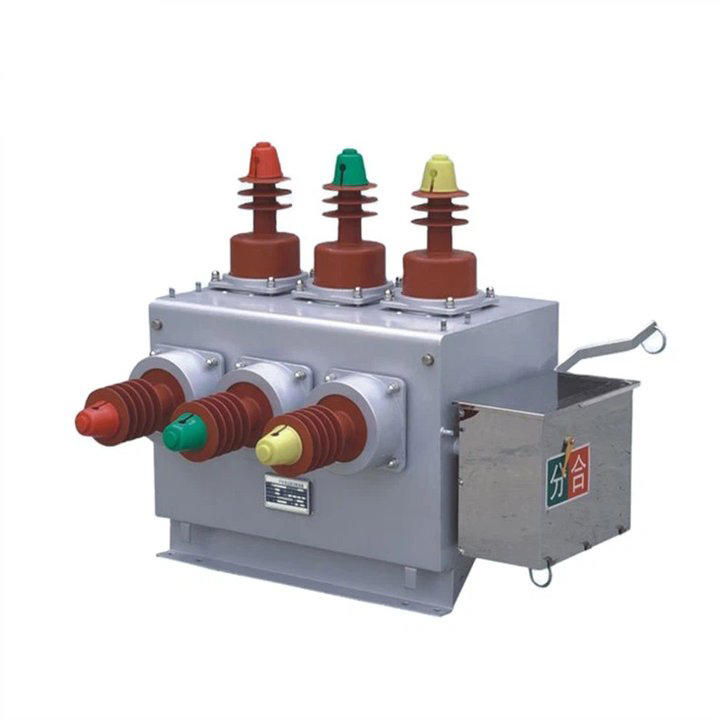

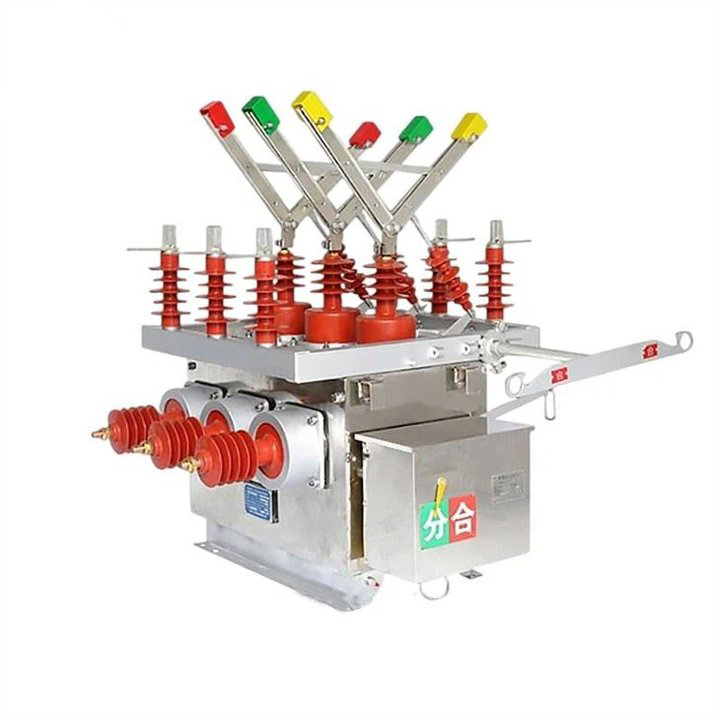

11KV VK نوع قواطع دوائر فراغ عالية الجهد

LiuGao تقود بكل فخر كشركة مصنعة متخصصة لقواطع الدائرة الفراغية الخارجية. تم تصميم قاطع الدائرة الفراغية عالي الجهد من النوع 11KV VK، وهو حجر الزاوية في معدات توزيع الطاقة الخارجية، لجهد مقدر يبلغ 12kV وAC ثلاثي الطور يعمل عند 50 هرتز. يتم نشره بشكل أساسي في بيئات مختلفة مثل شبكات الطاقة الريفية، وشبكات الطاقة الحضرية، والسكك الحديدية، والمناجم، والموانئ، وأنظمة توزيع الطاقة الأخرى، ويلعب قاطع الدائرة هذا دورًا حاسمًا في الخطوط الهوائية الخارجية. تم تصميمه بدقة لكسر وإغلاق تيارات الحمل، والاستجابة لتيارات الحمل الزائد، وإدارة تيارات الدائرة القصيرة داخل نظام الطاقة، ويعمل قاطع الدائرة ZW10-12F كمكون حيوي لتبديل شبكة الطاقة وحمايتها. إن تصميمها القوي وتوافقها الخارجي يجعلها مناسبة تمامًا لتطبيقات متنوعة، مما يضمن أداءً موثوقًا به في الظروف البيئية المختلفة. اختر LiuGao للابتكارات المتطورة التي تعيد تحديد معايير قواطع الدائرة الكهربائية الخارجية.

إرسال استفسار

وصف المنتج

Liugao هي مورد قواطع دوائر فراغية عالية الجهد من النوع 11KV VK. قاطعات دوائر فراغية عالية الجهد ZW10-12 (ZW10-12، ZW10-12F، ZW10-12G) عبارة عن معدات توزيع طاقة خارجية مصممة لجهد مقدر يبلغ 12 كيلو فولت وثلاثة - المرحلة AC 50 هرتز. يجد تطبيقات في شبكات الطاقة الريفية وشبكات الطاقة الحضرية والسكك الحديدية والمناجم والموانئ وأنظمة توزيع الطاقة الأخرى. تم تصميمه خصيصًا للخطوط الهوائية الخارجية، فهو يتعامل بشكل فعال مع المهام مثل كسر وإغلاق تيارات الحمل، وتيارات التحميل الزائد، وتيارات الدائرة القصيرة في نظام الطاقة مع ضمان حماية وتبديل شبكة الطاقة.

قاطع الدائرة الفراغية عالي الجهد الخارجي ZW10-12 (ZW10-12、ZW10-12F、ZW10-12G) يستخدم تدابير خاصة مضادة للتكثيف داخليًا، مما يضمن العزل الأمثل داخل الصندوق. تشتمل طريقة النقل على تكنولوجيا حاصلة على براءة اختراع، مما يوفر سهولة التركيب والتشغيل الموثوق به لمنع مشاكل أداء قاطع الدائرة الكهربائية الناتجة عن الأعطال الميكانيكية. تعمل هذه الكسارة دون الحاجة إلى النفط أو الغاز، مما يؤدي إلى تصميم مدمج وخفيف الوزن. بفضل الحماية من الأشعة المقطعية، فإنه يستوعب تيارات التحويل الكبيرة، مما يقلل التلوث ويلغي الحاجة إلى الصيانة. يمكن أن يكون وضع التحكم كهربائيًا أو يدويًا، مما يوفر تنوعًا في التشغيل والصيانة.

باختصار، يتميز قاطع الدائرة الفراغية عالي الجهد ZW10-12 بتصميمه القوي وأدائه الفعال وقدرته على التكيف مع سيناريوهات توزيع الطاقة الخارجية المختلفة.

11KV VK نوع قواطع دوائر فراغ عالية الجهد

طريقة التثبيت: مثبت على الجانب، مثبت في المنتصف

درجة حرارة الهواء المحيط: الحد الأعلى +40 درجة مئوية، الحد الأدنى -30 درجة مئوية؛ ;

الارتفاع: ≥2000m (إذا كان الارتفاع بحاجة إلى زيادة، فيجب زيادة مستوى العزل المقدر وفقًا لذلك)؛

ضغط الرياح: لا يزيد عن 700 باسكال (أي ما يعادل سرعة الرياح 34 م/ث)؛

السعة: شدة الزلزال 8 درجات؛

مستوى التلوث: الفئة الأولى؛

الحد الأقصى لفرق درجة الحرارة اليومي: لا يزيد عن 25 درجة مئوية.

مواصفات قواطع دوائر فراغية عالية الجهد من النوع 11KV VK

نموذج		ZW10-12، ZW10-12F، ZW10-12G

رقم	معامل		وحدة	قيمة
1	الفولطية		كيلو فولت	12
2	التصنيف الحالي		A	630
3	تردد مصنف		هرتز	50
4	تردد الطاقة يتحمل الجهد		كيلو فولت	42/48
5	البرق دفعة الجهد (قيمة الذروة)		كيلو فولت	75/85
6	تصنيف كسر ماس كهربائى الحالي		كا	16	20	25
7	تصنيف ماس كهربائى صنع الحالي (قيمة الذروة)		كا	40	50	50
8	تصنيفها لفترة قصيرة تحمل التيار		كا	16	20	25
9	الذروة المقدرة تحمل التيار		كا	40	50	50
10	مدة الدائرة القصيرة المقدرة		S	4
انا	تسلسل التشغيل الاسمي			النقاط -0.3 ثانية - النقاط المجمعة - 180 ثانية - النقاط المجمعة
12	تصنيف أوقات كسر التيار ماس كهربائى		من الدرجة الثانية	30
13	الحياة الميكانيكية		من الدرجة الثانية	10000
14	يسمح الاتصال المتحرك بسمك التآكل المتراكم		مم	3
15	جهد التشغيل المقدر مع آلية تشغيل الزنبرك من النوع CT	ملف الإغلاق	V	تيار مستمر أو تيار متردد 220 فولت
		فتح الملف
16	تصنيف العمل الحالي لفائف رحلة التيار الزائد		A	5
17	وزن		كلغ	150
