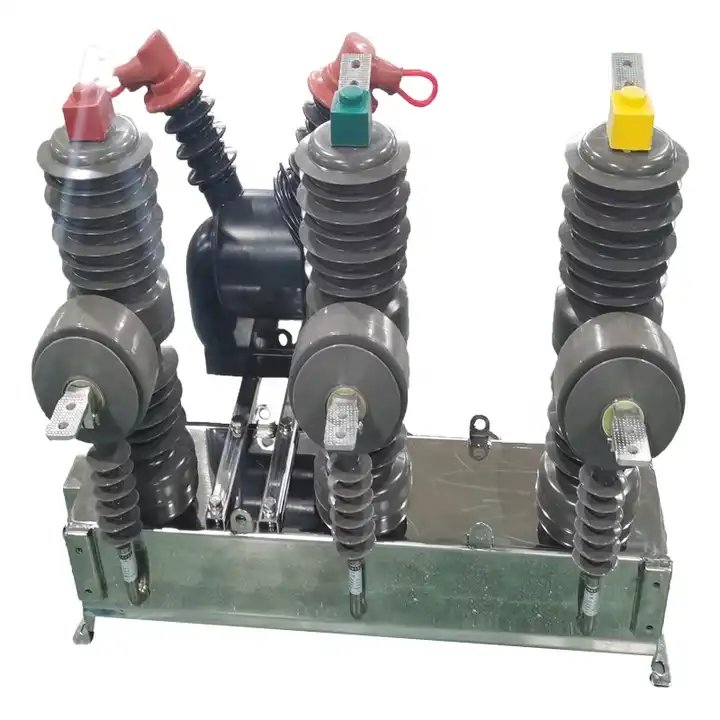

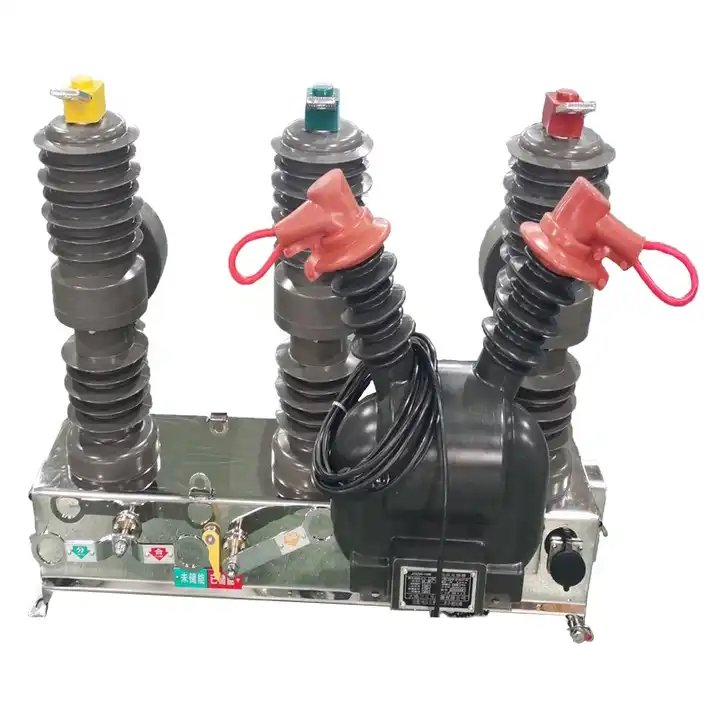

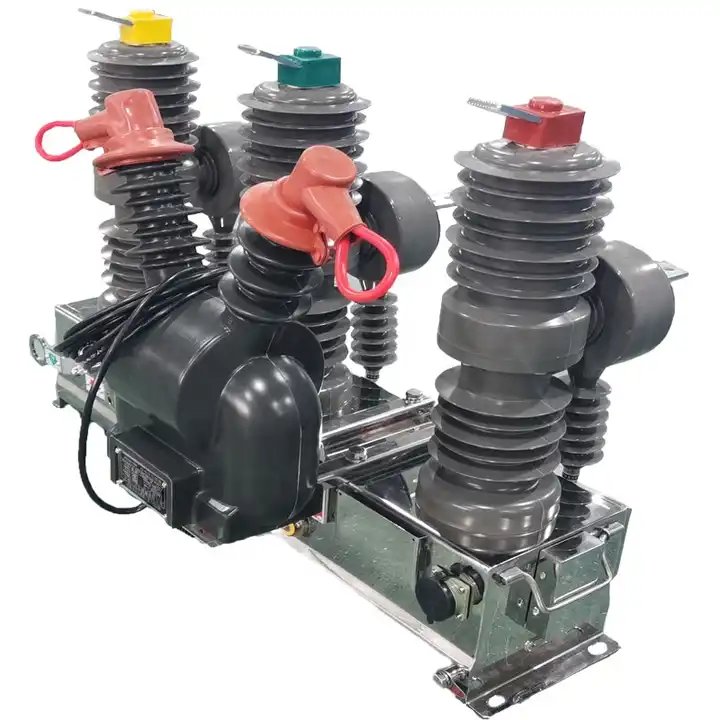

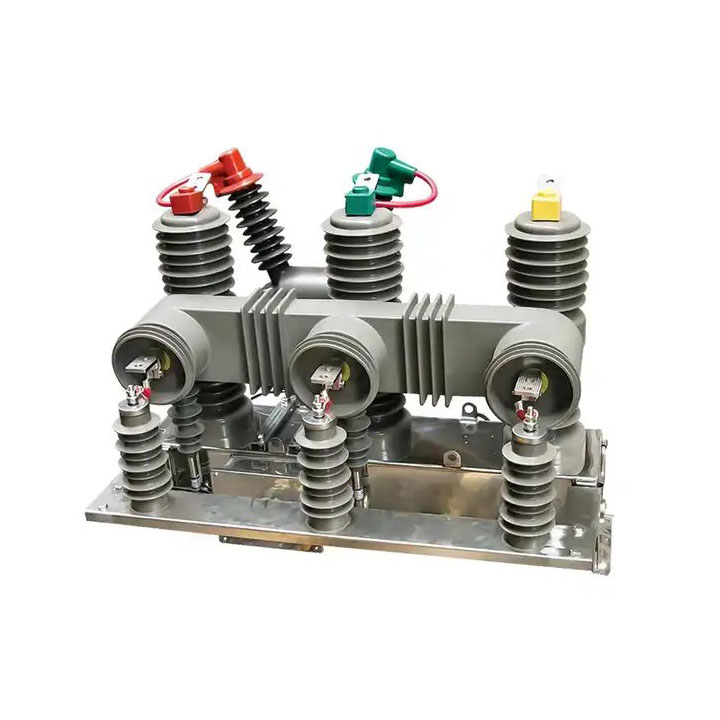

630A التلقائي ريكلوسر في الهواء الطلق قواطع دوائر فراغ الجهد العالي

تضع Liugao نفسها بثقة كشركة مصنعة رائدة لقواطع الدائرة الكهربائية الداخلية. نعرض قاطع الدائرة الكهربائية ذات الجهد العالي الأوتوماتيكي 630A - وهو جهاز قوي لتوزيع الطاقة مصمم للتطبيقات الخارجية. مع الجهد الكهربي المقدر بـ 12 كيلو فولت والتيار المتردد ثلاثي الطور الذي يعمل عند 50/60 هرتز، فإن وظيفته الأساسية هي مقاطعة وإغلاق تيارات الحمل، وإدارة تيارات التحميل الزائد، والتعامل مع تيارات الدائرة القصيرة داخل أنظمة الطاقة. تم تصميمه لضمان التشغيل الموثوق والفعال في البيئات الخارجية المتنوعة، ويساهم قاطع الدائرة هذا بشكل كبير في استقرار وسلامة نظام توزيع الطاقة الإجمالي. ثق في LiuGao للحصول على الحلول المتطورة التي تعيد تحديد معايير قواطع الدائرة الكهربائية الخارجية، مما يضمن أداء ومتانة لا مثيل لهما.

إرسال استفسار

وصف المنتج

Liugao هي شركة موردة لقواطع الدائرة الكهربائية ذات الجهد العالي الأوتوماتيكية 630A. تقف قاطعات الدائرة الكهربائية ذات الجهد العالي الخارجية من سلسلة ZW32-12 كعنصر حاسم في أنظمة توزيع الطاقة الخارجية. تم تصميمه لجهد مقدر يبلغ 12 كيلو فولت وثلاثي الطور للتيار المتردد يعمل عند 50/60 هرتز، وتشمل وظائفه الأساسية كسر وإغلاق تيارات الحمل، وإدارة تيارات الحمل الزائد، ومعالجة تيارات الدائرة القصيرة داخل أنظمة الطاقة. يجد هذا القاطع تطبيقه في بيئات متنوعة، حيث يوفر إمكانيات الحماية والتحكم في المحطات الفرعية وشبكات الطاقة الريفية وأنظمة التوزيع للمؤسسات الصناعية والتعدين.

مُجهز بآليات تشغيل متعددة الاستخدامات، بما في ذلك آليات تشغيل الزنبرك، وآليات تشغيل المغناطيس الدائم (نوع ZW32-12M)، أو مزيج من الاثنين معًا، فإن المنتج قابل للتكيف مع سيناريوهات مختلفة. هذه المرونة تجعلها حلاً مثاليًا لتحويل خطوط التوزيع وبناء مشاريع أتمتة التوزيع، مما يساهم في كفاءة وموثوقية وسلامة توزيع الطاقة في البيئات الخارجية.

630A التلقائي ريكلوسر في الهواء الطلق قواطع دوائر فراغ الجهد العالي بيئة التشغيل

درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية ولا تقل عن -40 درجة مئوية. متوسط درجة الحرارة لا يزيد عن +35 درجة مئوية خلال 24 ساعة.

الارتفاع: لا يزيد عن 1000 متر.

الرطوبة النسبية: متوسط القيمة اليومية لا يزيد عن 95%، متوسط القيمة الشهرية لا يزيد عن 90%.

شدة الزلازل: لا تزيد عن 8 درجات، ضغط الرياح: لا يزيد عن 700 باسكال.

ضغط البخار: متوسط القيمة اليومية لا يزيد عن 2.2 كيلو باسكال، متوسط القيمة الشهرية لا يزيد عن 1.8 كيلو باسكال.

مواقع التثبيت خالية من الحريق وخطر الانفجار والتلوث الخطير والتآكل الكيميائي والاهتزاز العنيف.

630A خصائص قاطع الدائرة الكهربائية ذات الجهد العالي في الهواء الطلق

يتميز قاطع الدائرة الفراغية الخارجي ZW32 بآلية تشغيل تخزين الطاقة الزنبركية، ودعم نقاط التحكم اليدوية والمحركية وعن بعد لعمليات الفتح والإغلاق. يمكن إقرانه بمفتاح عزل على جانب قاطع الدائرة، مما يشكل قاطع دائرة فراغ عالي الجهد في الهواء الطلق مع عزل مرئي متزايد وتشغيل متشابك موثوق. بالإضافة إلى ذلك، يمكنه التواصل مع وحدة التحكم المقابلة للإغلاق التلقائي لقواطع الدائرة الكهربائية ذات الضغط العالي، والتجزئة التلقائية، والتشغيل ذاتي الطاقة، مما يجعله مكونًا مثاليًا لأنظمة أتمتة توزيع الطاقة.

تم تصميمه بهيكل مدمج ومغلق، قاطع الدائرة الفراغية عالي الجهد من سلسلة ZW32-12 مناسب لثلاث مراحل AC 50 هرتز والجهد المقدر 12kV. وتشمل تطبيقاته فتح وإغلاق تيارات الحمل، وإدارة تيارات الحمل الزائد، والتعامل مع تيارات الدائرة القصيرة في أنظمة توزيع الطاقة في المناطق الحضرية أو الريفية. يضمن التصميم المصغر للكسارة، والهيكل المغلق بالكامل، وتقنية تغليف غرفة الانحناء الفريدة أداء إغلاق جيد، مما يجعلها مناسبة للبيئات الرطبة ودرجات الحرارة العالية. مفتاح الفصل ZW32-12 G عبارة عن مزيج من مكونات مفتاح الفصل ZW32، مما يوفر حلاً شاملاً لمجموعة المفاتيح الكهربائية لقواطع الدائرة الكهربائية ذات الجهد العالي في الهواء الطلق.

630A التلقائي ريكلوسر في الهواء الطلق مواصفات قواطع دوائر فراغ الجهد العالي

لا.	المعلمة الاسم	وحدة	قيمة
1	الفولطية	كيلو فولت	12
2	التصنيف الحالي	أ	630、 1250
3	تردد مصنف	هرتز	50
4	تصنيف كسر قاطع الدائرة	كا	20	25
5	تصنيف ماس كهربائى مما يجعل التيار (الذروة)	كا	50	63
6	تصنيف الذروة تحمل التيار	كا	50	63
7	4s تيار الاستقرار الحراري	كا	20	25
8	دائرة التحكم والدائرة المساعدة، تردد الطاقة يتحمل الجهد لمدة دقيقة واحدة	V	2000
9	تصنيف جهد التشغيل والجهد المساعد	V	تيار متردد/DC220، DC110/48/24
