DC تحمل قواطع دوائر فراغ عربة اليد الحالية

تقف LiuGao كشركة مصنعة متخصصة لقواطع الدائرة الفراغية الخارجية، قاطع الدائرة الفراغية لعربة اليد DC هو جهاز تحكم وحماية مصمم للجهد المقدر لشبكات توزيع الجهد العالي ثلاثية الطور 24KV و50HZ AC. وتتمثل وظيفته الأساسية في مقاطعة وتيارات الحمل القريبة، وتيارات الحمل الزائد، وتيارات الدائرة القصيرة في خطوط الكهرباء. هذا القاطع مناسب تمامًا لتطبيقات الحماية والتحكم في المحطات الفرعية وأنظمة توزيع الطاقة للمؤسسات الصناعية والتعدين. يعتمد قاطع الدائرة الكهربائية نوع العمود والهيكل الجاف، مما يضمن العزل الموثوق به، والعمر الكهربائي الطويل، والتشغيل بدون صيانة. هذه الميزات تجعله مناسبًا بشكل خاص للمواقع ذات متطلبات التشغيل المتكررة. بالإضافة إلى ذلك، فهو مناسب تمامًا للتركيب والاستخدام. في شبكات الطاقة الريفية مع إمكانيات إصلاح وصيانة محدودة. ويمكن أيضًا أن يكون بمثابة مفتاح مقطعي في شبكة الطاقة، ومع إضافة وحدة تحكم، يمكنه تحقيق الأتمتة في شبكة التوزيع.

إرسال استفسار

وصف المنتج

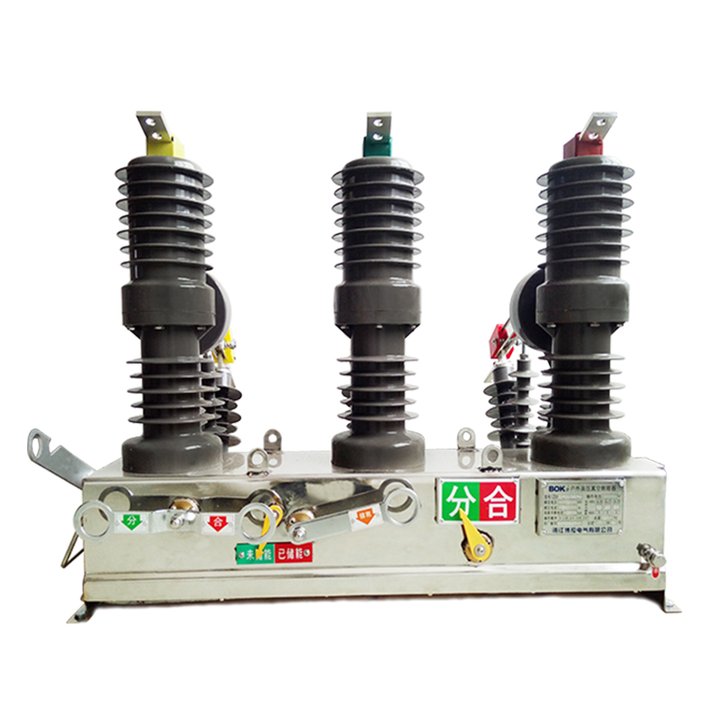

Liugao هو مورد قواطع دوائر فراغية بعربة يدوية تحمل التيار المستمر. تم تجهيز قاطع الدائرة الفراغية AC الخارجي ZW32-24 بمطفأة قوس فراغية صغيرة، مما يضمن الموثوقية العالية والحجم الصغير والعمر الطويل. يتم تثبيت طفاية القوس بشكل آمن داخل راتنجات الايبوكسي، مما يوفر حماية إضافية ضد الأوزون والأشعة فوق البنفسجية. توفر مادة راتنجات الإيبوكسي هيكلًا قويًا وخفيف الوزن، مما يسهل النقل المريح.

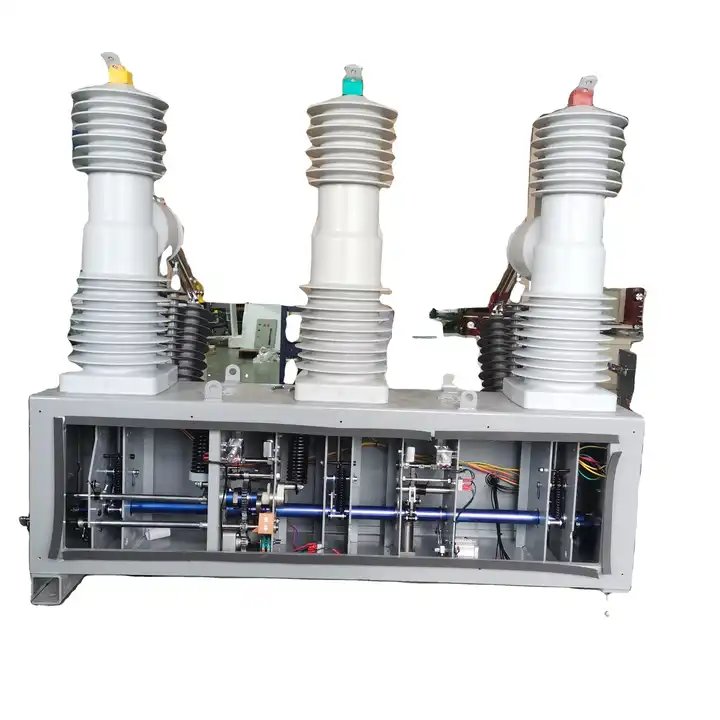

يتميز قاطع الدائرة هذا بآلية زنبركية وتشغيل مغناطيسي دائم، مما يوفر أداءً موثوقًا ويتطلب الحد الأدنى من الصيانة. وهو يدعم عمليات الإغلاق والفتح اليدوية والآلية، مما يتيح مرونة في الاستخدام. تم تصنيع علبة المفتاح من مواد متينة مثل سبائك الألومنيوم والفولاذ المقاوم للصدأ ولوحة الدروع.

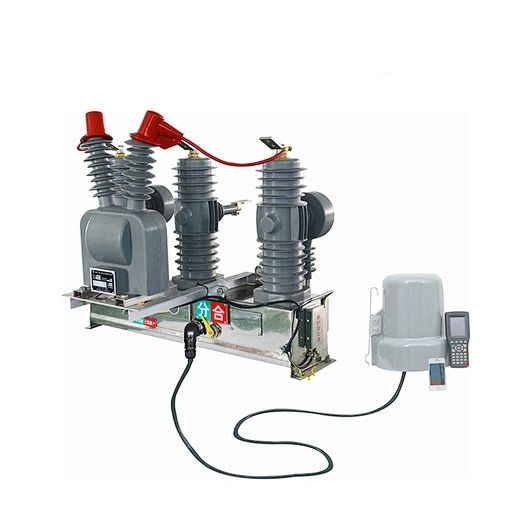

يشتمل تصميم القاطع على امتداد لمحول الجهد الكهربي لمفتاح الفصل والتحكم في جهاز إعادة الإغلاق. إنه مصمم خصيصًا للتطبيقات في أنظمة الطاقة 24 كيلو فولت، 50 هرتز/60 هرتز، يخدم غرض صنع وكسر تيارات الحمل، وتوفير الحماية من الحمل الزائد، والاستجابة للدوائر القصيرة. قاطع الدائرة الفراغية الخارجي ZW32-24 يجد ملاءمته في العديد من الإعدادات، بما في ذلك المحطات الفرعية، البيئات الصناعية والتعدينية، وشبكات الطاقة الكهربائية الحضرية والريفية. يعد تصميمه مفيدًا بشكل خاص للمواقع ذات متطلبات التشغيل المتكررة وشبكات توزيع الطاقة الأوتوماتيكية. قاطع الدائرة هذا يتوافق مع المعايير المحددة بواسطة IEC62271-100، قاطع الدائرة الكهربائية ذات الجهد العالي GB1984 AC، والمتطلبات الفنية العامة GB/T11022 HV لأجهزة التبديل والتحكم.

DC تحمل بيئة تشغيل قواطع دوائر فراغ عربة اليد الحالية

درجة الحرارة المحيطة: لا تزيد عن +40 درجة مئوية، ولا تقل عن -40 درجة مئوية؛

الرطوبة النسبية للهواء: المتوسط اليومي لا يزيد عن 95%، المتوسط الشهري لا يزيد عن 90%؛

الارتفاع لا يزيد عن 2000 متر؛

لا يتجاوز ضغط الرياح 700 باسكال (أي ما يعادل سرعة الرياح 34 م/ث)؛

قوة الزلزال لا تتجاوز 8؛

مكان خالي من الحرائق والانفجارات والتلوث الخطير والتآكل الكيميائي والاهتزازات الشديدة

مواصفات قواطع دوائر فراغ عربة اليد الحالية التي تحمل التيار المستمر

لا.	غرض		الوحدات	حدود
1	الفولطية		كيلو فولت	24
2	تردد مصنف		هرتز	50
3	التصنيف الحالي		A	630	1250
4	تصنيف تيار كسر الدائرة القصيرة		كا	20	25
5	الذروة المقدرة تحمل التيار (الذروة)		كا	50	63
6	تصنيف إغلاق الدائرة القصيرة (الذروة)		كا	40	63
7	تصنيف قصير الوقت يتحمل التيار والمدة		كا/س	20/4	25/4
8	تسلسل التشغيل المقدر			س－0 . 3s-CO-180s-CO
9	الحياة الميكانيكية		مرات	10000
10	أوقات انقطاع التيار المقدر لكسر الدائرة القصيرة		مرات	20
11	تردد الطاقة 1 دقيقة يتحمل الجهد	(رطب) فوق مرحلة/كسر الأرضية	كيلو فولت	50/65
		(جاف) فوق كسر الطور الأرضي		65/79
		حلقة ثانوية		3
12	دفعة الإضاءة تتحمل الجهد (الذروة) عبر المجموعة، الطور البيني/الكسر		ال	125/145
